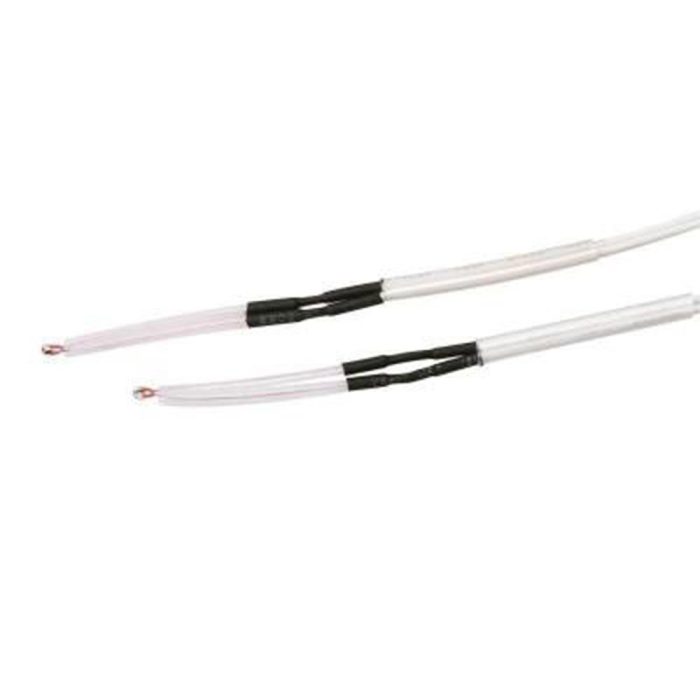

100K Ohm NTC Sensör / Termistör

Neden 100K MF58 NTC Sıcaklık Sensörü Tercih Edilmeli?

100K MF58 NTC sıcaklık sensörü, düşük maliyetli, kompakt ve yaygın kullanılan bir sıcaklık algılama çözümüdür. Özellikle 3D yazıcı hotend ve tabla sıcaklığı takibi, elektronik devre sıcaklık ölçümü, termostat uygulamaları ve mikrodenetleyici tabanlı prototiplerde pratik kullanım sağlar.

NTC termistörler, sıcaklık arttıkça direnç değeri düşen pasif sensörlerdir. Bu nedenle doğrudan dijital veri üretmezler; sıcaklık bilgisinin okunabilmesi için genellikle sabit bir dirençle gerilim bölücü devre kurulması ve analog girişten ölçüm yapılması gerekir. Doğru sonuç için termistör değeri, B katsayısı, referans direnç ve yazılım hesaplaması birbiriyle uyumlu olmalıdır.

Öne Çıkan Özellikler

• 100K nominal direnç: 25°C’de 100K ohm direnç değeriyle sıcaklık ölçüm uygulamalarında kullanılır.
• MF58 termistör yapısı: Cam bead / diyot tip formu sayesinde kompakt ve hızlı tepki veren sıcaklık algılama yapısı sunar.
• B3950 sıcaklık katsayısı: 3D yazıcı ve elektronik sıcaklık kontrol projelerinde yaygın kullanılan NTC karakteristiğine sahiptir.
• NTC çalışma prensibi: Sıcaklık arttıkça direnç değeri düşer, sıcaklık azaldıkça direnç değeri yükselir.
• Arduino ile kullanılabilir: Gerilim bölücü devre ve analog okuma yöntemiyle mikrodenetleyici projelerine entegre edilebilir.
• 3D yazıcı projelerine uygundur: Hotend, heatbed ve sıcaklık kontrol devrelerinde uygun firmware ayarıyla kullanılabilir.
• Kompakt sensör formu: Dar alanlarda sıcaklık algılaması gereken projelerde kolay yerleşim sağlar.
• Düşük maliyetli çözüm: Eğitim, hobi, tamir, yedek parça ve prototipleme uygulamalarında ekonomik sıcaklık ölçüm alternatifi sunar.

Nerelerde Kullanılır?

100K NTC termistör sıcaklık sensörü, sıcaklığa bağlı direnç değişiminin analog olarak ölçüldüğü elektronik projelerde kullanılır. 3D yazıcı sistemlerinde hotend ve tabla sıcaklık takibi, mikrodenetleyici projelerinde ortam veya yüzey sıcaklığı algılama ve termostat devrelerinde kontrol geri bildirimi için tercih edilebilir.

100K MF58 NTC Sıcaklık Sensörü Ne İşe Yarar?

100K MF58 NTC sıcaklık sensörü, sıcaklık değişimini direnç değişimine dönüştürür. Sensörün direnci sıcaklık yükseldikçe azalır. Bu direnç değişimi, mikrodenetleyici veya kontrol devresi tarafından ölçülerek sıcaklık bilgisine çevrilebilir.

Örneğin bir 3D yazıcıda hotend sıcaklığı yükseldikçe NTC direnci değişir ve kontrol kartı bu değere göre ısıtıcıyı yönetir. Arduino projelerinde ise sabit bir dirençle gerilim bölücü kurularak analog girişten okuma yapılır. Yazılım tarafında B3950 katsayısı veya termistör tablosu kullanılarak sıcaklık hesaplanabilir.

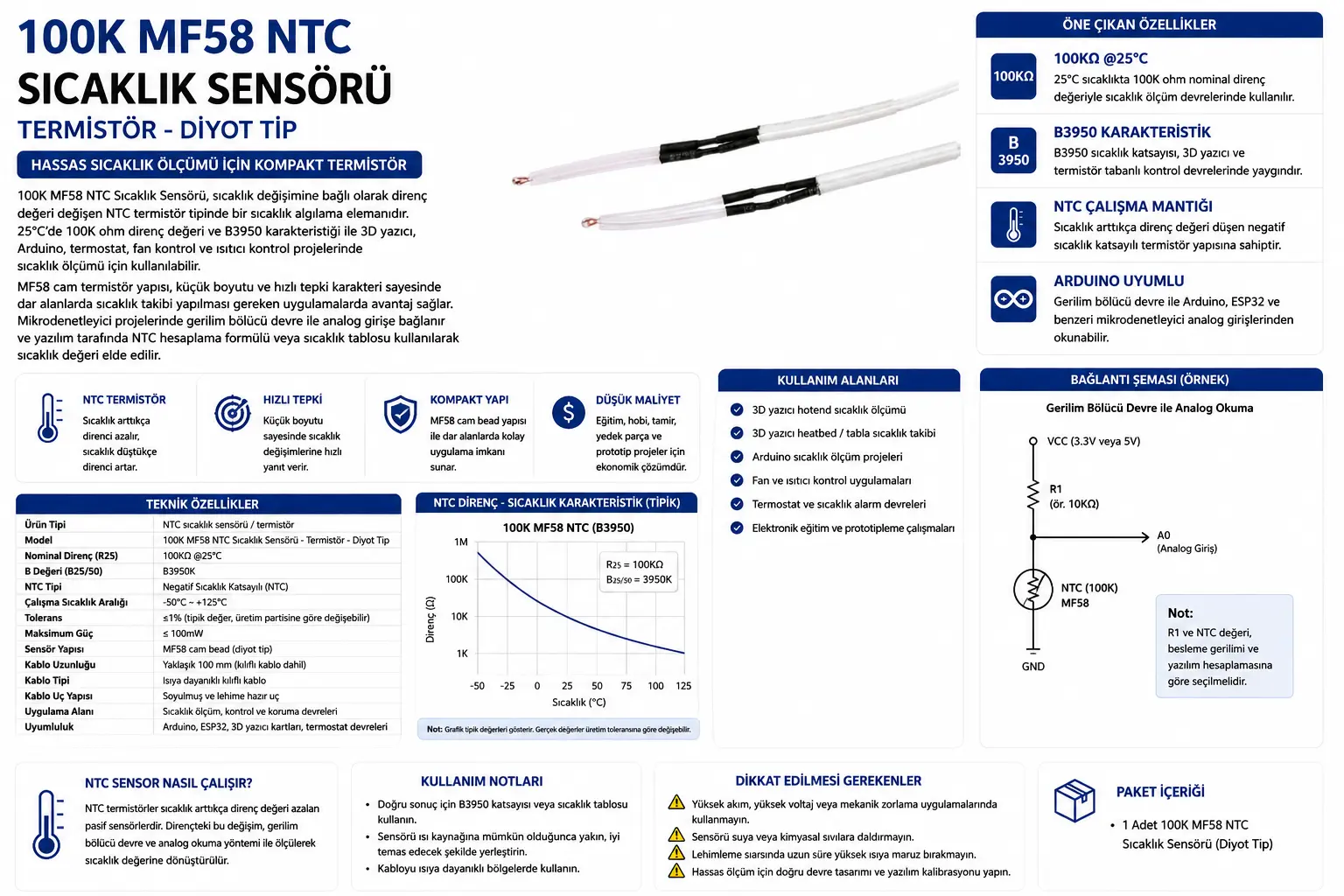

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Gerilim bölücü devre kurun: NTC termistör doğrudan dijital çıkış vermez. Analog okuma için sabit dirençle birlikte gerilim bölücü devre kullanılmalıdır.
2. Referans direnci doğru seçin: 100K NTC ile genellikle 100K referans direnç kullanılır; ancak proje tasarımına göre farklı değerler tercih edilebilir.
3. B katsayısını yazılımda doğru tanımlayın: Hesaplamalarda B3950 değeri kullanılmalıdır. Yanlış B değeri sıcaklık okumasında sapmaya neden olur.
4. 3D yazıcı firmware ayarını kontrol edin: Marlin veya benzeri firmware kullanılıyorsa termistör tipi doğru seçilmelidir.
5. Kablo ve izolasyon yapısını değerlendirin: Hotend veya heatbed gibi yüksek sıcaklık bölgelerinde kullanılan sensörün kablo izolasyonu ve mekanik montajı uygulamaya uygun olmalıdır.
6. Analog giriş voltaj sınırını aşmayın: Arduino, ESP32 veya farklı kontrol kartlarında ADC giriş sınırları dikkate alınmalıdır.
7. Kalibrasyon yapın: Daha doğru ölçüm için referans termometre ile karşılaştırma yapılarak yazılımda düzeltme uygulanabilir.

100K NTC ile DS18B20 Arasındaki Fark Nedir?

100K NTC termistör, sıcaklık değişimine göre direnç değeri değişen analog karakterli pasif bir sensördür. Sıcaklık değerini doğrudan dijital veri olarak vermez; ölçüm için gerilim bölücü devre ve analog okuma gerekir. DS18B20 ise 1-Wire dijital haberleşme protokolüyle sıcaklık bilgisini dijital olarak ileten aktif bir sensördür.

3D yazıcı hotend ve heatbed gibi sıcaklık kontrol uygulamalarında 100K NTC termistörler çok yaygındır. Çoklu dijital sıcaklık ölçümü, adresleme ve mikrodenetleyiciyle kolay haberleşme gereken uygulamalarda ise DS18B20 daha pratik olabilir.

100K NTC ile 10K NTC Arasındaki Fark Nedir?

100K NTC ve 10K NTC arasındaki temel fark, 25°C’deki nominal direnç değeridir. 100K NTC sensör 25°C’de yaklaşık 100K ohm, 10K NTC sensör ise yaklaşık 10K ohm direnç gösterir. Bu değerler birbirinin yerine doğrudan kullanılamaz.

Kontrol kartı, firmware veya ölçüm devresi hangi NTC değerine göre tasarlandıysa aynı nominal değerde sensör kullanılmalıdır. 10K yerine 100K, 100K yerine 10K sensör kullanmak sıcaklık okumasının ciddi şekilde hatalı çıkmasına neden olabilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu 100K MF58 NTC sıcaklık sensörü, Arduino geliştirme kartları, ESP32 kartları, 3D yazıcı kontrol kartları, analog giriş devreleri, dirençler, jumper kablolar, breadboard, ısıtıcı fişek, heatbed ve fan kontrol devreleriyle birlikte kullanılabilir. Projede kullanılacak kontrol kartının 100K NTC ve B3950 karakteristiğiyle uyumlu olduğundan emin olunmalıdır.

Teknik Referans

MF58 100K 3950 sınıfı NTC termistörlerin direnç değeri, B katsayısı ve sıcaklığa bağlı direnç karakteristiği hakkında daha fazla bilgi için
MF58104F3950 teknik ürün referansını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 100K MF58 NTC Sıcaklık Sensörü – Termistör – Diyot Tip

Sık Sorulan Sorular

100K MF58 NTC sıcaklık sensörü nedir?

100K MF58 NTC sıcaklık sensörü, sıcaklık arttıkça direnç değeri düşen negatif sıcaklık katsayılı bir termistördür. 25°C’de yaklaşık 100K ohm direnç değerine sahiptir.

B3950 ne anlama gelir?

B3950, termistörün sıcaklık-direnç karakteristiğini ifade eden B katsayısıdır. Yazılım hesaplamalarında veya 3D yazıcı firmware ayarlarında doğru sıcaklık okumaları için önemlidir.

Arduino ile kullanılabilir mi?

Evet. 100K NTC termistör Arduino ile kullanılabilir; ancak doğrudan dijital veri vermez. Gerilim bölücü devre kurularak analog girişten okuma yapılmalıdır.

3D yazıcı hotend için uygun mu?

100K B3950 NTC termistörler 3D yazıcı hotend ve heatbed sıcaklık ölçümünde yaygın olarak kullanılır. Ancak kontrol kartı ve firmware ayarının 100K B3950 sensörle uyumlu olması gerekir.

100K NTC ile 10K NTC aynı mıdır?

Hayır. 100K NTC ve 10K NTC sensörlerin 25°C’deki nominal dirençleri farklıdır. Birbirlerinin yerine doğrudan kullanılamazlar.

Bu sensör dijital çıkış verir mi?

Hayır. NTC termistör pasif direnç elemanıdır. Dijital çıkış vermez; sıcaklık ölçümü için analog ölçüm devresi gerekir.

Ölçüm aralığı nedir?

Bu ürün için kaynak modelde ölçüm aralığı -30°C ile +150°C olarak belirtilir. 3D yazıcı uyumlu bazı kablolu 100K NTC varyantlarında daha yüksek sıcaklık aralıkları bulunabilir; satın alınan ürünün varyantı kontrol edilmelidir.

Kalibrasyon gerekir mi?

Hassas sıcaklık ölçümü için referans termometre ile karşılaştırma yapılması, B3950 değerinin doğru girilmesi ve yazılımda gerekirse kalibrasyon düzeltmesi uygulanması önerilir.
