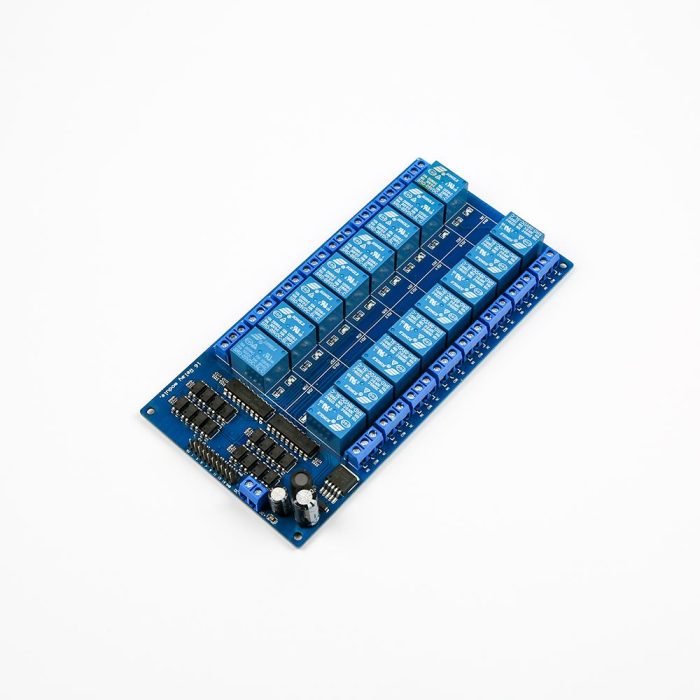

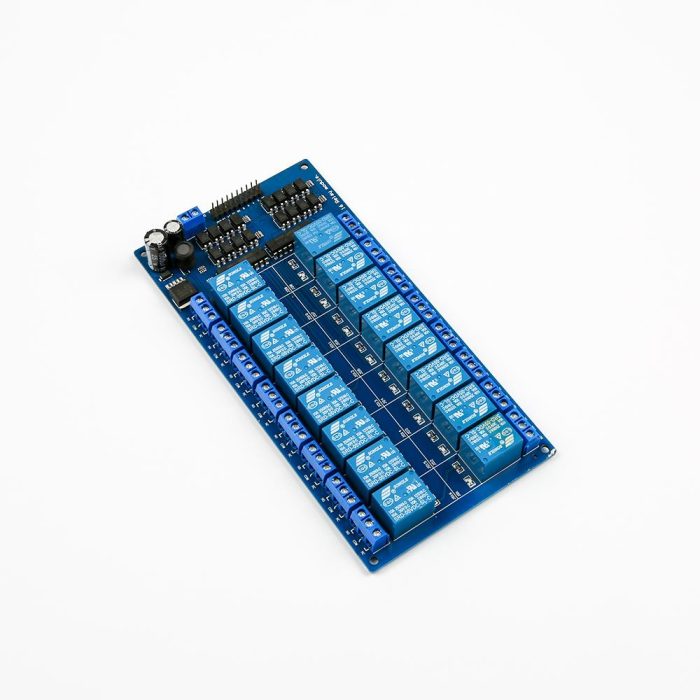

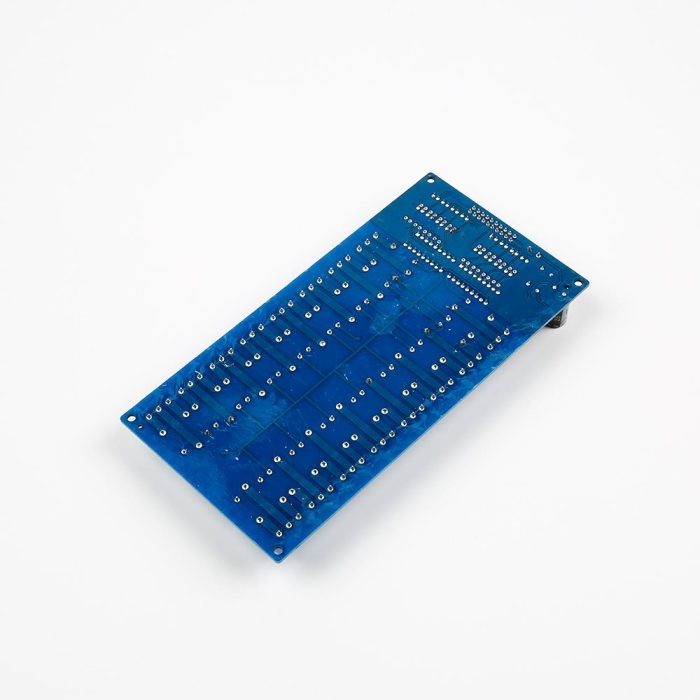

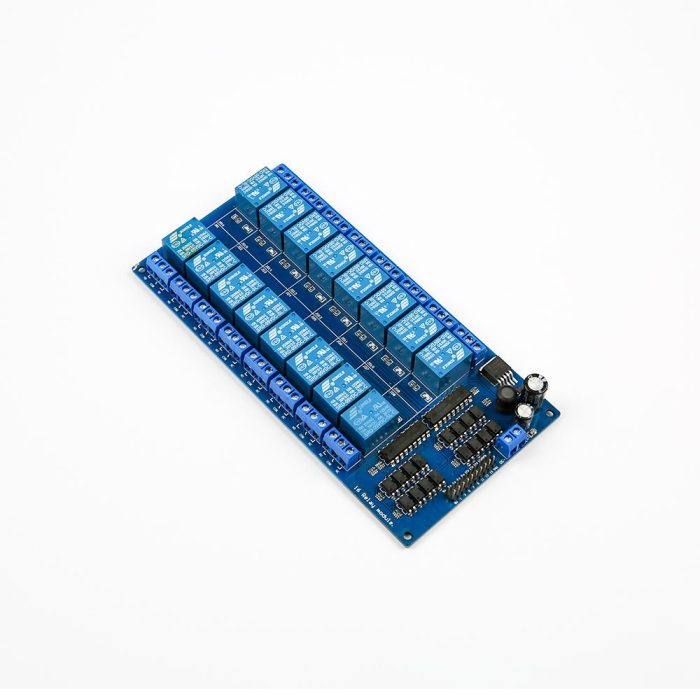

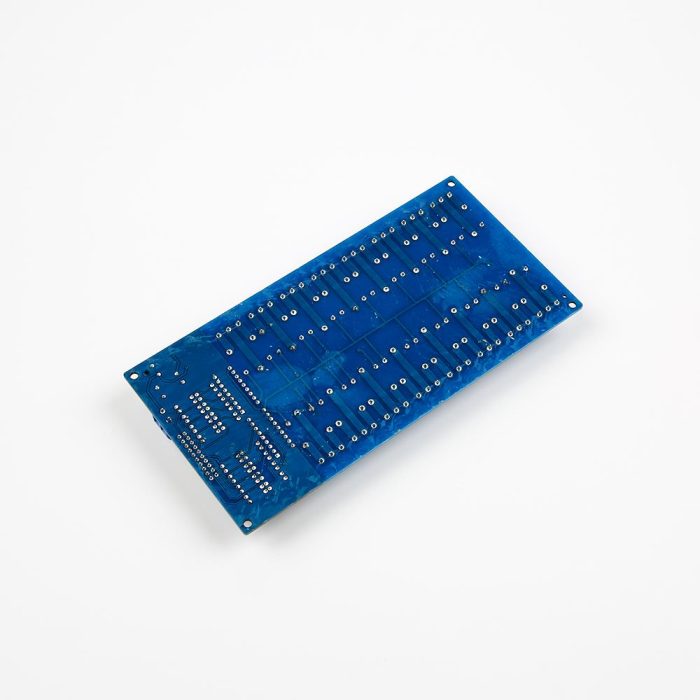

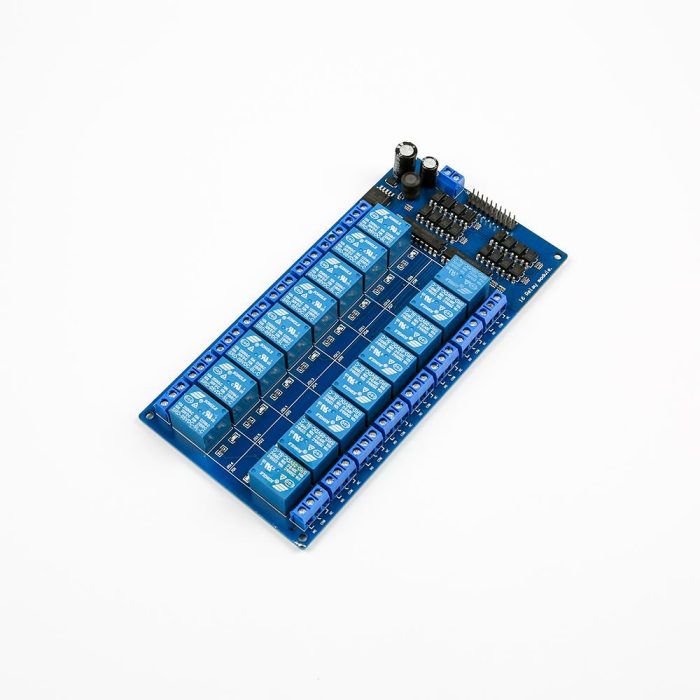

DC 5V 16 Kanal Röle Modülü – Işık Bağlantılı ve Dahili Güç Kaynağı LM2596S Destekli

Neden 16 Kanal 5V Röle Kartı Tercih Edilmeli?

16 Kanal 5V röle kartı, çok sayıda cihazın veya yükün aynı kontrol sistemi üzerinden yönetilmesi gereken projelerde tek kart üzerinde düzenli bir çözüm sunar. Birden fazla 1 kanal veya 4 kanal röle kartını ayrı ayrı kullanmak yerine 16 kanallı yapı, kablolama düzenini sadeleştirir ve sistem kurulumunu daha kompakt hale getirir.

Her röle kanalında kontrol LED’i bulunması, hangi kanalın aktif olduğunu görsel olarak takip etmeyi kolaylaştırır. NC, NO ve COM uçlarının klemenslere çıkarılmış olması sayesinde her kanal normalde açık veya normalde kapalı çalışma mantığına göre bağlanabilir. Bu yapı; test panoları, akıllı ev denemeleri, çoklu cihaz kontrolü, otomasyon senaryoları ve eğitim uygulamaları için esnek kullanım sağlar.

Öne Çıkan Özellikler

• 16 kanal röle çıkışı: 16 farklı yükü bağımsız olarak kontrol etmek için kullanılabilir.
• 5V DC besleme: Röle kartı 5V DC çalışma gerilimiyle çalışır.
• Low level trigger: Röleler lojik 0 / 0V sinyali ile tetiklenir.
• NC-NO-COM çıkışlar: Her röle için normalde kapalı, normalde açık ve ortak kontak uçları bulunur.
• Klemens bağlantı: Yük tarafı bağlantıları vidalı klemens üzerinden yapılabilir.
• Kontrol LED’leri: Her röle kanalının çalışma durumu LED göstergeler üzerinden takip edilebilir.
• 10A kontak kapasitesi: Kaynak ürün bilgilerinde 250VAC / 30VDC gerilimlerde 10A’e kadar anahtarlama değeri belirtilmiştir.
• Mikrodenetleyici uyumu: Arduino, Raspberry Pi, ESP32, STM32, PIC ve benzeri kontrol kartlarıyla kullanılabilir.
• Çoklu otomasyon projeleri: Aydınlatma, fan, pompa, solenoid, alarm, test sistemi ve kontrol panolarında değerlendirilebilir.
• Tek kartta yüksek kanal sayısı: 16 röle çıkışını tek kart üzerinde sunarak çok kanallı projelerde kablo karmaşasını azaltır.

Nerelerde Kullanılır?

16’lı röle kartı, çok sayıda elektriksel yükün mikrodenetleyici sinyaliyle açılıp kapatılması gereken uygulamalarda tercih edilir. Özellikle akıllı ev, otomasyon, test düzeneği, laboratuvar, eğitim, robotik ve basit endüstriyel kontrol projelerinde çoklu yük kontrolü için pratik bir çözümdür.

16 Kanal 5V Röle Kartı Ne İşe Yarar?

16 Kanal 5V Röle Kartı, düşük voltajlı mikrodenetleyici sinyaliyle daha yüksek voltaj veya akım gerektiren yüklerin anahtarlanmasını sağlar. Mikrodenetleyici pinleri motor, lamba, pompa, fan veya solenoid gibi yükleri doğrudan süremez. Röle kartı, kontrol kartı ile yük arasında anahtarlama elemanı olarak görev yapar.

Her röle kanalında COM, NO ve NC olmak üzere üç kontak bulunur. NO bağlantısı kullanıldığında röle pasifken devre açık, röle aktifken devre kapalı olur. NC bağlantısı kullanıldığında röle pasifken devre kapalı, röle aktifken devre açık olur. Bu sayede proje ihtiyacına göre normalde açık veya normalde kapalı çalışma senaryosu oluşturulabilir.

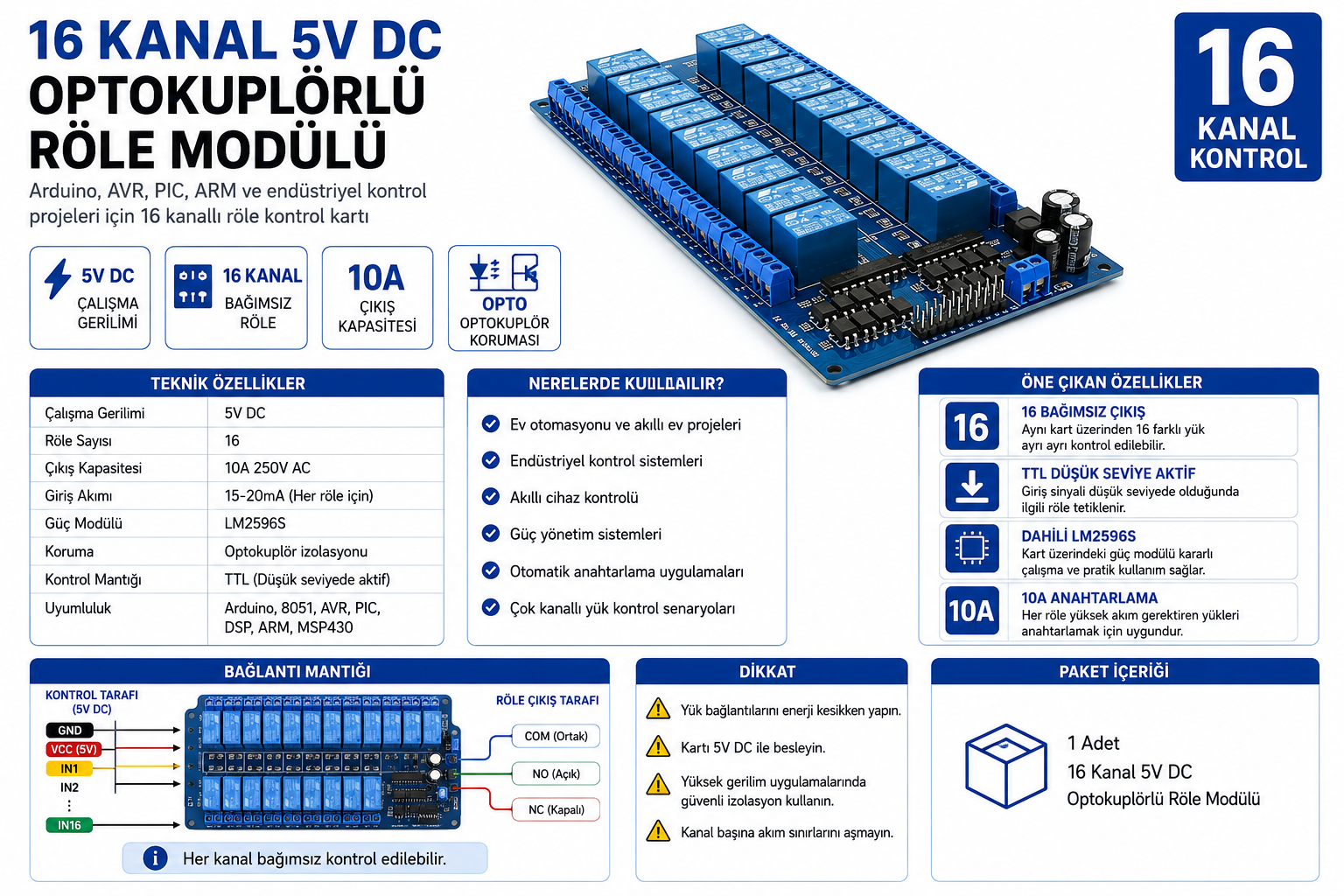

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 5V besleme kullanın: Röle kartı 5V DC çalışma gerilimiyle kullanılmalıdır. 16 röle aynı anda çalışabilecekse güç kaynağının toplam röle bobin akımını karşılayabildiğinden emin olunmalıdır.
2. Low level trigger mantığını dikkate alın: Bu kartta röleler lojik 0 / 0V sinyaliyle tetiklenir. Yazılımda çıkış pinleri aktif düşük çalışma mantığına göre ayarlanmalıdır.
3. GND ortaklamasını doğru yapın: Harici 5V röle beslemesi kullanılıyorsa kontrol kartı ve röle kartı arasında gerekli GND referansı doğru kurulmalıdır.
4. VCC / JD-VCC ayrımını kontrol edin: Kart varyantında röle bobin beslemesi için ayrı JD-VCC girişi ve jumper yapısı bulunuyorsa bağlantı şeması ürün üzerindeki etiketlere göre yapılmalıdır.
5. NO ve NC seçimini doğru yapın: Yükün normalde kapalı mı yoksa normalde açık mı çalışacağına göre NO veya NC kontağı tercih edilmelidir.
6. Şebeke bağlantısını izole edin: 220VAC yüklerde açıkta kablo, gevşek klemens veya temas riski bırakılmamalıdır. Uygun muhafaza, sigorta ve kablo kesiti kullanılmalıdır.
7. Endüktif yüklerde koruma kullanın: Motor, pompa, solenoid ve kontaktör bobini gibi endüktif yüklerde ark bastırma, snubber, diyot veya uygun koruma elemanları değerlendirilmelidir.
8. Kontak akımını güvenli seçin: 10A değeri maksimum kontak kapasitesi olarak değerlendirilmelidir. Sürekli kullanımda güvenlik payı bırakılmalı ve yük tipi dikkate alınmalıdır.
9. Mikrodenetleyici pinlerini zorlamayın: Röle girişlerinin toplam tetik akımı kontrol kartı pin kapasitesiyle uyumlu olmalıdır. Gerekirse sürücü katı, transistor dizisi veya I/O genişletici kullanılmalıdır.
10. PWM için kullanmayın: Mekanik röleler hızlı PWM anahtarlama için uygun değildir. DC motor hız kontrolü veya LED parlaklık kontrolü için MOSFET veya motor sürücü tercih edilmelidir.

16 Kanal Röle Kartı ile 8 Kanal Röle Kartı Arasındaki Fark Nedir?

16 Kanal 5V röle kartı, tek kart üzerinde 16 bağımsız röle çıkışı sunar. Bu nedenle 8 kanallı kartın yetersiz kaldığı çoklu aydınlatma, test düzeneği, pano kontrolü veya otomasyon uygulamalarında daha fazla çıkış kapasitesi sağlar.

8 kanal röle kartı daha az yük kontrolü gereken projelerde daha küçük ve sade bir çözüm sunar. 16 kanal röle kartı ise daha yüksek kanal sayısı sağladığı için güç kaynağı, kablolama, pano yerleşimi ve yazılım pin planlaması açısından daha dikkatli tasarlanmalıdır.

16 Kanal Röle Kartı ile I/O Genişletici Kullanımı

16 röle kanalını doğrudan mikrodenetleyici pinleriyle kontrol etmek için 16 ayrı dijital çıkış gerekebilir. Arduino Mega gibi çok pinli kartlarda bu doğrudan yapılabilir. Daha az pine sahip Arduino Uno, Nano, ESP8266 veya Raspberry Pi projelerinde ise PCF8574, MCP23017 veya shift register gibi I/O genişletici çözümler değerlendirilebilir.

Çok kanallı röle projelerinde pin sayısı kadar güç beslemesi, kablo düzeni ve yazılım güvenliği de önemlidir. Rölelerin açılışta istenmeyen şekilde tetiklenmemesi için mikrodenetleyici boot davranışı, pin başlangıç seviyeleri ve low level trigger mantığı birlikte değerlendirilmelidir.

Röle Kartı ile MOSFET Sürücü Arasındaki Fark Nedir?

Röle kartı mekanik kontak kullanarak yükü anahtarlar. AC ve DC yüklerde kullanılabilir, ayrıca kontrol devresi ile yük tarafı arasında kontak üzerinden izolasyon avantajı sağlar. Ancak mekanik röleler hızlı PWM kontrolü için uygun değildir ve anahtarlama sırasında mekanik ses çıkarır.

MOSFET sürücü ise elektronik anahtarlama yapar. DC yüklerde sessiz, hızlı ve daha uzun ömürlü anahtarlama sağlar. LED şerit, DC motor, fan ve PWM hız/parlaklık kontrolü gibi uygulamalarda MOSFET sürücüler daha uygun olabilir. AC yükleri basit şekilde aç/kapa yapmak için röle; DC yüklerde hızlı kontrol için MOSFET tercih edilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu 16 Kanal 5V Röle Kartı, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, Raspberry Pi, STM32, PIC geliştirme kartları, 5V güç kaynakları, jumper kablolar, klemens bağlantıları, I/O genişletici modüller, sensör modülleri, butonlar, fanlar, pompalar, lambalar, solenoidler ve otomasyon devreleriyle birlikte kullanılabilir. Kontrol kartı, röle beslemesi ve yük beslemesi ayrı ayrı doğru hesaplanmalıdır.

Teknik Referans

Röle kartları düşük voltajlı kontrol sinyaliyle farklı gerilim seviyelerindeki yükleri anahtarlamak için kullanılır. Kullanım sırasında kontak kapasitesi, yük tipi, kablo kesiti, besleme akımı, tetikleme seviyesi, röle bobin akımı ve elektriksel izolasyon birlikte değerlendirilmelidir. Şebeke geriliminde kullanılacak tüm bağlantılar uygun muhafaza ve güvenlik ekipmanlarıyla yapılmalıdır.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 16 Kanal 5V Röle Kartı

Sık Sorulan Sorular

16 Kanal 5V Röle Kartı nedir?

16 Kanal 5V Röle Kartı, Arduino ve benzeri mikrodenetleyicilerle 16 farklı yükü bağımsız olarak açıp kapatmak için kullanılan çok kanallı röle modülüdür.

Bu röle kartı kaç volt ile çalışır?

Röle kartı 5V DC çalışma gerilimiyle çalışır. Besleme kaynağının 16 rölenin toplam akım ihtiyacını karşılayabilecek kapasitede olması gerekir.

Low level trigger ne demektir?

Low level trigger, rölenin lojik 0 / 0V sinyaliyle tetiklenmesi anlamına gelir. Yani ilgili giriş pini LOW seviyeye çekildiğinde röle aktif olur.

Kaç yük kontrol edilebilir?

Kart üzerinde 16 adet bağımsız röle kanalı bulunur. Bu sayede 16 farklı yük ayrı ayrı kontrol edilebilir.

220V cihaz kontrol edilebilir mi?

Evet, kaynak ürün bilgilerinde 250VAC gerilimde 10A’e kadar anahtarlama değeri belirtilmiştir. Ancak şebeke gerilimi bağlantıları mutlaka elektrik güvenliği kurallarına uygun şekilde yapılmalıdır.

NC, NO ve COM ne anlama gelir?

COM ortak uçtur. NO normalde açık kontaktır ve röle tetiklenince kapanır. NC normalde kapalı kontaktır ve röle tetiklenince açılır.

16 röle aynı anda çalışabilir mi?

Uygun 5V güç kaynağı kullanıldığında tüm kanallar aynı anda tetiklenebilir. Güç kaynağının toplam röle bobin akımını karşılayacak kapasitede olması gerekir.

Raspberry Pi ile kullanılabilir mi?

Evet, ancak Raspberry Pi 3.3V GPIO çıkışı kullanır. Röle kartının giriş tetikleme davranışı test edilmeli, gerekirse transistör, optokuplörlü sürücü veya seviye dönüştürücü ile sürülmelidir.

Arduino pininden lamba veya motor beslenir mi?

Hayır. Arduino yalnızca röle girişini kontrol eder. Lamba, motor, pompa veya fan gibi yüklerin gücü uygun harici güç kaynağından verilmelidir.

Bu kart PWM hız kontrolü için uygun mu?

Hayır. Mekanik röleler hızlı PWM anahtarlama için uygun değildir. DC motor hızı veya LED parlaklığı PWM ile kontrol edilecekse MOSFET sürücü veya motor sürücü kartı kullanılmalıdır.
