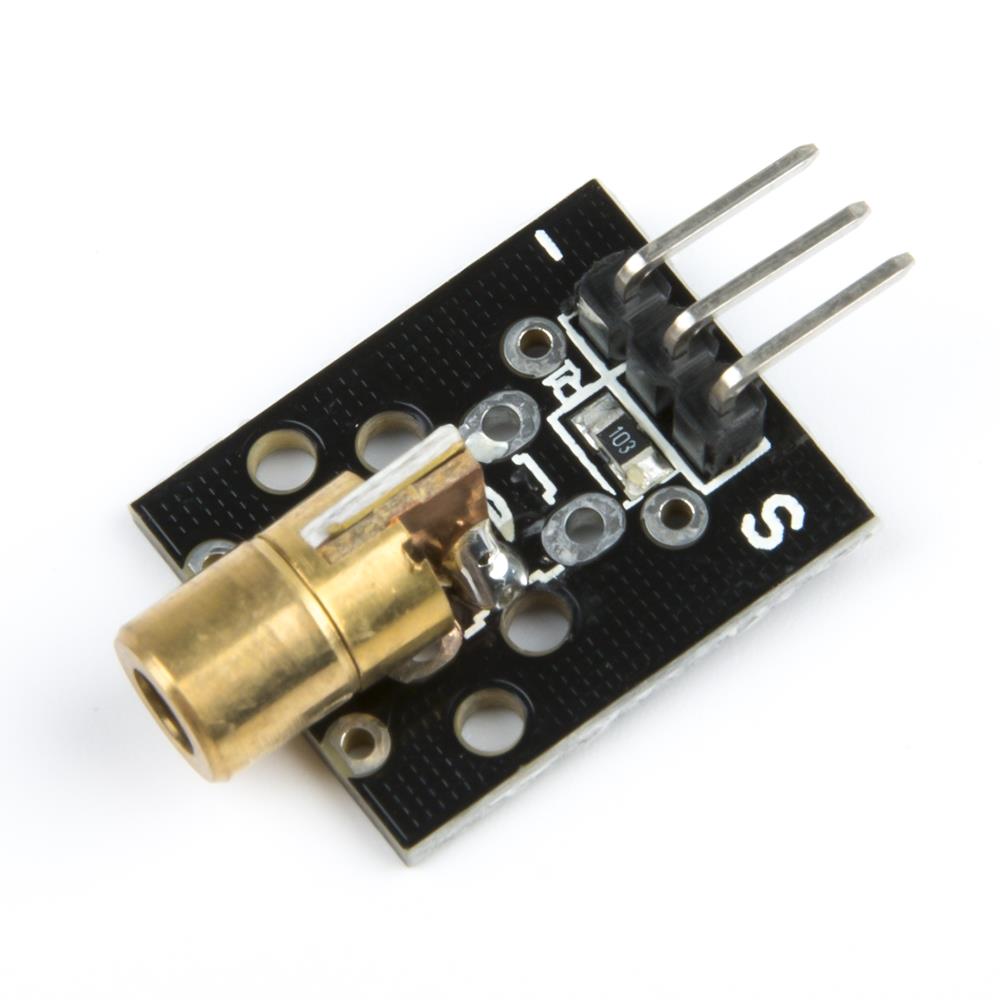

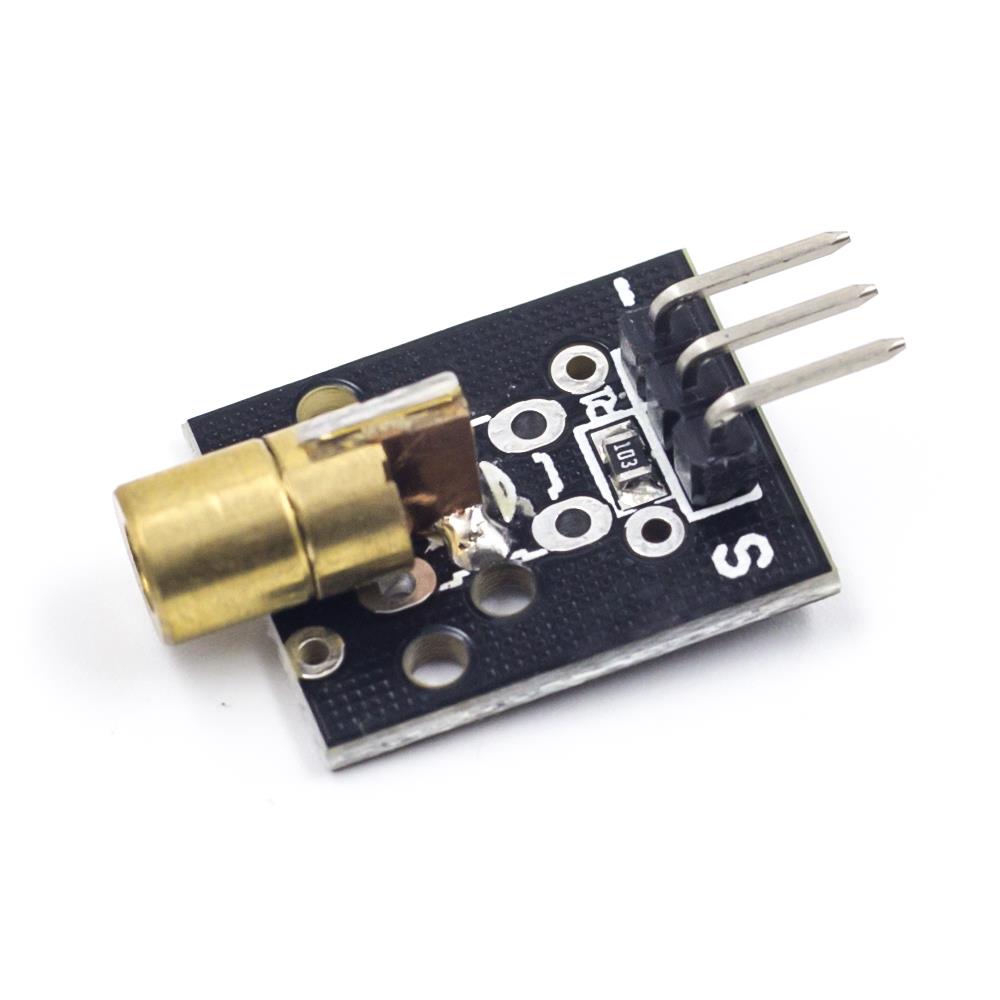

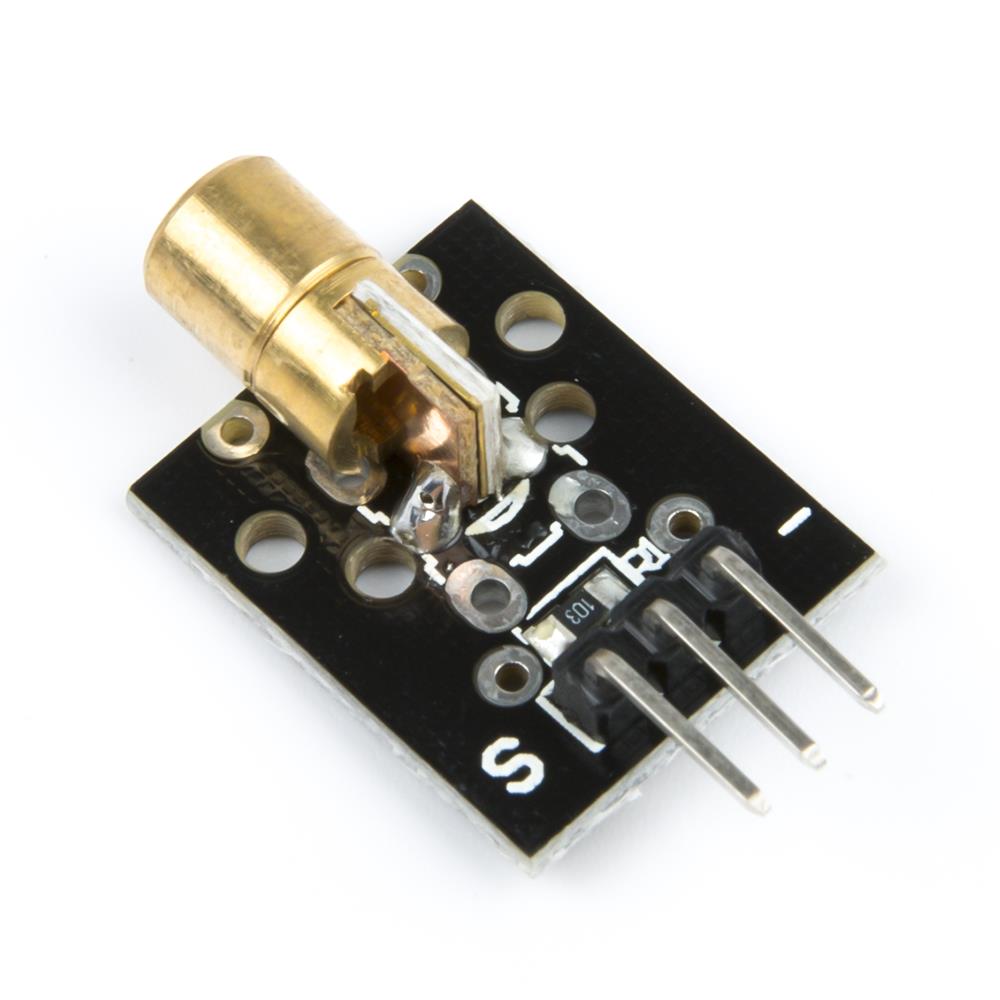

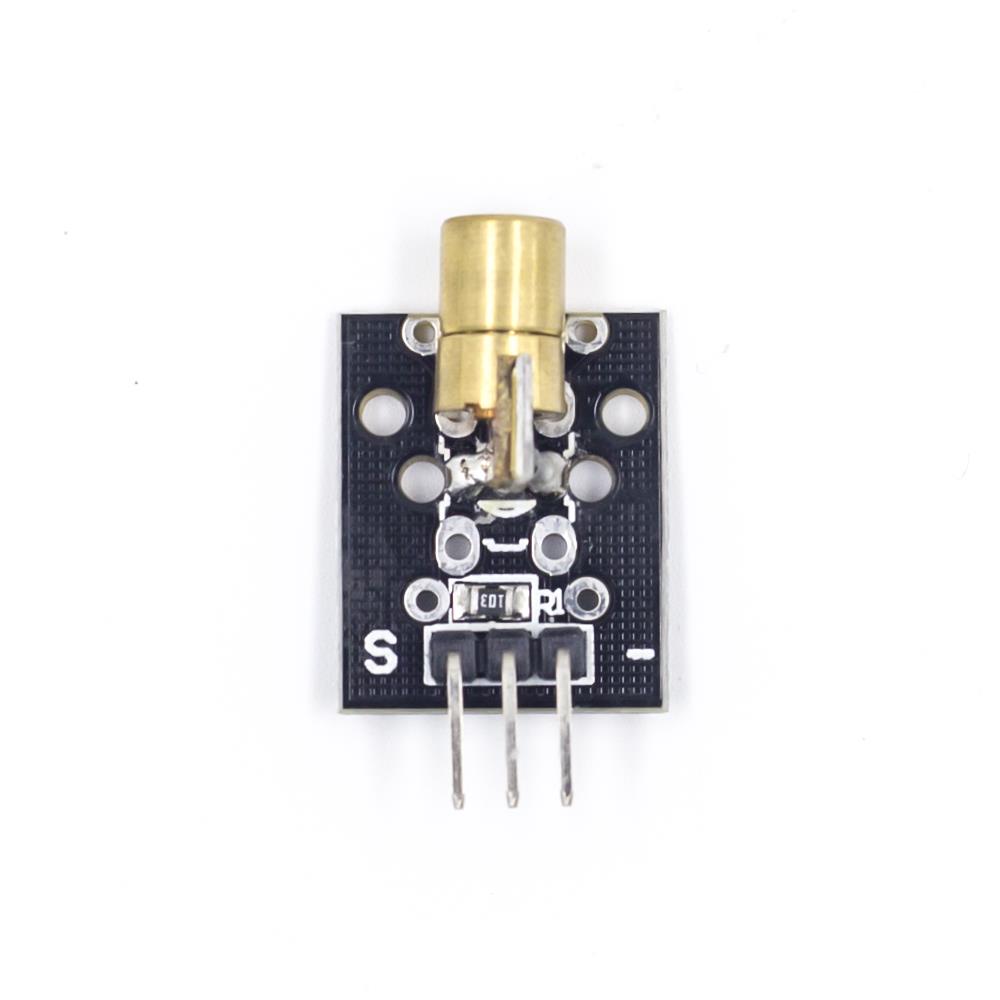

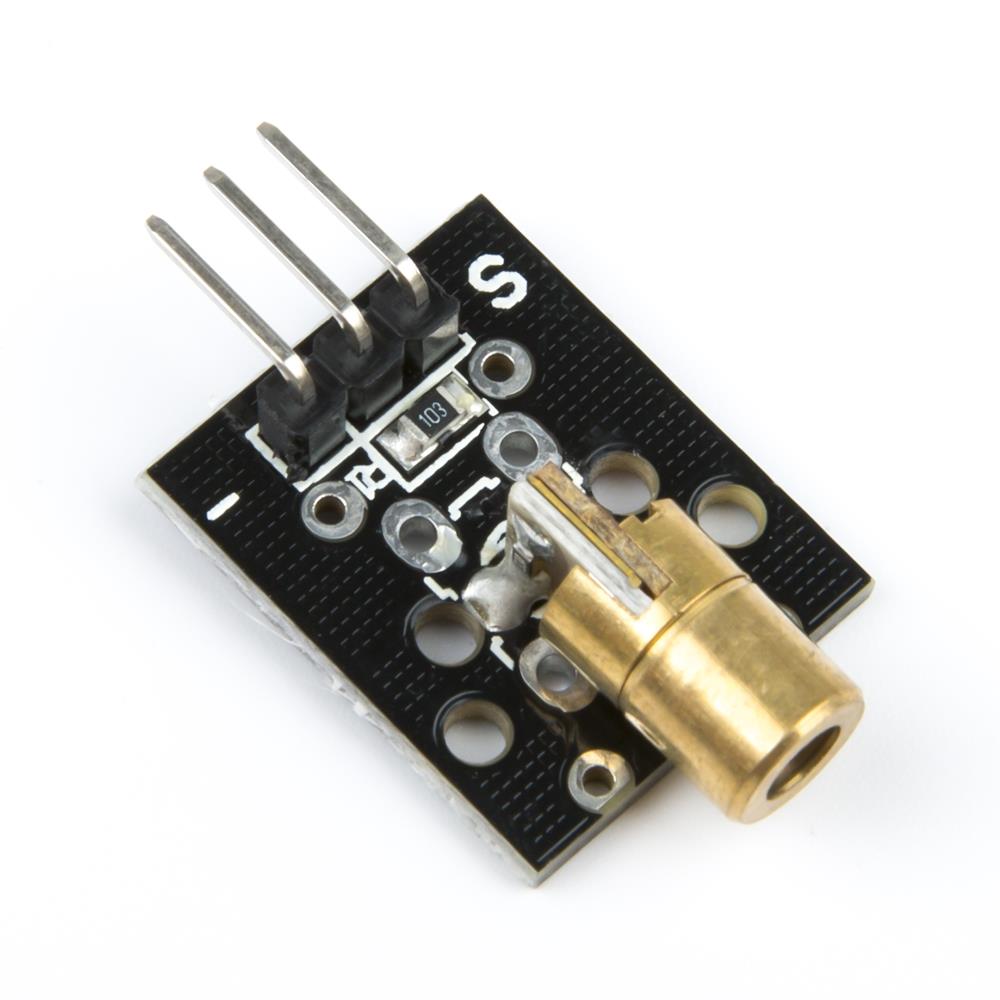

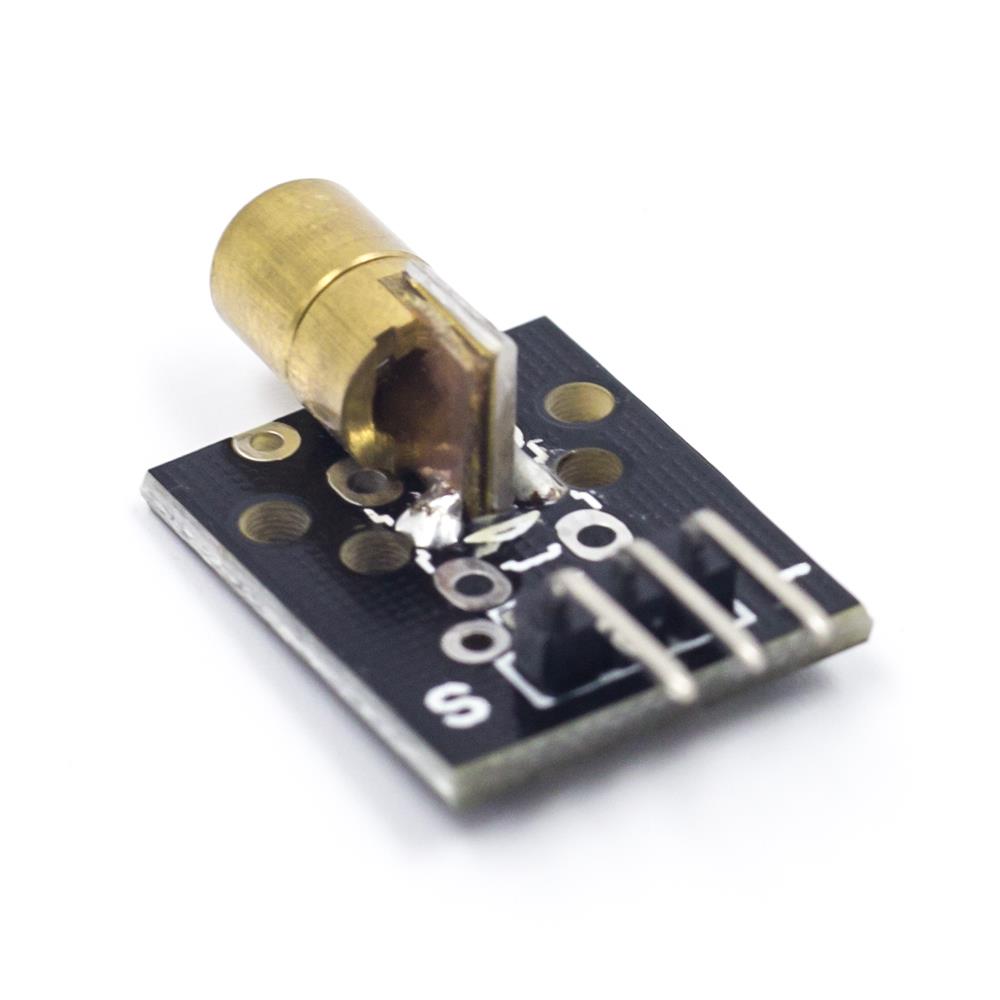

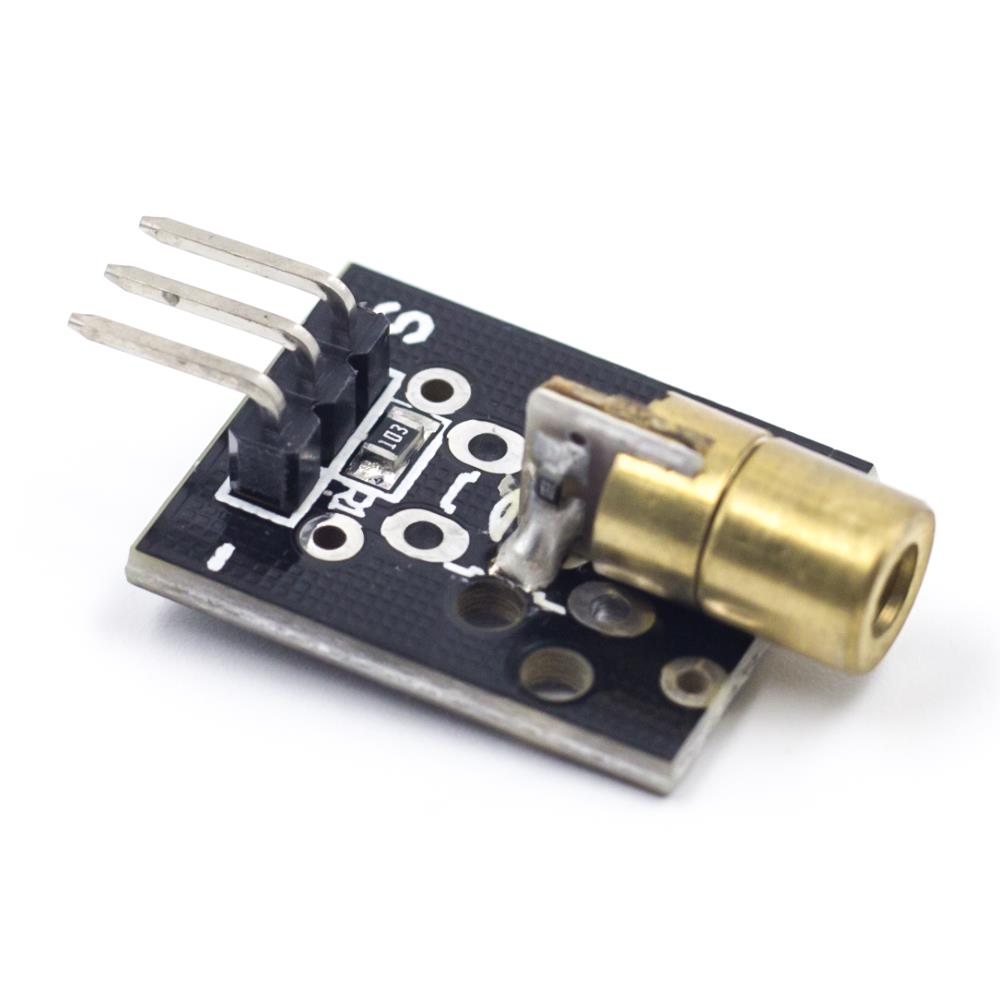

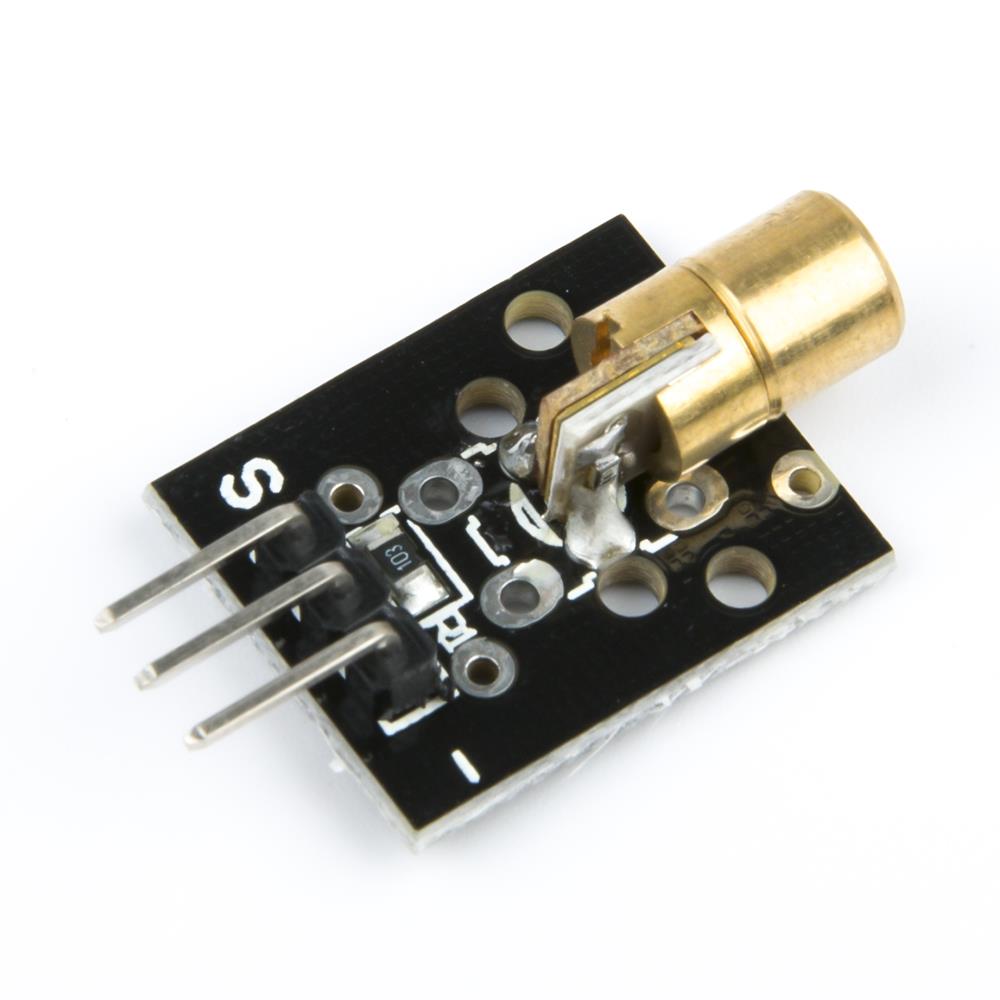

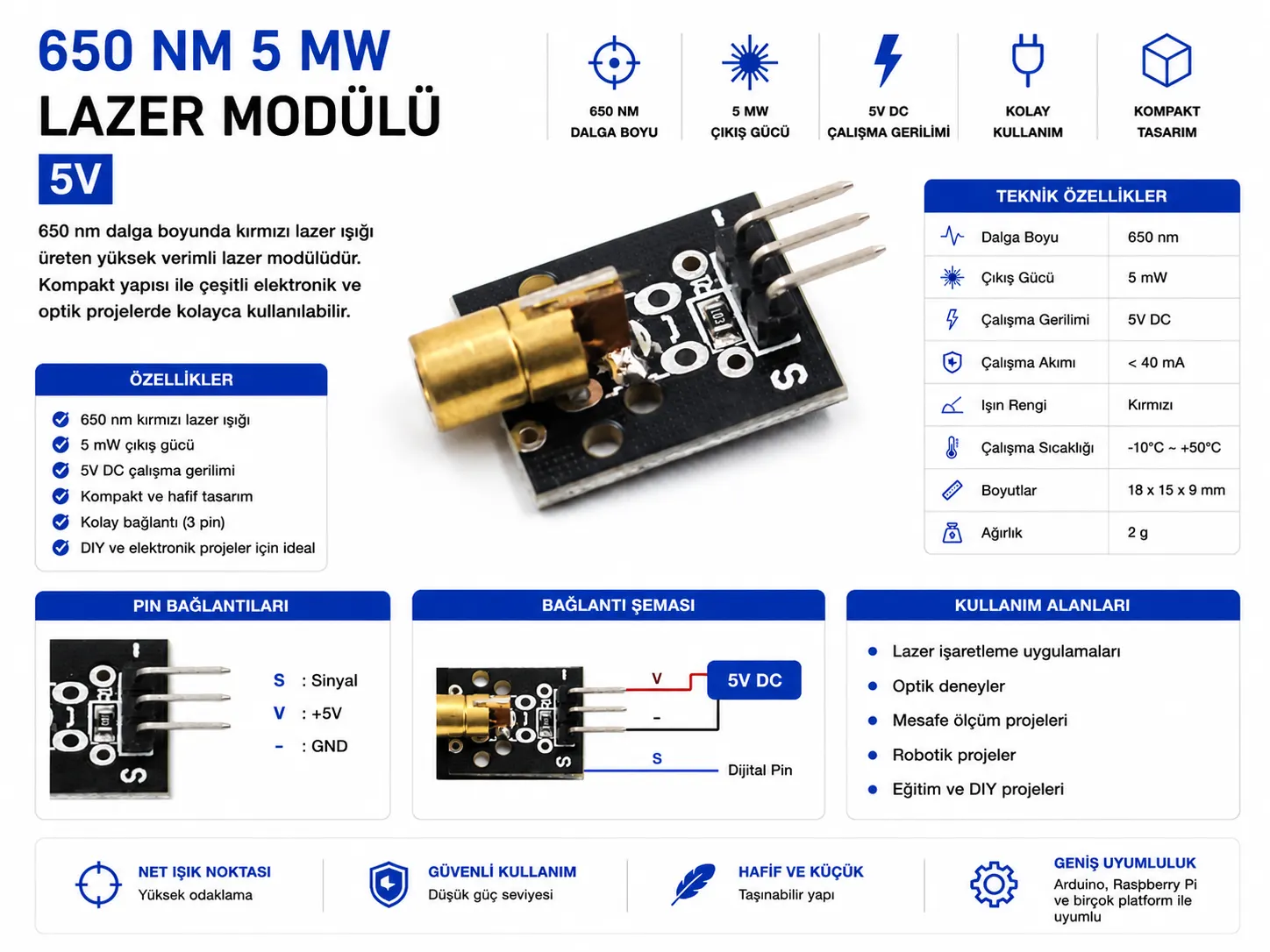

650 Nm 5 mW Lazer Modülü 5V

Neden 650 nm 5 mW Lazer Modülü Tercih Edilmeli?

650 nm 5 mW Lazer Modülü, basit bağlantı yapısı ve görünür kırmızı ışını sayesinde optik algılama projelerinde pratik kullanım sunar. LDR, fotodiyot veya fototransistör ile birlikte kullanıldığında ışın kesilme algılama, kapı/pencere geçiş kontrolü, güvenlik alarmı, robotik hedefleme ve deneysel ölçüm uygulamaları yapılabilir.

Bu modül, klasik LED’den farklı olarak daha dar açılı ve noktasal bir ışık üretir. Bu nedenle hizalama, mesafe üzerinde ışın gönderme ve belirli bir noktayı işaretleme uygulamalarında LED’e göre daha belirgin bir çözüm sağlar. Ancak lazer olduğu için kullanım sırasında göz güvenliği kurallarına mutlaka dikkat edilmelidir.

Öne Çıkan Özellikler

• 650 nm dalga boyu: Görünür kırmızı lazer ışını üretir.
• 5 mW lazer gücü: Düşük güçlü nokta lazer uygulamaları için uygundur.
• 5V çalışma gerilimi: Arduino ve 5V mikrodenetleyici projelerinde kullanılabilir.
• Kompakt kart boyutu: Yaklaşık 2 x 2 cm PCB yapısıyla dar alanlara kolayca monte edilebilir.
• 3 pinli bağlantı: Sinyal, besleme ve GND bağlantısı ile kolay kullanım sağlar.
• LDR ile uyumlu kullanım: LDR veya fotodiyotla birlikte lazer kesilme algılama devresi yapılabilir.
• Alarm projelerine uygun: Işın kesildiğinde alarm, buzzer veya röle çıkışı tetiklenebilir.
• Arduino kontrolü: Dijital çıkış veya transistör/MOSFET üzerinden aç/kapat kontrolü yapılabilir.
• Eğitim ve deney projeleri: Optik algılama, ışık sensörü ve mikrodenetleyici uygulamalarını öğrenmek için kullanılabilir.
• Hizalama uygulamaları: Küçük mekanik sistemlerde görsel referans noktası oluşturmak için değerlendirilebilir.

Kullanım Alanları

650 nm 5 mW kırmızı lazer modülü, düşük güçlü lazer ışınına ihtiyaç duyulan hobi, eğitim ve prototip uygulamalarında kullanılabilir. Doğrudan ölçüm sensörü değildir; ancak uygun alıcı sensörle birlikte optik algılama sistemi oluşturulabilir.

650 nm 5 mW Lazer Modülü Ne İşe Yarar?

650 nm 5 mW Lazer Modülü, belirli bir yönde kırmızı lazer ışını üretmek için kullanılır. Bu ışın bir LDR, fotodiyot veya fototransistör üzerine düşürüldüğünde, ışın kesilirse algılayıcı elemanın değeri değişir. Mikrodenetleyici bu değişimi okuyarak alarm, uyarı, sayaç veya kontrol sistemi çalıştırabilir.

Örneğin kapı aralığına lazer ve LDR yerleştirilerek basit bir geçiş algılama sistemi yapılabilir. Lazer ışını LDR üzerine düşerken sistem normal durumda kalır; ışın kesildiğinde Arduino üzerinden buzzer, LED veya röle tetiklenebilir. Bu yapı eğitim amaçlı güvenlik ve algılama projelerinde sıkça kullanılır.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Bağlantı pinlerini kontrol edin: Kart üzerindeki S ve – işaretleri dikkate alınmalıdır. Modül varyantlarında pin dizilimi değişebileceği için enerji vermeden önce pinler doğrulanmalıdır.
2. 5V besleme kullanın: TLS ürün bilgisine göre modül 5V giriş gerilimi ile çalışır. Daha yüksek voltaj lazer diyoda zarar verebilir.
3. GND ortaklığı kurun: Arduino, Raspberry Pi, ESP32 veya harici sürücü devresiyle kullanırken GND hattı ortak olmalıdır.
4. GPIO akım sınırını aşmayın: Lazer modülü yaklaşık 30-40 mA seviyesinde akım çekebildiği için doğrudan mikrodenetleyici pininden uzun süre beslemek yerine transistör veya MOSFET ile anahtarlama tercih edilmelidir.
5. LDR ile karşılıklı hizalayın: Lazer alarmı yapılacaksa lazer noktası LDR yüzeyine net şekilde düşmelidir. Ortam ışığına göre yazılım eşik değeri ayarlanmalıdır.
6. Yansıtıcı yüzeylerden kaçının: Ayna, metal, cam veya parlak yüzeyler lazer ışınını istenmeyen yöne yansıtabilir.
7. Göz hizasında kullanmayın: Modül sabitlenecekse ışın yolu insan veya hayvan göz hizasına denk gelmeyecek şekilde ayarlanmalıdır.
8. Çocuklara oyuncak olarak verilmemelidir: Lazer modülü eğitim ve elektronik proje bileşenidir; oyuncak olarak kullanılmamalıdır.

LDR ile Lazer Alarm Devresi Nasıl Çalışır?

LDR ile lazer alarm devresi, lazer ışınının bir ışık algılayıcı üzerine düşmesi prensibiyle çalışır. Lazer modülü sabit bir noktadan LDR’ye doğru yönlendirilir. Lazer ışını LDR üzerine düştüğünde LDR’nin direnç değeri değişir ve Arduino analog girişinden belirli bir değer okunur.

Işın kesildiğinde LDR üzerine düşen ışık azalır. Bu durumda analog değer değişir ve yazılımda belirlenen eşik aşılırsa buzzer, LED, röle veya alarm sistemi çalıştırılabilir.

Arduino ile Nasıl Kullanılır?

Arduino projelerinde lazer modülü 5V besleme ve GND bağlantısı ile çalıştırılabilir. Aç/kapat kontrolü gerekiyorsa modülün sinyal pini dijital çıkıştan kontrol edilebilir. Ancak lazer modülünün akımı Arduino I/O pininin önerilen sınırını aşabileceği için daha güvenli kullanımda NPN transistör veya logic-level MOSFET ile anahtarlama yapılmalıdır.

Raspberry Pi ile Kullanım Notu

Raspberry Pi GPIO pinleri 3.3V lojik seviyesinde çalışır ve doğrudan 5V tolerant değildir. Bu nedenle 5V lazer modülü Raspberry Pi ile kullanılacaksa modülün beslemesi 5V hattından alınabilir; ancak GPIO üzerinden kontrol için transistör, MOSFET veya uygun seviye uyumlu sürücü devresi tercih edilmelidir.

650 nm Ne Anlama Gelir?

650 nm, lazer ışığının dalga boyunu ifade eder. Nanometre cinsinden verilen bu değer, lazerin görünür kırmızı bölgede ışık ürettiğini gösterir. 650 nm lazerler insan gözü tarafından kırmızı nokta olarak algılanır.

5 mW Lazer Gücü Yeterli midir?

5 mW lazer gücü, hobi elektronik, eğitim, optik bariyer, LDR algılama ve hizalama projeleri için yeterli görünür kırmızı ışık üretir. İç ortam deneylerinde LDR veya fotodiyot ile algılama yapmak için pratik bir seviyedir.

Dış ortamda, güneş ışığı altında veya uzun mesafede algılama yapılacaksa ortam ışığı, hizalama, alıcı sensör hassasiyeti ve mekanik sabitleme çok daha kritik hale gelir. Hassas ölçüm veya endüstriyel lazer uygulamaları için bu basit modül yerine uygun güvenlik sınıfına ve optik yapıya sahip profesyonel lazer sensörleri tercih edilmelidir.

650 nm 5 mW Lazer Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu 650 nm 5 mW Lazer Modülü 5V, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, STM32, Raspberry Pi, LDR modülleri, fotodiyotlar, fototransistörler, buzzer modülleri, röle kartları, NPN transistörler, logic-level MOSFET modülleri, jumper kablolar, breadboard ve 5V güç kaynaklarıyla birlikte kullanılabilir. Güvenli kullanım için lazer ışın yolu ve elektriksel bağlantılar proje öncesinde kontrol edilmelidir.

Teknik Referans

650 nm 5 mW sınıfı lazer modülleri, Arduino ve mikrodenetleyici projelerinde görünür kırmızı lazer ışını üretmek için kullanılır. Modül doğrudan göz hizasında kullanılmamalı ve gerektiğinde transistör veya MOSFET üzerinden anahtarlanmalıdır. Genel pin ve kullanım bilgisi için
KY-008 lazer modülü bağlantı rehberini inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 650 nm 5 mW Lazer Modülü 5V

Sık Sorulan Sorular

650 nm 5 mW Lazer Modülü nedir?

650 nm 5 mW Lazer Modülü, 5V besleme ile çalışan ve görünür kırmızı lazer ışını üreten kompakt bir lazer modülüdür.

Kaç volt ile çalışır?

TLS ürün bilgisine göre 5V giriş gerilimi ile çalışır.

Lazer rengi nedir?

650 nm dalga boyu görünür kırmızı lazer ışığını ifade eder.

Arduino ile kullanılabilir mi?

Evet. Arduino projelerinde kullanılabilir. Uzun süreli veya güvenli anahtarlama için transistör ya da MOSFET ile kontrol önerilir.

Raspberry Pi ile kullanılabilir mi?

Evet, ancak Raspberry Pi GPIO pinleri 3.3V seviyesinde olduğu için 5V lazer modülünü doğrudan GPIO’dan sürmek yerine transistör veya MOSFET kullanılmalıdır.

LDR ile alarm yapılabilir mi?

Evet. Lazer ışını LDR üzerine düşürülerek ışın kesildiğinde alarm, buzzer veya röle tetikleyen bir sistem kurulabilir.

Göz için güvenli midir?

Doğrudan göze tutulması güvenli değildir. Lazer ışınına bakılmamalı ve yansıtıcı yüzeylere yöneltilmemelidir.

Çocuklar için uygun mu?

Hayır. Bu ürün elektronik proje bileşenidir ve çocukların gözetimsiz kullanımı için uygun değildir.

Mesafe ölçer olarak kullanılabilir mi?

Tek başına mesafe ölçmez. Mesafe veya algılama uygulamaları için uygun alıcı sensör ve yazılım gerekir.

LED yerine kullanılabilir mi?

Hayır. Lazer ışını dar ve yoğun bir ışık üretir. Görsel uyarı veya genel aydınlatma için LED tercih edilmelidir.
