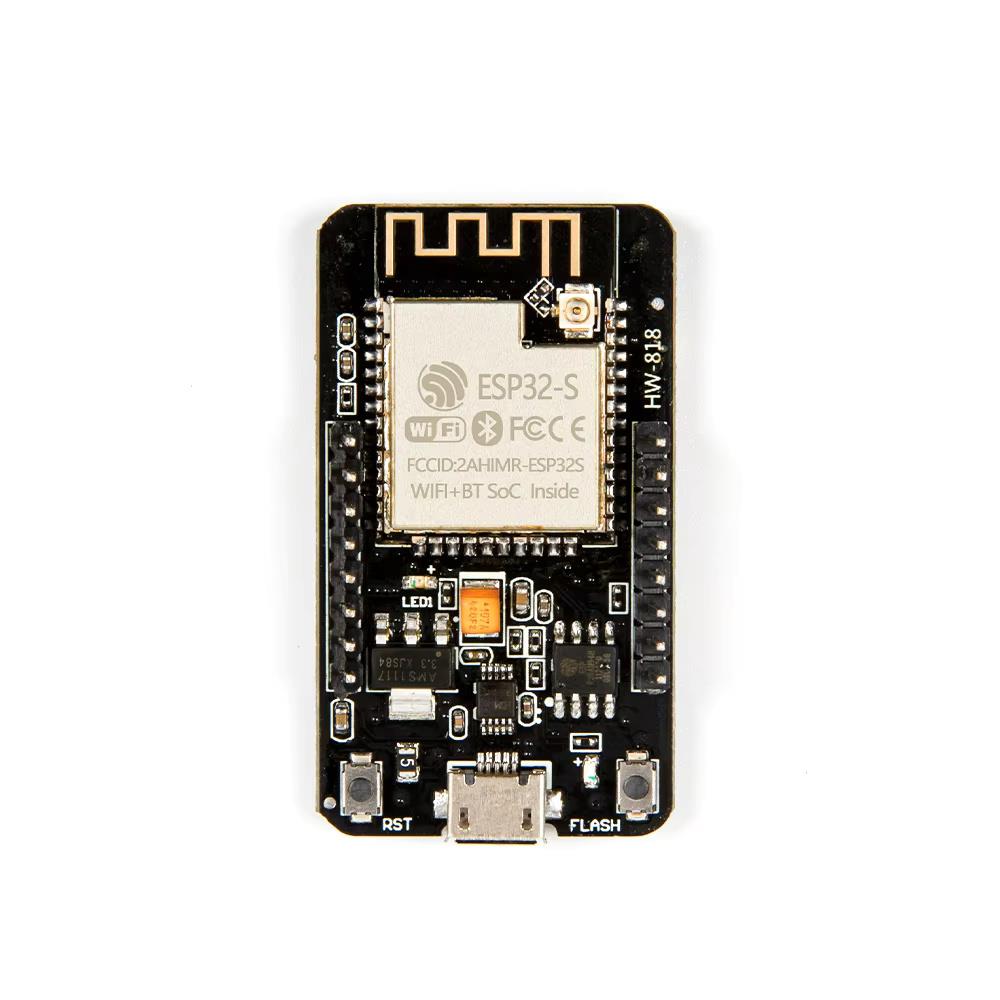

ESP32-CAM-CH340 Geliştirme Kartı ve OV2640 Kamera Modülü

Genel Ürün Özellikleri

ESP32-CAM, sadece bir geliştirme kartı değil, aynı zamanda hayal gücünüzü gerçeğe dönüştürmeniz için tasarlanmış eksiksiz bir platformdur. Düşük güç tüketimi ve yüksek performansı bir araya getiren bu modül, projelerinize akıl ve göz katar.Nesnelerin İnterneti (IoT) ve akıllı cihaz projelerinizi bir sonraki seviyeye taşımaya hazır mısınız? Karşınızda, kompakt boyutları, güçlü işlemcisi, kablosuz bağlantı yetenekleri ve entegre kamerasıyla bir devrim niteliğindeki ESP32-CAM CH340 Geliştirme Kartı. Sadece 40×27 mm’lik inanılmaz küçük bir alana, bağımsız bir sistem olarak çalışabilmesi için gereken her şeyi sığdıran bu modül, özellikle görüntü işleme, kablosuz izleme ve yüz tanıma gibi gelişmiş uygulamalar için tasarlanmıştır. Dahili CH340 çipi sayesinde, harici bir programlayıcıya ihtiyaç duymadan doğrudan Micro USB üzerinden programlanabilmesi, onu hem başlangıç seviyesindeki kullanıcılar hem de profesyoneller için vazgeçilmez bir araç haline getirir.

Hepsi Bir Arada Platform: İşlemci, WiFi ve Bluetooth

Modülün beyni, 80MHz’den 240MHz’e kadar ayarlanabilir saat hızına sahip, iki adet yüksek performanslı 32-bit LX6 CPU içeren güçlü ESP32 çipidir. Bu muazzam işlem gücü, karmaşık algoritmaları ve görüntü işlemeyi rahatlıkla gerçekleştirmesini sağlar. Ayrıca, entegre 802.11b/g/n WiFi modülü, kartınızın internete bağlanmasını, bir web sunucusu barındırmasını veya çektiği görüntüleri anlık olarak bir sunucuya yüklemesini mümkün kılar. Geleneksel Bluetooth ve Düşük Enerjili Bluetooth (BLE) desteği ise diğer akıllı cihazlar, sensörler veya akıllı telefonlarla kolayca iletişim kurmasına olanak tanır.

Yüksek Çözünürlüklü Görüntüleme: OV2640 Kamera ve Dahili Flaş

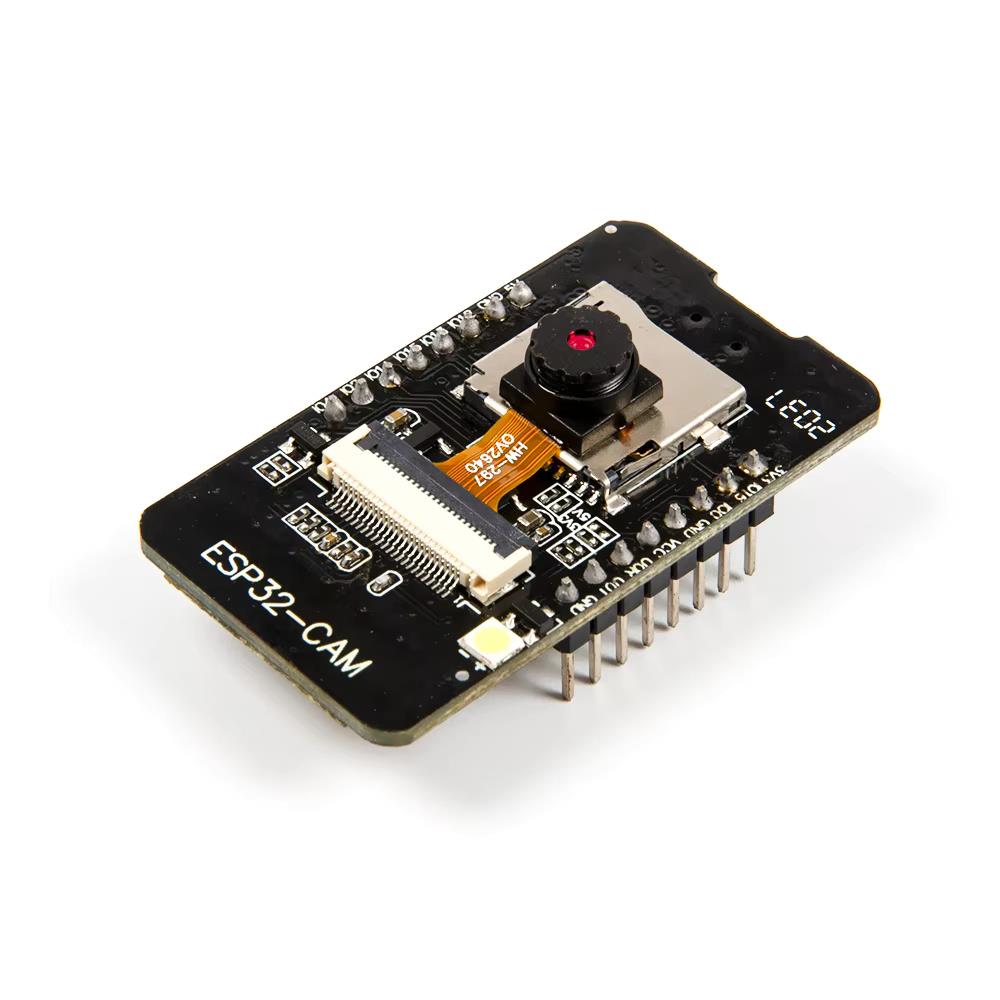

Bu kit, 2 megapiksel çözünürlüğe sahip, kaliteli bir OV2640 kamera modülü ile birlikte gelir. JPEG formatında çıktı verebilme yeteneği, özellikle web üzerinden video akışı (streaming) uygulamaları için onu son derece verimli kılar. Kart üzerinde bulunan ve oldukça parlak olan LED, düşük ışık koşullarında bir flaş görevi görerek net görüntüler elde etmenize yardımcı olur veya sürekli yakılarak bir fener olarak kullanılabilir. Bu sayede, gece görüşü veya karanlık ortamlarda izleme gerektiren projeler için ek bir donanıma ihtiyaç duymazsınız.

Kolay Programlama ve Sınırsız Genişletilebilirlik

Bu versiyonun en büyük avantajı, dahili CH340 USB-Seri dönüştürücü çipi ve Micro USB portudur. Bu, kartı programlamak için tek ihtiyacınız olan şeyin standart bir Micro USB kablosu olduğu anlamına gelir. Arduino IDE veya ESP-IDF gibi platformlarda, “AI Thinker ESP32-CAM” kartını seçerek kolayca kod yükleyebilirsiniz. Bununla birlikte, kart üzerindeki GPIO pinleri sayesinde UART, SPI, I2C ve PWM gibi protokolleri kullanarak sayısız sensör, ekran veya motor sürücü bağlayabilirsiniz. 4GB’a kadar destekleyen MicroSD kart yuvası ise çektiğiniz fotoğraf ve videoları yerel olarak depolamanıza olanak tanıyarak projelerinize esneklik katar.

Kullanım Alanları

ESP32-CAM CH340’ın yetenekleri, onu çok geniş bir proje yelpazesi için mükemmel bir seçim haline getirir:

• Kablosuz Güvenlik ve İzleme Kamerası: Ev veya ofisiniz için internet üzerinden erişebileceğiniz, hareket algıladığında bildirim gönderen basit bir güvenlik kamerası yapın.
• Akıllı Kapı Zili: Kapı ziline basıldığında fotoğraf çekip akıllı telefonunuza gönderen bir sistem tasarlayın.
• Yüz Tanıma ve Varlık Tespiti: Belirli kişileri tanıyan veya bir odada insan varlığını algılayarak ışıkları veya diğer cihazları kontrol eden akıllı sistemler geliştirin.
• Tarımsal IoT Uygulamaları: Tarlanızdaki veya seranızdaki bitkilerin durumunu uzaktan izleyerek gelişimlerini takip edin.
• QR Kod ve Barkod Okuyucular: Envanter yönetimi veya bilet kontrol sistemleri için kablosuz QR kod okuyucuları oluşturun.
• Zaman Atlamalı (Time-Lapse) Fotoğrafçılık: Belirli aralıklarla fotoğraf çekip bunları bir SD karta kaydeden veya bir web sunucusuna yükleyen cihazlar yapın.

Teknik Özellikler

Aşağıdaki tablo, ESP32-CAM CH340 Geliştirme Kartı’nın detaylı teknik özelliklerini içermektedir.

Sıkça Sorulan Sorular

Kartı Arduino IDE ile programlamaya çalıştığımda ‘Failed to connect to ESP32’ hatası alıyorum. Ne yapmalıyım?

Bu, ESP32-CAM ile ilgili en yaygın sorundur. Bu kartlar, kod yükleme moduna manuel olarak alınmalıdır. Çözüm için şu adımları izleyin:

1. Arduino IDE’de kodunuzu yazıp doğruladıktan sonra, kartınıza Micro USB kablosunu takın.

2. IDE’deki “Yükle” (Upload) butonuna basın. Alt konsolda “Connecting…….._____” yazısını gördüğünüz anda,

3. Kart üzerindeki “IO0” (veya “BOOT”) etiketli butona basılı tutun.

4. “IO0” butonuna basılı tutarken, “RST” (Reset) etiketli butona bir anlık basıp çekin.

5. “RST” butonunu bıraktıktan sonra “IO0” butonunu da bırakın. Bu işlem, kartı “Bootloader” moduna sokacak ve kod yüklemesi başlayacaktır.

Ayrıca, Arduino IDE’de Araçlar -> Kart menüsünden “AI Thinker ESP32-CAM” modelini seçtiğinizden emin olun.

Bu kartı bir LiPo pil ile çalıştırmak istiyorum. Nasıl bir yol izlemeliyim?

ESP32-CAM, kararlı bir 5V besleme gerilimine ihtiyaç duyar. Standart tek hücreli bir LiPo pil ise yaklaşık 3.7V-4.2V arasında bir gerilim sağlar. Bu nedenle, pili doğrudan kartın 5V pinine bağlayamazsınız. Pille çalıştırmak için, 3.7V’luk pil çıkışını 5V’a yükselten bir “Step-Up” veya “Booster” voltaj regülatör modülü kullanmanız gerekir. Pili bu yükseltici modülün girişine, modülün 5V çıkışını ise ESP32-CAM’in 5V ve GND pinlerine bağlayarak güvenli ve kararlı bir besleme sağlayabilirsiniz.

Neden sadece OV2640 kamera ile JPEG formatında görüntü alabiliyorum?

Bu durum, kamera sensörlerinin donanımsal yetenekleriyle ilgilidir. OV2640 kamera modülü, kendi içinde ham görüntü verisini sıkıştırarak JPEG formatına dönüştürebilen bir donanım motoruna sahiptir. Bu, ESP32’nin işlemci yükünü büyük ölçüde azaltır ve hızlı bir şekilde görüntü alıp göndermeyi sağlar. BMP veya GRAYSCALE gibi formatlar ise ham, sıkıştırılmamış verilerdir ve bu formatlarda görüntü almak için ESP32’nin tüm veriyi kendisinin işlemesi gerekir. OV2640 JPEG desteği sunduğu için çoğu uygulamada (özellikle web sunucu üzerinden görüntü akışı) en verimli ve tercih edilen yöntemdir.

Dahili PCB anten yerine harici bir anten takabilir miyim?

Evet, bu mümkündür ve daha iyi bir WiFi sinyal gücü için harika bir seçenektir. Kartın üzerinde, PCB antenin hemen yanında küçük bir u.FL konnektörü bulunur. Fabrika ayarında, sinyal yolu dahili PCB antene yönlendirilmiştir. Harici anten kullanmak için, çok ince bir havya ucuyla, anten yolunu seçen minik bir sıfır-ohm’luk direnci (genellikle bir köprü gibi görünür) PCB anten konumundan söküp u.FL konnektörünün yoluna lehimlemeniz gerekir. Bu işlem hassaslık gerektirdiği için dikkatli yapılmalıdır.
