HC05 6 Pin Kablosuz Bluetooth Master/Slave Modülü

Neden HC-05 Bluetooth Modülü Tercih Edilmeli?

HC-05 Bluetooth modülü, mikrodenetleyici projelerinde Wi-Fi ağına ihtiyaç duymadan kısa mesafeli kablosuz seri haberleşme kurmak için yaygın kullanılan bir çözümdür. UART haberleşme mantığı sayesinde Arduino kodlarında seri port üzerinden veri gönderip almak oldukça pratiktir.

HC-05’in en önemli avantajlarından biri master ve slave mod desteğidir. Slave modda telefon, bilgisayar veya başka bir Bluetooth cihazından bağlantı alabilir. Master modda ise uygun şekilde yapılandırılmış başka bir Bluetooth modüle bağlanacak şekilde ayarlanabilir. Bu yapı, iki mikrodenetleyici arasında kablosuz bağlantı veya telefondan Arduino kontrolü gibi projelerde esneklik sağlar.

Öne Çıkan Özellikler

• HC-05 Bluetooth seri modül: Mikrodenetleyici projelerine kablosuz UART haberleşme özelliği kazandırır.
• Bluetooth 2.0+EDR desteği: Klasik Bluetooth seri port haberleşmesi için uygundur.
• 2.4GHz haberleşme frekansı: Kısa mesafeli kablosuz veri aktarımı için 2.4GHz bandında çalışır.
• Master ve slave mod: AT komutlarıyla ana cihaz veya bağlantı alan cihaz olarak yapılandırılabilir.

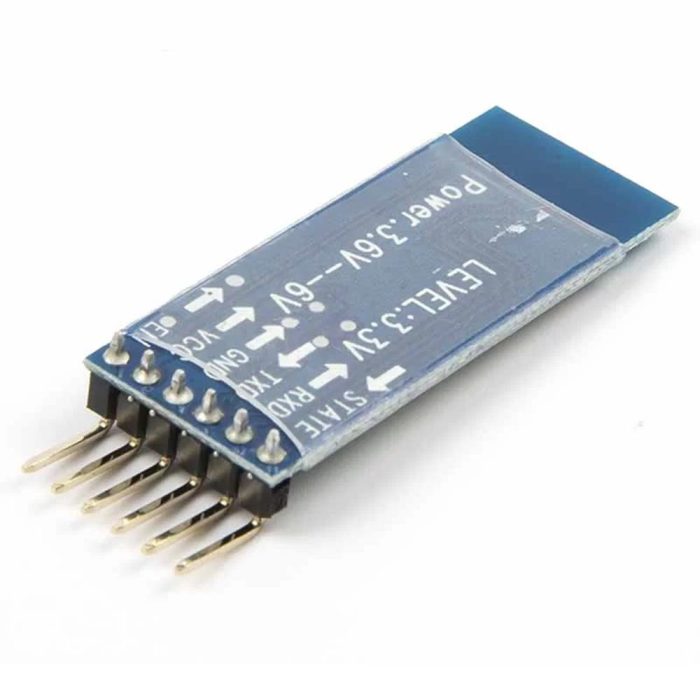

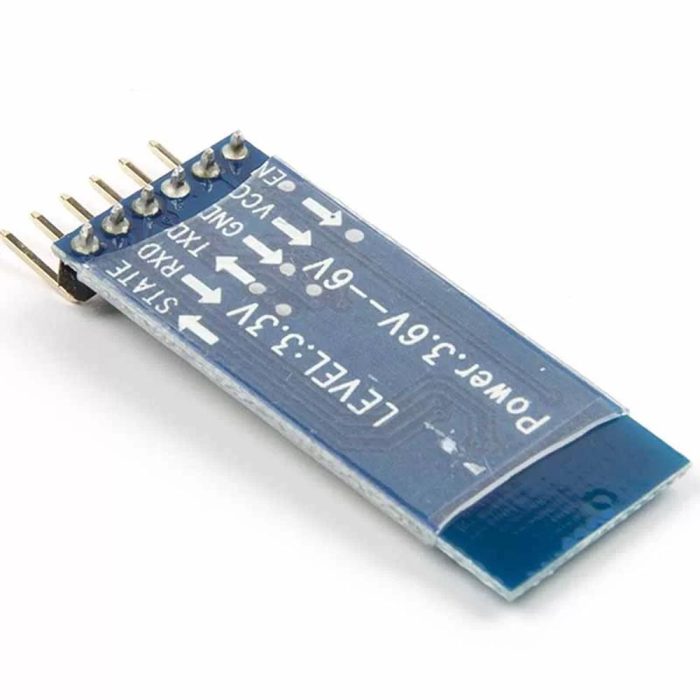

• 6 pinli bağlantı: EN, VCC, GND, RXD, TXD ve STATE pinleriyle devre bağlantısı yapılabilir.
• AT komut modu: Cihaz adı, eşleşme şifresi, baud rate ve rol ayarları değiştirilebilir.
• Varsayılan ad ve şifre: Birçok modülde varsayılan ad HC-05, varsayılan eşleşme şifresi 1234’tür.
• Yaklaşık 10 metre mesafe: Açık alan ve uygun koşullarda kısa mesafeli kablosuz bağlantı için kullanılabilir.
• Arduino uyumlu kullanım: Hardware Serial veya SoftwareSerial üzerinden Arduino projelerine entegre edilebilir.

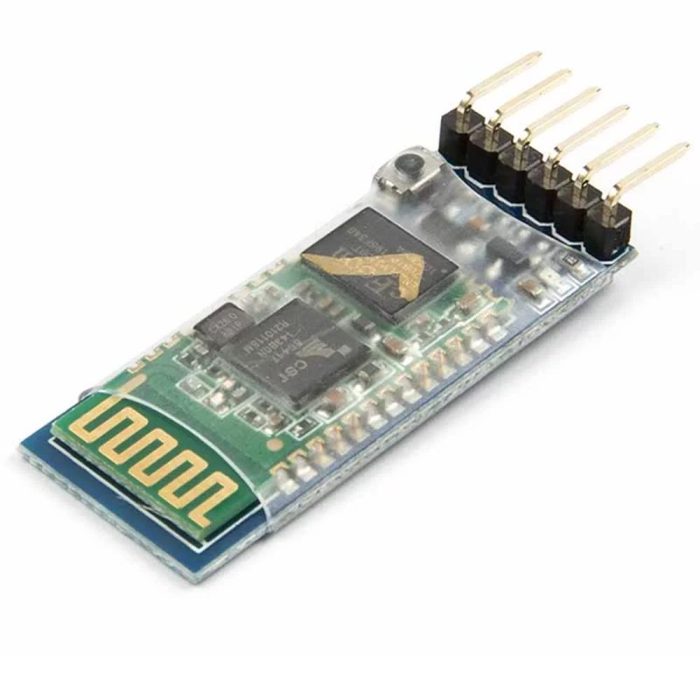

• Butonlu kart yapısı: Bazı serilerde AT moduna giriş için modül üzerindeki buton kullanılabilir.

Nerelerde Kullanılır?

HC-05 Bluetooth serial modül, kablo bağlantısı olmadan UART tabanlı veri aktarımı yapılması gereken hobi, eğitim ve prototipleme projelerinde kullanılabilir. Telefon, bilgisayar veya başka bir Bluetooth modül üzerinden mikrodenetleyiciye komut göndermek ya da sensör verilerini kablosuz izlemek için tercih edilebilir.

HC-05 Bluetooth Modülü Ne İşe Yarar?

HC-05 Bluetooth modülü, mikrodenetleyici ile Bluetooth destekli cihaz arasında seri veri köprüsü oluşturur. Mikrodenetleyici tarafında TX/RX UART pinleri kullanılır; Bluetooth tarafında ise eşleşen cihazla kablosuz bağlantı kurulur. Böylece kablo kullanmadan komut gönderme, sensör verisi okuma veya terminal üzerinden haberleşme yapılabilir.

Örneğin bir Arduino robot arabaya HC-05 bağlanarak telefondaki Bluetooth terminal uygulamasından ileri, geri, sağ, sol komutları gönderilebilir. Benzer şekilde sıcaklık, nem, mesafe veya gaz sensörü verileri seri olarak Bluetooth üzerinden bilgisayara veya Android cihaza aktarılabilir.

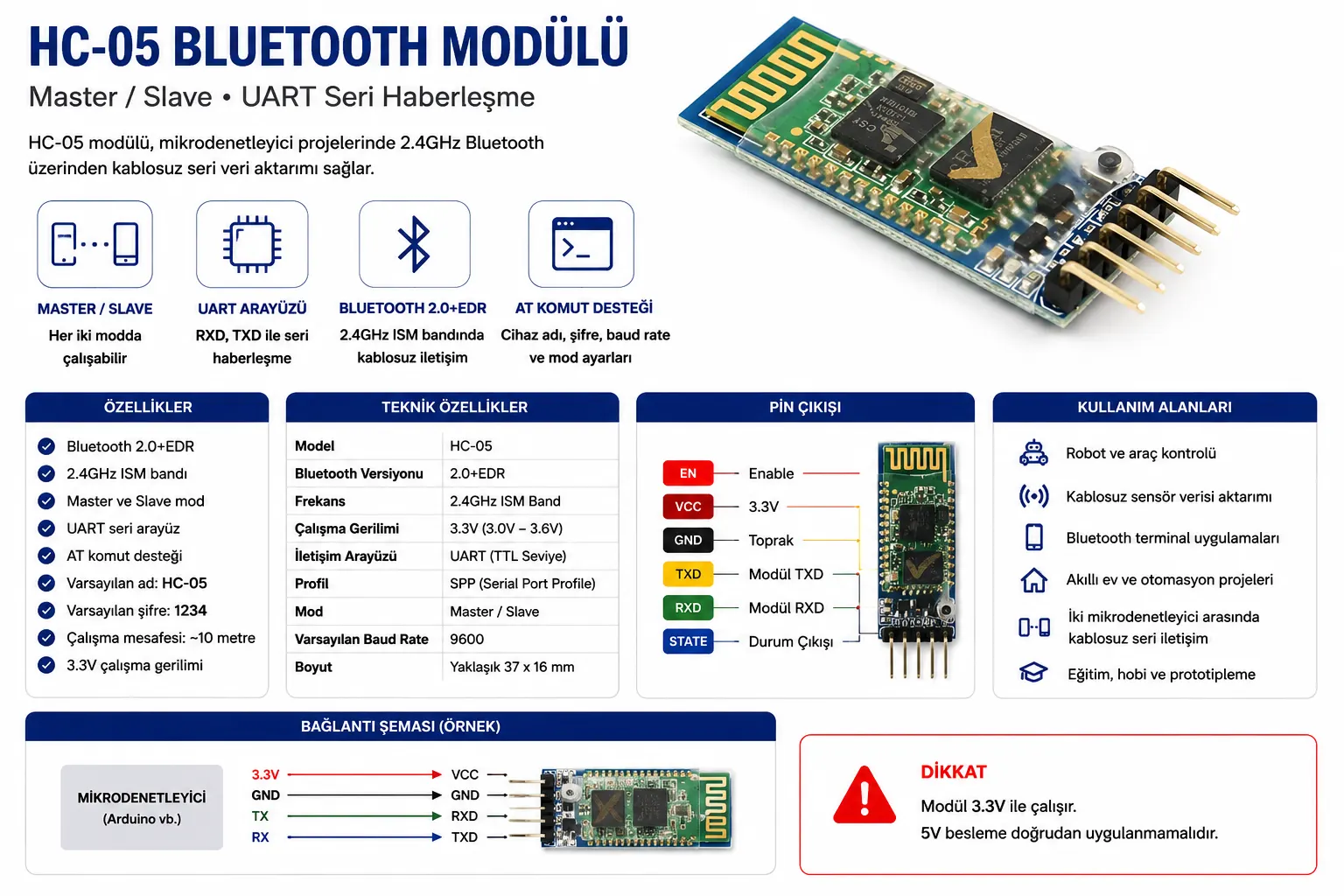

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Besleme pinini kontrol edin: VCC ve GND bağlantıları modül üzerindeki pin dizilimine göre yapılmalıdır. Taşıyıcı kart üzerinde regülatör olsa bile kart üzerindeki etiket ve ürün varyantı kontrol edilmelidir.
2. RX/TX çapraz bağlanır: HC-05 TXD pini mikrodenetleyici RX pinine, HC-05 RXD pini mikrodenetleyici TX pinine bağlanmalıdır.
3. RX pinini 3.3V seviyesinde kullanın: Arduino Uno gibi 5V lojik çıkış veren kartlarda Arduino TX hattından HC-05 RX pinine giderken direnç bölücü veya seviye dönüştürücü kullanılması önerilir.
4. Ortak GND kullanın: Harici besleme veya farklı kontrol kartı kullanılıyorsa HC-05 GND hattı ile mikrodenetleyici GND hattı ortaklanmalıdır.
5. Baud rate değerini doğrulayın: Veri modunda birçok modül 9600 bps ile gelir; bazı serilerde farklı olabilir. AT komutlarıyla mevcut hız sorgulanabilir.
6. AT moduna giriş yöntemini kontrol edin: Butonlu modüllerde AT moduna geçmek için enerji verme sırasında butona basılı tutmak gerekebilir. Bazı varyantlarda EN/KEY pini kullanılmalıdır.
7. Arduino kod yükleme sırasında bağlantıyı ayırın: Arduino Uno’da D0/RX ve D1/TX pinleri USB programlama hattıyla ortak olduğundan HC-05 bağlıyken kod yükleme sorunları yaşanabilir.
8. Telefon uyumluluğunu kontrol edin: HC-05 klasik Bluetooth SPP modülüdür. Android cihazlarla yaygın şekilde kullanılır; iOS cihazlarda klasik SPP desteği sınırlı olduğu için her uygulamada çalışmayabilir.

HC-05 ile HC-06 Arasındaki Fark Nedir?

HC-05 ve HC-06 modülleri Bluetooth üzerinden UART seri haberleşme kurmak için kullanılır. Temel fark, HC-05 Bluetooth modülü master ve slave modda yapılandırılabilirken HC-06 modülünün çoğu varyantının yalnızca slave modda çalışmasıdır.

Telefon veya bilgisayardan Arduino’ya bağlantı kurulacak basit projelerde HC-06 yeterli olabilir. İki Bluetooth modül arasında otomatik bağlantı, master rolü veya daha esnek yapılandırma gereken projelerde HC-05 daha uygun bir seçimdir.

HC-05 ile BLE Modüller Arasındaki Fark Nedir?

HC-05, klasik Bluetooth 2.0+EDR ve SPP seri port profili mantığıyla çalışan bir modüldür. BLE modüller ise Bluetooth Low Energy standardını kullanır ve genellikle mobil uygulama, düşük güç tüketimi ve GATT servisleri üzerinden veri aktarımı için tercih edilir.

Arduino ile Android Bluetooth terminal uygulaması üzerinden seri haberleşme yapılacaksa HC-05 oldukça pratik bir çözümdür. Düşük güç tüketimi, iOS uyumluluğu veya modern mobil uygulama entegrasyonu hedefleniyorsa BLE destekli modüller değerlendirilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu HC-05 6 pin Bluetooth master/slave modülü, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, STM32, PIC mikrodenetleyiciler, jumper kablolar, breadboard, dirençler, seviye dönüştürücü modüller, robot araba kitleri, sensör modülleri ve Bluetooth terminal uygulamalarıyla birlikte kullanılabilir. Projede kullanılacak kartın lojik seviyesi, UART pinleri ve baud rate ayarı mutlaka kontrol edilmelidir.

Teknik Referans

HC-05 modülünün AT komutları, veri modu, komut modu, varsayılan baud rate ve bağlantı mantığı hakkında daha fazla bilgi için
HC-05 AT komutları teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x HC-05 6 Pin Kablosuz Bluetooth Master/Slave Modülü Butonlu

Sık Sorulan Sorular

HC-05 Bluetooth modülü nedir?

HC-05 Bluetooth modülü, mikrodenetleyici projelerinde UART üzerinden kablosuz seri haberleşme kurmak için kullanılan klasik Bluetooth 2.0+EDR destekli modüldür.

HC-05 Arduino ile kullanılabilir mi?

Evet. HC-05, Arduino kartlarıyla RX/TX seri haberleşme pinleri üzerinden kullanılabilir. Arduino TX hattından HC-05 RX pinine bağlantıda seviye düşürme yapılması önerilir.

HC-05 master ve slave mod destekler mi?

Evet. HC-05 modülü AT komutlarıyla master veya slave modda kullanılacak şekilde yapılandırılabilir.

HC-05 varsayılan şifresi nedir?

Birçok HC-05 modülünde varsayılan eşleşme şifresi 1234’tür. Bazı varyantlarda 0000 olabilir.

HC-05 varsayılan baud rate değeri nedir?

Veri modunda birçok HC-05 modülü 9600 bps ile gelir. AT modunda birçok modül 38400 bps kullanır. Ancak varyanta göre farklılık olabileceği için AT komutlarıyla kontrol edilmelidir.

HC-05 iPhone ile kullanılabilir mi?

HC-05 klasik Bluetooth SPP modülüdür. iOS cihazlarda klasik SPP desteği sınırlı olduğu için iPhone/iPad projelerinde genellikle BLE destekli modüller tercih edilmelidir.

HC-05 ile HC-06 arasındaki fark nedir?

HC-05 master ve slave modda yapılandırılabilir. HC-06 modüllerinin çoğu ise yalnızca slave modda kullanılır.

HC-05 kaç metre mesafede çalışır?

Açık alanda yaklaşık 10 metre haberleşme mesafesi beklenebilir. Gerçek mesafe ortam engelleri, güç beslemesi, anten yapısı ve RF parazitine göre değişir.

HC-05 BLE modülü müdür?

Hayır. HC-05 BLE modülü değildir. Klasik Bluetooth 2.0+EDR ve seri port haberleşme mantığıyla çalışan bir modüldür.
