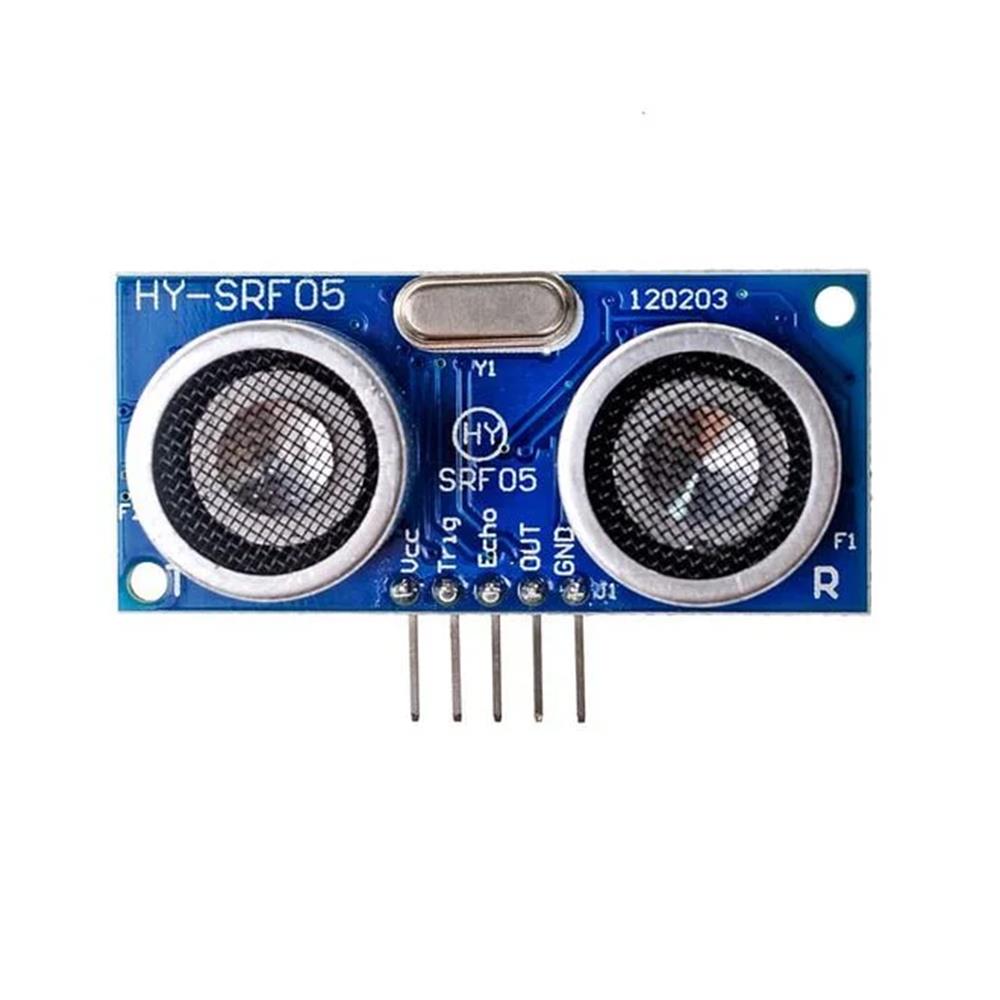

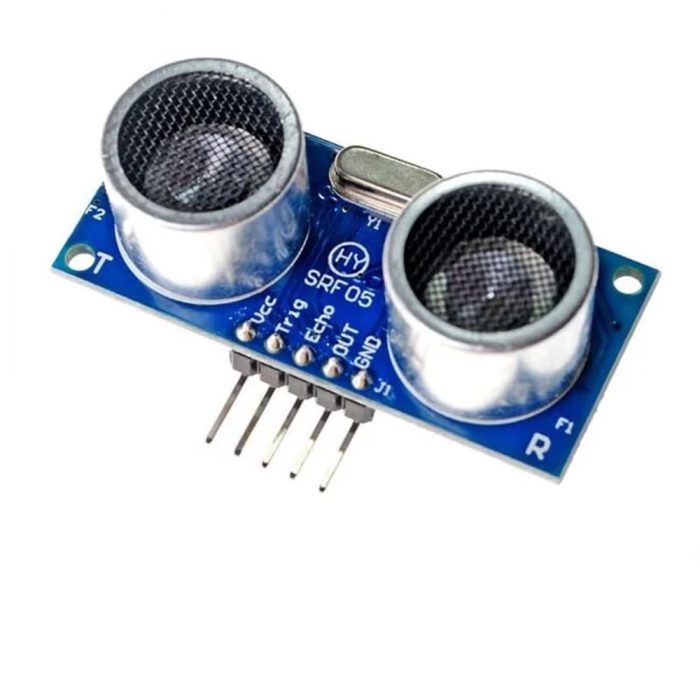

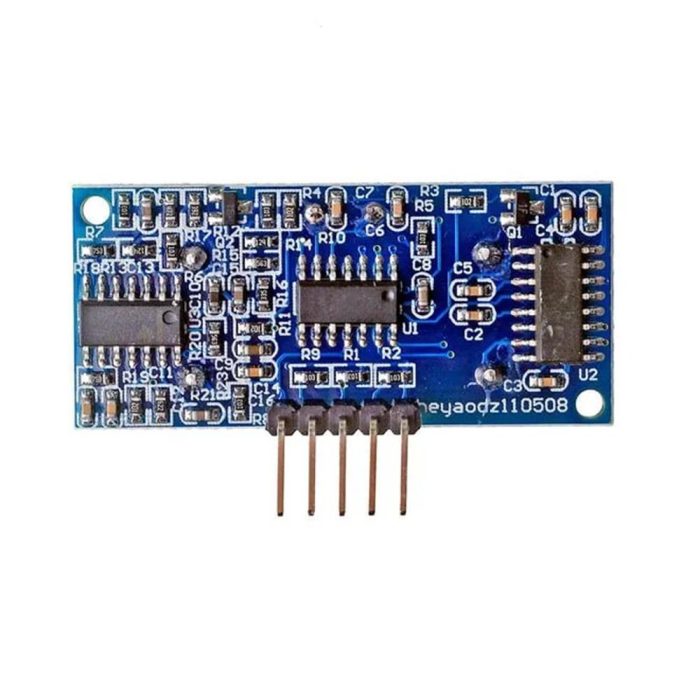

HY-SRF05 2-450 cm Ultrasonik Mesafe Sensörü – 5 Pin

Ürün İsmi: HY-SRF05 2-450 cm Ultrasonik Mesafe Sensörü – 5 Pin

Ürün Açıklaması:

HY-SRF05, 2 cm ile 450 cm aralığında mesafeleri ölçebilen ultrasonik bir mesafe sensörüdür. Genellikle mesafe ölçümü ve nesne varlığını algılama amacıyla kullanılır. 5V voltaj ile çalışır ve ölçülen mesafeye orantılı bir sinyal çıkarır. Cisimlerin rengi veya aydınlatması gibi faktörlerden bağımsız olarak mesafe ölçümü yapabilir. HC-SRO4 modeline kıyasla daha yüksek hassasiyete sahip bir sensördür.

Çalışma Prensibi:

HY-SRF05, 2 mm ile 4.5 cm arasındaki mesafeleri 2 mm hassasiyetle ölçebilir. Verici dönüştürücü, ultrasonik dalgalar gönderir ve önündeki cisimlerden ses dalgalarını yansıtır. Alıcı dönüştürücü bu yansımaları alır. Sensörü kullanmak için önce Trig pini üzerine 10us süreli 5V darbe uygulanır. Sensör daha sonra 40KHz frekansında (insan işitme aralığının dışında) 8 ultrasonik darbe gönderir. Eğer ses dalgaları yansıtılırsa, Echo pini yüksek olur ve bu yansımaların mesafe hesaplamasında kullanılan darbeyi üretir. Ses dalgaları yansımazsa, 38 ms’lik bir süre sonrasında Echo pini düşer ve önünde bir cismin olmadığını belirten bir darbe üretir.

Teknik Özellikler:

• Giriş Gerilimi: 5V/DC
• Çektiği Akım: 15mA
• Çalışma Frekansı: 40Hz
• Minimum Algılama Mesafesi: 2cm
• Maksimum Algılama Mesafesi: 450cm
• Görme Açısı: 15°
• Tetik Bacağı Giriş Sinyali: 10us TTL Darbesi
• Echo Çıkış Sinyali: Giriş TTL Sinyali ve Mesafe Oranı.

Paket İçeriği:

• 1 Adet HY-SRF05 2-450 cm Ultrasonik Mesafe Sensörü – 5 Pin
