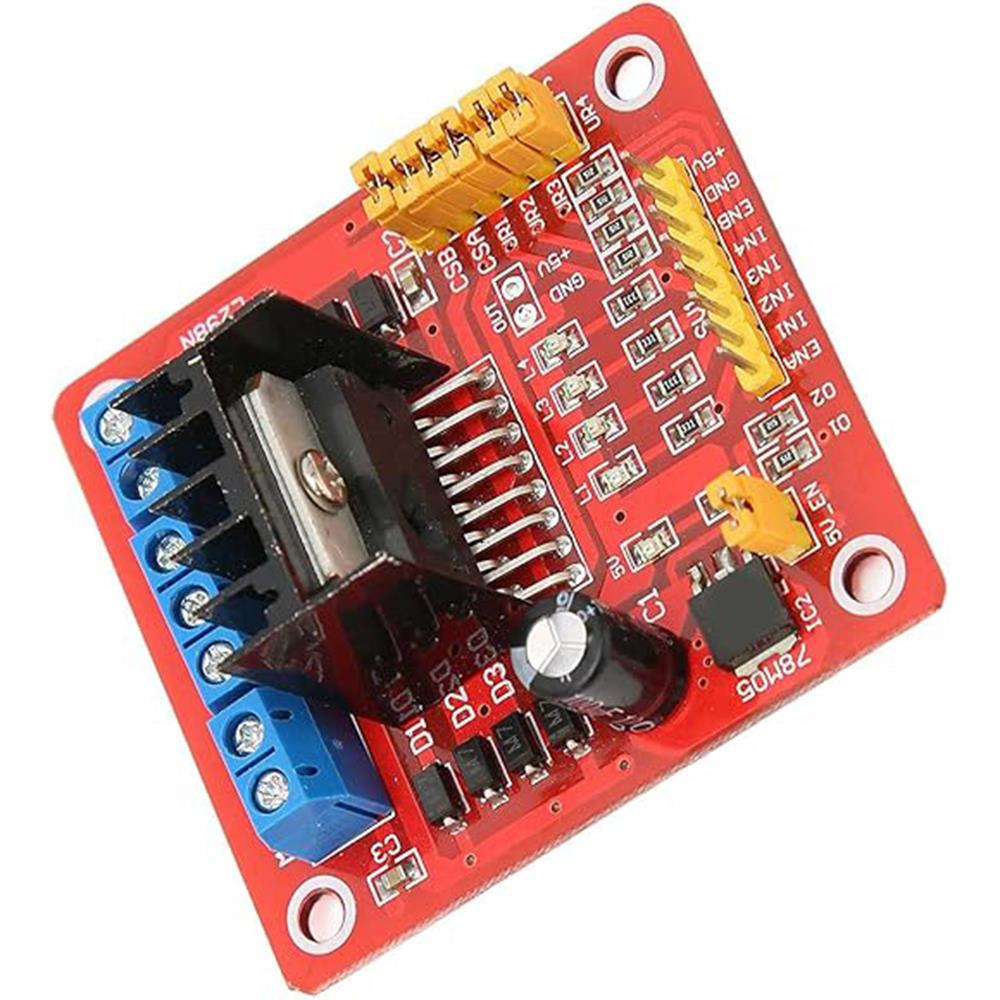

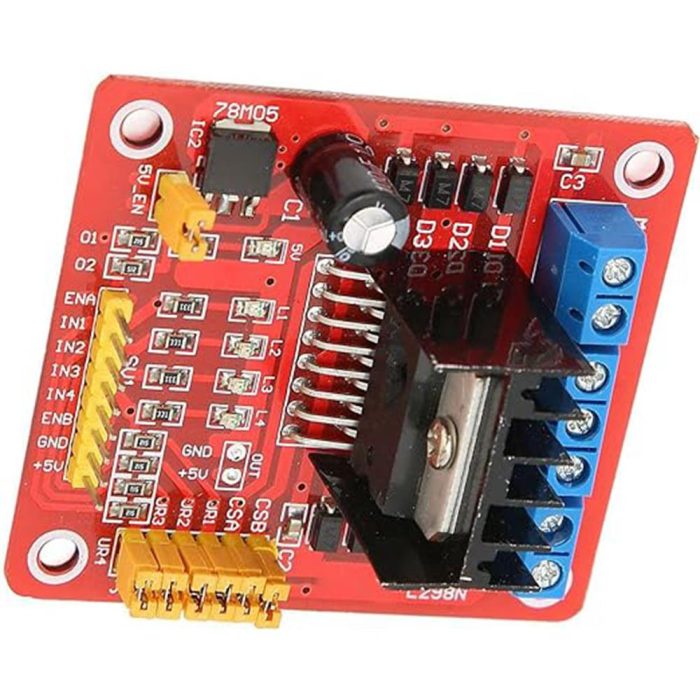

Ürün İsmi: L298N Çift H Köprülü DC Step Motor Sürücü Kartı
Ürün Açıklaması:
Wb291111, üzerinde L298N motor sürücü entegresi bulunan bir motor sürücü devresidir. İki adet dc motor yada bir adet 4 kablolu step motor sürebilir..
Teknik Özellikler:
- L298N Çift H Köprülü Sürücü Çipi
- Desteklediği Motorlar: İki adet DC motor veya bir adet 4 kablolu step motor
- Besleme Gerilimi (VMS): +5V – 35V arası
- Maksimum Akım: 2A / köprü
- VSS Mantıksal Besleme Gerilimi: 4,5V – 5,5V
- Giriş Kontrol Sinyali Gerilim Aralığı: H: 4,5V – 5,5V / L: 0V
- Maksimum Güç Tüketimi: 20W
- Çalışma Sıcaklığı: -25°C ila 130°C
- Kart Boyutu: 55mm x 60mm x 30mm
- Kart Ağırlığı: 33g
- Diğer Özellikler: Yön Kontrol Göstergesi LED’i, Güç Göstergesi LED’i.

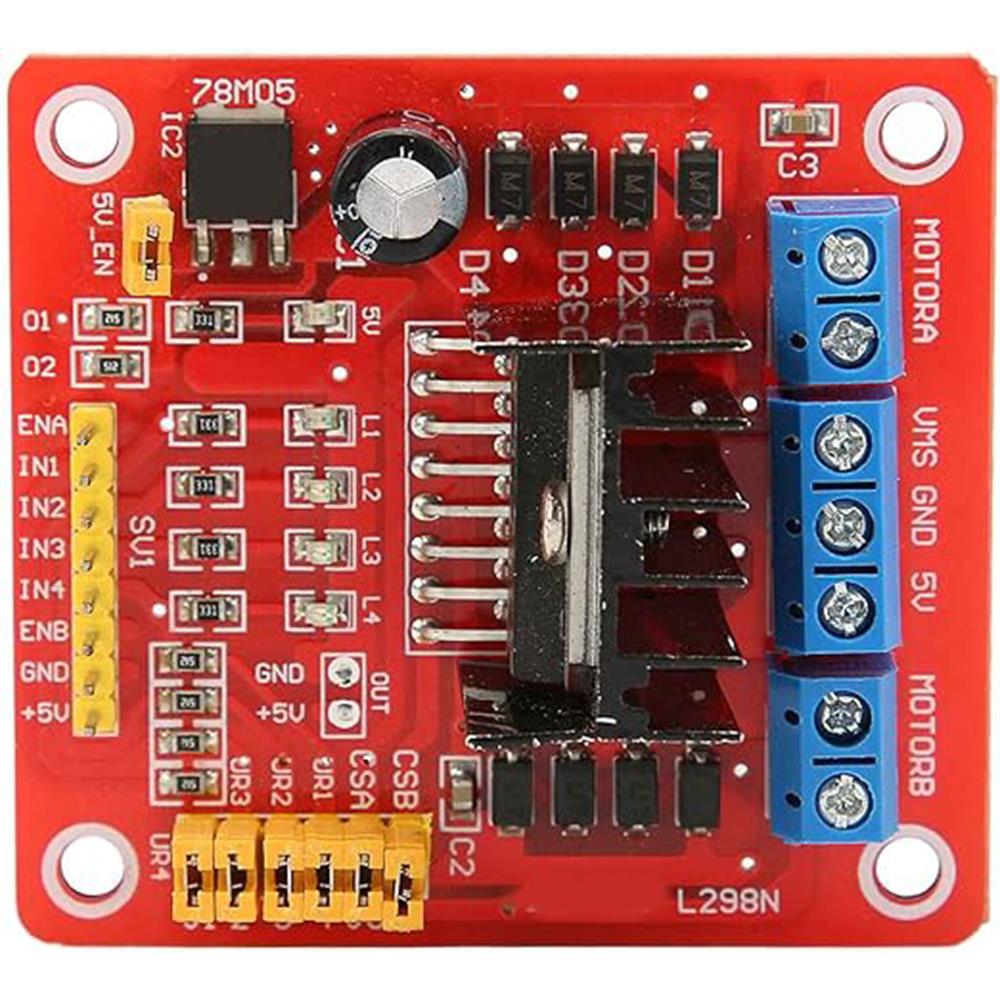

Pin Bağlantıları:
- ENA: Sol motor kanalını aktif eden pin.
- IN1: Sol motor 1. giriş
- IN2: Sol motor 2. giriş
- IN3: Sağ motor 1. giriş
- IN4: Sağ motor 2. giriş
- ENB: Sağ motor kanalını aktif eden pin
- MotorA: Sol motor çıkışı
- MotorB: Sağ motor çıkışı
- VMS: Besleme voltaj girişi (4.8V – 24V)
- GND: Toprak bağlantısı
- 5V: 5V çıkışı
Örneklenecek Olursa;:
- CSA: Motor sürücü kanalının akım çıkışıdır. Jumper çıkarıldığında, akım değeri analog voltaj olarak okunabilir.
- CSB: B motor sürücü kanalının akım çıkışıdır. Jumper çıkarıldığında, akım değeri analog voltaj olarak okunabilir.
- V1, V2, V3, V4: IN1, IN2, IN3, IN4 girişlerini 5V’a çeken pull-up dirençleri.
- 5V-EN: 7805 hattını aktif ve pasif hale getiren jumper. 5V çıkışı aktif olur ve buradan 5V çekilebilir. Jumper çıkartılırsa bu şapka pasif hale gelir.
Paket İçeriği:
- 1 Adet L298N Çift H Köprülü DC Step Motor Sürücü Kartı
