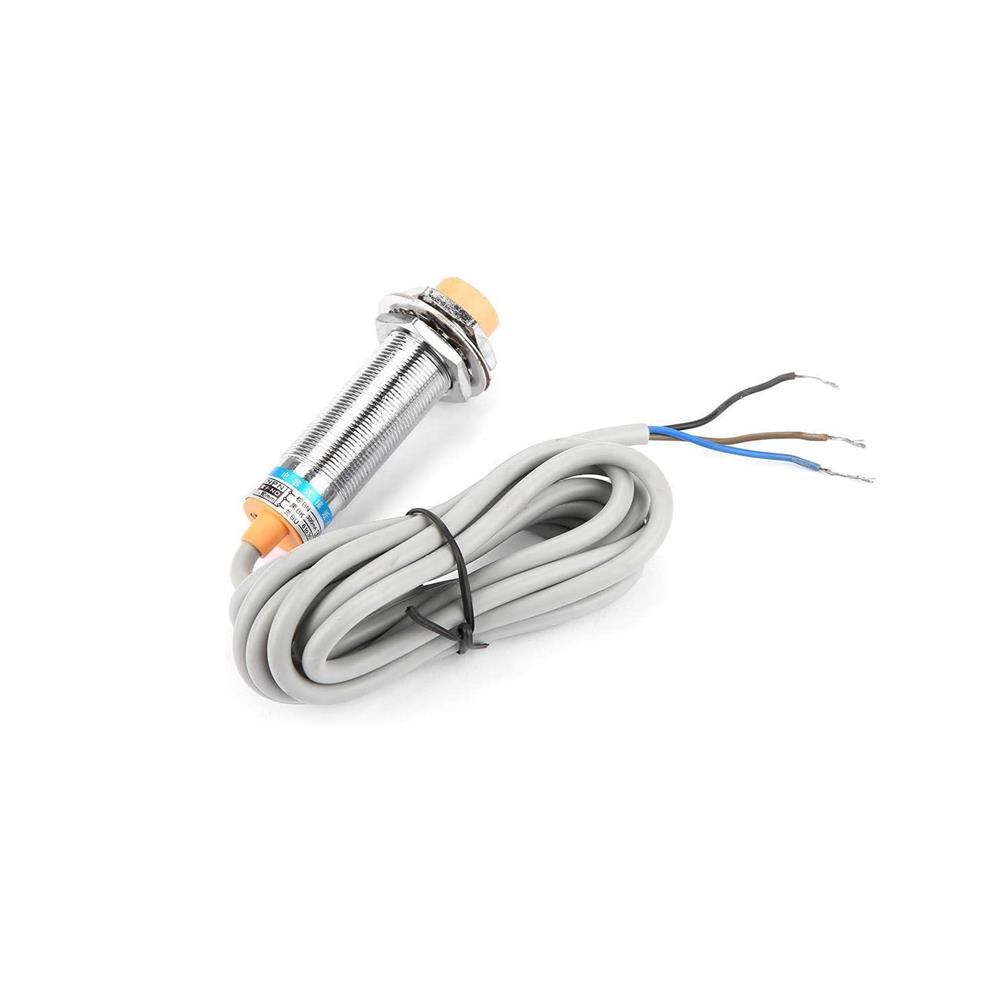

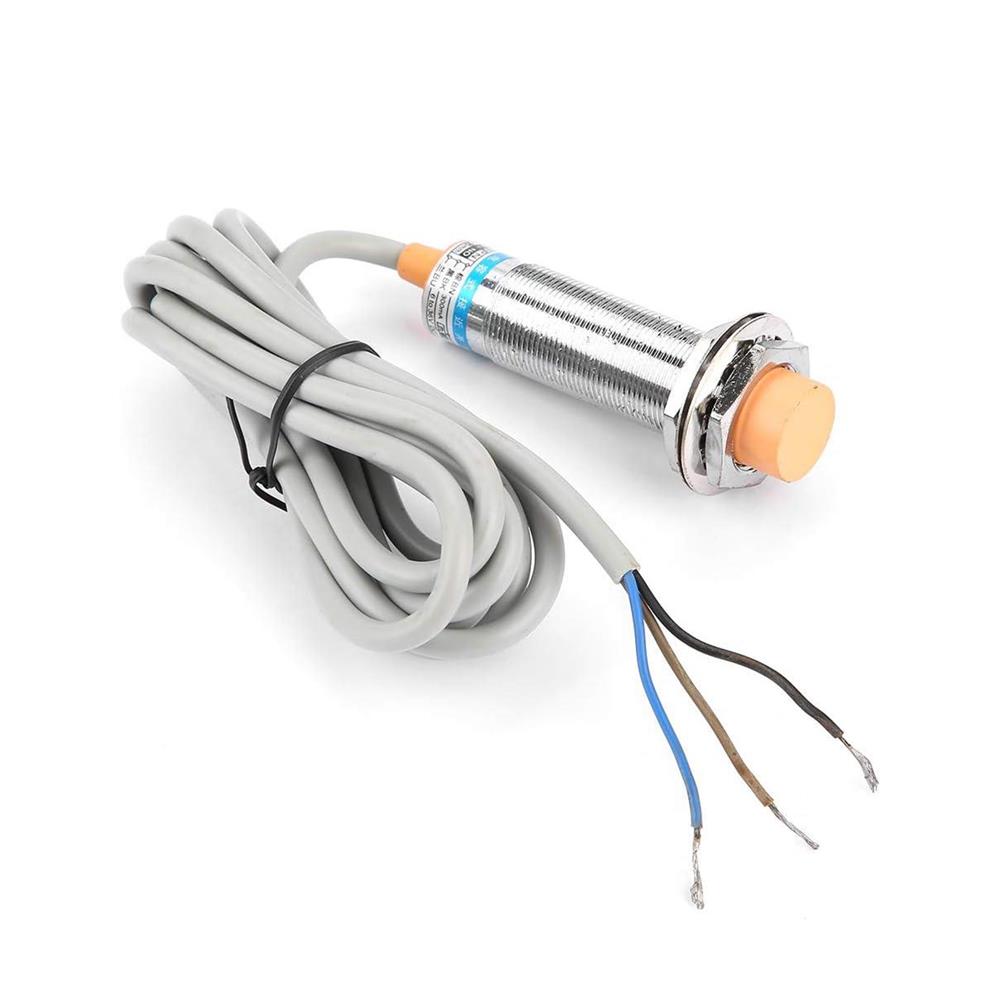

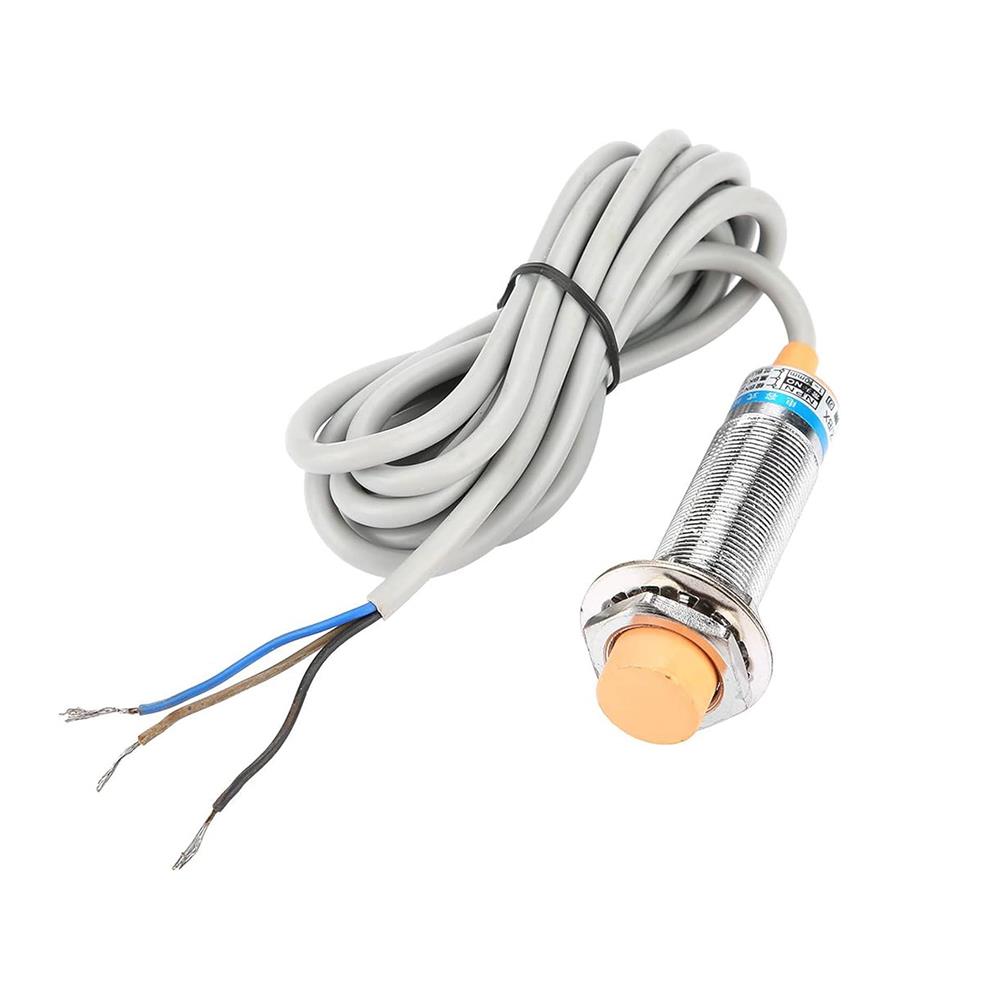

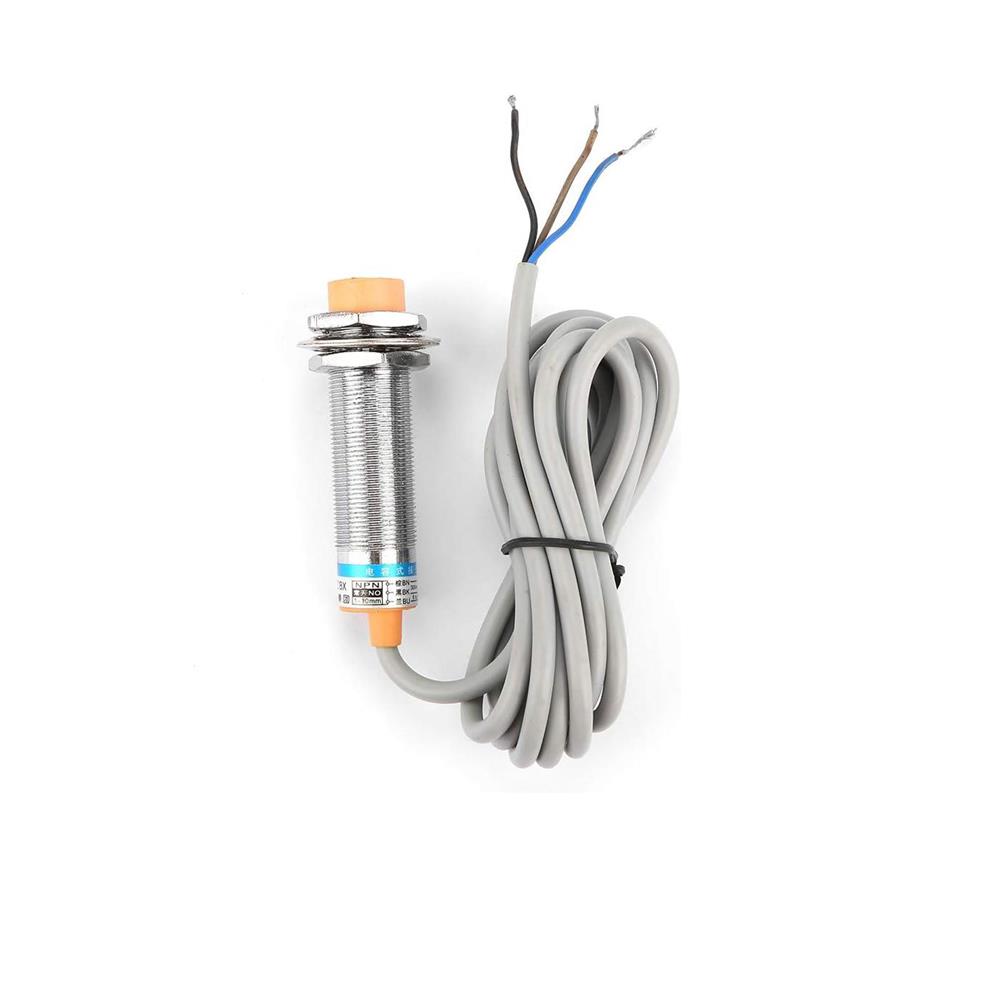

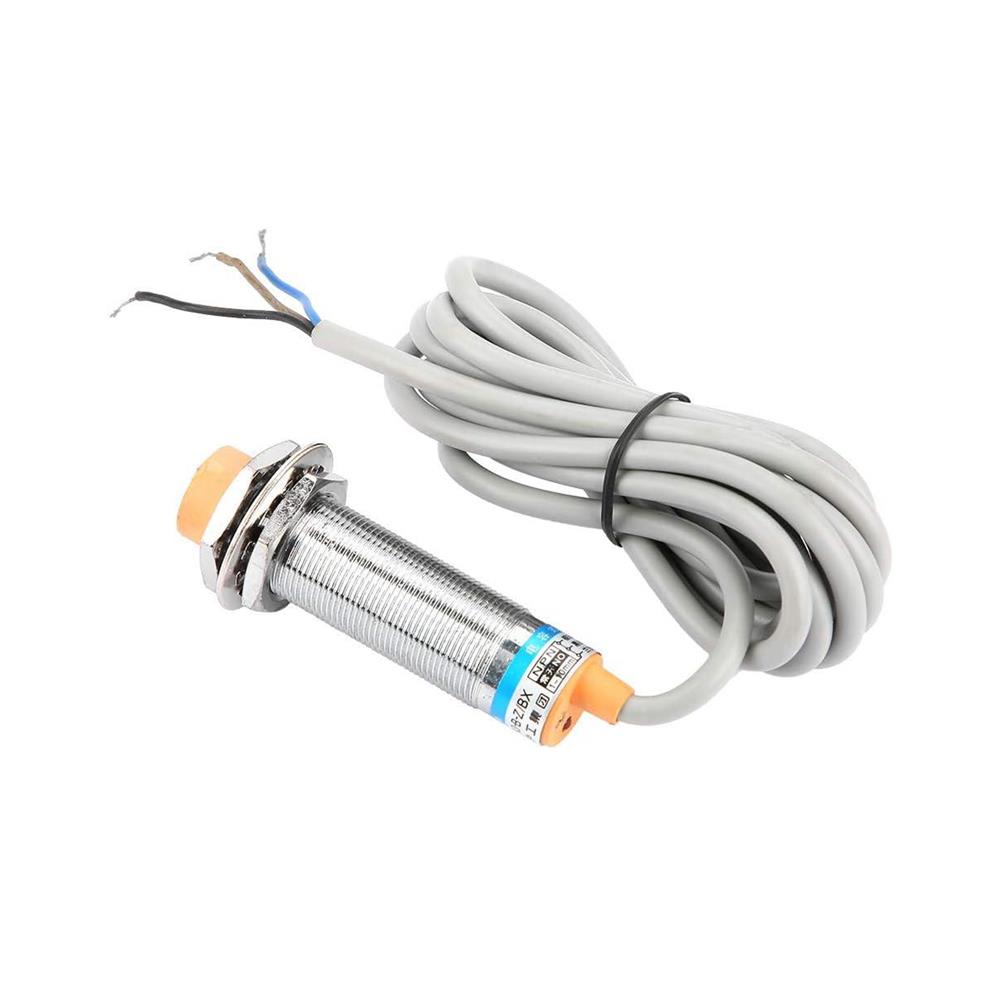

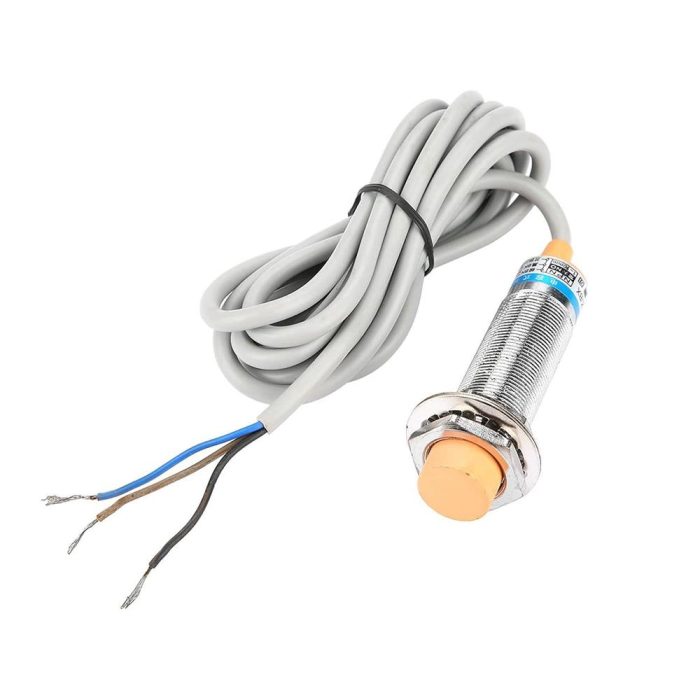

LJC18A3-H-Z/BY Kapasitif Yakinlik Sensörü
LJC18A3-H-Z/BY, endüstriyel otomasyon ve makine kontrol sistemleriniz için tasarlanmis yüksek performansli bir kapasitif yakinlik sensörüdür. Endüktif sensörlerin aksine, sadece metal nesnelerle sinirli kalmayan bu teknoloji harikasi, 1mm ile 10mm arasinda ayarlanabilir bir mesafeden çok çesitli materyalleri temassiz olarak algilama yetenegine sahiptir. Bu sayede, otomasyon projelerinize essiz bir esneklik ve zeka katmanizi saglar. Plastik, su, yag, cam, ahsap ve hatta toz halindeki maddeleri bile güvenilir bir sekilde tespit edebilmesi, onu standart sensörlerin yetersiz kaldigi uygulamalar için vazgeçilmez kilar. Genis çalisma voltaji araligi (DC 6-36V) ve endüstri standardi PNP NO (Normalde Açik) çikisi ile mevcut sistemlerinize kolayca entegre olur.
Genel Ürün Özellikleri
LJC18A3-H-Z/BY, saglam M18 (18mm çapinda) metal ve plastik gövdesi ile zorlu endüstriyel ortamlarda bile uzun ömürlü bir kullanim sunar. Sensörün arka kisminda bulunan hassas ayar potansiyometresi, farkli malzemeler ve ortam kosullari için algilama mesafesini kolayca kalibre etmenize olanak tanir. Ayrica, algilama durumunu anlik olarak gösteren parlak durum LED'i sayesinde, sistemin çalismasini görsel olarak takip etmek ve ariza tespiti yapmak son derece kolaydir.
PNP NO (Normalde Açik) Çikis Yapisi
Bu sensör, endüstriyel otomasyonda yaygin olarak kullanilan
PNP (Pozitif-Negatif-Pozitif) çikis tipine sahiptir. "Normalde Açik" (Normally Open) yapisi, sensör bir cisim algilamadigi sürece çikis devresinin açik oldugu ve sinyal vermedigi anlamina gelir. Bir cisim algilama mesafesine girdiginde ise, çikis devresi kapanir ve sinyal hatti (Siyah kablo) üzerinden pozitif (+) bir voltaj sinyali gönderir. Bu yapi, özellikle endüstriyel PLC'ler (Programlanabilir Lojik Kontrolörler) ve mikrodenetleyicilerle (Arduino, Raspberry Pi vb.) tam uyumlu ve güvenilir bir çalisma saglar.
Kullanim Alanlari
Bu sensörün genis malzeme algilama kabiliyeti, onu sayisiz uygulama için mükemmel bir seçenek haline getirir:
- Seviye Kontrolü (Sivi ve Toz): Plastik veya cam bir tankin disina monte edilerek, içindeki sivinin (su, yag, kimyasallar) veya toz halindeki malzemenin (tahil, un, plastik granül) seviyesini tanki delmeden, temassiz olarak kontrol eder.
- Konumlandirma ve Sinirlama: Makinelerdeki hareketli parçalarin baslangiç ve bitis noktalarini (limit switch) belirlemek, robotik kollarda pozisyon tespiti yapmak için idealdir.
- Sayma Islemleri: Bir konveyör bandindan geçen plastik siselerin, ahsap bloklarin, karton kutularin veya gida paketlerinin temassiz olarak sayilmasi islemlerinde yüksek dogruluk sunar.
- Malzeme Varlik/Yokluk Tespiti: Bir besleme hunisinde veya boru hattinda malzemenin olup olmadigini kontrol ederek üretim süreçlerinin kesintisiz devam etmesini saglar.
- Kagit ve Ambalaj Sanayi: Kagit bobinlerinin varligini, kopmalari veya ambalaj makinelerindeki ürün akisini denetlemek için kullanilir.
Teknik Özellikler
| Temel Bilgiler |
| Model |
LJC18A3-H-Z/BY |
| Sensör Tipi |
Kapasitif Yakinlik Sensörü |
| Gövde Çapi |
18mm (M18) |
| Elektriksel Özellikler |
| Çalisma Voltaji |
DC 6V - 36V |
| Çikis Tipi |
PNP NO (Normalde Açik) |
| Maksimum Çikis Akimi |
300mA |
| Kablo Yapisi |
3 Telli (Kahverengi, Mavi, Siyah) |
| Performans ve Çevre Kosullari |
| Algilama Mesafesi |
1mm - 10mm (Ayarlanabilir) |
| Hassasiyet Ayari |
Evet (Potansiyometre ile) |
| Durum Göstergesi |
Evet (Arka kisimda LED) |
| Çalisma Sicakligi |
-25°C ile +60°C arasi |
Avantajlari ve Faydalari
- Üstün Algilama Esnekligi: Sadece metalleri degil, sivilari, plastikleri, cami ve daha fazlasini algilayarak otomasyon olanaklarinizi genisletir.
- Ayarlanabilir Hassasiyet: Dahili potansiyometre sayesinde sensörü uygulamanizin gerektirdigi özel malzemeye ve mesafeye göre kolayca kalibre edebilirsiniz.
- Güvenilir ve Dayanikli Yapi: Genis çalisma sicakligi araligi ve saglam M18 gövdesi, en zorlu endüstriyel kosullarda bile güvenilir performans saglar.
- Kolay Entegrasyon: Standart 3 telli baglanti ve PNP çikisi, PLC'ler, röleler ve mikrodenetleyici kartlari ile hizli ve sorunsuz entegrasyon sunar.
- Anlik Durum Gözlemi: Parlak LED göstergesi, sensörün algilama durumunu aninda bildirerek devreye alma ve sorun giderme süreçlerini hizlandirir.
Nasil Kullanilir?
- Fiziksel Montaj: Sensörün M18 disli gövdesini ve paket içerigindeki somunlari kullanarak makinenize veya istediginiz yüzeye sabitleyin. Algilama yapilacak yüzeyin (sensörün ön kismi) temiz ve engelsiz oldugundan emin olun.
- Elektriksel Baglanti: 3 telli kabloyu güç kaynaginiza ve kontrol ünitenize asagidaki renk koduna göre baglayin:
- Kahverengi: Besleme Voltaji Pozitif (+) ucu (DC 6V-36V)
- Mavi: Toprak (-) ucu (GND)
- Siyah: Sinyal Çikisi (Data)
- Hassasiyet Ayari (Kalibrasyon): Sensör enerjiliyken, algilamak istediginiz nesneyi hedef mesafeye yerlestirin. Sensörün arkasindaki küçük vidayi (potansiyometre) bir tornavida ile yavasça çevirerek, durum LED'i tam o noktada yanacak sekilde ayarlayin. Saatin tersi yönünde çevirmek hassasiyeti ve algilama mesafesini artirir.
Sikça Sorulan Sorular
Bu sensör PNP çikisli. Benim PLC'm NPN (sink) girisli. Bu sensörü kullanabilir miyim?
Dogrudan uyumlu degildir. PNP sensörler "source" tipi çikis verirken, NPN girisli PLC'ler "sink" tipi giris bekler. Ancak, bu uyumsuzluk genellikle araya bir arayüz rölesi koyarak veya bir pull-down direnci ile harici bir devre kurarak çözülebilir. En temiz ve güvenli yöntem, arayüz rölesi kullanmaktir.
Ince bir cam levhanin arkasindaki su seviyesini ölçmek istiyorum. Sensör cami mi yoksa suyu mu algilar?
Bu, dielektrik katsayilarina ve hassasiyet ayarina baglidir. Suyun dielektrik katsayisi (yaklasik 80) camdan (yaklasik 4-10) çok daha yüksektir. Sensörün hassasiyetini, sadece cami görmeyecek, ancak hemen arkasindaki suyun varligini hissedecek sekilde ayarlayabilirsiniz. Bu, kapasitif sensörlerin en güçlü kullanim alanlarindan biridir.
Sensörü metal bir yüzeye monte edebilir miyim? Bu, algilama mesafesini etkiler mi?
Evet, monte edebilirsiniz ancak dikkatli olmalisiniz. Sensörün algilama yüzeyini (ön kismini) metal yüzeyden bir miktar ileride tutmaniz (gömme montaj yapmamaniz) tavsiye edilir. Metal yüzey, sensörün kapasitif alanini etkileyerek algilama mesafesini ve kararliligini degistirebilir. En iyi sonuç için üreticinin montaj talimatlarina uyun veya sensör etrafinda metal olmayan bir bosluk birakin.
Hassasiyet ayar potu ile algilama mesafesini 10mm'nin üzerine çikarabilir miyim?
Potansiyometre ile hassasiyeti artirmak mümkün olsa da, sensörün kararli çalisma araligi 10mm ile sinirlidir. Bu mesafenin üzerine çikmaya zorlamak, sensörün kararsiz çalismasina, ortamdaki nem veya sicaklik degisimlerinden etkilenmesine ve hatali sinyaller (false trigger) üretmesine neden olabilir. Güvenilir bir çalisma için belirtilen maksimum mesafeyi asmamaniz önerilir.
Bu sensörü dogrudan bir Arduino'nun dijital pinine baglayabilir miyim?
Evet, baglayabilirsiniz ancak dikkatli olmalisiniz. Sensörün siyah (data) kablosunu Arduino'nun bir dijital giris pinine baglayin. Ayrica, Arduino pini ile GND arasina 10K Ohm gibi bir "pull-down" direnci eklemek, sinyal kararliligi açisindan iyi bir pratiktir. Bu, sensör algilama yapmadiginda pinin durumunun belirsiz (floating) kalmasini önler. Sensörün beslemesini (Kahverengi ve Mavi kablolari) Arduino'dan degil, harici ve uygun bir DC 6-36V güç kaynagindan yapmaniz gerektigini unutmayin.
