NRF24L01+ PA+LNA SMA Antenli Modül ile 2.4GHz Kablosuz Haberlesme
NRF24L01+ PA+LNA SMA Antenli 2.4GHz Kablosuz Haberlesme Modülü, mikrodenetleyici tabanli projelerde düsük maliyetli kablosuz RF veri aktarimi yapmak için kullanilan SPI arayüzlü alici-verici modüldür. 2.4GHz ISM bandinda çalisan NRF24L01+ altyapisi, Arduino, ESP32, ESP8266, STM32 ve Raspberry Pi Pico gibi gelistirme kartlariyla kablosuz haberlesme projeleri gelistirmeye imkan tanir.

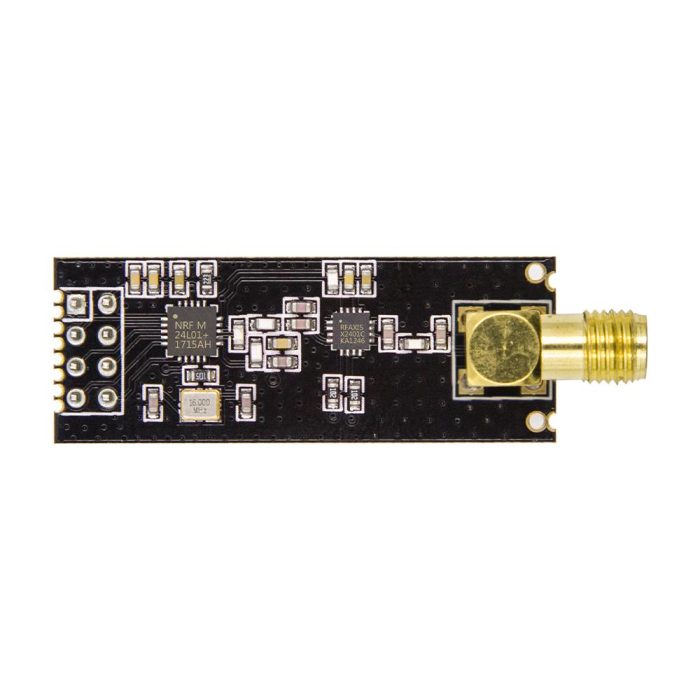

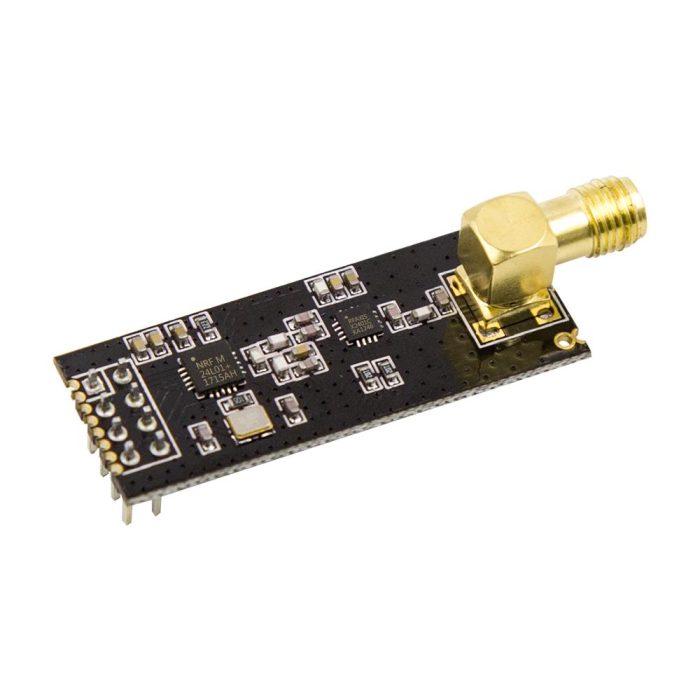

PA güç yükselteci, LNA düsük gürültülü alici yükselteci ve harici SMA anten yapisi sayesinde NRF24L01 PA LNA antenli modül, standart PCB antenli NRF24L01 modüllere göre daha uzun menzilli uygulamalarda tercih edilebilir. 250Kbps, 1Mbps ve 2Mbps veri hizlari, Enhanced ShockBurst™ paket yönetimi ve çoklu alici/verici yapi destegiyle sensör agi, robot kontrol, uzaktan veri aktarimi ve kablosuz otomasyon projelerinde kullanilabilir.
PA+LNA YapisiGüç yükselteci ve düsük gürültülü alici yükselteci ile standart NRF24L01 modüllere göre daha uzun menzil hedefler.
SMA Harici AntenHarici anten baglantisi sayesinde RF kapsama performansi, anten yerlesimi ve ortam kosullarina göre iyilestirilebilir.
SPI HaberlesmeArduino, ESP32, STM32 ve benzeri mikrodenetleyicilerle SPI arayüzü üzerinden kontrol edilir.
3.3V ÇalismaModül beslemesi 3V-3.6V araliginda olmalidir; 5V besleme dogrudan uygulanmamalidir.

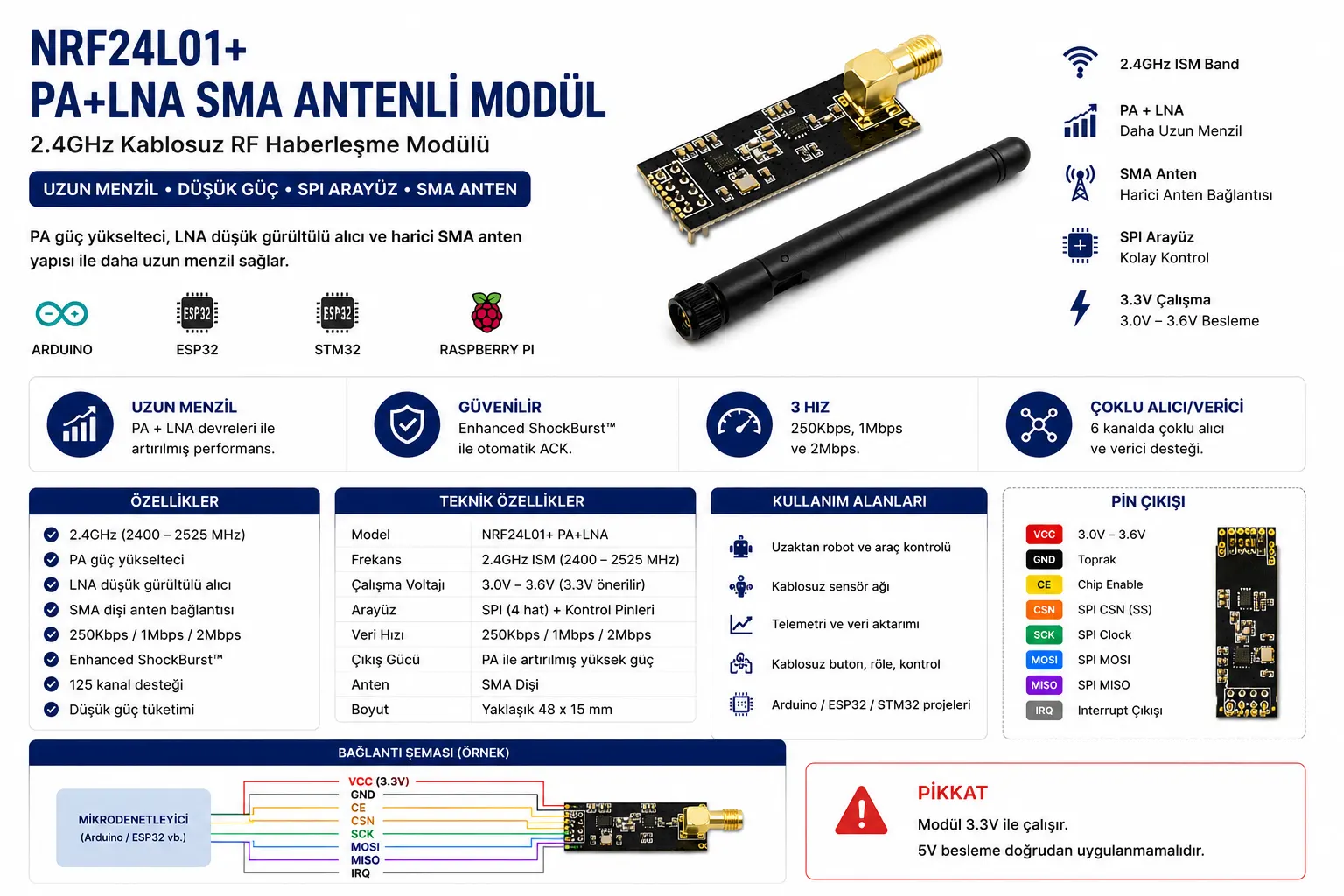

NRF24L01+ PA+LNA SMA Antenli Modül, 2.4GHz bandinda SPI arayüzüyle çalisan uzun menzil hedefli kablosuz RF alici-verici modüldür.
Neden NRF24L01+ PA+LNA SMA Antenli Modül Tercih Edilmeli?
NRF24L01+ PA+LNA antenli modül, iki veya daha fazla mikrodenetleyici kart arasinda Wi-Fi agina ihtiyaç duymadan 2.4GHz bandinda kablosuz veri aktarimi yapmak için pratik bir RF çözümü sunar. Standart NRF24L01 modüller kisa mesafe ve düsük güç tüketimi odakliyken, PA+LNA ve harici antenli yapi daha uzun mesafe hedefleyen projelerde avantaj saglar.
Bu modül, düsük veri hacimli sensör verisi gönderimi, robot kontrol komutlari, uzaktan anahtarlama, telemetri, kablosuz buton, kablosuz röle kontrolü ve çok dügümlü basit sensör agi projelerinde kullanilabilir. SPI arayüzü sayesinde hizli veri alisverisi yapilabilir; ancak stabil haberlesme için besleme kalitesi, anten yerlesimi, veri hizi ve yazilim yapilandirmasi dogru yapilmalidir.
Öne Çikan Özellikler
- 2.4GHz kablosuz haberlesme: Lisanssiz 2.4GHz ISM bandinda RF veri aktarimi yapilmasina imkan tanir.
- NRF24L01+ transceiver altyapisi: Hem alici hem verici olarak kullanilabilen RF haberlesme modülüdür.
- PA güç yükselteci: Verici tarafinda çikis gücünü artirarak daha uzun menzil hedefleyen projelerde avantaj saglar.
- LNA düsük gürültülü yükselteç: Alici tarafinda zayif sinyallerin daha iyi algilanmasina yardimci olur.
- SMA anten baglantisi: Harici anten kullanimi sayesinde standart dahili antenli modüllere göre daha esnek yerlesim imkani sunar.
- 250Kbps / 1Mbps / 2Mbps hiz seçenekleri: Proje ihtiyacina göre menzil, kararlilik ve veri hizi arasinda seçim yapilabilir.
- SPI arayüz: CE, CSN, SCK, MOSI, MISO ve IRQ pinleri ile mikrodenetleyiciye baglanir.
- Enhanced ShockBurst™ destegi: Paket tabanli veri aktarimi, otomatik ACK ve veri yönetimi özellikleriyle haberlesmeyi kolaylastirir.
- Çoklu kanal destegi: Farkli RF kanallarinda çalisarak ayni ortamda birden fazla baglanti senaryosu olusturulabilir.
- Arduino ve ESP uyumlu kullanim: RF24 kütüphanesi gibi yaygin yazilim kaynaklariyla hizli prototipleme yapilabilir.
Nerelerde Kullanilir?
NRF24L01+ PA+LNA 2.4GHz RF modül, kablosuz veri aktarimi gerektiren mikrodenetleyici projelerinde kullanilir. Wi-Fi veya Bluetooth yerine düsük maliyetli, düsük veri hacimli ve özel protokollü RF haberlesme isteyen uygulamalarda pratik bir çözümdür.
Arduino kablosuz haberlesme projeleri
Uzaktan robot ve araç kontrol sistemleri
Kablosuz sensör agi uygulamalari
ESP32 / STM32 RF veri aktarimi
Telemetri ve düsük veri hizli haberlesme
Kablosuz buton, röle ve kontrol projeleri
NRF24L01+ PA+LNA Antenli Modül Ne Ise Yarar?
NRF24L01+ PA+LNA antenli modül, iki mikrodenetleyici arasinda kablosuz veri gönderip almak için kullanilir. Her modül hem alici hem verici olarak çalisabildigi için ayni donanim ile çift yönlü haberlesme kurulabilir. Örnegin bir Arduino sensör verisini kablosuz olarak baska bir Arduino’ya gönderebilir veya bir kumanda karti robot üzerindeki alici karta kontrol komutu iletebilir.
Modül SPI arayüzü üzerinden kontrol edilir. Mikrodenetleyici, modülün frekans kanalini, veri hizini, adresini, çikis gücünü ve paket ayarlarini yazilim üzerinden yapilandirir. Uzun menzil hedeflenen projelerde genellikle 250Kbps veri hizi daha stabil sonuç verebilir; ancak gerçek menzil ortam kosullarina, anten konumuna, güç kaynagina ve RF parazit seviyesine baglidir.
Teknik Özellikler
| Ürün Tipi |
2.4GHz RF alici-verici kablosuz haberlesme modülü |
| Model |
NRF24L01+ PA+LNA SMA Antenli Modül |
| RF Çipi |
NRF24L01+ tabanli transceiver yapi |
| Frekans Bandi |
2.4GHz - 2.5GHz ISM bandi |
| Çalisma Voltaji |
3V - 3.6V DC |
| Önerilen Besleme |
Stabil 3.3V regüle güç kaynagi |
| Maksimum Akim |
Yaklasik 115mA |
| Haberlesme Arayüzü |
SPI |
| Veri Hizlari |
250Kbps, 1Mbps, 2Mbps |
| Kanal Destegi |
125 kanal / frekans seçenegi |
| Alici Veri Pipe Destegi |
6 data pipe / 6 kanal veri alma destegi |
| Protokol Özelligi |
Enhanced ShockBurst™ paket yönetimi |
| Güç Yükselteci |
PA, Power Amplifier |
| Alici Yükselteci |
LNA, Low Noise Amplifier |
| Anten Baglantisi |
SMA disi konnektörlü modül, SMA erkek anten |
| Teorik Menzil |
Uygun açik alan kosullarinda kaynaklara göre 250m-1000m araligi belirtilebilir; pratik menzil ortam kosullarina baglidir |
| Uyumlu Platformlar |
Arduino, ESP32, ESP8266, STM32, Raspberry Pi Pico ve SPI destekleyen mikrodenetleyiciler |
| Uygun Kullanim |
Kablosuz sensör, robot kontrol, uzaktan veri aktarimi, telemetri ve RF prototipleme uygulamalari |
| Paket Içerigi |

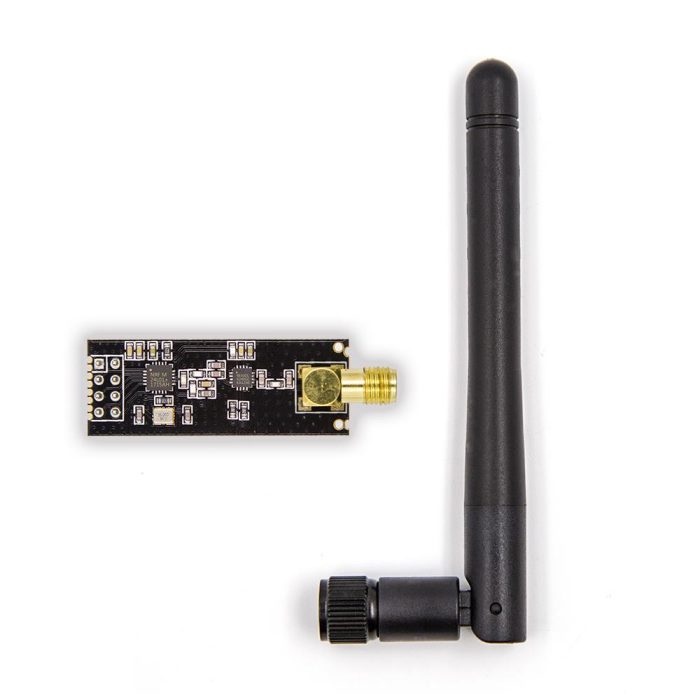

1 x NRF24L01+ PA+LNA modül, 1 x SMA anten |
Kullanim ve Baglanti Notlari
- 3.3V besleme kullanin: Modül VCC pinine kesinlikle 5V uygulanmamalidir. Stabil 3.3V regüle güç kaynagi kullanilmalidir.
- Yeterli akim saglayin: PA+LNA antenli modüller standart NRF24L01 modüllerden daha fazla akim çekebilir. Arduino üzerindeki zayif 3.3V çikisi bazi durumlarda yetersiz kalabilir.
- Besleme kondansatörü ekleyin: VCC-GND arasina modüle yakin konumda 10µF-100µF araliginda elektrolitik kondansatör ve tercihen 100nF seramik kondansatör eklemek haberlesme kararliligini artirabilir.
- SPI pinlerini dogru baglayin: SCK, MOSI, MISO, CSN, CE, VCC ve GND baglantilari kullanilan karta göre dogru pinlere yapilmalidir.
- Ortak GND kullanin: Harici 3.3V regülatör kullaniliyorsa mikrodenetleyici GND hatti ile modül GND hatti ortaklanmalidir.
- 5V lojik seviyesini degerlendirin: NRF24L01+ girisleri teknik olarak 5V tolerant olarak belirtilse de güvenli ve uzun ömürlü kullanim için 3.3V lojik seviyeli baglanti veya seviye dönüstürücü tercih edilebilir.
- Anten takiliyken çalistirin: PA+LNA RF modüllerde anten baglantisi yapilmadan yüksek güçte çalistirma RF kati için risk olusturabilir.
- Veri hizini projeye göre seçin: Uzun menzil ve daha stabil baglanti için 250Kbps, daha yüksek veri aktarimi için 1Mbps veya 2Mbps tercih edilebilir.
- RF paraziti dikkate alin: Wi-Fi, Bluetooth ve diger 2.4GHz cihazlar ayni frekans bandini kullandigi için kanal seçimi ve anten yerlesimi önemlidir.
Kritik Not: NRF24L01+ PA+LNA SMA antenli modül 3.3V ile çalisir; VCC pinine 5V verilirse modül zarar görebilir. PA+LNA yapisi nedeniyle anlik akim ihtiyaci standart NRF24L01 modüllerden daha yüksektir. Kararsiz haberlesme, kisa mesafe kopmalari veya veri kayiplarinin en yaygin nedeni yetersiz 3.3V besleme, eksik kondansatör, hatali SPI baglantisi, kötü anten konumu veya yogun 2.4GHz RF parazitidir.
NRF24L01+ PA+LNA ile Standart NRF24L01 Arasindaki Fark Nedir?
Standart NRF24L01 modüller genellikle küçük PCB antenli ve daha düsük çikis güçlü yapilardir. Kisa mesafe, düsük güç tüketimi ve kompakt boyut gereken projelerde tercih edilir. NRF24L01+ PA+LNA SMA antenli modül ise güç yükselteci, alici yükselteci ve harici anten yapisiyla daha uzun menzil hedefleyen uygulamalarda kullanilir.
PA+LNA antenli modülün menzil avantaji olmasina ragmen besleme ihtiyaci daha kritiktir. Standart modülde Arduino 3.3V pini bazi basit uygulamalarda yeterli olabilirken, PA+LNA modülde daha stabil ve yüksek akim saglayabilen harici 3.3V regülatör kullanilmasi daha dogru bir yaklasimdir.
NRF24L01 ile Wi-Fi ve Bluetooth Arasindaki Fark Nedir?
NRF24L01, Wi-Fi veya Bluetooth modülü degildir. 2.4GHz bandinda çalisan özel paket tabanli RF haberlesme modülüdür. Internete dogrudan baglanmaz, telefonla klasik Bluetooth eslesmesi yapmaz ve TCP/IP agi olusturmaz.
Wi-Fi modülleri internet ve yerel ag baglantisi için; Bluetooth modülleri telefon, bilgisayar veya kisa mesafe cihaz eslesmesi için uygundur. NRF24L01 RF modül ise iki veya daha fazla mikrodenetleyici arasinda düsük veri hacimli, düsük maliyetli ve özel protokollü kablosuz baglanti kurmak için tercih edilir.
Hangi Ürünlerle Birlikte Kullanilir?
Bu NRF24L01+ PA+LNA SMA antenli kablosuz haberlesme modülü, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, STM32, Raspberry Pi Pico, 3.3V regülatör modülleri, jumper kablolar, breadboard, sensör modülleri, robot kontrol kartlari ve RF24 kütüphanesiyle birlikte kullanilabilir. Projede kullanilacak mikrodenetleyici, lojik seviye, SPI pin dizilimi ve güç kaynagi kapasitesi mutlaka kontrol edilmelidir.
Teknik Referans
NRF24L01+ transceiver yapisi, 2.4GHz çalisma bandi, SPI arayüzü, Enhanced ShockBurst™ paket yönetimi ve veri hizi seçenekleri hakkinda daha detayli bilgi için nRF24L01+ ürün spesifikasyon dokümanini inceleyebilirsiniz.
Kimler Için Uygun?
Arduino KullanicilariIki Arduino arasinda kablosuz veri aktarimi, uzaktan kumanda veya sensör agi projesi gelistirmek isteyen kullanicilar için uygundur.
Robotik ve RF Proje GelistiricileriRobot kontrol, telemetri, uzaktan veri toplama ve düsük maliyetli RF haberlesme senaryolari için kullanilabilir.
Egitim ve Prototipleme KullanicilariSPI haberlesme, RF kanal seçimi, paket tabanli veri aktarimi ve kablosuz sensör agi mantigini ögrenmek isteyenler için uygundur.
Paket Içerigi
- 1 x NRF24L01+ PA+LNA SMA Antenli 2.4GHz Kablosuz Haberlesme Modülü

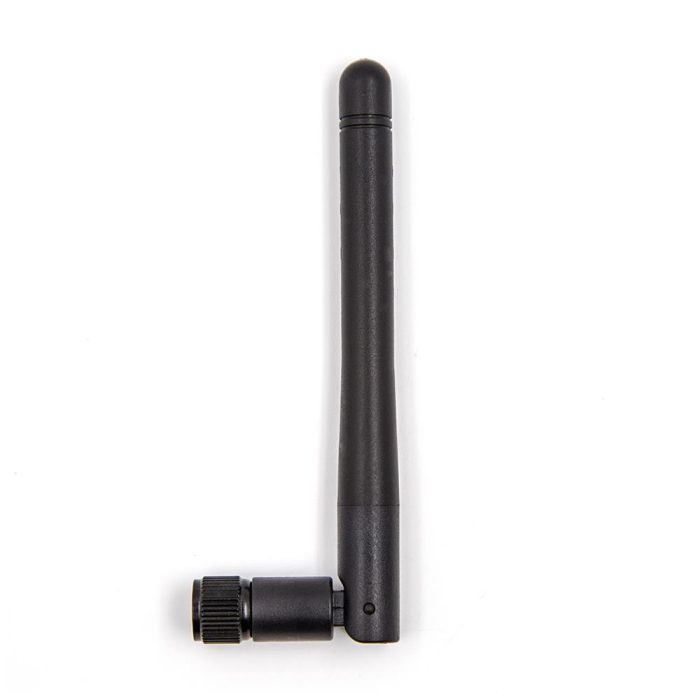

- 1 x SMA anten
Sik Sorulan Sorular
NRF24L01+ PA+LNA SMA antenli modül nedir?
NRF24L01+ PA+LNA SMA antenli modül, 2.4GHz bandinda çalisan, SPI arayüzlü, harici antenli kablosuz RF alici-verici modüldür.
Bu modül kaç volt ile çalisir?
Modül 3V-3.6V araliginda çalisir. Pratik kullanimda stabil 3.3V regüle besleme tercih edilmelidir. VCC pinine 5V uygulanmamalidir.
Arduino ile kullanilabilir mi?
Evet. Arduino ile SPI pinleri üzerinden kullanilabilir. Ancak modül 3.3V ile beslendigi için güç baglantisi dogru yapilmalidir.
ESP32 ile kullanilabilir mi?
Evet. ESP32 3.3V lojik seviyesinde çalistigi için NRF24L01 modüllerle uyumlu projelerde kullanilabilir. Yine de stabil 3.3V besleme ve dogru SPI pinleri kontrol edilmelidir.
PA+LNA ne anlama gelir?
PA, Power Amplifier yani güç yükselteci; LNA ise Low Noise Amplifier yani düsük gürültülü alici yükselteci anlamina gelir. Bu yapi daha uzun menzil hedefleyen RF uygulamalarinda kullanilir.
NRF24L01 Wi-Fi modülü müdür?
Hayir. NRF24L01 Wi-Fi modülü degildir. 2.4GHz bandinda çalisan özel RF haberlesme modülüdür ve dogrudan internete baglanmaz.
Menzili kaç metredir?
Kaynaklarda açik alan için 250m ile 1000m arasinda degerler görülebilir. Gerçek menzil; anten, besleme, veri hizi, görüs hatti, ortam paraziti ve yazilim ayarlarina bagli olarak degisir.
Neden haberlesme kisa mesafede kopuyor?
En yaygin nedenler yetersiz 3.3V besleme, modüle yakin kondansatör kullanilmamasi, hatali SPI baglantisi, kötü anten konumu, yüksek veri hizi seçimi veya 2.4GHz parazittir.
Modülü 5V Arduino ile dogrudan kullanabilir miyim?
VCC pinine 5V verilmemelidir. Modül 3.3V ile beslenmelidir. SPI sinyal hatlarinda güvenli kullanim için seviye dönüstürücü veya 3.3V lojik seviyeli kontrol karti tercih edilebilir.
