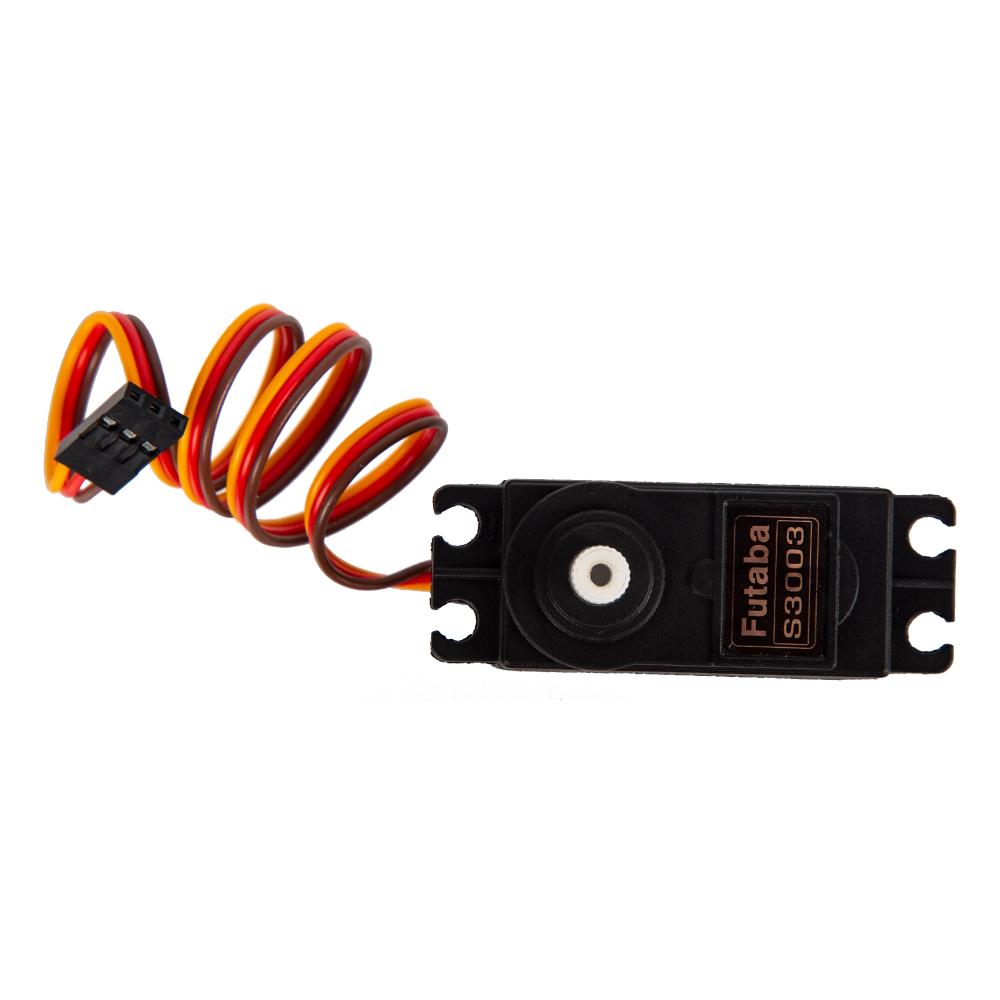

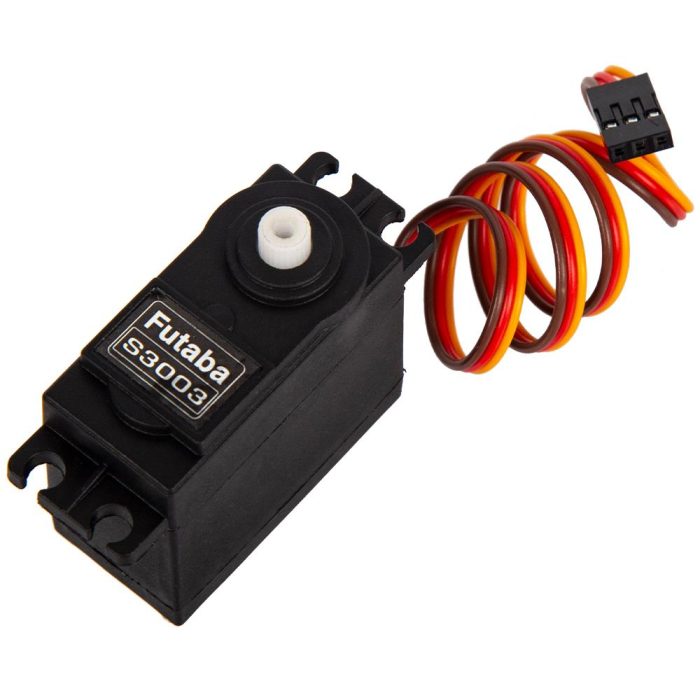

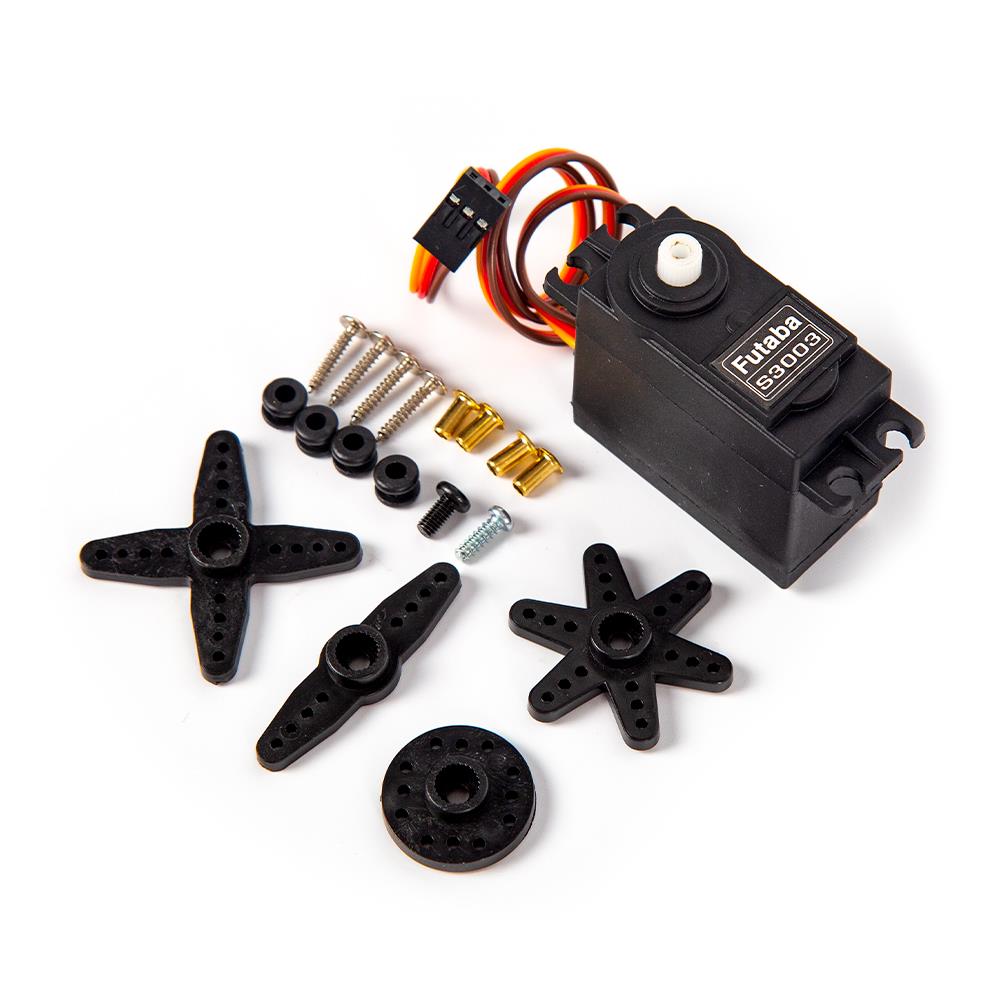

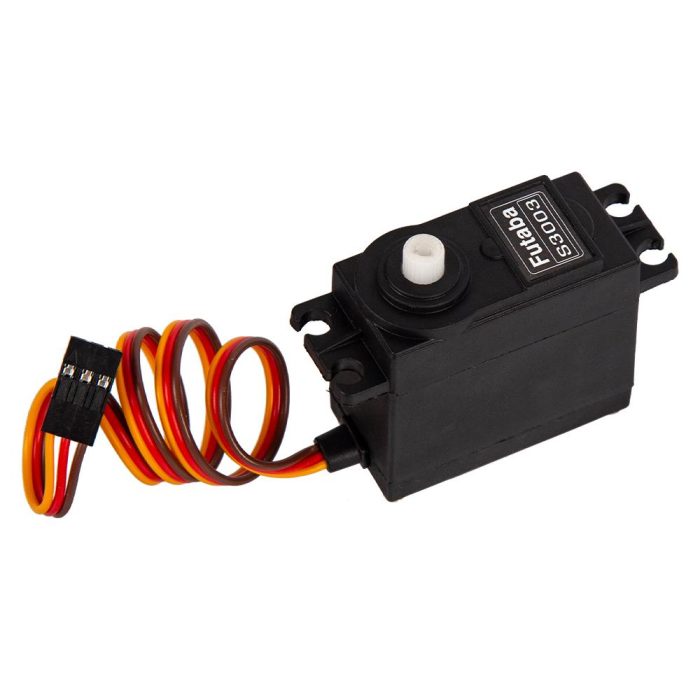

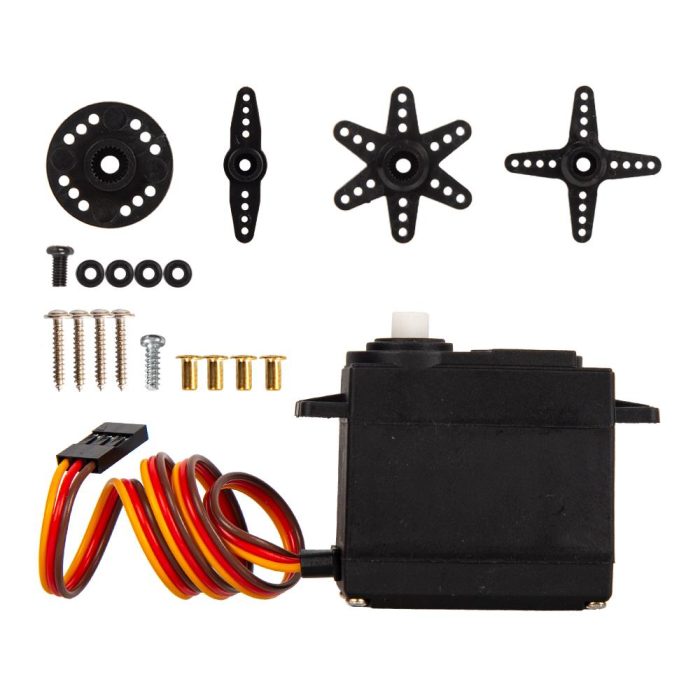

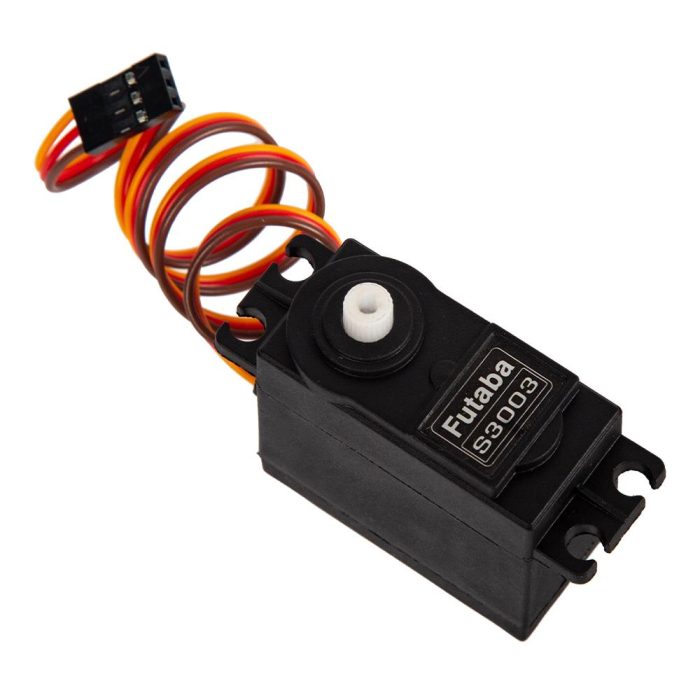

S3003 12 KG 180 Derece Servo Motor

Neden S3003 180 Derece Servo Motor Tercih Edilmeli?

S3003 180 derece servo motor, servo motor mantığını öğrenmek, Arduino ile açı kontrolü yapmak ve temel robotik mekanizmalar geliştirmek isteyen kullanıcılar için pratik bir üründür. Standart servo formu sayesinde birçok servo horn, bağlantı aparatı, robot kol parçası ve pan-tilt mekanizmasıyla uyumlu şekilde kullanılabilir.

Servo motorlar, DC motorlardan farklı olarak yalnızca dönme hareketi üretmez; verilen PWM sinyaline göre belirli bir açı konumuna gider ve o konumu tutmaya çalışır. Bu özellik, robot kol eklemleri, araç direksiyon sistemi, kamera yönlendirme düzeneği, mekanik kapak hareketi ve eğitim projelerinde büyük avantaj sağlar. Ancak S3003 plastik dişli yapıya sahip olduğu için yüksek darbe, aşırı yük ve kilitlenmiş mekanizma altında uzun süreli kullanım için uygun değildir.

Öne Çıkan Özellikler

• Standart boy servo yapı: Robotik, RC ve eğitim projelerinde yaygın kullanılan servo motor formuna sahiptir.
• Yaklaşık 180° hareket: Servo kolunu belirli açı aralığında konumlandırmak için kullanılabilir.
• 4.8V – 6.0V çalışma gerilimi: Standart servo besleme aralığıyla uyumludur.
• PWM darbe genişliği kontrolü: Arduino, ESP32, STM32, Raspberry Pi Pico ve servo kontrol kartlarıyla sürülebilir.
• 1520µs nötr konum: Standart RC servo sinyal yapısına uygun kontrol sistemi sunar.
• 3.2kg.cm / 4.1kg.cm tork: TLS teknik bilgisinde 4.8V için 3.2kg.cm, 6V için 4.1kg.cm stall tork değeri belirtilmiştir.
• Plastik/naylon dişli: Hafif ve ekonomik yapı sunar; yüksek darbe uygulamaları için önerilmez.
• 3 kutuplu ferrit motor: Standart analog servo yapısında fırçalı motor kullanır.
• 30cm kablo: Montaj sırasında bağlantı esnekliği sağlar.
• Başlangıç seviyesi için uygun: Arduino servo kontrolü, robotik eğitim ve hobi projeleri için pratik çözümdür.

Kullanım Alanları

S3003 servo motor, belirli açı aralığında kontrollü hareket gereken birçok hobi ve eğitim projesinde kullanılabilir. Hafif mekanik yüklerde, düşük-orta tork gerektiren sistemlerde ve prototip uygulamalarda tercih edilebilir.

S3003 12 KG 180 Derece Servo Motor Ne İşe Yarar?

S3003 12 KG 180 Derece Servo Motor, mikrodenetleyici veya RC alıcıdan gelen PWM sinyaline göre çıkış milini belirli bir açıya döndürür. Servo motorun içindeki kontrol devresi, motor, potansiyometre geri bildirimi ve dişli sistemi birlikte çalışarak hedef pozisyona ulaşmaya çalışır.

Bu yapı sayesinde bir robot kolun eklemi belirli açıya getirilebilir, küçük bir aracın direksiyonu döndürülebilir, bir sensör modülü sağa-sola yönlendirilebilir veya mekanik bir kapak açılıp kapatılabilir. Servo motor doğrudan sürekli dönen DC motor gibi kullanılmaz. Sürekli dönüş isteniyorsa modifikasyon yapılması veya sürekli dönüş servo tercih edilmesi gerekir.

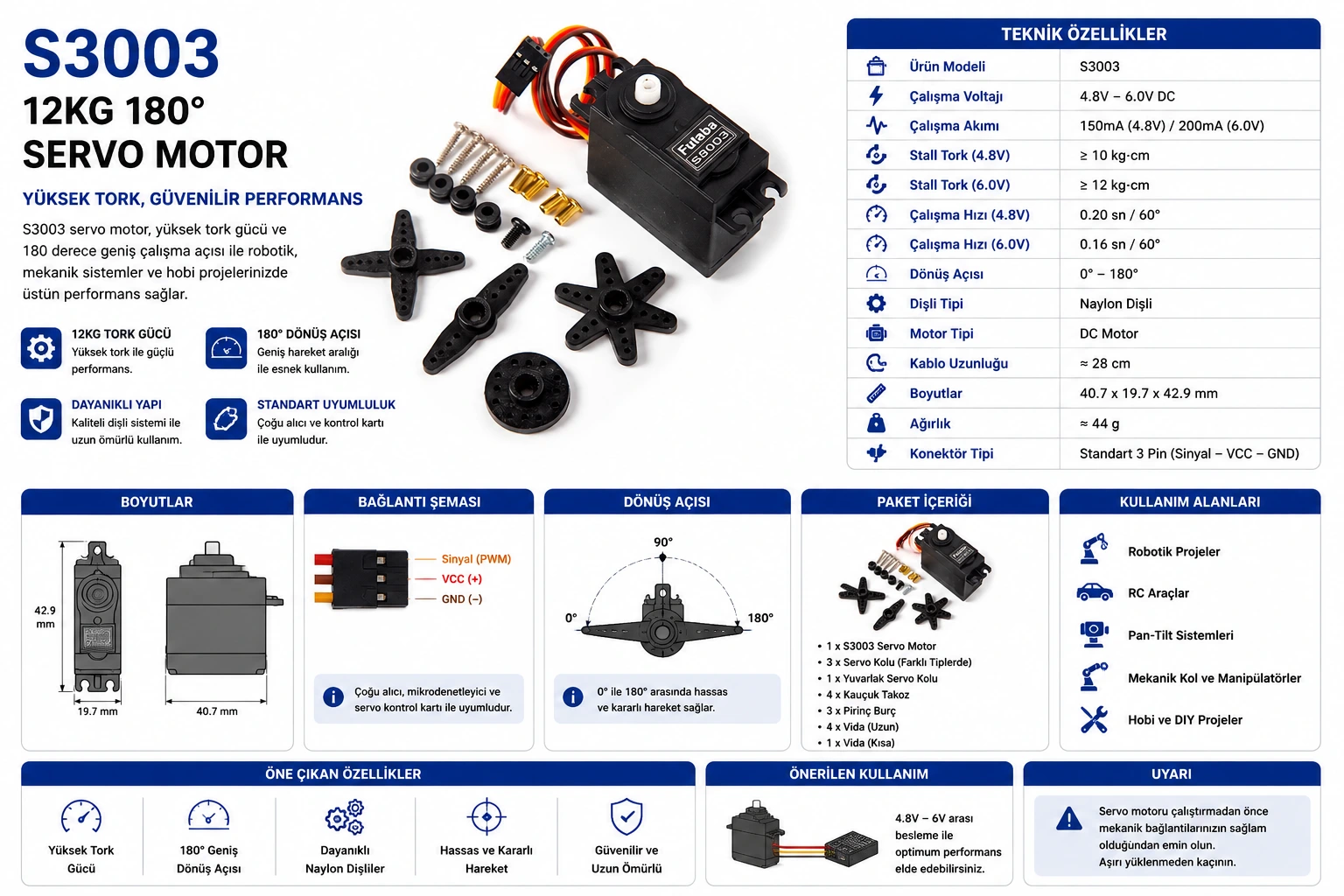

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Harici servo beslemesi kullanın: Servo motorlar hareket ve yük altında yüksek akım çekebilir. Arduino 5V pininden doğrudan besleme yapmak kararsız çalışmaya neden olabilir.
2. GND ortak bağlantısını unutmayın: Servo harici güç kaynağından beslense bile Arduino veya kontrol kartı ile servo GND hattı ortaklanmalıdır.
3. Kablo renklerini doğru bağlayın: Kırmızı pozitif, siyah negatif/GND, beyaz sinyal hattıdır.
4. PWM sinyalini doğru üretin: Standart servo kontrolünde yaklaşık 50Hz periyot ve 1-2ms aralığında darbe genişliği kullanılır.
5. Mekanik sınırları zorlamayın: Servo kolu mekanik stopa dayanırsa servo akımı artar ve dişliler zarar görebilir.
6. Plastik dişli yapıyı dikkate alın: Darbeli, ağır yüklü veya ani yük bindiren uygulamalarda metal dişli servo tercih edilmelidir.
7. Servo torkunu kol uzunluğuyla hesaplayın: Kol uzunluğu arttıkça taşınabilecek yük azalır. Tork hesabı kg.cm mantığıyla yapılmalıdır.
8. Güç kaynağını yeterli seçin: Birden fazla servo kullanılacaksa güç kaynağı akımı toplam servo yüküne göre seçilmelidir.
9. İlk testte küçük açı aralığı kullanın: Servo mekanik sisteme bağlıyken önce düşük açı adımlarıyla test yapılmalıdır.

S3003 Servo Motor Nedir?

S3003 servo motor, standart boyutlu analog RC servo sınıfında yer alan, PWM sinyaliyle belirli açılara konumlandırılabilen bir motor tipidir. İç yapısında DC motor, dişli redüksiyon sistemi, pozisyon geri bildirimi sağlayan potansiyometre ve kontrol devresi bulunur.

Servo motor, mikrodenetleyiciden gelen darbe genişliğini hedef konum olarak yorumlar. Darbe süresi değiştikçe servo mili farklı açılara hareket eder. Bu nedenle S3003, sadece dönme hareketi değil, konum kontrollü mekanik hareket gereken uygulamalar için kullanılır.

Servo Motor Torku Nasıl Değerlendirilir?

Servo torku, servo milinin belirli bir kol uzunluğu üzerinden üretebildiği moment değeridir. kg.cm birimi, servo kolunun 1cm uzunluğunda teorik olarak ne kadar yük momenti taşıyabileceğini ifade eder. Kol uzunluğu arttıkça taşınabilecek yük azalır.

Örneğin 4kg.cm sınıfındaki bir servo, 1cm kol uzunluğunda yaklaşık 4kg eşdeğeri moment üretebilirken, 4cm kol uzunluğunda bu değer yaklaşık dörtte bire düşer. Bu nedenle robot kol, kapak mekanizması veya kamera yönlendirme projelerinde yalnızca ürün adı değil; gerçek teknik tork değeri, kol uzunluğu, yük ağırlığı ve güvenlik katsayısı birlikte hesaplanmalıdır.

Plastik Dişli Servo Nerelerde Kullanılmalı?

Plastik dişli servo, hafif yük, eğitim, hobi ve temel prototipleme projeleri için ekonomik ve pratik bir çözümdür. Robot kol denemeleri, küçük yönlendirme mekanizmaları, sensör pan-tilt sistemleri ve düşük darbeli uygulamalarda kullanılabilir.

Ancak plastik dişliler metal dişliler kadar darbe dayanımı sunmaz. Servo koluna ani yük bindiren, çarpma alan, mekanik stopa sık sık dayanan veya ağır yük taşıyan projelerde plastik dişliler sıyrılabilir ya da kırılabilir. Bu tip uygulamalarda MG996R, DS3218, DS5160 gibi metal dişli ve daha yüksek torklu servo seçenekleri değerlendirilmelidir.

S3003 Servo Motor Hangi Ürünlerle Birlikte Kullanılır?

Bu S3003 12 KG 180 Derece Servo Motor, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, STM32, Raspberry Pi Pico, PCA9685 servo sürücü kartı, servo test cihazı, robot kol parçaları, pan-tilt mekanizmaları, servo uzatma kabloları, harici 5V/6V güç kaynakları ve prototipleme ekipmanlarıyla birlikte kullanılabilir. Bağlantı öncesinde servo besleme akımı, ortak GND, PWM sinyal pini, mekanik yük ve servo kol uzunluğu kontrol edilmelidir.

Teknik Referans

Futaba S3003 standart servo teknik dokümanında ürün; 4.8V veya 6V besleme, 3.2kg.cm çıkış torku @ 4.8V, 0.23 sn/60° çalışma hızı @ 4.8V, 40.4 x 19.8 x 36 mm boyut, 37.2g ağırlık ve kırmızı VCC, beyaz sinyal, siyah GND bağlantı düzeniyle tanımlanır. Detaylı teknik bilgi için
Futaba S3003 resmi teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x S3003 12 KG 180 Derece Servo Motor

Sık Sorulan Sorular

S3003 12 KG 180 Derece Servo Motor nedir?

Arduino, robotik ve RC projelerinde PWM sinyaliyle belirli açı konumlarına hareket eden standart boyutlu analog servo motordur.

Kaç volt ile çalışır?

TLS ürün bilgisinde çalışma gerilimi 4.8V – 6.0V olarak belirtilmiştir.

Gerçek tork değeri nedir?

TLS teknik açıklamasında stall tork değeri 3.2kg.cm @ 4.8V ve 4.1kg.cm @ 6V olarak belirtilmiştir. Ürün adındaki 12 KG ifadesi proje tork hesabında tek başına esas alınmamalıdır.

Arduino ile kullanılabilir mi?

Evet. Arduino Servo kütüphanesiyle PWM sinyali üretilerek kontrol edilebilir. Servo beslemesi için harici 5V/6V güç kaynağı önerilir.

Arduino 5V pininden beslenebilir mi?

Yük altında önerilmez. Servo motor hareket sırasında yüksek akım çekebilir. Harici güç kaynağı kullanılmalı ve GND ortaklanmalıdır.

Kablo renkleri nasıl bağlanır?

Kırmızı pozitif besleme, siyah GND/negatif, beyaz sinyal hattıdır.

Dişlileri metal mi?

TLS ürün açıklamasında dişli türü tüm naylon dişliler olarak belirtilmiştir. Yani metal dişli servo değildir.

Yüksek darbe uygulamalarına uygun mu?

Hayır. Plastik/naylon dişli yapısı nedeniyle yüksek darbe, ani yük ve ağır mekanik zorlanma gerektiren uygulamalar için uygun değildir.

180 derece döner mi?

Ürün 180 derece servo motor olarak listelenmiştir. Servo hareket aralığı kontrol sinyali ve mekanik sınırlarla belirlenir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet S3003 12 KG 180 Derece Servo Motor bulunur.
