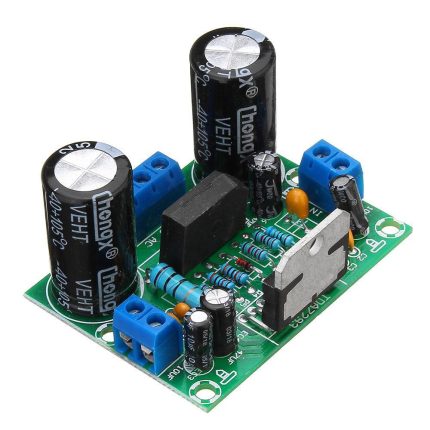

TDA7293 100W Mono Güç Amplifikatör Kartı

TDA7293 100W Mono Ses Amfi Kartı

TDA7293 analog çipini temel alan 100W Mono Ses Amfi Kartı. Bu amfi kartı, dijital çiplere kıyasla çok daha zengin, detaylı ve yüksek sadakatli (Hi-Fi) bir ses deneyimi sunar. Özellikle bu ürün, basit yapısı, yüksek gücü ve saf analog sinyal yolu ile kendi ses sistemini kurmak isteyenler veya mevcut sistemlerini yükseltmek isteyenler için mükemmel bir seçenektir. Sonuç olarak, bu kart ile müziği en doğal ve kayıpsız haliyle dinleyebilirsiniz.

Genel Ürün Özellikleri

Bu amfi kartının kalbinde, ses kalitesiyle tanınan TDA7293 güç amfisi entegresi yer almaktadır. Bu entegre, DMOS (Double-Diffused Metal Oxide Semiconductor) teknolojisi sayesinde yüksek verimlilik ve düşük distorsiyon sunar. Analog bir tasarıma sahip olması, dijital sinyal işlemenin getirebileceği yapaylıktan uzak, pürüzsüz ve gerçekçi bir ses karakteri sağlar. Kart, AC 12V ile 32V arasında geniş bir besleme gerilimi aralığında çalışarak farklı transformatörlerle kullanım esnekliği sunar. Kompakt boyutları, onu özel projelerde küçük kasalara bile kolayca sığdırılabilir hale getirir.

Güç ve Termal Yönetim

Bu kart 100W’a kadar etkileyici bir çıkış gücü sağlayabilir. Ancak, bu gücü stabil bir şekilde sunabilmesi için etkin bir soğutma zorunludur. Ürün, çip için bir soğutucu (heatsink) içermemektedir ve kullanıcının mutlaka uygun boyutlarda bir alüminyum soğutucu temin edip monte etmesi gerekmektedir. Soğutucu ne kadar büyük olursa, çip o kadar serin çalışır ve bu da hem performansı artırır hem de ürünün ömrünü önemli ölçüde uzatır.

Kullanım Alanları

Bu mono amfi kartının yüksek gücü ve kalitesi, onu çeşitli ses projeleri için ideal kılar.

• DIY Aktif Hoparlörler: Pasif bir hoparlörü, bu amfiyi içine monte ederek aktif bir hoparlöre dönüştürme.
• Subwoofer Amfisi: Yüksek güç kapasitesi sayesinde, ev sinema sistemleri veya araçlar için özel yapım subwoofer’ları sürmek için mükemmeldir.
• Gitar ve Enstrüman Amfileri: Pratik yapmak veya küçük performanslar için temel bir enstrüman amfisi oluşturma.
• Stereo Sistemler: Bu karttan iki adet kullanarak, tamamen ayrık kanallara sahip yüksek kaliteli bir stereo amfi sistemi kurma.

Teknik Özellikler

Avantajlar ve Faydaları

Bu TDA7293 tabanlı amfi kartını tercih etmek size önemli avantajlar sağlar.

• Yüksek Ses Kalitesi: Analog tasarımı sayesinde, dijital amfilerde rastlanabilen “sert” veya “metalik” ses yerine, sıcak, doğal ve kayıpsız bir ses üretir.
• Yüksek Güç Çıkışı: 100W’lık gücü, büyük hoparlörleri ve subwoofer’ları bile rahatlıkla sürebilmesini sağlar.
• Basit Kurulum: Minimalist tasarımı ve az sayıda bağlantı noktası ile kurulumu ve projelere entegrasyonu oldukça basittir.
• Maliyet Etkin Çözüm: Kendi yüksek güçlü Hi-Fi amfinizi, hazır markalı ürünlere kıyasla çok daha uygun bir maliyetle inşa etme imkanı sunar.

Nasıl Kullanılır? (Bağlantı Şeması)

DİKKAT: Bu amfi kartı, standart bir DC adaptör veya pille ÇALIŞMAZ. Çalışması için mutlaka simetrik çıkışlı (örneğin 2x24V AC gibi) bir transformatöre (trafoya) ihtiyaç duyar.

1. Güç Girişi (AC AC): Transformatörünüzün simetrik çıkış uçlarını kart üzerindeki “AC” ve “0” olarak işaretlenmiş üç terminale bağlayın. Örneğin, 24V-0-24V bir trafo kullanıyorsanız, 24V uçlarını iki yandaki AC pinlerine, 0 (orta) ucunu ise ortadaki 0 pinine bağlayın. Çift 32V AC besleme önerilir.
2. Ses Girişi (IN): Ses kaynağınızdan (telefon, bilgisayar, pre-amfi vb.) gelen sinyalin pozitif (+) ucunu “IN” ve negatif/toprak (-) ucunu yanındaki pine bağlayın.
3. Hoparlör Çıkışı (SP): Hoparlörünüzün (+) kablosunu karttaki “+” işaretli SP terminaline, (-) kablosunu ise yanındaki “-” işaretli SP terminaline bağlayın.
4. Soğutucu Montajı: TDA7293 çipinin üzerine, termal macun sürerek uygun boyutta bir alüminyum soğutucu vidalayın. Soğutucu olmadan amfiyi kesinlikle çalıştırmayın!

Sıkça Sorulan Sorular

Soru: Neden bu amfi ile bir DC güç adaptörü kullanamıyorum?

Cevap: Bu amfi kartı, üzerinde kendi doğrultucu (köprü diyot) ve filtreleme (kapasitör) devresini barındırır. Bu devreler, bir transformatörden gelen Alternatif Akımı (AC), amfinin ihtiyaç duyduğu pozitif ve negatif Simetrik Doğru Akıma (DC) çevirmek için tasarlanmıştır. Doğrudan DC bir adaptör bağlamak, bu devreyi atlayacağı ve gerekli simetrik voltajı sağlamayacağı için kartın çalışmamasına ve hatta hasar görmesine neden olabilir.

Soru: Ne tür bir soğutucu (heatsink) kullanmalıyım?

Cevap: Kullanacağınız soğutucunun boyutu, amfiyi ne kadar yüksek sesle ve ne kadar süreyle kullanacağınıza bağlıdır. Genel bir kural olarak, ne kadar büyük ve kanatçık alanı ne kadar fazlaysa o kadar iyidir. Düşük sesli dinlemeler için avuç içi kadar bir soğutucu yeterli olabilirken, sürekli yüksek güçte kullanım için büyük, hatta fan destekli bir soğutucu gerekebilir. Çipin çalışma sıcaklığının 70°C’yi geçmemesi tavsiye edilir.

Soru: Stereo bir sistem için bu kartı nasıl kullanabilirim?

Cevap: Bu kart mono, yani tek kanallıdır. Bir stereo (sağ ve sol kanal) sistem kurmak için bu karttan iki adet satın almanız gerekir. Her iki kartı da aynı transformatöre paralel olarak bağlayabilir (trafonun yeterli gücü sağladığından emin olun) ve bir kartı sağ kanal, diğerini sol kanal için kullanabilirsiniz. Bu, kanallar arasında sıfır etkileşim (crosstalk) olan gerçek bir dual-mono yapı oluşturur ve ses kalitesini artırır.

Soru: “Yüksek sadakatli (High-Fidelity)” tam olarak ne anlama geliyor?

Cevap: Yüksek sadakat veya Hi-Fi, bir ses ekipmanının orijinal ses kaydını ne kadar doğru ve kayıpsız bir şekilde yeniden ürettiğini ifade eden bir terimdir. TDA7293 gibi analog amfiler, sinyali dijital bitlere dönüştürmeden, olduğu gibi güçlendirdikleri için genellikle sesin sıcaklığını, detaylarını ve dinamik aralığını daha iyi korurlar. Bu da daha doğal ve “aslına sadık” bir dinleme deneyimi sunar.
