12-36V DC 15A 500W Fırçasız Motor Sürücü Modülü (Hall Sensörsüz)

Genel Ürün Özellikleri

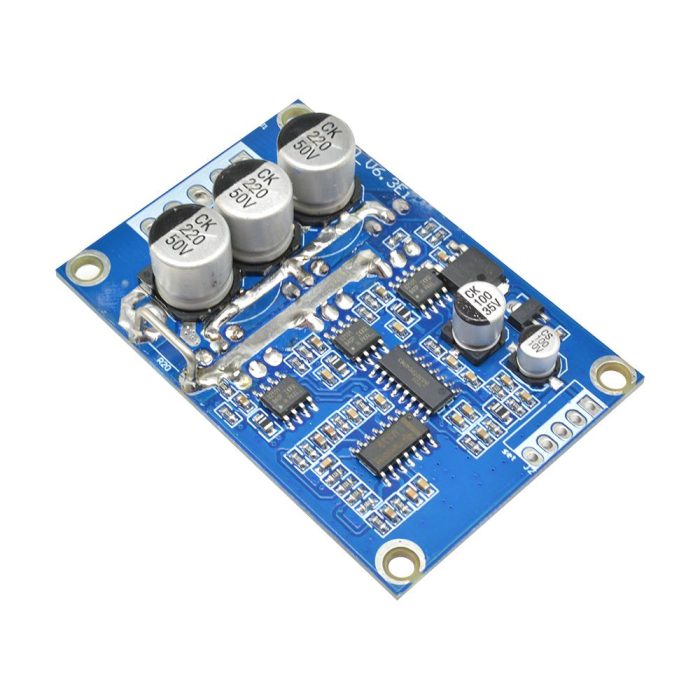

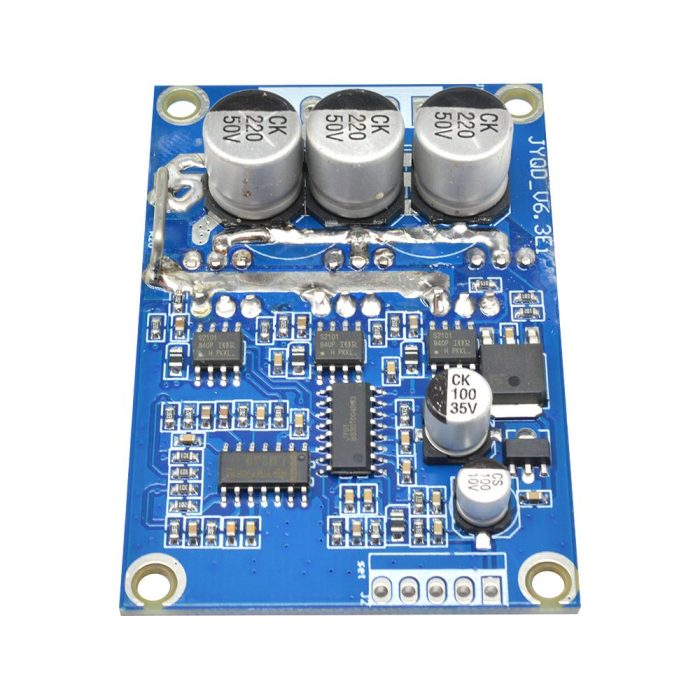

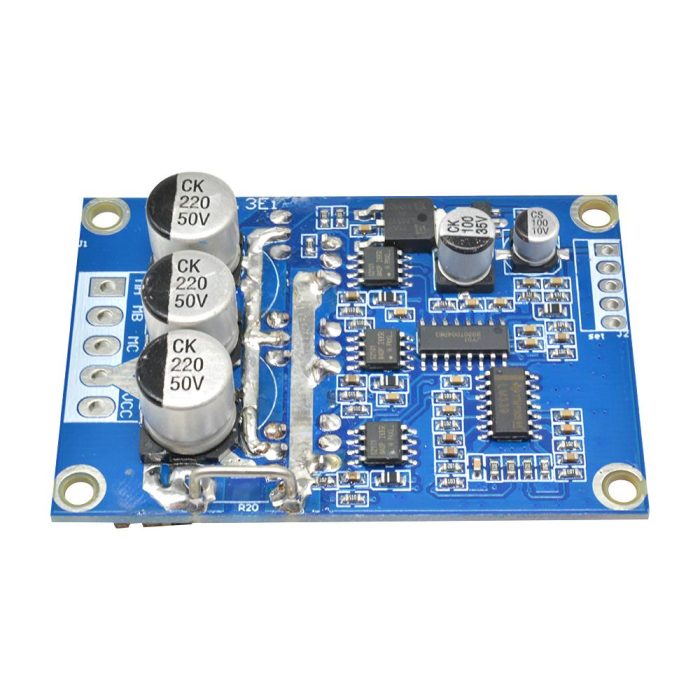

JYQD-V8.3E, 500W güç kapasitesine sahip, 12–36V DC arası giriş gerilimiyle çalışan ve sensörsüz (hall sensörsüz) 3 fazlı brushless DC motorları kontrol eden profesyonel bir sürücü modülüdür. Kart, harici 5V regülasyona gerek bırakmadan kendi üzerinde ürettiği 5V çıkışla hız potansiyometresi ve yön anahtarını besler. PWM frekansı ve analog voltaj girişiyle hassas hız ayarı yapmanızı sağlar. Ayrıca OV/AG koruma devresiyle aşırı gerilim ve akım dalgalanmalarına karşı kendini savunur.

Kullanım Alanları

• Elektrikli Araçlar: E-bisiklet, scooter, go-kart gibi sensörsüz BLDC motorlu düşük hızlı taşıtlar.
• Robotik Uygulamalar: Endüstriyel mobil robotlar ve otomasyon ekipmanları.
• Deneysel Projeler: Arduino, STM32 veya Raspberry Pi kontrol panelleriyle kolay entegrasyon.
• Pompa ve Fan Sistemleri: Sabit hız ve yön kontrolü gerektiren sıvı devriye veya hava akışı düzenleyicileri.
• Laboratuvar Test Rigleri: Stall koruma, enable fonksiyonu ve sinyal çıkışıyla hassas test ortamları.

Teknik Özellikler

Avantajlar ve Faydaları

Dahili 5V Regüle Çıkışı

Kart üzerindeki 5V besleme, potansiyometre ve yön anahtarı için yeterli gücü sağlar. Ek regülatör veya besleme kablosu ihtiyacını ortadan kaldırır.

Esnek Hız ve Yön Kontrolü

Analog 0.1–5 V girişi ve 1–20 kHz PWM sinyaliyle geniş hız aralığına ulaşabilirsiniz. Z/F pinine HIGH/LOW uygulayarak motor yönünü kolayca tersine çevirebilirsiniz.

Stall ve Aşırı Akım Koruması

Dahili koruma devreleri, rotor kilitlenmesi veya aşırı yük durumunda sürücüyü devre dışı bırakır. Motor ve kart güvenliğini maksimize eder.

Kompakt Montaj ve Soğutma

63×42 mm PCB ve Ø3 mm montaj delikleriyle standart muhafazalara uyumlu kurulum sunar. Motor gücü 60 W’ı geçiyorsa soğutucu eklemeniz önerilir.

Nasıl Kullanılır?

1. Güç ve Motor Bağlantısı

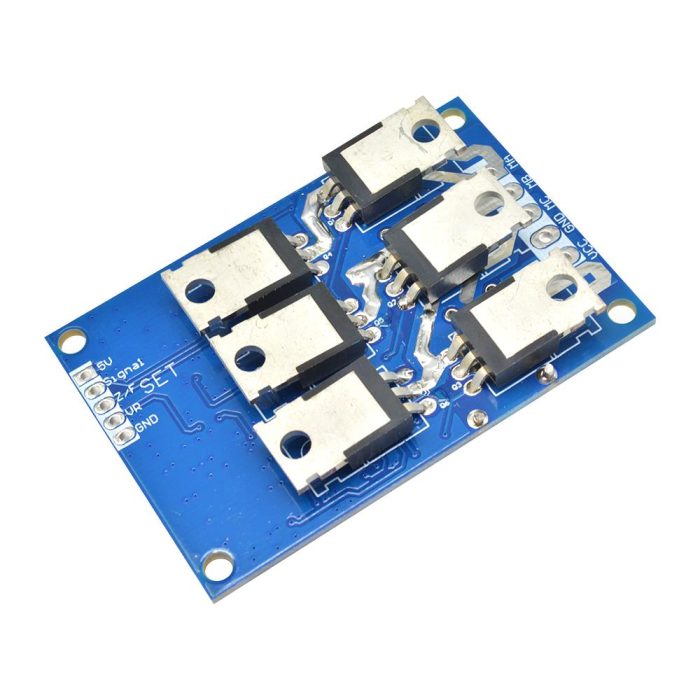

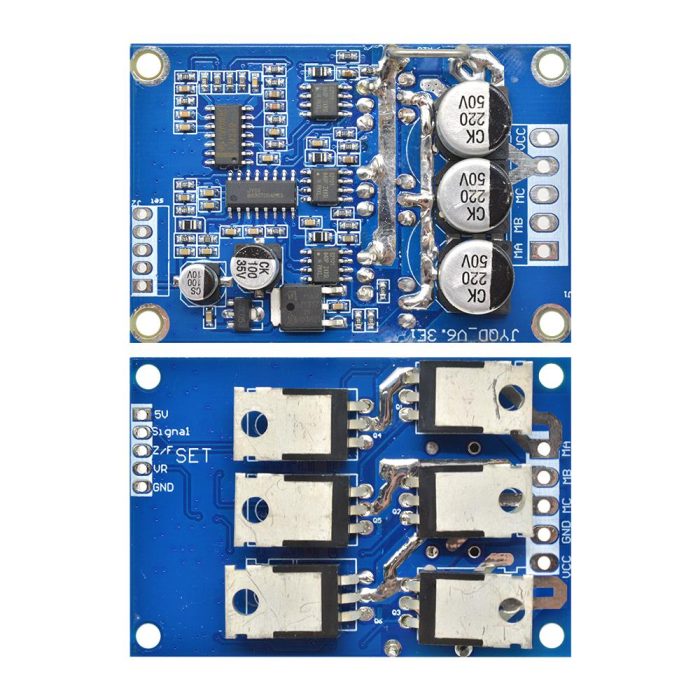

Güç terminallerine DC+ (VCC) ve DC– (GND) yazısına dikkat ederek 12–36 V besleme bağlayın. Motor fazlarını MA, MB, MC pinlerine tek tek bağlayın. Ters polarite kartı kalıcı hasara uğratır.

2. Kontrol Pinleri

• 5V: Dahili regüle çıkış, harici cihaz bağlamayın.
• M: Hız darbe çıkışı (push-pull < 5 mA).
• Z/F: “5V” ileri, “0V/GND” geri yön.
• SG: 0.1–5 V analog hız girişi veya PWM (1–20 kHz). PWM modunda SG pinini GND’ye bağlayın.
• GND: Kontrol katmanı referans toprağı.

3. İlk Çalıştırma ve Ayar

Motor başlamazsa veya titreşim varsa, Z/F ve SG direnç/kapasitans değerlerini kılavuza göre optimize edin. Kablo uzunluğu 50 cm’yi aşarsa ekranlı kablo kullanın.

4. Soğutma Önlemleri

60 W üzeri uygulamalarda ≥200 cm² heatsink ve yalıtkan ped ile montaj yapın. Yetersiz izolasyon karta zarar verebilir.

Sıkça Sorulan Sorular

1. Sensörsüz motorlar dışında destek var mı?

Hayır. Hall sensörsüz BLDC motorlarla uyumludur; hall sensörlü veya fırçasız DC motorlar desteklenmez.

2. 5V çıkışa servo motor bağlar mıyım?

Hayır. 5V çıkış yalnızca hız potansiyometresi ve yön anahtarı içindir. Harici cihaz bağlamak kartı zorlar.

3. Enable pini nasıl kullanılır?

ENABLE pini, dijital LOW ile sürücüyü standby moduna alır, HIGH ile tekrar aktif eder.

4. PWM frekansını nasıl seçmeliyim?

10 kHz civarı genelde uygundur. Giriş PWM sinyali SG pininden GND’ye bağlanarak kontrol edilir.

5. Kart aşırı ısınırsa ne yapmalıyım?

Soğutucu yüzeyini büyütün veya aktif fan ekleyin. Ayrıca güç kaynağının ani pik değerlerini yumuşatacak kapasitör kullanın.

6. Polarite ters bağlanırsa ne olur?

Ters bağlantı koruması yoktur; kart anında zarar görebilir. Bağlantıları doğruladıktan sonra güç verin.
