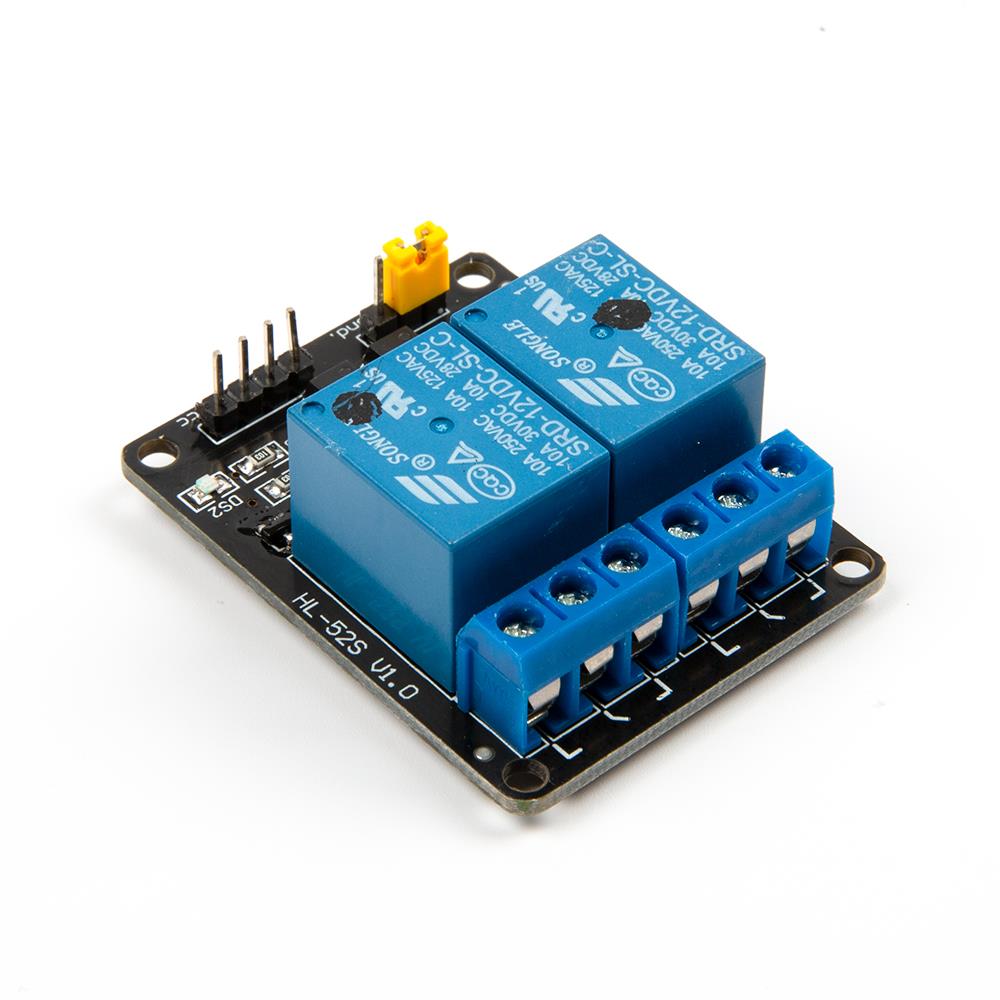

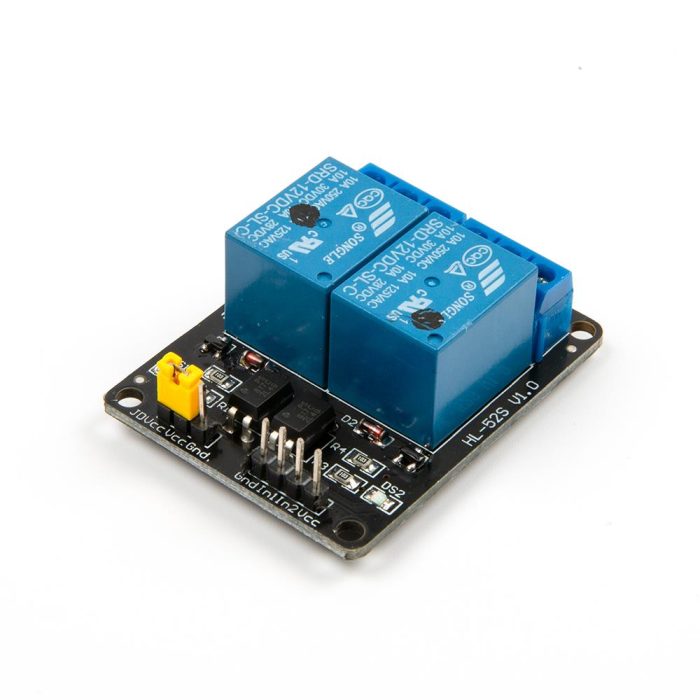

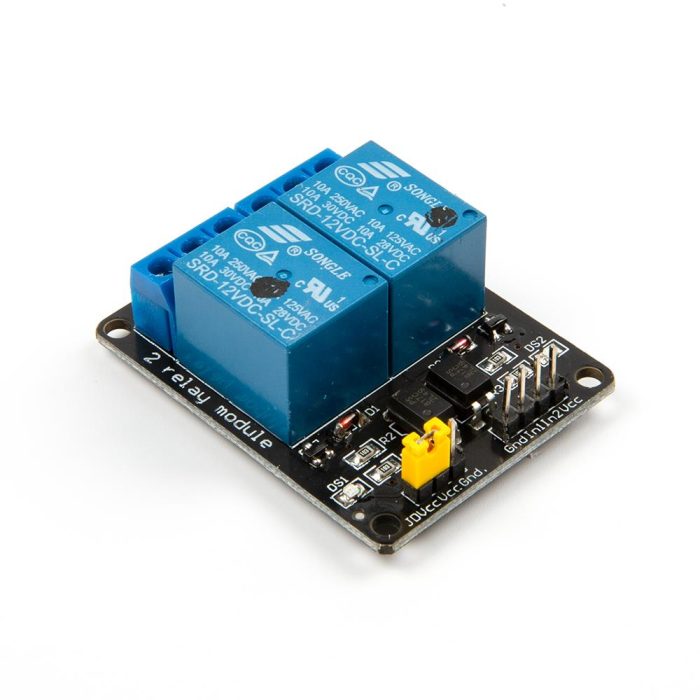

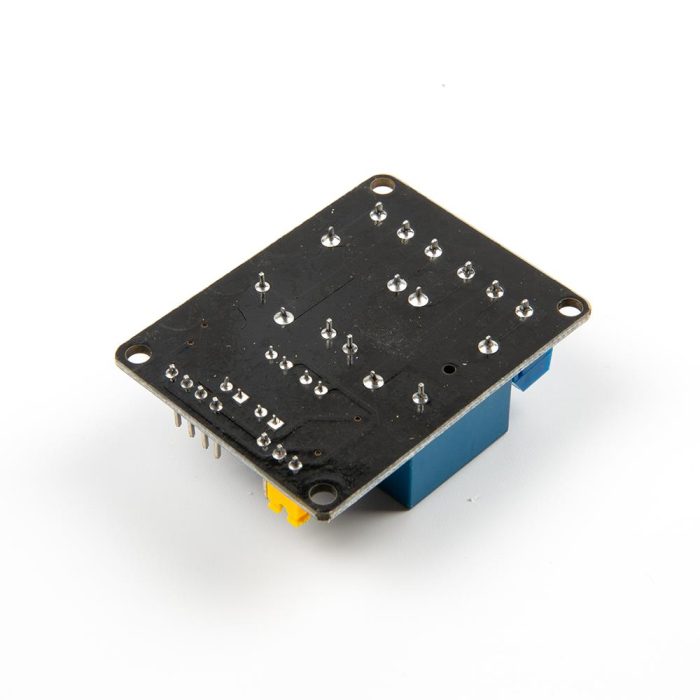

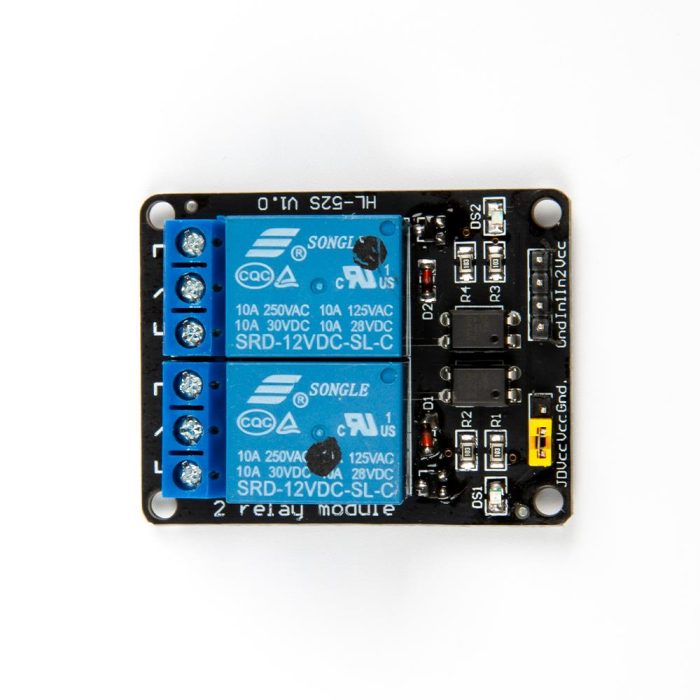

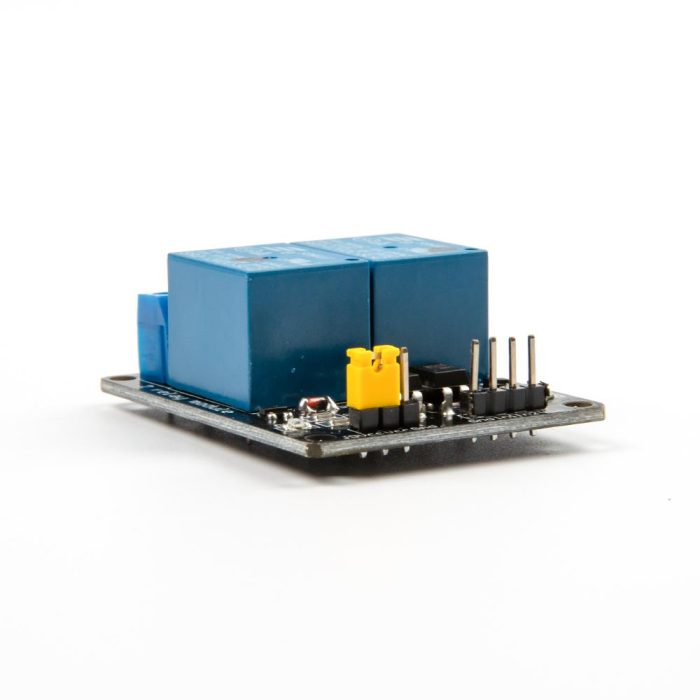

12V 2 Kanallı Optokuplörlü Röle

Neden 2 Kanal 12V Röle Modülü Tercih Edilmeli?

Elektronik projelerde mikrodenetleyici çıkış pinleri doğrudan motor, lamba, pompa, fan, solenoid valf veya AC yükleri süremez. Bu tip yükleri kontrol etmek için arada güvenli bir anahtarlama elemanına ihtiyaç duyulur. 2 Kanal 12V Röle Modülü, düşük seviyeli kontrol sinyalini röle kontakları üzerinden yüksek güçlü yük anahtarlamasına dönüştürür.

İki bağımsız kanal yapısı sayesinde aynı kart üzerinden iki ayrı cihaz kontrol edilebilir. Örneğin bir projede hem fan hem pompa, hem aydınlatma hem siren, hem motor hem solenoid valf kontrolü yapılabilir. Kanal durum LED’leri ise rölelerin çalışma durumunu görsel olarak takip etmeyi kolaylaştırır.

Öne Çıkan Özellikler

• 2 kanal röle çıkışı: İki ayrı yükü bağımsız olarak kontrol etmek için kullanılabilir.
• 12V DC çalışma: Röle bobinleri ve kart beslemesi 12V DC sistemlere uygundur.
• Optokuplörlü giriş yapısı: Mikrodenetleyici kontrol tarafı ile röle/yük tarafı arasında izolasyon avantajı sağlar.
• NO, NC ve COM kontakları: Normalde açık veya normalde kapalı anahtarlama senaryoları kurulabilir.
• 10A kontak kapasitesi: AC 250V veya DC 30V yüklerde 10A sınıfı anahtarlama yapılabilir.
• J1 jumper seçeneği: Röle bobin beslemesi ile kontrol lojik beslemesi aynı ya da ayrı mimaride kullanılabilir.
• Kanal durum LED’leri: Her röle kanalının aktif/pasif durumu görsel olarak takip edilebilir.
• Vidalı klemens bağlantısı: Yük bağlantılarının daha sağlam ve pratik yapılmasını sağlar.

Nerelerde Kullanılır?

2 Kanal 12V Röle Modülü, düşük güçlü kontrol kartlarıyla daha yüksek güçlü elektriksel yükleri açıp kapatmak için kullanılır. Hobi elektroniğinden endüstriyel prototiplemeye kadar birçok farklı uygulamada tercih edilebilir.

2 Kanal 12V Röle Modülü Ne İşe Yarar?

2 kanal röle modülü, mikrodenetleyiciden gelen kontrol sinyaline göre röle kontaklarını açıp kapatır. Röle aktif olduğunda COM ucu NO veya NC kontağı ile durum değiştirir. Bu sayede devreye bağlı yük enerjilendirilebilir veya enerjisi kesilebilir.

Röleler mekanik anahtarlama elemanlarıdır. Bu nedenle hem AC hem de DC yüklerde kullanılabilir; ancak kontak kapasitesi, yük tipi, ani kalkış akımı ve güvenlik önlemleri mutlaka dikkate alınmalıdır. Motor, pompa, solenoid veya endüktif yüklerde kontak ömrünü korumak için diyot, snubber veya uygun koruma elemanları kullanılmalıdır.

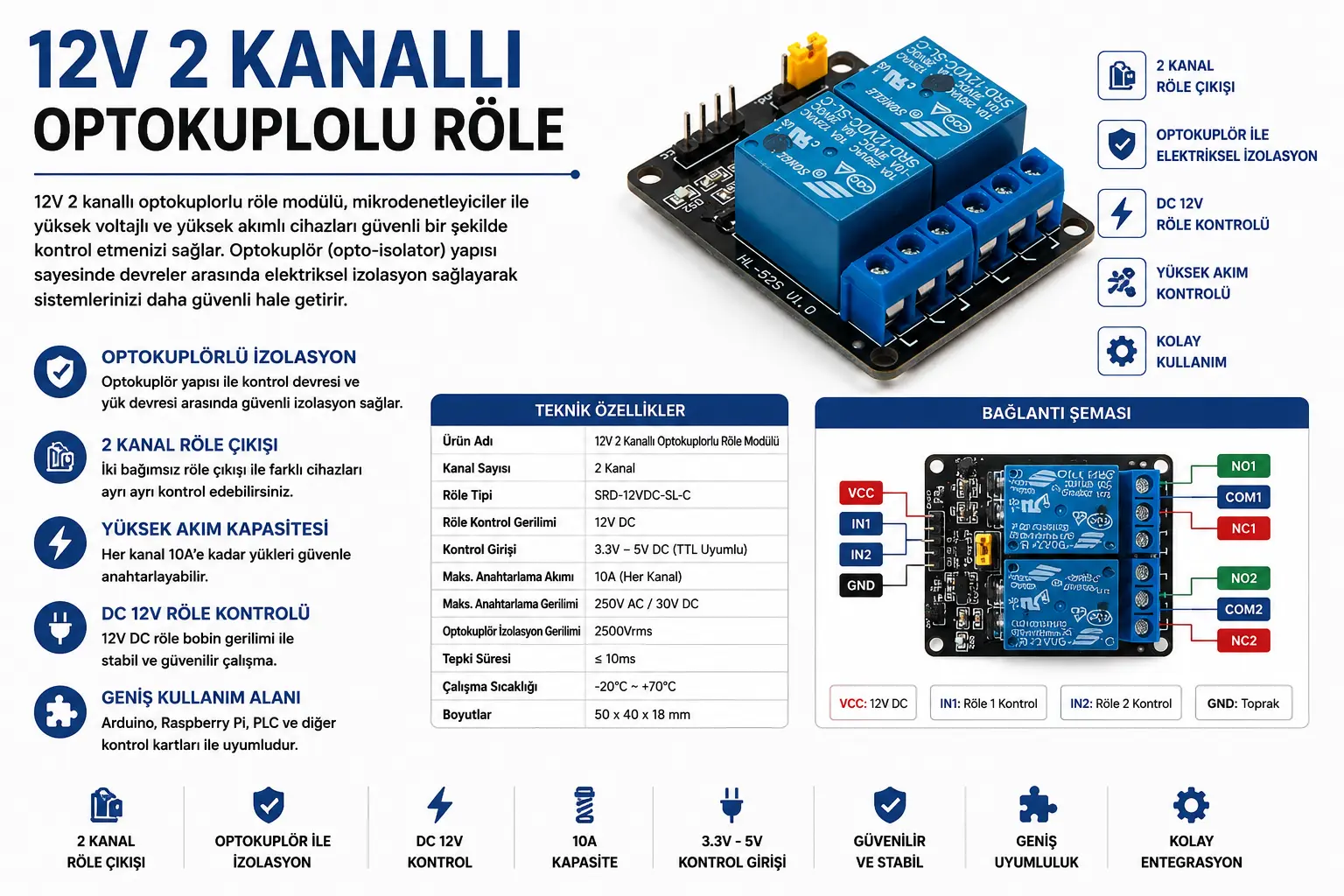

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 12V DC besleme kullanın: Bu ürün 12V röle bobinine sahiptir. 5V röle kartı gibi beslenmemelidir.
2. GND bağlantısını doğru planlayın: Standart kullanımda mikrodenetleyici GND hattı ile röle kartı GND hattı ortaklanır. İzole kullanımda J1 jumper ayarı ve güç mimarisi ayrıca planlanmalıdır.
3. IN1 ve IN2 pinleriyle kontrol edin: Her röle kanalı kendi giriş pininden tetiklenir. Low level tetikleme yapısında lojik 0 sinyali röleyi aktif eder.
4. NO/NC/COM bağlantısını doğru seçin: Yükün normalde kapalı mı yoksa normalde açık mı çalışacağına göre NO veya NC kontağı kullanılmalıdır.
5. AC şebeke güvenliğine dikkat edin: 220V AC yüklerde izolasyon, sigorta, klemens güvenliği, kablo kesiti ve kapalı kutu kullanımı zorunlu olarak değerlendirilmelidir.
6. Endüktif yüklerde koruma kullanın: Motor, pompa, fan, valf ve bobinli yüklerde kontak arkını azaltmak için diyot, RC snubber veya varistör gibi koruma elemanları kullanılmalıdır.
7. Yük akımını düşürerek tasarlayın: Kontak üzerinde 10A yazsa bile uzun süreli kullanımda yük tipi ve sıcaklık dikkate alınarak daha düşük akımda çalışmak daha güvenlidir.

J1 Jumper Ne İşe Yarar?

J1 jumper, röle bobin beslemesi ile kontrol lojik beslemesi arasındaki bağlantı mimarisini belirlemek için kullanılır. J1 takılı olduğunda röle bobini ve kontrol devresi aynı 12V kaynaktan beslenerek basit kullanım sağlanabilir.

J1 çıkarıldığında röle bobini için ayrı 12V besleme kullanılabilir. Bu yapı, optokuplörlü giriş sayesinde mikrodenetleyici tarafı ile röle/yük tarafını daha izole çalıştırmak isteyen uygulamalarda avantaj sağlar. Gürültü, ani akım çekişi ve yük anahtarlama kaynaklı parazitlerin kontrol devresine etkisini azaltmak için izole besleme mimarisi tercih edilebilir.

NO, NC ve COM Kontakları Ne Anlama Gelir?

COM, rölenin ortak ucudur. NO normalde açık kontak anlamına gelir; röle pasifken açık devredir, röle aktif olduğunda COM ile birleşir. NC normalde kapalı kontak anlamına gelir; röle pasifken COM ile bağlıdır, röle aktif olduğunda bağlantı kesilir.

Bir lambanın veya motorun yalnızca röle aktif olduğunda çalışması isteniyorsa genellikle COM-NO bağlantısı kullanılır. Bir sistemin normalde çalışıp röle tetiklendiğinde kapanması isteniyorsa COM-NC bağlantısı tercih edilebilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu 2 kanal 12V röle modülü, Arduino, ESP32, Raspberry Pi, STM32, sensör modülleri, butonlar, aktif buzzer, 12V DC adaptör, güç kaynakları, jumper kablolar, terminal klemensler, sigorta, proje kutusu, motor, fan, pompa, LED şerit ve otomasyon kontrol kartlarıyla birlikte kullanılabilir. Projede kontrol gerilimi, röle beslemesi, yük gerilimi ve kontak akımı ayrı ayrı hesaplanmalıdır.

Teknik Referans

Rölelerin NO, NC, COM kontak mantığı ve elektromekanik anahtarlama prensibi hakkında temel teknik bilgi için
Arduino röle kullanım rehberini inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 2 Kanal 12V Röle Modülü

Sık Sorulan Sorular

2 Kanal 12V Röle Modülü nedir?

2 Kanal 12V Röle Modülü, mikrodenetleyici veya kontrol kartlarından gelen sinyallerle iki ayrı AC/DC yükü anahtarlamak için kullanılan çift kanallı röle kartıdır.

Bu röle kartı kaç volt ile çalışır?

Bu ürün 12V DC röle bobinine sahiptir ve kart beslemesi 12V DC olarak planlanmalıdır. 5V röle kartı gibi doğrudan 5V ile çalıştırılmamalıdır.

2 Kanal 12V Röle Modülü hangi yükleri kontrol eder?

Motor, fan, pompa, lamba, LED şerit, solenoid valf, siren ve benzeri AC/DC yüklerin açma-kapama kontrolünde kullanılabilir. Yükün gerilim ve akım değeri röle kontak kapasitesini aşmamalıdır.

NO, NC ve COM uçları ne işe yarar?

COM ortak uçtur. NO normalde açık, NC normalde kapalı kontaktır. Yükün röle aktifken mi yoksa pasifken mi çalışacağına göre COM-NO veya COM-NC bağlantısı seçilir.

220V AC ile kullanılır mı?

Röle kontakları AC yükleri anahtarlayabilir; ancak 220V AC bağlantı ciddi güvenlik riski taşır. Sigorta, izolasyon, kapalı kutu, uygun kablo kesiti ve yetkin elektrik bağlantısı gereklidir.
