Genel Ürün Özellikleri

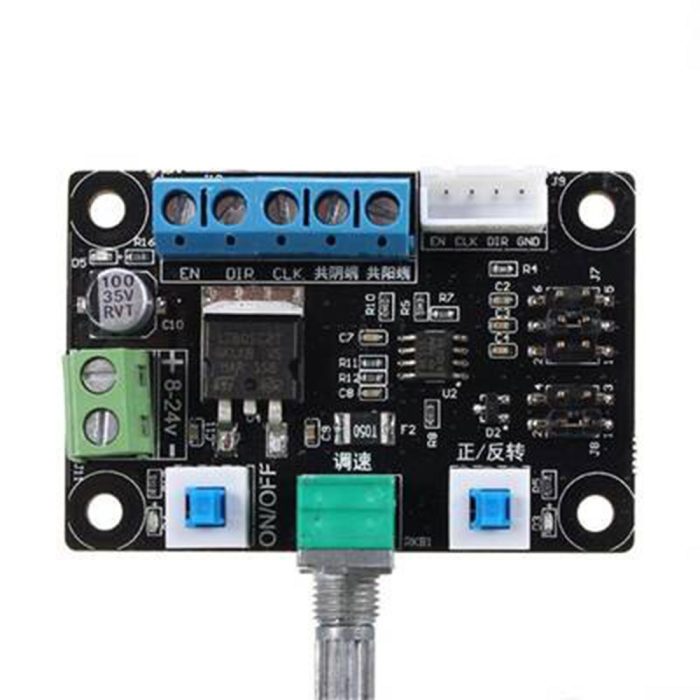

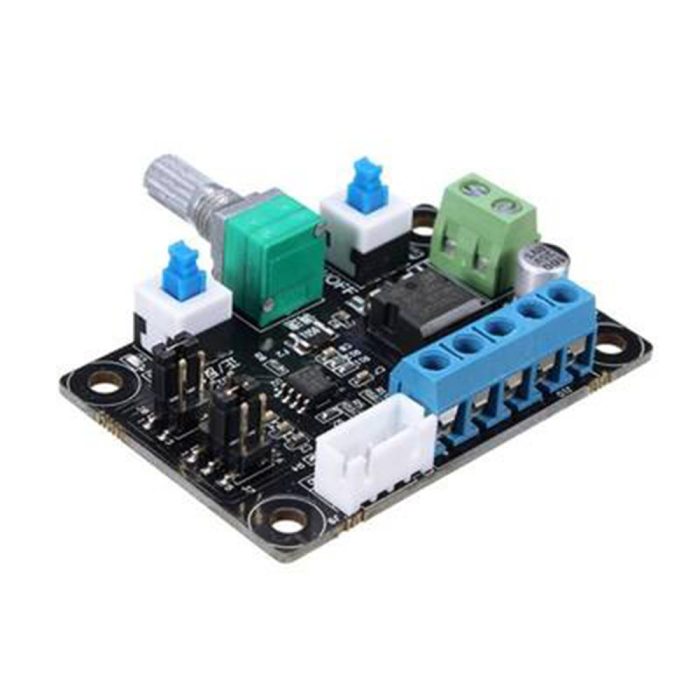

Bu modül, bir darbe üretme modülü olup step sürücüyü kontrol sinyali ile sağlar. Step motorları kontrol etmek için bir sürücü ile birlikte kullanılmalıdır. Kompakt tasarımı ve kolay bağlantı noktaları sayesinde step motor projelerinizde büyük kolaylık sağlar.
Bu basit denetleyici, bir step motor, step motor sürücüsü ve DC güç kaynağından oluşan bir kontrol platformu kümesi ile birleştirilebilir. Modül, yüksek (5.4k-160kHz), orta (540-16.6kHz) ve düşük (80-2.4kHz) olmak üzere üç farklı frekans aralığında çalışabilir. Darbe sinyali ve PWM sinyali üretebilir, bu da step motor hız ve yön kontrolü açısından büyük esneklik sağlar.
Kullanım Alanları
- 3D yazıcılar
- CNC makineleri
- Robotik sistemler
- Otomasyon projeleri
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Çalışma Voltajı | 12V-24V DC |
| Ölçüm Frekansı | PUL ve ortak katot sonu |
| Frekans Aralıkları | Yüksek: 5.4kHz – 160kHz Orta: 540Hz – 16.6kHz Düşük: 80Hz – 2.4kHz |
| Bağlantı Yöntemleri | Ortak Anot ve Ortak Katot |
| Desteklenen Sinyaller | PUL (Puls), DIR (Yön), EN (Etkinleştirme) |
Bağlantı Yöntemleri
Ortak Anot Bağlantı Yöntemi
- EN +, PUL + ve DIR + COM’a bağlanır
- EN-, PUL- ve DIR- ilgili sinyal girişlerine bağlanır
Ortak Katot Bağlantı Yöntemi
- EN-, PUL- ve DIR- COM’a bağlanır
- EN+, PUL+ ve DIR+ ilgili sinyal girişlerine bağlanır
Avantajlar ve Faydaları
- Geniş giriş voltaj aralığı sayesinde birçok projede kullanılabilir
- Üç farklı frekans ayarıyla hassas kontrol imkanı
- Kullanıcı dostu bağlantı noktaları ve kolay kurulum
- Step motorları stabil ve güvenilir bir şekilde sürme imkanı
Sıkça Sorulan Sorular
1. Bu modül hangi step motorlarla uyumludur?
Bu modül, çoğu bipolar ve unipolar step motor ile uyumludur. Ancak, motorunuzun teknik özelliklerini doğrulamak için üretici bilgilerini kontrol etmenizi öneririz.
2. PWM sinyali nasıl seçilir?
PWM sinyal türü, modül üzerindeki jumperlar aracılığıyla ayarlanabilir. Yüksek, orta ve düşük frekans seçenekleri arasından ihtiyacınıza uygun olanı seçebilirsiniz.
3. Ortak anot ve ortak katot bağlantıları arasındaki fark nedir?
Ortak anot bağlantı yöntemi, tüm pozitif uçların ortak olduğu bir konfigürasyon sağlarken, ortak katot yöntemi negatif uçların ortak olduğu bir yapı sunar. Hangi bağlantı türünü kullanmanız gerektiği, sisteminizin yapılandırmasına bağlıdır.
