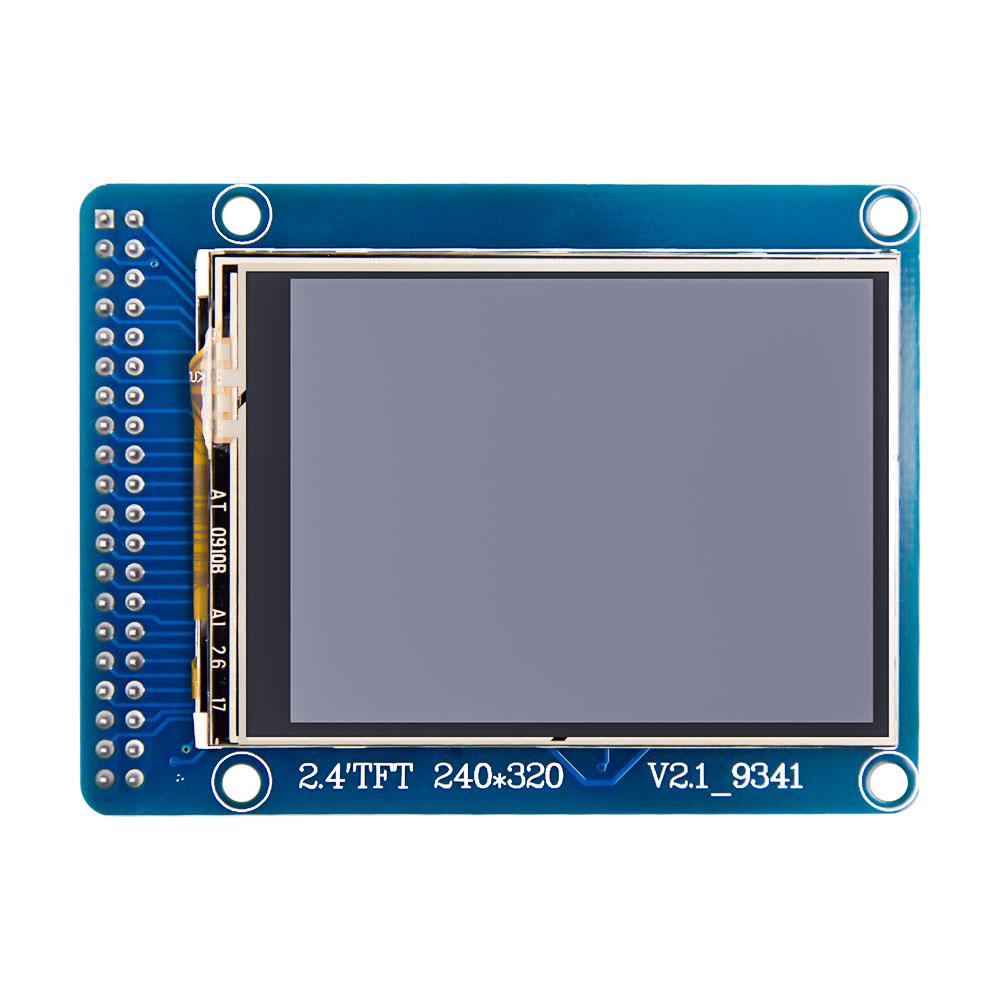

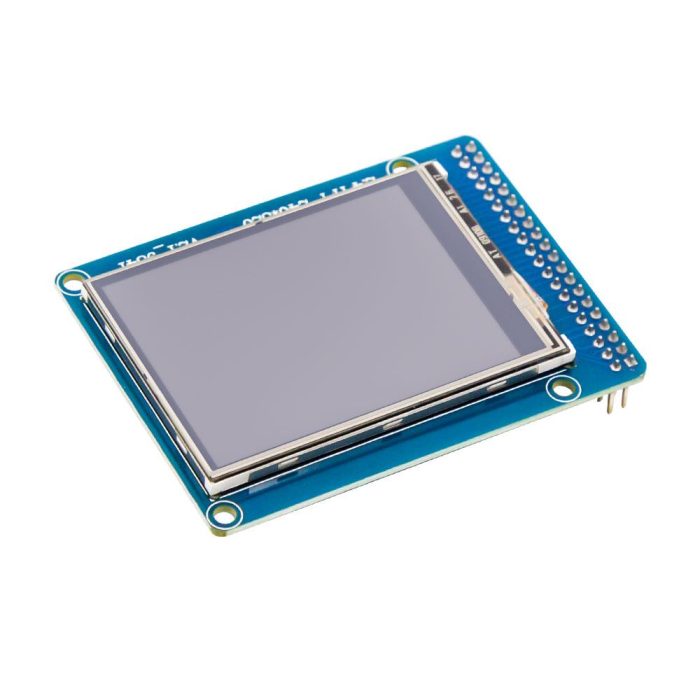

2.4 inç 40 Pin TFT Dokunmatik Ekran (4MB Dahili Hafıza)

Ürün İsmi: 2.4 İnç TFT Renkli LCD Ekran Modülü – Dokunmatik IC ve SD Kart Destekli, ILI9341, UNO R3 Uyumlu

Ürün Açıklaması:

Bu 2.4 inç TFT renkli LCD ekran modülü, ILI9341 sürücüsü ile UNO R3 uyumlu olarak tasarlanmıştır. 240×320 çözünürlüğe sahip bu ekran, 65K renk desteği ve dokunmatik ekran özelliği ile kaligrafi girişi sağlar. 3.3V güç kaynağı ile çalışan bu modül, 16 bit paralel veri arayüzüne sahiptir. Fotokopi makineleri, faks makineleri, lazer yazıcılar, endüstriyel test ekipmanları ve ağ ekipmanları gibi çeşitli cihazlarda kullanılabilir.

Teknik Özellikler:

• Ekran Çözünürlüğü: 240×320
• Ekran Boyutu: 2.4 inç
• Dokunmatik Ekran: Kaligrafi girişi fonksiyonu ile
• Ekran Rengi: 65K renk
• Güç Kaynağı: 3.3V
• Veri Arayüzü: 16 bit paralel

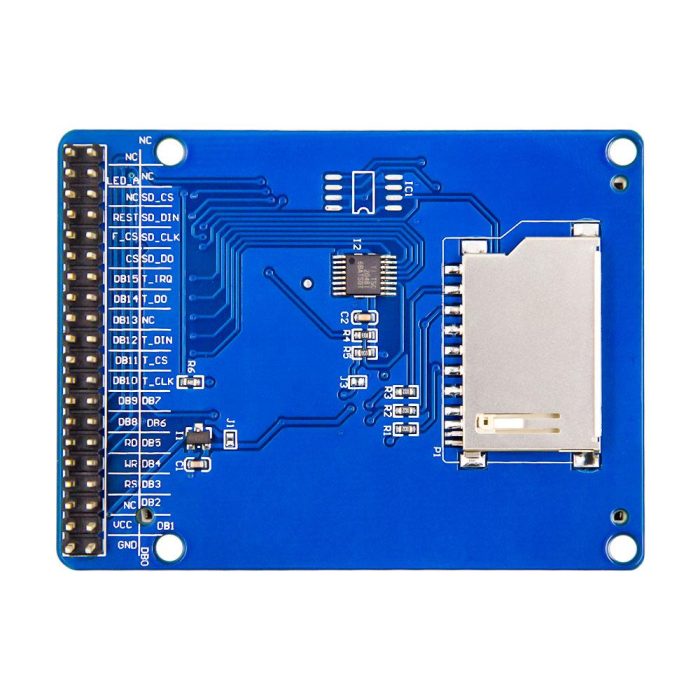

• GND: Toprak bağlantısı
• VCC: Pozitif güç kaynağı bağlantısı
• RS: Veri/komut anahtarı
• WR: Veri yazma saati
• RD: Veri okuma saati
• DB8-DB15: 8 bit yüksek veri yolu
• CS: Çip seçimi
• F-CS: FLASH çip seçimi (modül, W25X16 FLASH çipi için rezerve edilmiştir, varsayılan olarak bağlı değildir)
• RESET: Sıfırlama (8ms düşük, ardından 8ms yüksek)
• LED-A: Arka ışık güç kaynağı (3.3V bağlantısı, 5V bağlantısı için direnç modifikasyonu gereklidir)
• DB0-DB7: 8 bit düşük veri yolu
• T-CLK: Dokunmatik kontrolör saati (XPT2046)
• T-CS: Dokunmatik kontrolör çip seçimi (XPT2046)
• T-DIN: Dokunmatik kontrolör veri girişi (XPT2046)
• T-D0: Dokunmatik kontrolör veri çıkışı (XPT2046)
• T-IRQ: Dokunmatik kontrolör kesme veri (XPT2046)
• SD-D0: SD kart arayüzü MISO
• SD-CLK: SD kart arayüzü saati
• SD-DIN: SD kart arayüzü MOSI
• SD-CS: SD kart arayüzü çip seçimi
