3S Lityum Batarya Kapasite Göstergesi Modülü Göstergesi

Ürün Tanıtımı

3S Lityum Batarya Kapasite Göstergesi Modülü, Li-Po lityum pillerinizin doluluk oranını hızlı ve kolay bir şekilde görmenizi sağlar. Kompakt tasarımı, kullanımı kolay bağlantıları ve anlık gösterge sistemiyle, bu modül, batarya kapasitesini takip etmek isteyenler için ideal bir çözümdür. Bu kapasite göstergesi, pillerinizin doluluk seviyesini %100’e yakın doğrulukla göstererek, pil durumu hakkında anlık bilgi sunar.

Kullanım Alanları

3S Lityum Batarya Kapasite Göstergesi Modülü, çeşitli projeler ve uygulamalarda kullanılabilir:

• Elektronik projelerde pil doluluk seviyesini izlemek
• Taşınabilir enerji çözümlerinde batarya durumunu görmek
• Drone ve RC araçlar gibi cihazlarda pil ömrünü takip etmek
• Güneş enerjisi depolama sistemlerinde batarya kapasitesini izlemek

Nasıl Çalışır?

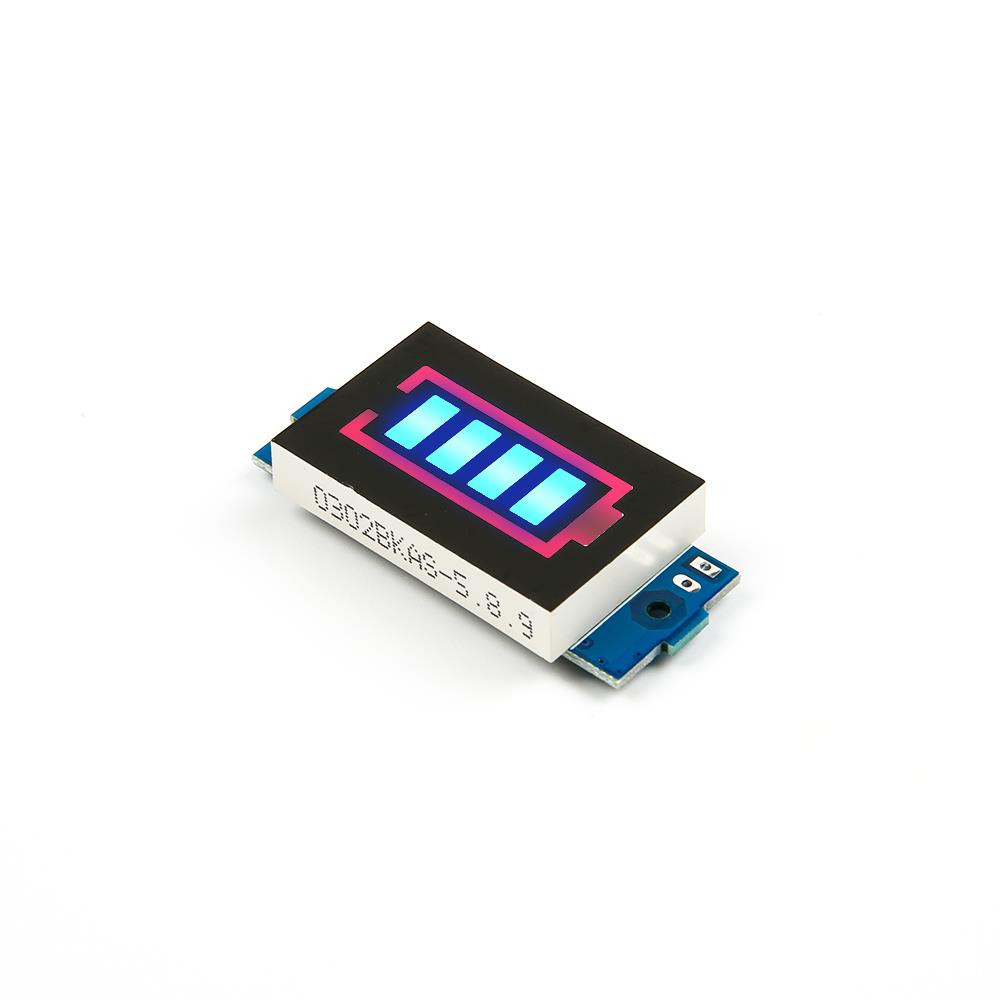

Bu gösterge modülü, pilinizin pozitif (+) ve negatif (-) uçlarını modül üzerindeki ilgili terminallere bağladığınızda pil doluluk seviyesini anlık olarak görüntüler. Kırmızı ve LED göstergeleri sayesinde, batarya kapasitesini kolayca izleyebilirsiniz:

• Sadece Kırmızı Çerçeve Yanıyorsa: Pil voltajı 9.9V’un altındadır.
• 1 Çubuk Yanıyorsa: Pil voltajı 9.9V ile 10.5V arasındadır.
• 2 Çubuk Yanıyorsa: Pil voltajı 10.5V ile 11.1V arasındadır.
• 3 Çubuk Yanıyorsa: Pil voltajı 11.1V ile 11.7V arasındadır.
• 4 Çubuk Yanıyorsa: Pil voltajı 11.7V’un üzerindedir.

Teknik Özellikler

Avantajlar ve Faydaları

3S Lityum Batarya Kapasite Göstergesi Modülü, kullanıcıya birçok avantaj sunar:

• Kolay Kullanım: Basit bağlantı yapısı ile hızlı kurulum sağlar.
• Anlık Gösterge: Pil doluluk seviyesini anında görebilme imkânı sunar.
• Kompakt Tasarım: Küçük boyutları sayesinde projelerde az yer kaplar.
• Güvenilir Ölçüm: Bataryanın sağlığı hakkında net bilgi sağlar.

Kullanım Talimatları

3S Lityum Batarya Kapasite Göstergesi Modülü’nü kullanmak oldukça basittir. Aşağıdaki adımları izleyerek modülü kolayca kullanabilirsiniz:

1. Pilinizin pozitif (+) ucunu modül üzerindeki (+) terminaline ve negatif (-) ucunu modül üzerindeki (-) terminaline bağlayın.
2. Modül, bağlantı yapıldıktan sonra anında pil kapasitesini gösterecektir.
3. Çubuk LED’lerin gösterdiği değere göre pil seviyesini kontrol edin.

Sıkça Sorulan Sorular

Bu modül hangi pillerle uyumludur?

Bu modül, 3 hücreli (3S) lityum iyon ve lityum polimer pillerle uyumludur. Farklı pil tipleri için voltaj aralıklarını göz önünde bulundurarak kullanılması önerilir.

Modül üzerinde birden fazla LED ışığı neden yanıyor?

Birden fazla LED ışığı yanıyorsa, pilinizin doluluk oranı yüksek demektir. 4 çubuk LED tamamen dolu bir pili, tek çubuk ise düşük seviyedeki bir pili gösterir.

Bu modülü şarj sırasında kullanabilir miyim?

Bu modül, batarya şarj edilirken doluluk oranını gösterebilir. Ancak, doğru okuma sağlamak için pil şarj işlemi sırasında sabit bir voltajda olduğundan emin olunmalıdır.
