4.5 mm x 8 mm Mini Kablolu Titreşim Motoru (Silikon Kılıflı)

Neden 4.5 mm x 8 mm Mini Kablolu Titreşim Motoru Tercih Edilmeli?

4.5 mm x 8 mm mini kablolu titreşim motoru, küçük elektronik cihazlarda kullanıcıya fiziksel geri bildirim vermek için pratik bir çözümdür. LED veya sesli uyarının yeterli olmadığı durumlarda titreşim uyarısı daha sezgisel bir bildirim sağlar. Bu nedenle taşınabilir cihazlar, mini robotlar, oyuncaklar, giyilebilir projeler, alarm devreleri ve haptik geri bildirim uygulamalarında değerlendirilebilir.

Kablolu yapısı, lehimleme ve prototipleme sürecini kolaylaştırır. Motorun uçlarına doğrudan kablo bağlanmış olması, küçük gövdeye lehim yapma riskini azaltır. Bununla birlikte motor küçük boyutlu olduğu için mekanik zorlanmaya, kablo çekmesine, aşırı gerilime ve uzun süreli yüksek akım kullanımına karşı dikkatli olunmalıdır. Mikrodenetleyici pininden doğrudan beslemek yerine uygun sürücü devresiyle kontrol edilmesi daha güvenli bir tasarımdır.

Öne Çıkan Özellikler

• Mini titreşim motoru: Küçük elektronik cihazlarda titreşim geri bildirimi oluşturmak için kullanılır.
• 4.5 mm x 8 mm gövde: Dar alanlı montajlarda ve kompakt ürün prototiplerinde avantaj sağlar.
• Uçtan uca 11 mm uzunluk: Eksantrik ağırlık dahil toplam uzunluk yaklaşık 11 mm seviyesindedir.
• 1.2 g ağırlık: Hafif yapısı sayesinde giyilebilir ve taşınabilir projelerde kullanılabilir.
• 1.7V – 3.6V çalışma gerilimi: Düşük voltajlı pil sistemleri ve mikrodenetleyici kontrollü projeler için uygundur.
• 3V’ta yaklaşık 12000 RPM: Yüksek dönme hızı sayesinde hissedilebilir titreşim etkisi oluşturur.
• 1.2g titreşim genliği: 3V çalışma koşulunda güçlü haptik geri bildirim elde edilebilir.
• 90mA boşta akım: 3V seviyesinde motorun boşta çektiği akım yaklaşık 90mA olarak belirtilir.
• 120mA başlangıç akımı: İlk kalkış anında maksimum 120mA seviyesine kadar akım ihtiyacı oluşabilir.
• Silikon/kauçuk kaplama: Motor dış yüzeyindeki kaplama, montaj ve mekanik temas için pratik kullanım sağlar.

Kullanım Alanları

Mini kablolu titreşim motoru, küçük cihazlarda fiziksel uyarı veya geri bildirim üretmek gereken birçok elektronik projede kullanılabilir. Motor, düşük voltajla çalıştığı için pil beslemeli prototiplerde, mikrodenetleyici tabanlı devrelerde ve giyilebilir ürün denemelerinde sık tercih edilir.

4.5 mm x 8 mm Mini Kablolu Titreşim Motoru Ne İşe Yarar?

4.5 mm x 8 mm mini kablolu titreşim motoru, elektrik enerjisini mekanik titreşim hareketine dönüştürür. Motor milindeki eksantrik ağırlık döndüğünde merkezkaç etkisi oluşur ve motor gövdesinde titreşim meydana gelir. Bu titreşim, kullanıcının fiziksel olarak hissedebileceği bir geri bildirim veya uyarı sinyali olarak kullanılabilir.

Bu motor ile sesli uyarı yerine sessiz titreşim bildirimi yapılabilir. Örneğin bir sensör değeri eşik seviyeyi geçtiğinde, bir butona basıldığında, kablosuz komut alındığında veya bir sistem alarm verdiğinde titreşim motoru kısa süre çalıştırılarak kullanıcı bilgilendirilebilir. Sürekli çalıştırma yerine kısa darbeli kullanım, hem motor ömrü hem de pil tüketimi açısından daha verimli olur.

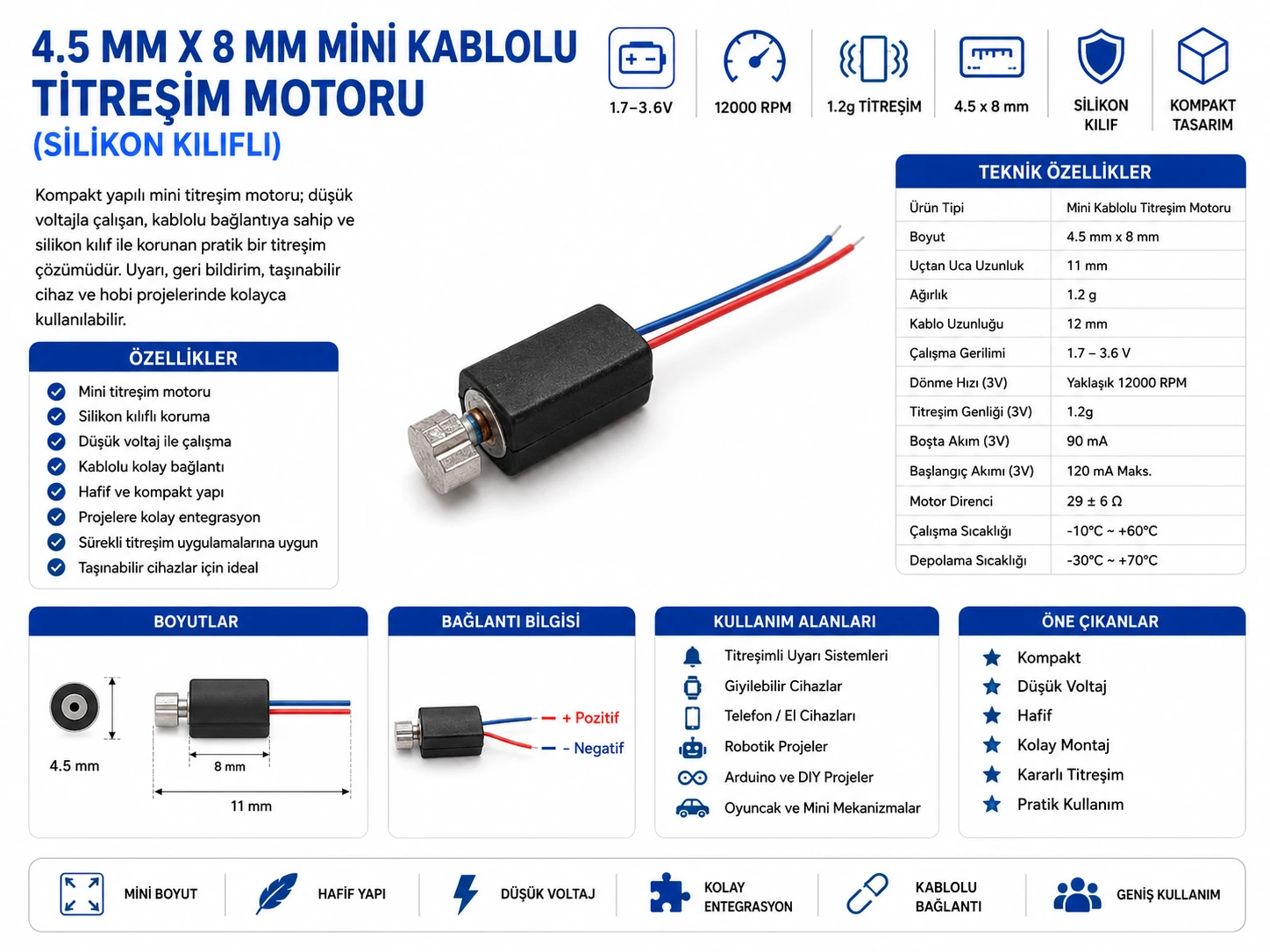

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Gerilim aralığını aşmayın: Motor 1.7V – 3.6V DC aralığında çalışır. Uzun süreli 5V doğrudan kullanım motor ömrünü azaltabilir veya arızaya neden olabilir.
2. Mikrodenetleyici pininden doğrudan sürmeyin: Arduino veya ESP32 pinleri motorun kalkış akımını güvenli şekilde karşılayamayabilir. Transistör veya MOSFET sürücü devresi kullanılması önerilir.
3. Flyback diyot kullanın: DC motor endüktif yük olduğu için sürücü devresinde ters gerilim darbelerine karşı diyot veya uygun koruma elemanı kullanılmalıdır.
4. Başlangıç akımını dikkate alın: Motor ilk çalışmada yaklaşık 120mA seviyesine kadar akım isteyebilir. Güç kaynağı ve sürücü bu değeri karşılamalıdır.
5. Kabloya mekanik yük bindirmeyin: 12 mm kablo kısa ve hassastır. Çekme, bükme veya kopma riskine karşı montaj sırasında desteklenmelidir.
6. Kısa darbeli kullanım tercih edin: Haptik geri bildirim uygulamalarında motoru sürekli çalıştırmak yerine kısa titreşim darbeleriyle kullanmak daha verimlidir.
7. Montaj yüzeyini doğru seçin: Titreşim etkisi, motorun sabitlendiği yüzeyin ağırlığına, sertliğine ve mekanik bağlantısına göre değişir.
8. Polariteleri kontrol edin: Motor DC yapıda olduğu için polarite değiştirildiğinde dönüş yönü değişebilir; titreşim etkisi genellikle devam eder.
9. Isınmayı takip edin: Uzun süreli çalışma, yüksek voltaj veya mekanik sıkışma durumunda motor ısınabilir. Bu koşullarda çalışma durdurulmalıdır.

Titreşim Motoru Nasıl Çalışır?

Titreşim motoru, DC motor miline bağlı dengesiz ağırlığın dönmesiyle titreşim üretir. Motor döndükçe eksantrik ağırlık merkezkaç kuvveti oluşturur ve bu kuvvet motor gövdesine periyodik mekanik hareket olarak yansır. Kullanıcı bu hareketi titreşim olarak hisseder.

Motorun hissedilen titreşim etkisi yalnızca motor hızına bağlı değildir. Motorun sabitlendiği yüzey, kutu malzemesi, mekanik bağlantı, besleme voltajı, çalışma süresi ve motorun cihaz içindeki konumu titreşim şiddetini doğrudan etkiler. Küçük gövdeli cihazlarda titreşim daha belirgin hissedilebilirken, ağır gövdeli cihazlarda aynı motor daha düşük hissedilebilir.

Haptik Geri Bildirim Nedir?

Haptik geri bildirim, elektronik bir cihazın kullanıcıya fiziksel titreşim veya dokunsal tepki vermesidir. Telefonlarda bildirim titreşimi, oyun kontrolcülerinde darbe hissi, giyilebilir cihazlarda sessiz uyarı ve dokunmatik arayüzlerde buton hissi bu kullanımın örnekleridir.

Mini titreşim motorları, haptik geri bildirim üretmek için ekonomik ve kolay uygulanabilir bir yöntem sunar. Mikrodenetleyici ile motor kısa süreli darbeler halinde çalıştırılarak farklı titreşim desenleri oluşturulabilir. Örneğin kısa titreşim onay sinyali, uzun titreşim hata uyarısı veya art arda darbeler alarm bildirimi olarak programlanabilir.

Mikrodenetleyici ile Titreşim Motoru Nasıl Sürülür?

Mikrodenetleyici ile titreşim motoru sürme uygulamasında motor doğrudan GPIO pinine bağlanmamalıdır. GPIO pinleri genellikle düşük akım verebilir; titreşim motorunun kalkış akımı ise bu sınırı aşabilir. Bu nedenle motor, NPN transistör veya logic-level MOSFET ile anahtarlanmalıdır.

Tipik bağlantıda motor pozitif ucu uygun besleme hattına, negatif ucu transistör/MOSFET üzerinden GND’ye bağlanır. Mikrodenetleyici çıkışı sürücü elemanın gate/base pinini kontrol eder. Motor uçlarına ters yönde koruma diyodu eklenmesi, endüktif gerilim darbelerine karşı devreyi korumaya yardımcı olur. PWM kullanılarak titreşim şiddeti sınırlı ölçüde kontrol edilebilir.

4.5 mm x 8 mm Mini Kablolu Titreşim Motoru Hangi Ürünlerle Birlikte Kullanılır?

Bu 4.5 mm x 8 mm Mini Kablolu Titreşim Motoru, Arduino, ESP32, ESP8266, Raspberry Pi Pico, NPN transistörler, logic-level MOSFET’ler, diyotlar, lityum pil devreleri, pil yuvaları, titreşim uyarı devreleri, buton modülleri, sensör kartları, oyuncak mekanizmaları ve giyilebilir teknoloji prototipleriyle birlikte kullanılabilir. Bağlantı öncesinde motor gerilimi, kalkış akımı, sürücü elemanı, ortak GND, koruma diyodu ve mekanik montaj yapısı kontrol edilmelidir.

Teknik Referans

Mini titreşim motorlarında çalışma gerilimi, motor akımı, başlangıç akımı, dönme hızı, eksantrik ağırlık yapısı ve montaj yüzeyi titreşim performansını doğrudan etkiler. TLS ürün sayfasında 1.7-3.6V çalışma gerilimi, 3V’ta yaklaşık 12000 RPM hız, 1.2g titreşim genliği, 90mA boşta akım, 120mA başlangıç akımı ve 29 ± 6Ω motor direnci bilgileri belirtilir.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 4.5 mm x 8 mm Mini Kablolu Titreşim Motoru Silikon Kılıflı

Sık Sorulan Sorular

4.5 mm x 8 mm mini kablolu titreşim motoru nedir?

Mil üzerindeki eksantrik ağırlık sayesinde dönerken titreşim oluşturan, düşük voltajlı ve kompakt DC titreşim motorudur.

Kaç volt ile çalışır?

Ürün 1.7V – 3.6V DC çalışma gerilimi aralığında kullanılabilir.

3V’ta hızı nedir?

3V beslemede yaklaşık 12000 RPM dönme hızı belirtilmektedir.

Çektiği akım ne kadardır?

3V beslemede boşta çektiği akım yaklaşık 90mA, başlangıç akımı ise maksimum yaklaşık 120mA olarak belirtilir.

Arduino pinine doğrudan bağlanabilir mi?

Önerilmez. Motorun kalkış akımı mikrodenetleyici pinini zorlayabilir. Transistör veya MOSFET sürücü devresiyle kontrol edilmelidir.

5V ile çalıştırılabilir mi?

Ürünün çalışma aralığı 1.7V – 3.6V olarak belirtilmiştir. 5V doğrudan ve uzun süreli kullanım motor ömrünü azaltabilir veya arızaya neden olabilir.

Kablo uzunluğu ne kadardır?

Ürün üzerinde yaklaşık 12 mm kablo bulunmaktadır.

Silikon kılıf ne işe yarar?

Silikon/kauçuk dış kaplama motor gövdesinin mekanik temas ve montaj sırasında daha korunaklı kullanılmasına yardımcı olur.

Hangi projelerde kullanılır?

Haptik geri bildirim, titreşimli alarm, giyilebilir teknoloji, oyuncak, robotik ve mikrodenetleyici kontrollü bildirim projelerinde kullanılabilir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet 4.5 mm x 8 mm Mini Kablolu Titreşim Motoru Silikon Kılıflı bulunur.
