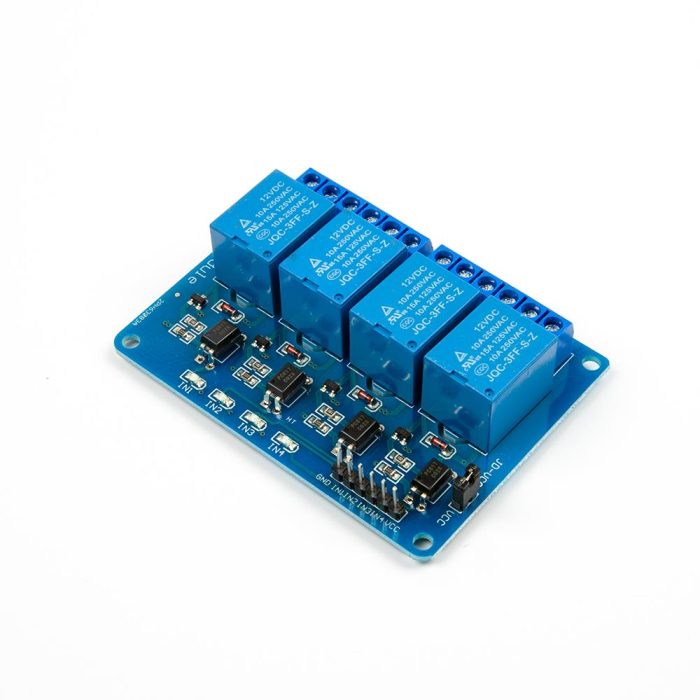

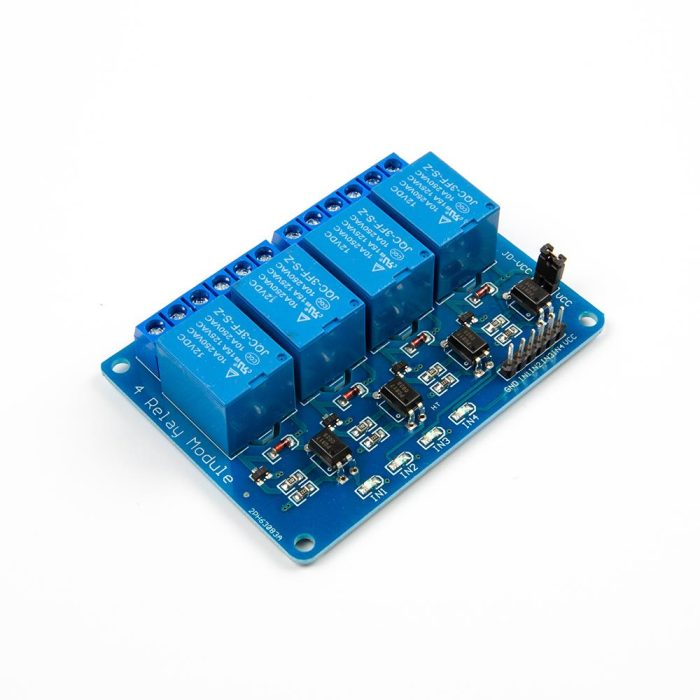

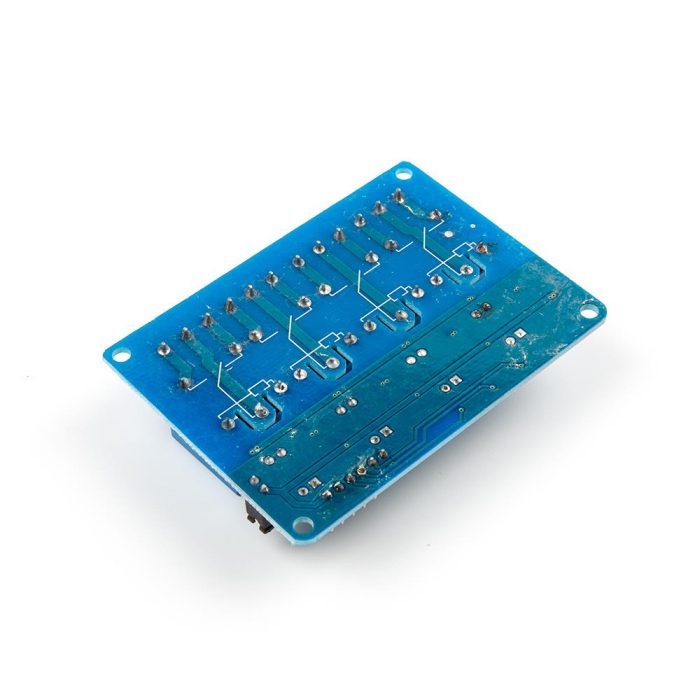

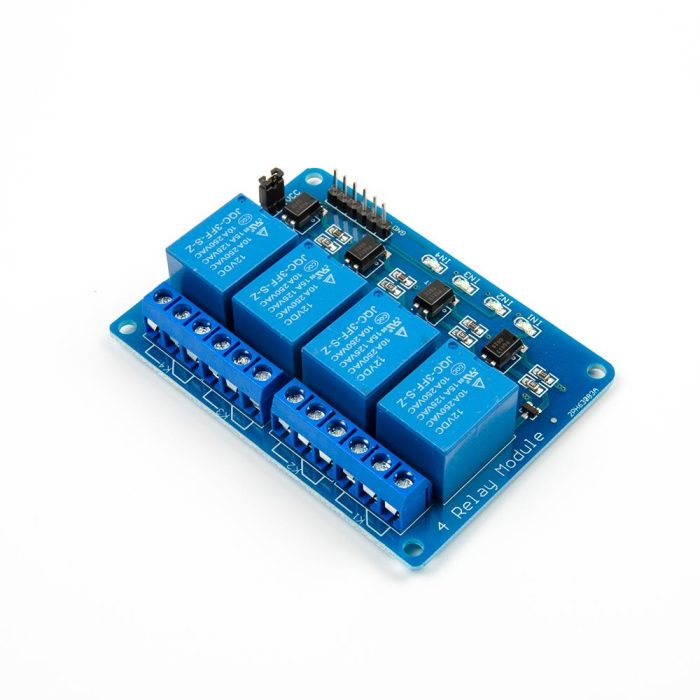

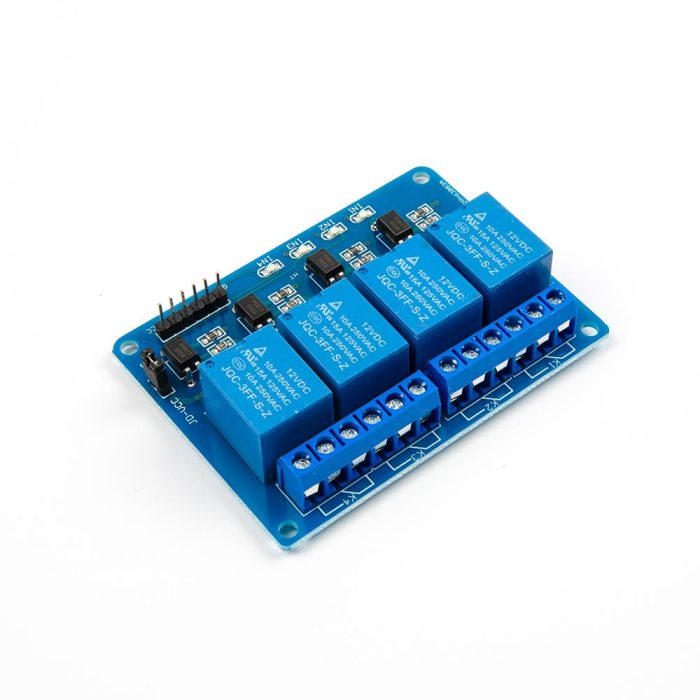

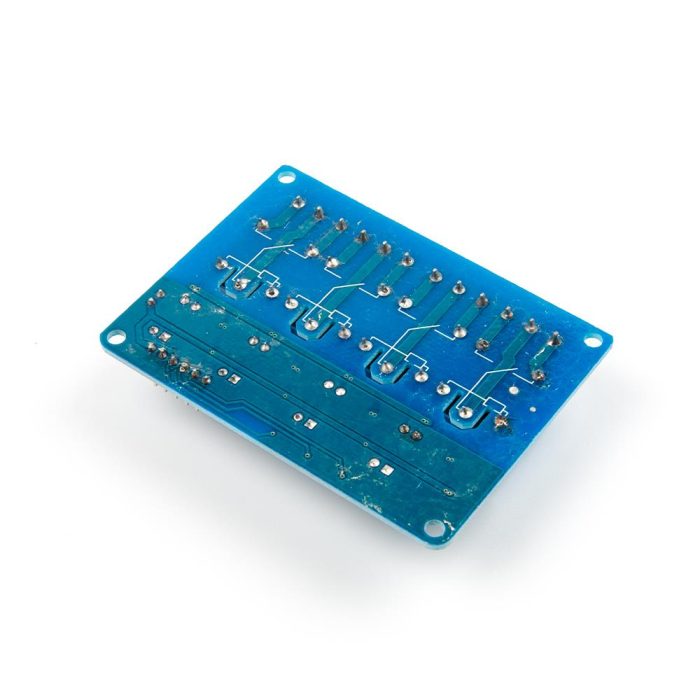

4 Kanal 12V DC Düşük Seviye Optokuplör Röle Modülü
₺94,07 KDV Dahil
Stokta
Güvenli Alışveriş
Adres bilgilerinizi kaydedin, hızlı ve güvenilir alışveriş yapın.
Ücretsiz Kargo
1200 TL ve üzeri alışverişlerinizde kargo tamamen ücretsiz!
Kapında İade
Aldığınız ürünü iade etmek hiç bu kadar kolay olmamıştı.
Aynı Gün Kargo
Hafta içi 15:00'a kadar onaylanan siparişleriniz aynı gün kargoda!
Güvenli Alışveriş
Adres bilgilerinizi kaydedin, hızlı ve güvenilir alışveriş yapın.
Ücretsiz Kargo
1000 TL ve üzeri alışverişlerinizde kargo tamamen ücretsiz!
Kapında İade
Aldığınız ürünü iade etmek hiç bu kadar kolay olmamıştı.
Aynı Gün Kargo
Hafta içi 15:00'a kadar onaylanan siparişleriniz aynı gün kargoda!
Güvenli Alışveriş
1200 TL Üzeri Ücretsiz Kargo
Kapında İade
Aynı Gün Kargo
Genel Özellikler
4 Kanal Röle Modülü (Işık Bağlantılı), kontrol alanları ve yük alanları arasında izolasyon oluşturan bir izolasyon oluğu ile güvenlik standartlarını karşılar. Modül, optik bağlantı (optocoupling) teknolojisi ile izole edilmiş ve bu sayede hassas kontrol devrelerini korur.
Modülün tetikleme mekanizması güvenilir ve kararlıdır. Çift katmanlı FR–4 devre kartı tasarımı ve yüksek kaliteli SMT üretim süreciyle üretilmiştir. Güç ve röle çalışma durumu göstergeleri mevcuttur. Röle terminalleri (C, NC, NO), vidalı terminaller aracılığıyla kolayca bağlanabilir.
Arduino, AVR, PIC, ARM gibi birçok mikrodenetleyici ile uyumludur. Elektromekanik rölelerin voltaj sınırlamaları sayesinde, yüksek voltajlı röleler, rölenin aşırı ısınma riskini ortadan kaldırır.
Yüksek ve Düşük Seviye Tetikleme
- Yüksek Seviye Tetikleme:
VCC bağlantısına pozitif voltaj uygulandığında röle tetiklenir. Tetikleme ucunda pozitif voltaj algılandığında röle aktif olur.
- Düşük Seviye Tetikleme:
GND bağlantısına negatif voltaj uygulandığında röle tetiklenir. Tetikleme ucunda 0V ya da düşük voltaj algılandığında röle aktif olur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Güç Kaynağı | 12V DC |
| Röle Kapasitesi | 10A @ 250VAC / 10A @ 30VDC |
| Tetikleme Akımı | 20 mA |
| Kanal Sayısı | 4 Bağımsız Röle |
| Kontrol Edilebilir Yükler | Solenoidler, motorlar, lambalar, fanlar (Hem AC hem DC cihazlar) |
| Koruma | Optik Bağlantı (Işık Bağlantılı İzolasyon) ve Serbest Akım Diyotu |
| Bağlantı Tipi | Vidalı Terminaller (C, NC, NO) ve Burg Header |
| Durum Göstergeleri | LED’ler (Röle ON/OFF durumunu gösterir) |
| Montaj | Montaj Delikleri Mevcut |
| Boyutlar | 75mm x 50mm |

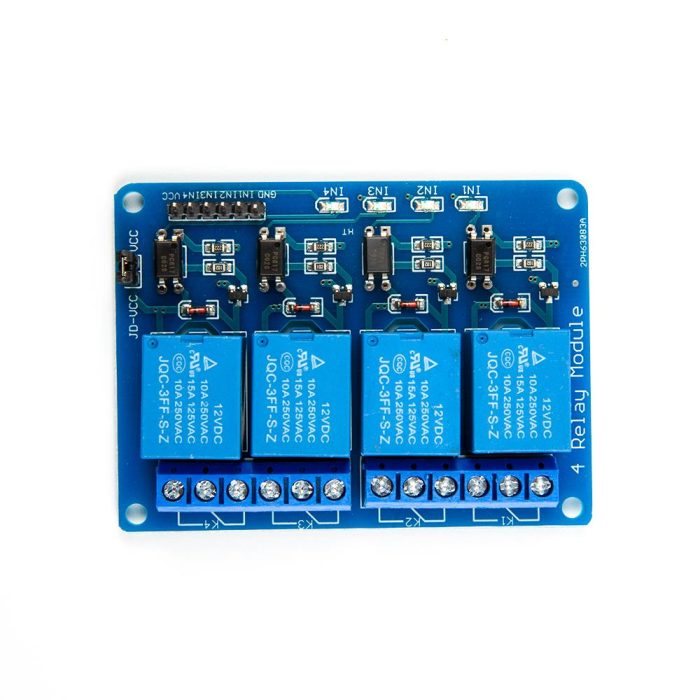

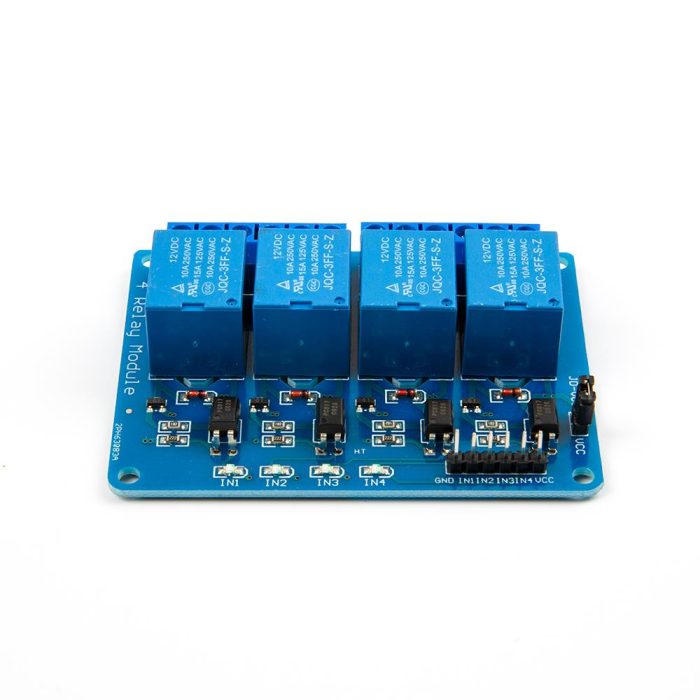

Modül Arayüzü
- VCC: Güç kaynağının pozitif ucu
- GND: Güç kaynağının negatif ucu
- IN1: Röle modülü (düşük seviye tetikleme) sinyal giriş ucu
- IN2: Röle modülü (düşük seviye tetikleme) sinyal giriş ucu
- IN3: Röle modülü (düşük seviye tetikleme) sinyal giriş ucu
- IN4: Röle modülü (düşük seviye tetikleme) sinyal giriş ucu
