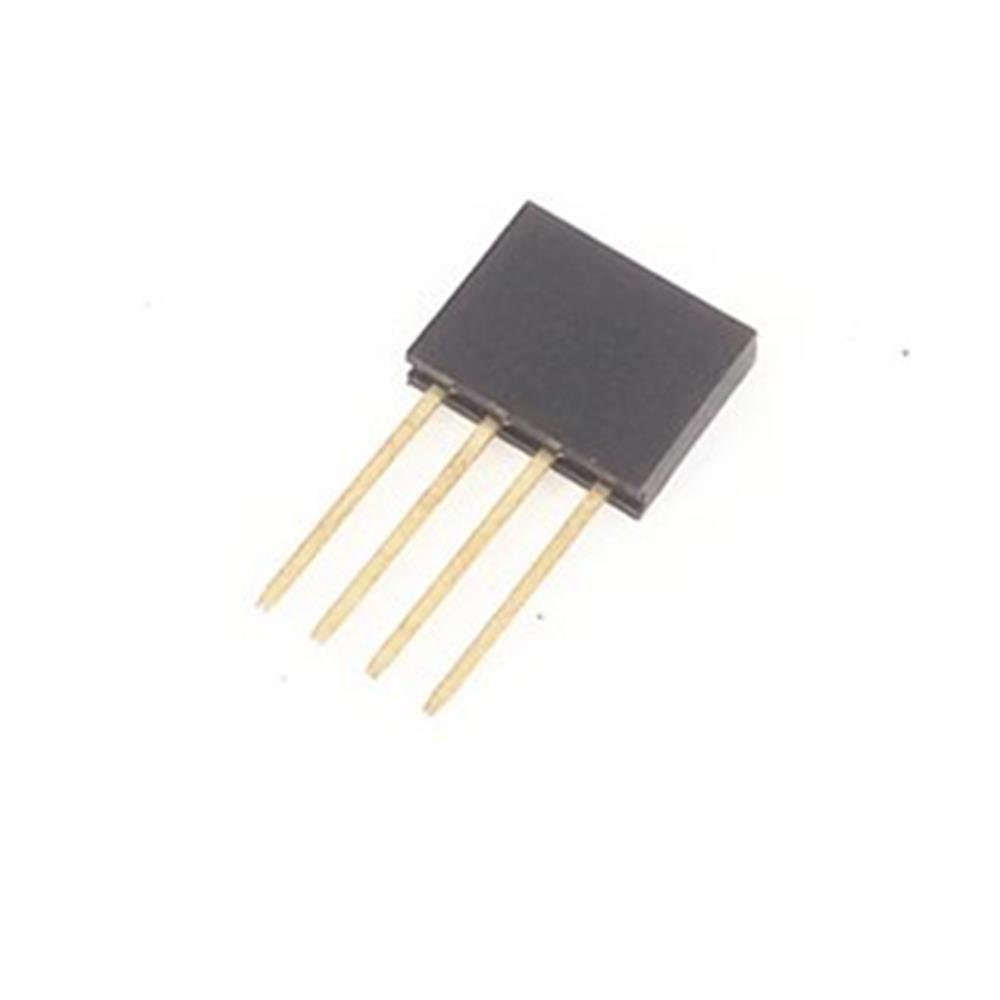

4 Pin 11 mm Uzunluğunda Stackable Dişi Header

Neden 4 Pin 11mm Stackable Dişi Header Tercih Edilmeli?

4 Pin 11mm stackable dişi header, standart dişi header konnektörlere göre daha uzun erkek bacak yapısına sahiptir. Bu yapı, konnektörün PCB’ye lehimlenmesini sağlarken üst tarafta dişi soket bağlantısının kullanılmaya devam etmesine imkan verir.

Bu özellik özellikle sensör modülleri, haberleşme kartları, küçük arayüz kartları ve Arduino shield benzeri üst üste takılabilir devrelerde avantaj sağlar. Standart 2.54 mm pin aralığı sayesinde breadboard, delikli pertinaks, Arduino tabanlı kartlar ve birçok elektronik modül ile mekanik uyumluluk sunar.

Öne Çıkan Özellikler

• 4 pinli bağlantı yapısı: Tek sıra 4 pinli dişi header formu ile kompakt bağlantı hattı oluşturur.
• 11 mm uzun bacak: PCB’ye lehimleme ve stackable kart bağlantısı için yükseltilmiş pin yapısı sunar.
• Stackable kullanım: Arduino shield, sensör kartı ve katmanlı PCB tasarımlarında üst üste bağlantıya imkan tanır.
• 2.54 mm pin aralığı: Breadboard, Arduino ve yaygın prototip kart düzenleriyle uyumludur.
• Dişi soket yapısı: Erkek pin header, jumper kablo veya shield pinlerinin takılmasına uygundur.
• PCB montajına uygun: Delikli kart, özel PCB ve prototip kartlar üzerinde lehimlenerek kullanılabilir.
• Modüler devre geliştirme: Kartlar arasında sökülebilir ve tekrar erişilebilir bağlantı yapısı oluşturur.
• Kompakt bağlantı çözümü: I2C, UART, güç, sensör ve küçük modül bağlantıları için değerlendirilebilir.

Nerelerde Kullanılır?

4 pin 11mm stackable dişi header, elektronik kartlar arasında mekanik ve elektriksel bağlantı oluşturmak için kullanılır. 4 pinli yapısı özellikle VCC, GND, SDA, SCL gibi I2C hatları veya VCC, GND, TX, RX gibi seri haberleşme bağlantıları için pratik bir form sunar.

4 Pin 11mm Stackable Dişi Header Ne İşe Yarar?

4 Pin 11mm Stackable Dişi Header, elektronik devrelerde kartlar arası bağlantı sağlamak, modülleri sökülebilir hale getirmek ve üst üste takılabilir bağlantı yapıları oluşturmak için kullanılır. Dişi soket kısmı üst bağlantı kabul ederken uzun erkek bacak kısmı PCB’ye lehimlenir veya alt karta geçiş için kullanılır.

Bu sayede küçük sensör kartları, I2C modülleri, haberleşme kartları veya özel geliştirme kartları daha modüler hale getirilebilir. Lehimli bağlantı yapılan projelerde kablo karmaşasını azaltır ve bağlantı noktalarının daha düzenli görünmesine yardımcı olur.

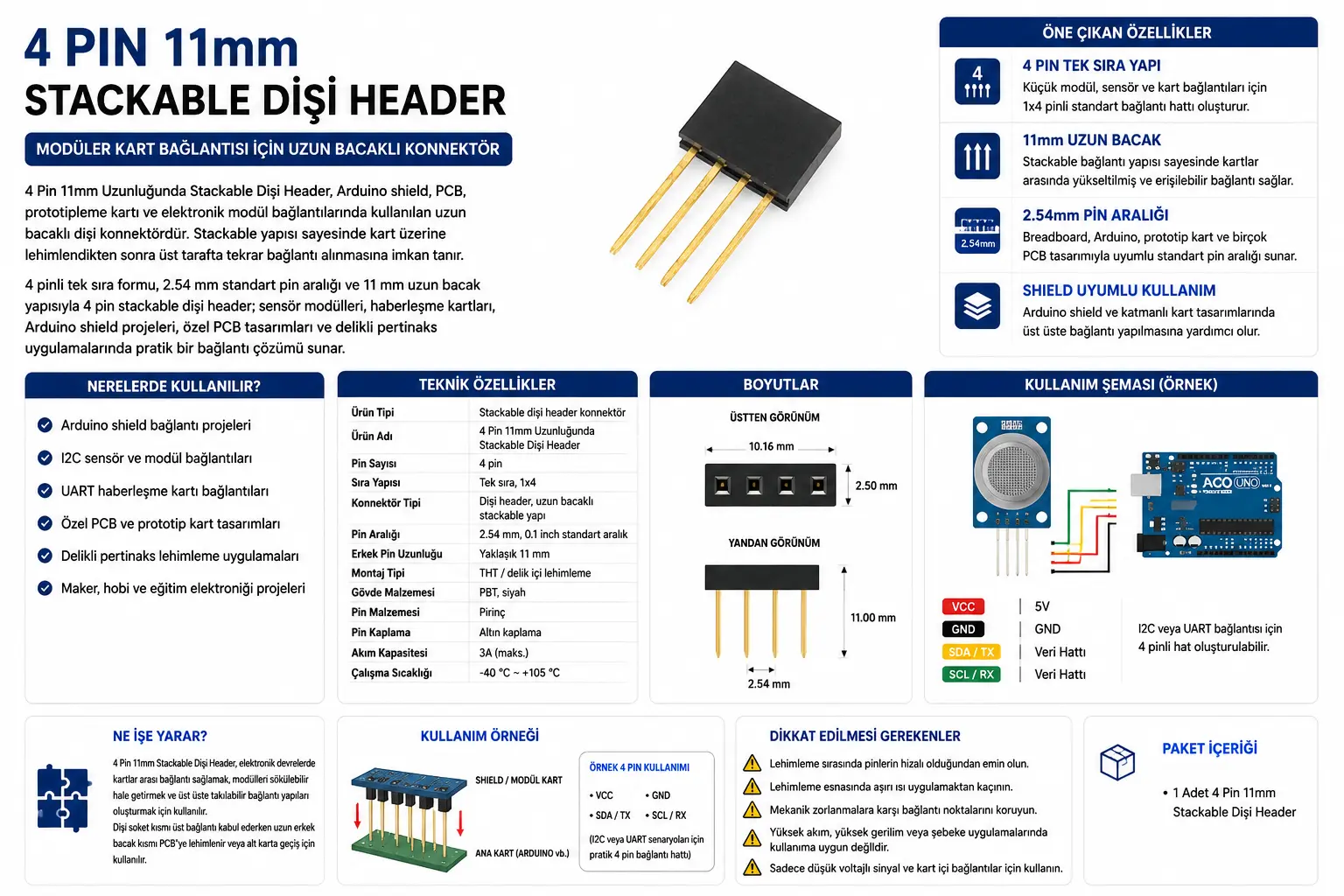

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Pin aralığını kontrol edin: Ürün 2.54 mm pin aralığına sahip kart, breadboard ve modüllerle kullanılmalıdır.
2. Doğru yönde yerleştirin: Uzun erkek bacak kısmı PCB veya alt karta lehimleme için, dişi soket kısmı üst bağlantı için kullanılmalıdır.
3. Lehimleme sırasında hizalama yapın: Konnektörün dik ve düzgün durması için önce bir pin sabitlenip hizalama kontrol edilmeli, ardından diğer pinler lehimlenmelidir.
4. Kart yüksekliğini değerlendirin: Üst üste kullanılacak kartlarda USB port, terminal blok, kondansatör veya yüksek komponentlerle mekanik çakışma olup olmadığı kontrol edilmelidir.
5. Akım kapasitesini aşmayın: Bu tip header konnektörler genellikle düşük akımlı sinyal ve kart içi bağlantılar için tercih edilir.
6. Mekanik zorlamadan kaçının: Üst üste takılan kartlarda konnektöre aşırı çekme, bükme veya yan yük uygulanmamalıdır.
7. Pin dizilimini doğrulayın: I2C, UART veya güç bağlantılarında pin sırası yanlış yapılırsa modül veya ana kart zarar görebilir.

4 Pin Stackable Dişi Header ile Standart 4 Pin Dişi Header Arasındaki Fark Nedir?

Standart 4 pin dişi header konnektörler genellikle kısa bacak yapısına sahiptir ve kart üzerine lehimlendikten sonra yalnızca üstten bağlantı yapılmasına imkan tanır. 4 pin stackable dişi header ise uzun bacaklı yapısı sayesinde kart üstü bağlantıyı korurken alt taraftan lehimlenebilir veya üst üste kart bağlantısı oluşturabilir.

Bu nedenle Arduino shield projelerinde, I2C modül bağlantılarında, sinyal hatlarının üst karta taşınacağı prototipleme çalışmalarında veya modüler PCB tasarımlarında stackable header kullanımı daha doğru bir tercihtir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu 4 pin stackable dişi header, Arduino kartları, Arduino shield yapıları, I2C sensör modülleri, UART haberleşme kartları, delikli pertinaks kartlar, özel PCB tasarımları, erkek pin headerlar, jumper kablolar ve prototipleme ekipmanlarıyla birlikte kullanılabilir. Kart tasarımı yapılırken pin sayısı, pin aralığı, mekanik yükseklik ve bağlantı yönü proje gereksinimine göre değerlendirilmelidir.

Teknik Referans

Stackable dişi header konnektörler, Arduino shield ve PCB bağlantı uygulamalarında uzun bacaklı dişi soket yapısıyla kullanılan standart prototipleme konnektörleridir. Benzer 4 pin 11mm stackable header kullanım yapısı hakkında daha fazla bilgi için
4 Pin 11mm Female Header teknik ürün referansını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 4 Pin 11mm Uzunluğunda Stackable Dişi Header

Sık Sorulan Sorular

4 Pin 11mm Stackable Dişi Header nedir?

4 Pin 11mm Stackable Dişi Header, Arduino shield, PCB ve prototipleme kartlarında kullanılan uzun bacaklı 4 pinli dişi bağlantı konnektörüdür.

Bu ürün Arduino shield için kullanılabilir mi?

Evet. Stackable yapısı sayesinde Arduino shield, sensör kartı ve üst üste kart bağlantısı gerektiren projelerde kullanılabilir.

Pin aralığı kaç mm’dir?

Ürün standart 2.54 mm, yani 0.1 inch pin aralığına sahip kart ve prototipleme yapılarıyla uyumludur.

11mm ölçüsü neyi ifade eder?

11mm ifadesi, stackable header üzerindeki uzun erkek pin bacak yapısını ifade eder. Bu uzunluk, kartlar arasında üst üste bağlantı kurulmasına yardımcı olur.

I2C modüller için kullanılabilir mi?

Evet. 4 pinli yapısı VCC, GND, SDA ve SCL bağlantıları kullanan I2C sensör ve modül projeleri için uygundur.

Yüksek akım geçirmek için uygun mu?

Hayır. Bu tip header konnektörler düşük güçlü sinyal ve kart içi bağlantılar için uygundur. Yüksek akım uygulamalarında uygun güç konnektörü veya terminal blok kullanılmalıdır.

Lehimleme gerekir mi?

PCB, delikli kart veya shield tasarımlarında sağlam ve kalıcı bağlantı için lehimleme yapılması gerekir.
