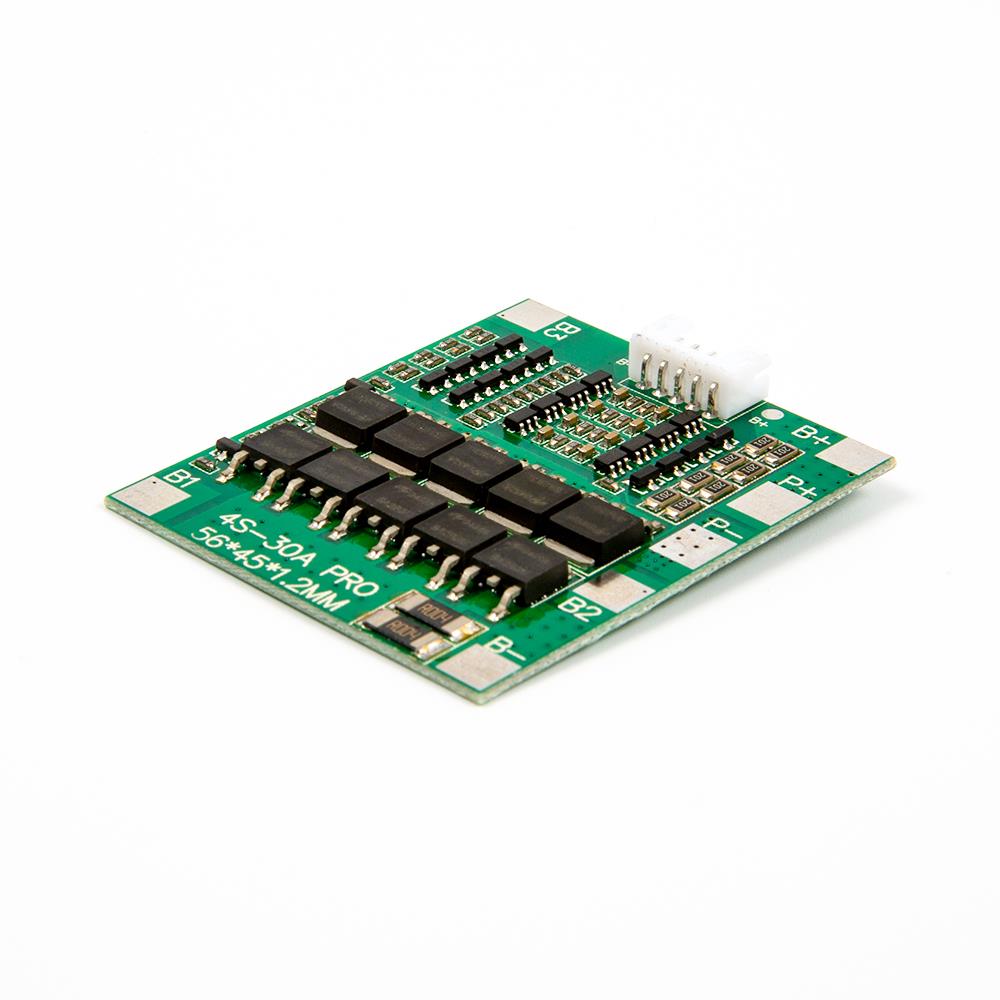

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı - Görsel 1

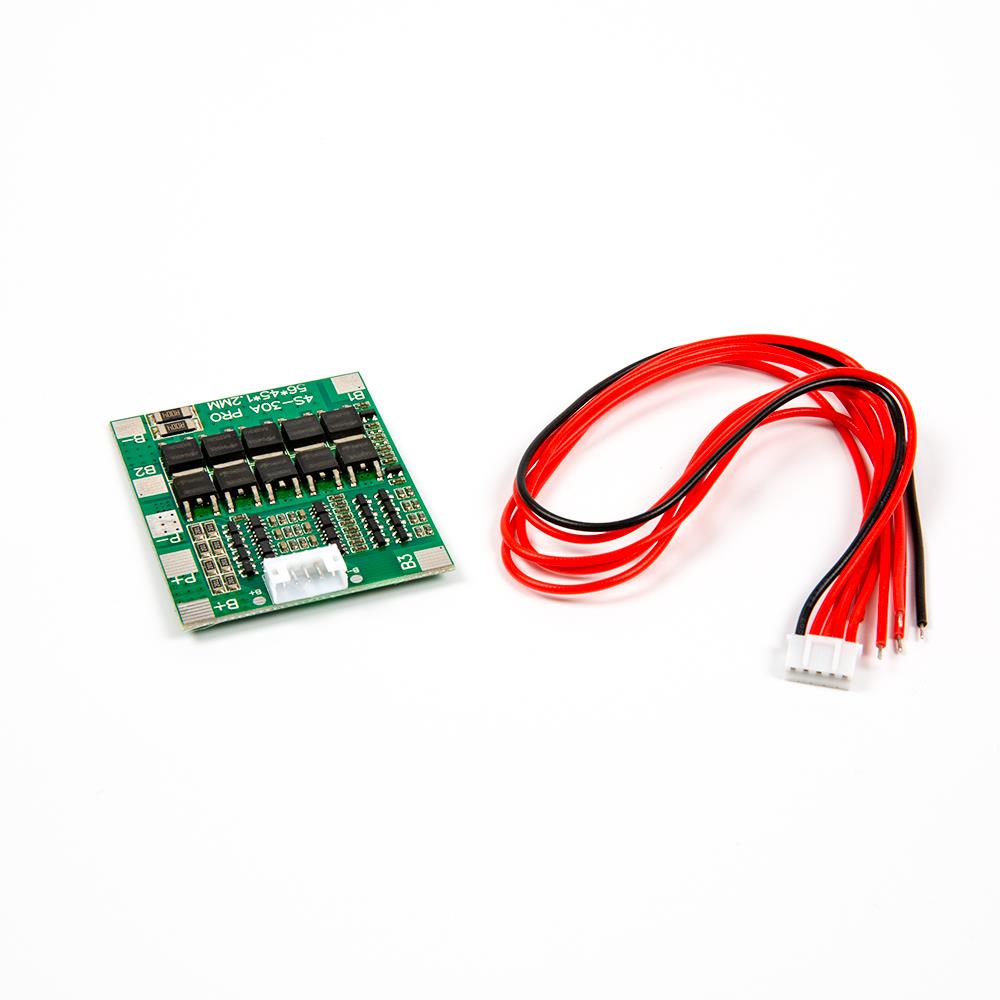

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı - Görsel 2

Büyütmek için tıklayın

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı - Görsel 3

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı - Görsel 4

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı - Görsel 5

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı - Görsel 6

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı

Name: 4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı
Brand: TLS Robotik
SKU: AQ-NA541
Availability: InStock

Stok kodu: AQ-NA541

₺174,18 KDV Dahil

Stokta

Karşılaştırmaya Ekle

Favorilere Ekle

Güvenli Alışveriş

Adres bilgilerinizi kaydedin, hızlı ve güvenilir alışveriş yapın.

Ücretsiz Kargo

1200 TL ve üzeri alışverişlerinizde kargo tamamen ücretsiz!

Kapında İade

Aldığınız ürünü iade etmek hiç bu kadar kolay olmamıştı.

Aynı Gün Kargo

Hafta içi 15:00'a kadar onaylanan siparişleriniz aynı gün kargoda!

Güvenli Alışveriş

Adres bilgilerinizi kaydedin, hızlı ve güvenilir alışveriş yapın.

Ücretsiz Kargo

1000 TL ve üzeri alışverişlerinizde kargo tamamen ücretsiz!

Kapında İade

Aldığınız ürünü iade etmek hiç bu kadar kolay olmamıştı.

Aynı Gün Kargo

Hafta içi 15:00'a kadar onaylanan siparişleriniz aynı gün kargoda!

Güvenli Alışveriş

1200 TL Üzeri Ücretsiz Kargo

Kapında İade

Aynı Gün Kargo

Açıklama

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı

Genel Ürün Özellikleri

4S 30A 14.8V 18650 Li-ion Batarya Koruma Kartı, dört adet seri bağlı 3,6–3,7V lityum hücre (18650, 26650 veya polimer) için özel olarak tasarlanmıştır. Ayrıca 30A sürekli deşarj akımı ve 20A sürekli şarj akımı desteği sayesinde; elektrikli matkap, sprey cihazı, LED aydınlatma ve düşük güçlü invertör uygulamalarında güvenle kullanılabilir. Üstelik 60 mA dengeleme akımı, hücreler arasındaki voltaj farklarını hızlıca eşitleyerek pil sağlığını uzatır.

4S BMS Tasarımı: Dört hücreyi seri bağlar, toplam gerilim 14,8V nominal, 16,8V maksimum şarj.
Aşırı Şarj & Deşarj Koruması: 3,9V üstü ve 2,55V altı voltaj korumaları.
Kısa Devre & Aşırı Akım Koruması: Entegre MOSFET’lerle hızlı tepki.
Otomatik Recovery Fonksiyonu: Koruma tetiklendikten sonra hücre voltajları normale dönünce otomatik kurtarma.
Termal Dayanıklılık: Yüksek sıcaklık koruması ve düşük iç direnç MOS tüpler.
Kompakt Boyut: 46 × 60 × 3,4 mm – doğrudan pil paketi üzerine monte edilebilir.

Teknik Özellikler

Özellik	Değer
Nominal Voltaj	14,8V (4×3,7V)
Maks. Şarj Voltajı	16,8V–18,1V
Sürekli Şarj Akımı	20A (üst sınır)
Sürekli Deşarj Akımı	30A
Aşırı Şarj Kesme	3,90 ± 0,05V / hücre
Aşırı Deşarj Kesme	2,55 ± 0,08V / hücre
Dengeleme Akımı	60 mA
Koruma MOSFET	10 adet düşük R_DS(on) MOSFET
Board Boyutları	46 × 60 × 3,4 mm
Ağırlık	17 g

Koruma ve Dengeleme Detayları

Kart üzerindeki entegre sürücü MOSFET’ler, şarj/deşarj durumlarını milisaniye mertebesinde izler. Böylece aşırı voltaj, düşük voltaj, aşırı akım ve kısa devreye anında müdahale eder. Ayrıca dengeleme devresi, hücreler arasındaki voltaj farkını en fazla 60 mA ile düzenleyerek pil paketinin ömrünü uzatır.

Otomatik Kurtarma Fonksiyonu

Koruma devre kesildiğinde, hücre voltajı güvenli aralığa döndüğünde sistem otomatik olarak normale gelir. Böylece manuel müdahale gerektirmeden pil paketi tekrar kullanılabilir.

Nasıl Kullanılır?

Bağlantı Adımları

Her bir hücreyi 0V, 4,2V, 8,4V, 12,6V ve 16,8V noktalara doğru kablolayın.
Katodik ve anodic uçları doğru uçlara bağladığınızdan emin olun.
Güçlendirilmiş toprak hattı için tüm GND bağlantılarını birleştirin.
Matkap motoru gibi fırçalı motor kullanıyorsanız, motor uçlarına 25V üzeri 10–100 µF polipropilen kapasitör bağlayın.
Güç kaynağını 14,8–16,8V aralığında ayarlayarak BMS’i aktif hale getirin.
