4×4 Telefon Stili Matrix Keypad Siyah Tuş Takımı

4×4 Telefon Stili Matrix Keypad Siyah Tuş Takımı

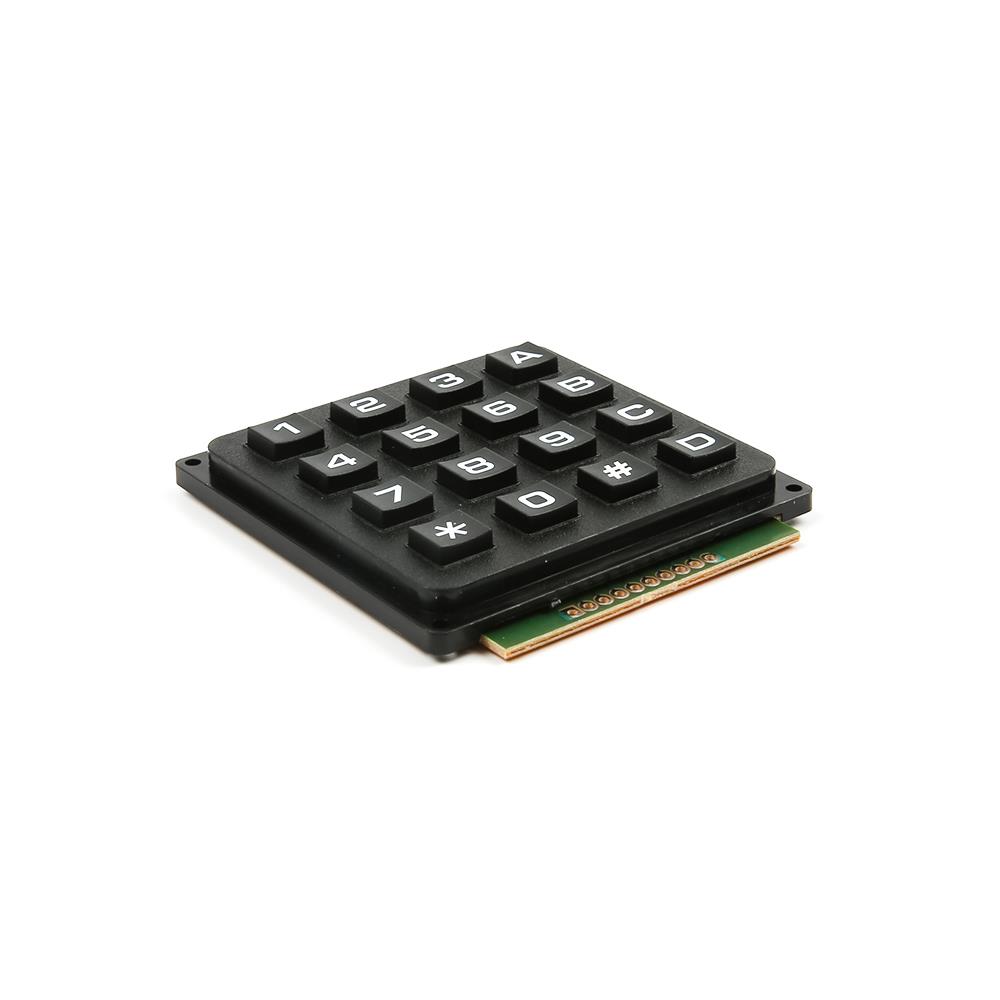

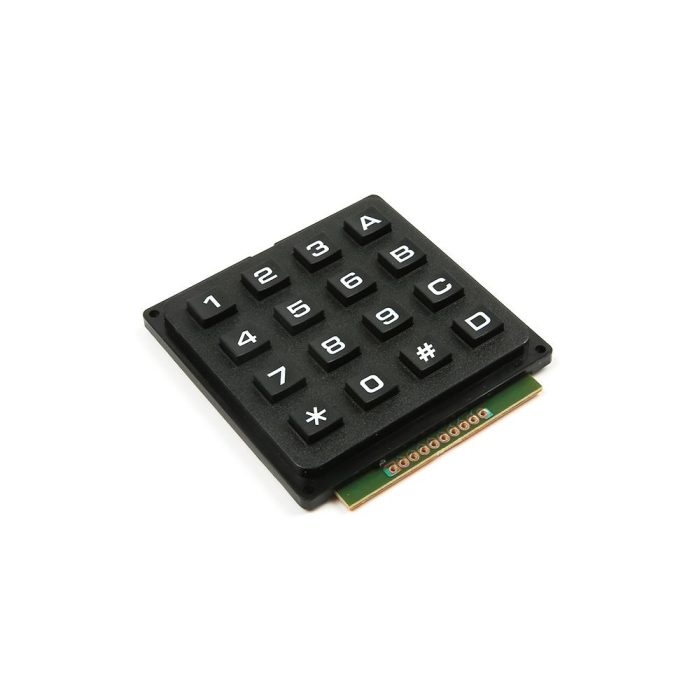

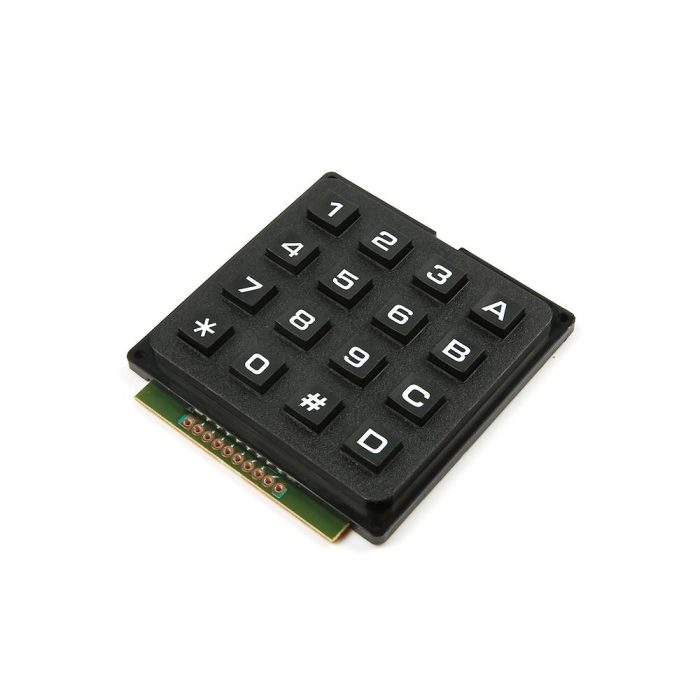

4×4 Matrix 16 Tuşlu Keypad Modülü, şifre panelleri, menü sistemleri, hesap makineleri veya herhangi bir veri girişi gerektiren projeleriniz için mükemmel bir çözümdür. Standart telefon tarzı dizilimiyle 0-9 arası rakamları, A-D arası harfleri ve * (yıldız) ile # (kare) sembollerini içeren bu tuş takımı, kullanıcı etkileşimini projelerinize kolayca entegre etmenizi sağlar. Ayrıca, her bir tuşun 1.000.000’dan fazla basma ömrüne sahip olması ve dayanıklı malzemeden üretilmesi, uzun ömürlü ve güvenilir bir kullanım vaat eder. Mikrodenetleyici dostu tasarımı sayesinde Arduino, Raspberry Pi veya herhangi bir geliştirme kartı ile rahatlıkla kullanılabilir.

Genel Ürün Özellikleri

4×4 Telefon Stili Matrix Keypad Siyah Tuş Takımı, 16 adet bağımsız buton kullanmak yerine, tuşlar 4 satır (row) ve 4 sütundan (column) oluşan bir matris düzeninde bağlanmıştır. Bu nedenle, 16 tuşu kontrol etmek için mikrodenetleyicinizden 16 ayrı dijital pin kullanmak yerine, sadece 8 adet pin (4 satır + 4 sütun) kullanmanız yeterlidir. Bu akıllı tasarım, özellikle pin sayısı kısıtlı olan mikrodenetleyicilerle çalışırken size büyük bir esneklik sunar ve diğer sensörler veya modüller için daha fazla pinin boşta kalmasını sağlar.

Teknik Özellikler

Nasıl Kullanılır? (Mikrodenetleyici ile Bağlantı)

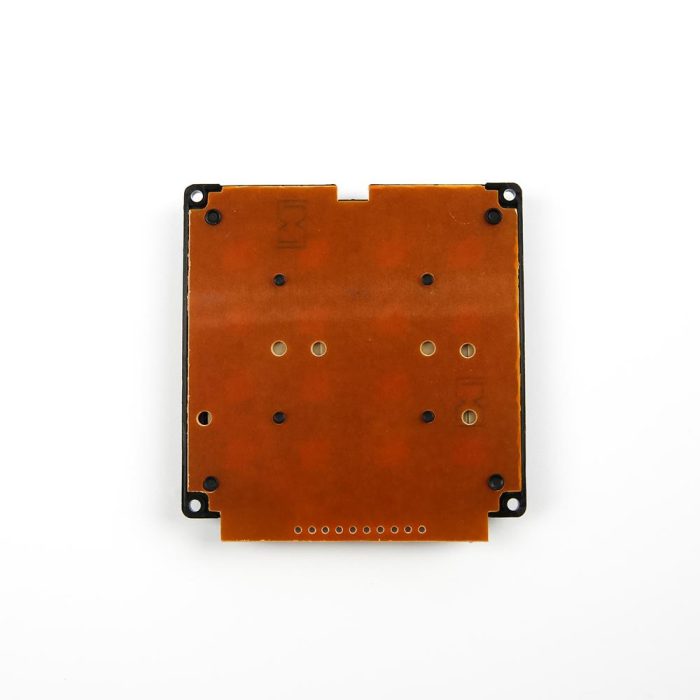

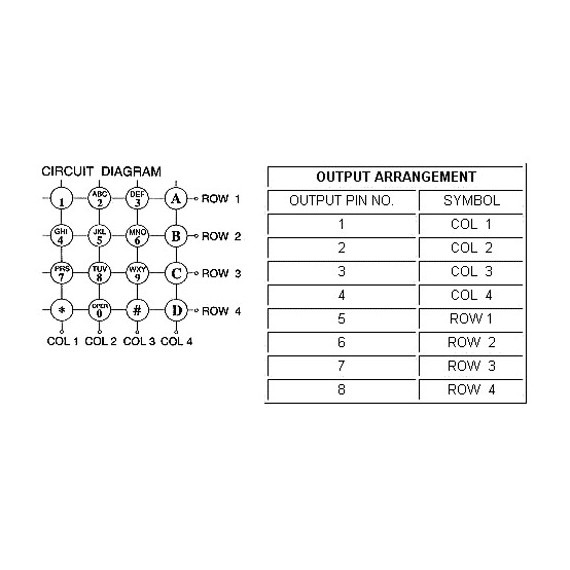

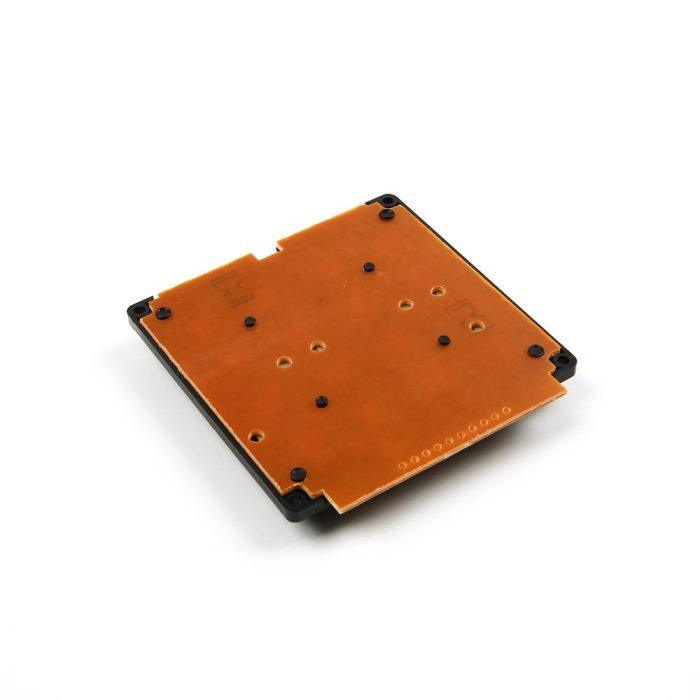

Matrix tuş takımını kullanmak oldukça kolaydır. Modülün arkasında genellikle 8 adet pin bulunur. Bunlardan 4’ü satırları (R1, R2, R3, R4), diğer 4’ü ise sütunları (C1, C2, C3, C4) temsil eder.

1. Donanım Bağlantısı: 8 pini jumper kablolar aracılığıyla mikrodenetleyicinizin (örneğin Arduino’nun) 8 farklı dijital pinine bağlayın.
2. Yazılım (Kodlama): Kodlama kısmında, satır pinlerini sırayla OUTPUT ve LOW (veya HIGH) yaparak ve sütun pinlerini INPUT olarak okuyarak hangi tuşa basıldığını tespit edebilirsiniz. Bu işleme “tarama” (scanning) denir.
3. Kütüphane Kullanımı: Bu işlemi manuel olarak kodlamak yerine, özellikle Arduino için geliştirilmiş olan “Keypad.h” gibi hazır kütüphaneleri kullanabilirsiniz. Bu kütüphaneler, hangi pinlerin satırlara, hangilerinin sütunlara bağlı olduğunu belirtmenizden sonra arka planda tüm tarama ve “debounce” (ark önleme) işlemlerini sizin için yapar ve size sadece basılan tuşun karakterini döndürür. Bu, projeyi hayata geçirme sürecini büyük ölçüde basitleştirir.
