SOP8/TSSOP8 to DIP8 Çift Taraflı SMD Entegre Adaptör Kartı

SOP8/TSSOP8 to DIP8 Çift Taraflı SMD Entegre Adaptör Kartı

Modern elektronik dünyasında, Op-Amp’lar, 555 zamanlayıcılar veya bellek çipleri gibi birçok yüksek performanslı entegre, yerden tasarruf sağlayan yüzey montajlı (SMD) kılıflarda gelir. Ancak, prototipleme aşamasında bu küçük entegreleri bir breadboard veya delikli pertinaks üzerinde kullanmak neredeyse imkansızdır. İşte bu noktada, Çift Taraflı SMD to DIP Adaptör Kartı devreye girerek bu sorunu kökten çözer. Özellikle bu kart, farklı bacak aralıklarına sahip SMD entegreleri, standart DIP-8 kılıfına dönüştürerek projelerinizde kolayca kullanmanızı sağlar. Sonuç olarak, bu basit ama dahiyane adaptör, hızlı devre tasarımı ve testi için size zaman kazandıran vazgeçilmez bir atölye yardımcısıdır.

Genel Ürün Özellikleri

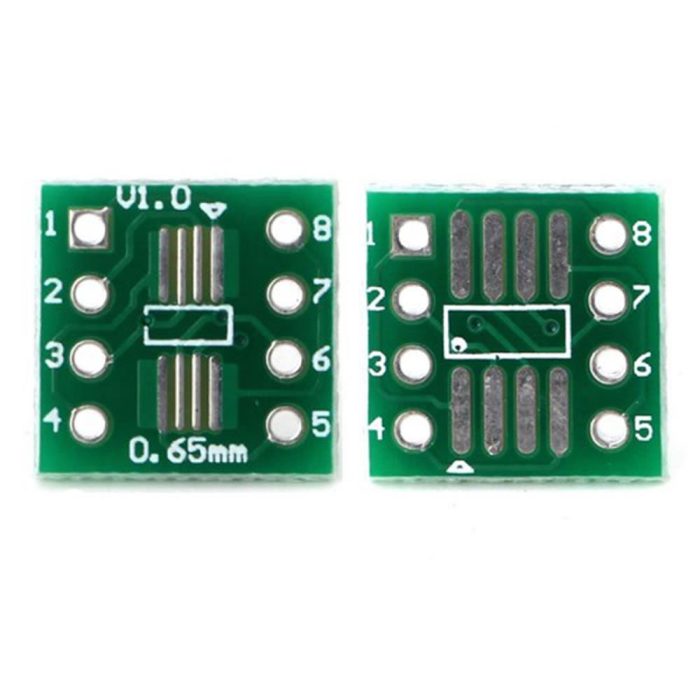

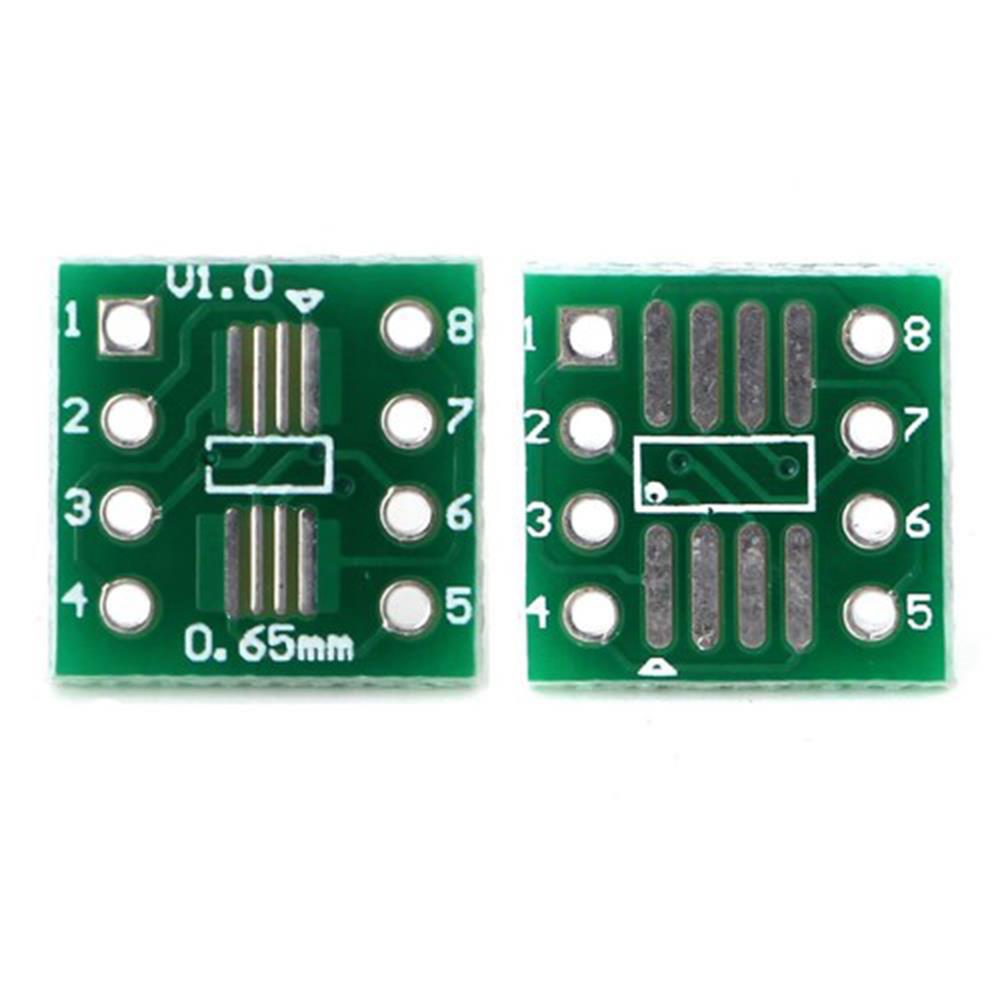

Bu ürün, tek bir kart üzerinde iki farklı ihtiyaca çözüm sunan çift taraflı bir PCB’dir. Her bir kart, standart DIP-8 (çift sıralı paket) formatına uygun 8 pine sahiptir. Bu yapı, kartı doğrudan bir breadboard’a takmanıza veya entegre soketi kullanmanıza olanak tanır. Kartın en büyük avantajı, iki yüzünün farklı bacak aralıklarına sahip SMD entegreler için tasarlanmış olmasıdır. Bu sayede, tek bir adaptör kartı ile çok sayıda farklı kılıf tipini projenize dahil edebilirsiniz.

Desteklenen Kılıf Tipleri

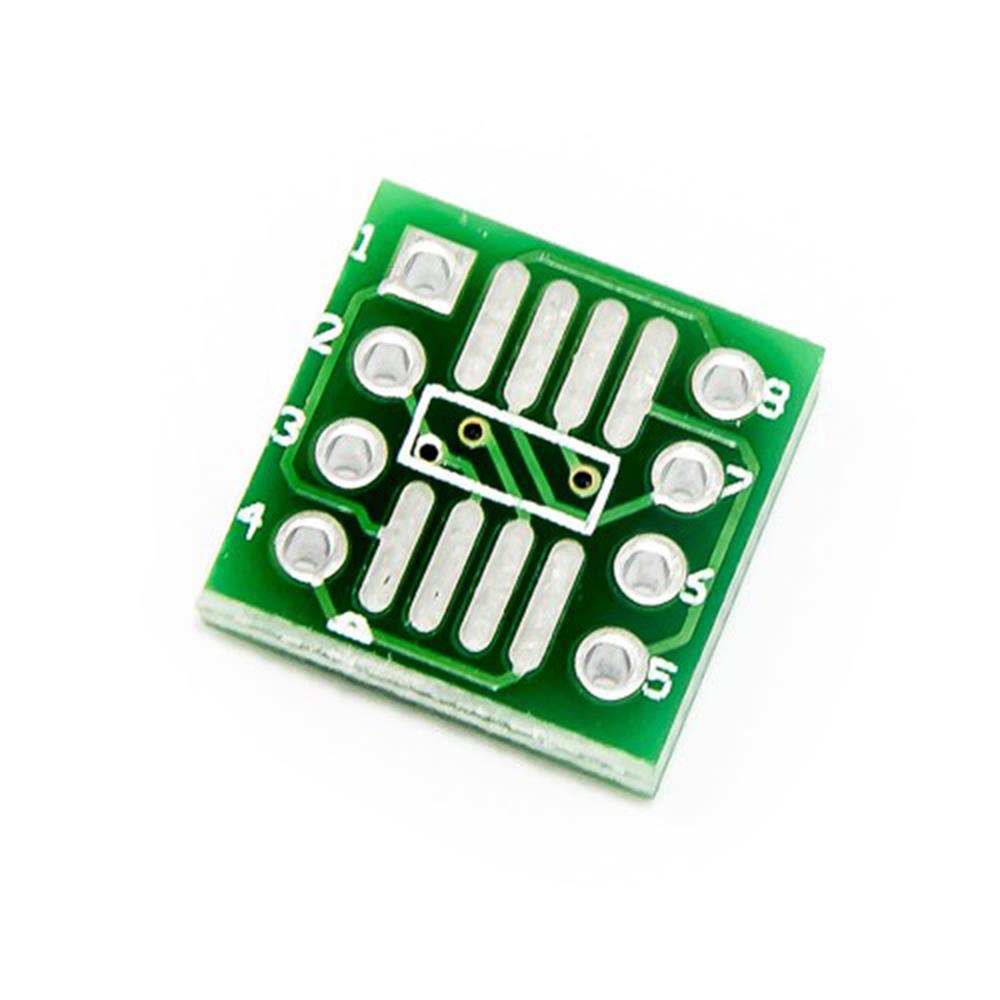

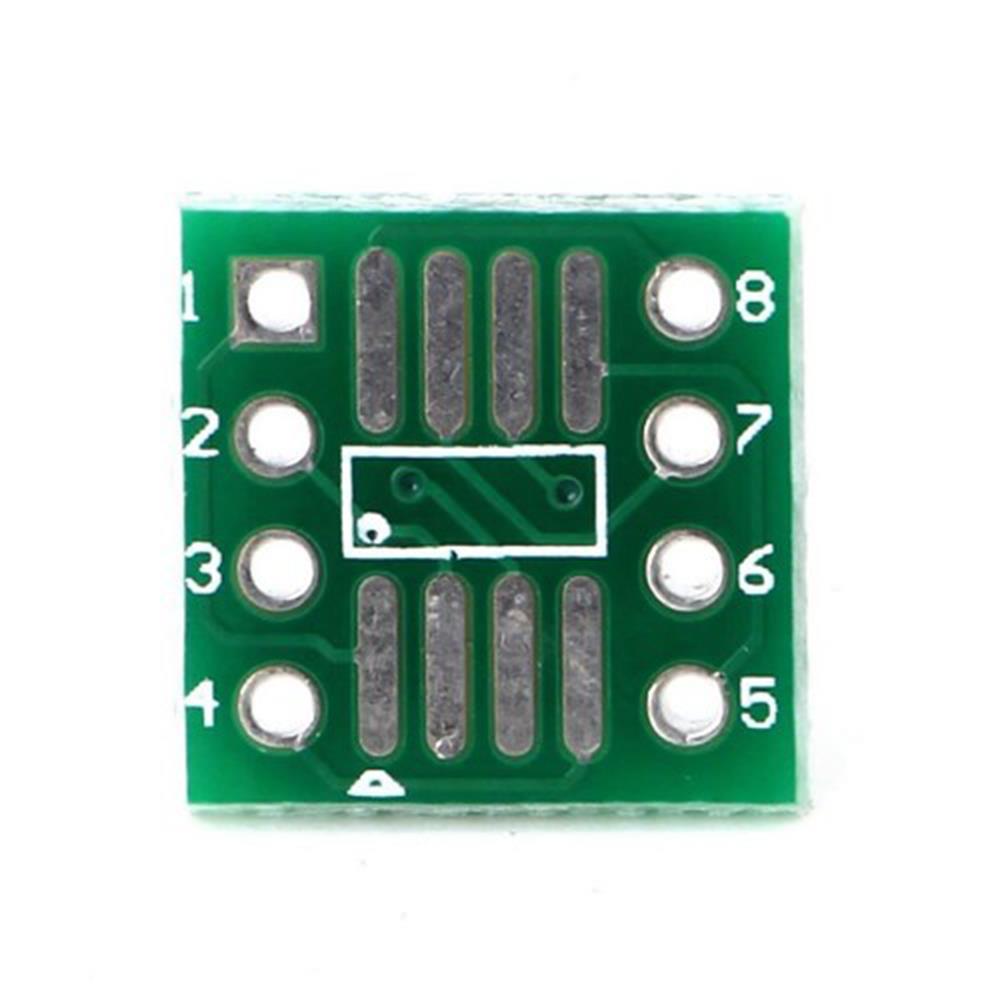

• Bir Yüzey (1.27mm Bacak Aralığı): Bu taraf, yaygın olarak kullanılan SO8, SOP8 ve SOIC8 gibi standart kılıflar için tasarlanmıştır.

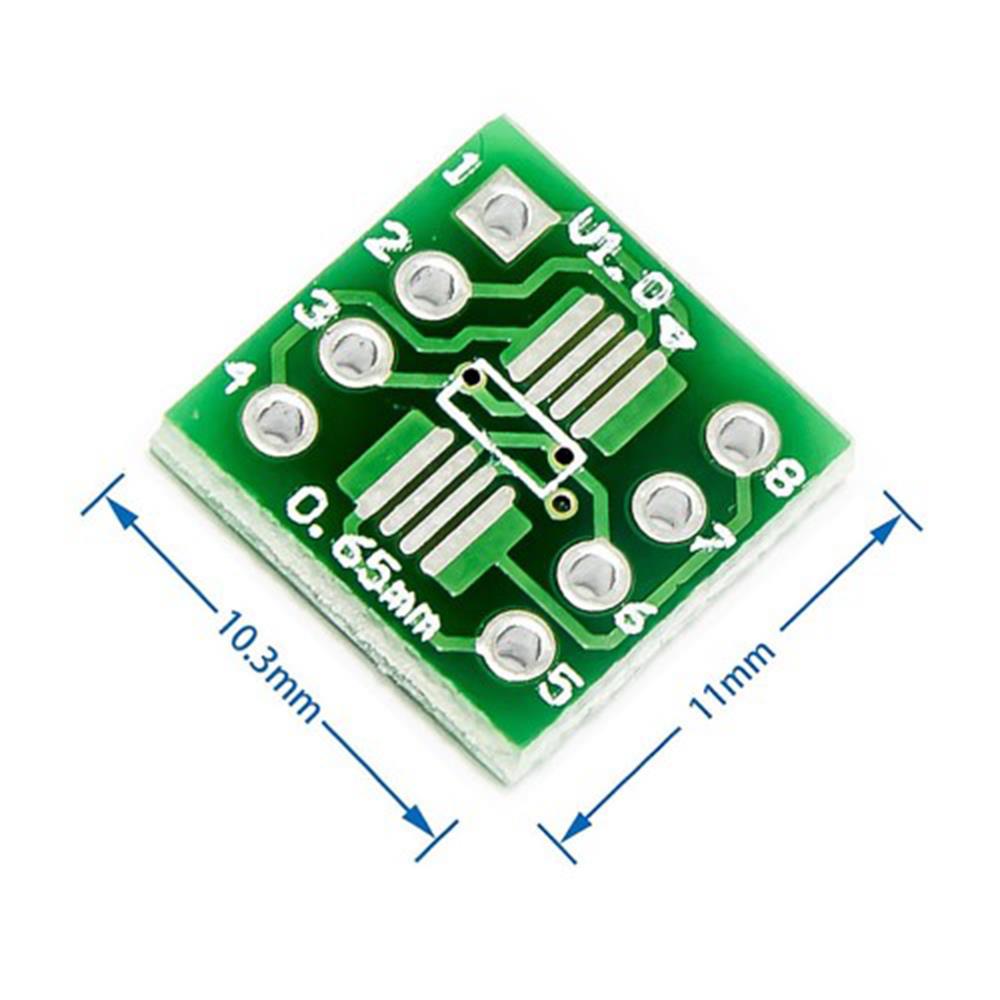

• Diğer Yüzey (0.65mm Bacak Aralığı): Kartın bu tarafı ise daha küçük ve daha yoğun bacak yapısına sahip olan SSOP8, TSSOP8 ve MSOP8 gibi kılıflar için uygundur.

Bu çok yönlülük, farklı projeler için ayrı ayrı adaptörler satın alma ihtiyacını ortadan kaldırır.

Kullanım Alanları

Bu adaptör kartı, özellikle elektronik prototipleme ve test süreçlerinde çalışan herkes için temel bir araçtır.

• Hızlı Prototipleme: Yüzey montajlı bir entegrenin işlevselliğini, kalıcı bir PCB tasarlamadan önce bir breadboard üzerinde hızlıca test etme.
• Entegre Test ve Doğrulama: Satın alınan veya bir devreden sökülen SMD entegrelerin çalışıp çalışmadığını kolayca kontrol etme.
• Eğitim ve Öğrenme: Öğrencilerin ve hobiye yeni başlayanların, lehimlemesi zor olan SMD bileşenlerle daha kolay bir şekilde tanışmasını sağlama.
• Kalıcı Devreler: Delikli pertinaks üzerinde kurulan kalıcı projelerde, SMD entegreleri standart DIP formatında kullanma imkanı.

Teknik Özellikler

Not: Paket içeriğine header pinler dahil değildir. İhtiyacınıza göre ayrıca temin etmeniz gerekmektedir.

Avantajlar ve Faydaları

Bu adaptör kartını atölyenize eklemek size önemli avantajlar sağlar.

• Maksimum Uyumluluk: Tek bir kart ile altı farklı SMD kılıf tipini destekleyerek sizi farklı adaptörler satın alma derdinden kurtarır.
• Kolay Lehimleme: SMD entegreyi doğrudan karmaşık bir devreye lehimlemek yerine, bu kartın geniş pedlerine lehimlemek çok daha kolay ve risksizdir.
• Tekrar Kullanılabilirlik: Üzerine bir entegre soketi lehimleyerek, aynı adaptör kartını farklı entegreleri test etmek için defalarca kullanabilirsiniz.
• Düşük Maliyet: Prototipleme sürecini basitleştirmenin ve hızlandırmanın son derece ekonomik bir yoludur.

Nasıl Kullanılır?

Bu adaptörü kullanmak oldukça basittir.

1. Doğru Yüzeyi Seçin: Lehimleyeceğiniz SMD entegrenin kılıf tipine (ve bacak aralığına) uygun olan yüzeyi belirleyin.
2. Entegreyi Lehimleyin: Entegreyi kart üzerindeki pedlere dikkatlice hizalayın. İnce bir havya ucu ve kaliteli bir lehim teli kullanarak entegrenin bacaklarını PCB’ye lehimleyin. Lehimlerin birbirine değmediğinden emin olun.
3. Header Pinleri Lehimleyin: Kartın DIP-8 formatındaki deliklerine erkek header pinleri lehimleyin.
4. Kullanıma Hazır: Adaptörünüz artık bir breadboard’a takılmaya veya jumper kabloları ile projenize bağlanmaya hazırdır.

Sıkça Sorulan Sorular

Soru: SMD (Yüzey Montajlı Cihaz) nedir ve neden bu adaptöre ihtiyacım var?

Cevap: SMD, elektronik bileşenlerin bacaklarının deliklerden geçirilmesi yerine, doğrudan bir PCB’nin yüzeyine lehimlendiği bir teknolojidir. Bu, çok daha küçük ve daha yoğun devreler yapılmasına olanak tanır. Ancak bu küçük yapı, breadboard gibi prototipleme araçlarıyla uyumsuzdur. Bu adaptör, SMD entegrelerin bacaklarını breadboard’a takılabilecek standart aralıklı pinlere “çevirerek” bu uyumsuzluğu giderir.

Soru: Bu kartı 6 pinli bir entegre için kullanabilir miyim?

Cevap: Kesinlikle evet. Kart 8 pine kadar destekler. 6 pinli bir entegreyi, kart üzerindeki 8 pedden uygun olan 6’sına hizalayıp lehimleyerek rahatlıkla kullanabilirsiniz. Geriye kalan 2 pin boş kalacaktır.

Soru: Lehimleme yaparken nelere dikkat etmeliyim?

Cevap: SMD lehimleme hassasiyet gerektirir. Düşük sıcaklıkta (yaklaşık 300-350°C) çalışan ince uçlu bir havya kullanın. Lehim pastası (flux) kullanmak, lehimin daha iyi yayılmasına ve kısa devreleri önlemeye yardımcı olur. Her bacağı lehimledikten sonra, bir büyüteç yardımıyla bacaklar arasında istenmeyen lehim köprüleri olup olmadığını kontrol edin.

Soru: Header pinleri neden dahil değil?

Cevap: Header pinlerin dahil edilmemesi, kullanıcıya esneklik sunar. Projenizin ihtiyacına göre standart erkek header, uzun bacaklı header veya hatta dişi header lehimleyebilirsiniz. Ayrıca bazı kullanıcılar header yerine doğrudan kablo lehimlemeyi de tercih edebilir.
