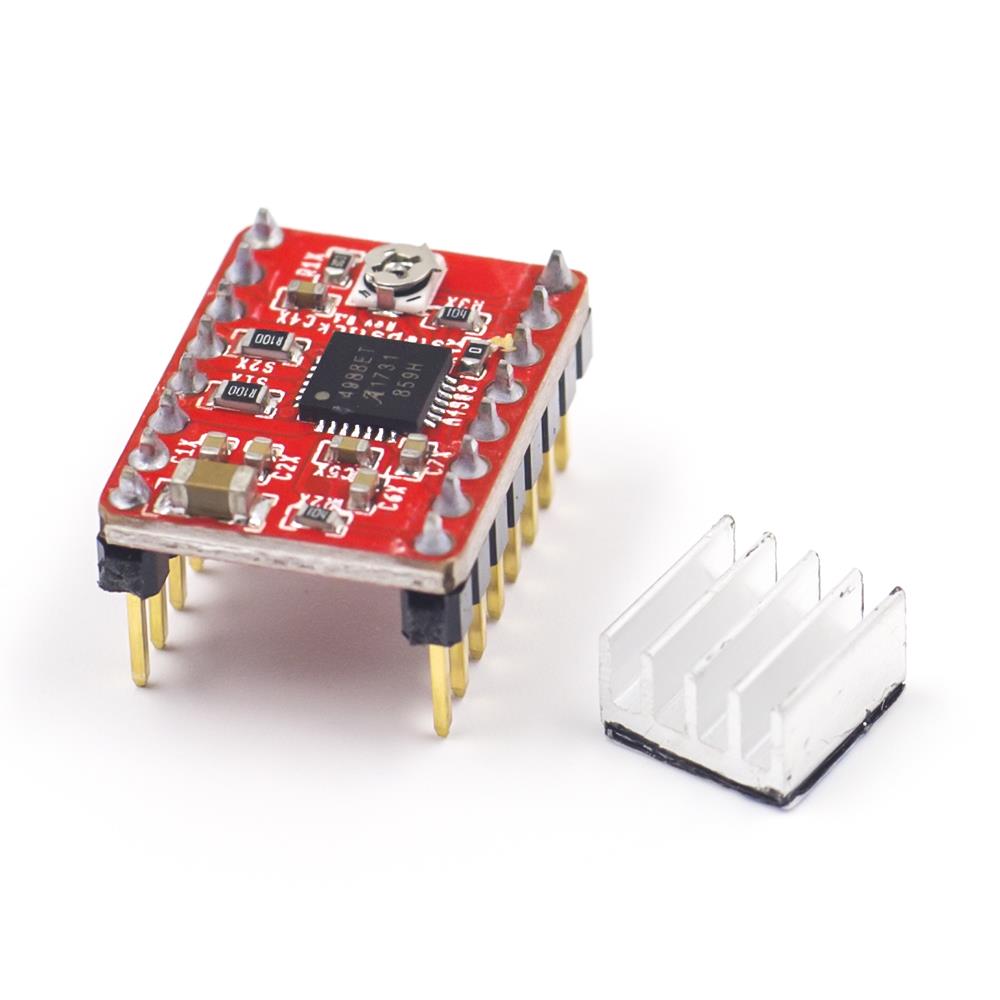

A4988 1A Kırmızı Step Motor Sürücü (Soğutucu ile Birlikte)

Neden A4988 1A Kırmızı Step Motor Sürücü Tercih Edilmeli?

Step motor projelerinde motorun yalnızca dönmesi değil, belirli adım sayısıyla doğru konuma gitmesi önemlidir. A4988 1A Kırmızı Step Motor Sürücü, basit STEP ve DIR girişleri sayesinde mikrodenetleyiciden gelen sinyalleri motor bobin akımlarına dönüştürerek bipolar step motorları kontrollü şekilde sürer.

A4988’in mikrostep desteği, motorun tam adım hareketine göre daha yumuşak ve daha sessiz çalışmasına yardımcı olur. Bu özellik özellikle 3D yazıcı, CNC eksenleri, robotik pozisyonlama sistemleri ve hassas hareket gerektiren mekanik uygulamalarda avantaj sağlar. Kart üzerindeki potansiyometre ile akım sınırı ayarlanabildiği için farklı step motorlarla uyumlu çalışma imkanı sunar.

Öne Çıkan Özellikler

• Bipolar step motor uyumu: 4 kablolu bipolar step motorların kontrolü için uygundur.
• STEP/DIR kontrol arayüzü: Mikrodenetleyici ile kolay kontrol için adım ve yön sinyalleri kullanılır.
• 5 farklı mikrostep çözünürlüğü: Tam adım, 1/2, 1/4, 1/8 ve 1/16 adım seçenekleri desteklenir.
• 8-35V motor besleme aralığı: Step motorun ihtiyacına göre uygun DC motor beslemesi kullanılabilir.
• 3-5.5V lojik uyumu: Arduino, ESP32, STM32 ve benzeri mikrodenetleyicilerle seviye uyumluluğu değerlendirilerek kullanılabilir.
• Ayarlanabilir akım sınırlama: Kart üzerindeki potansiyometre ile motor bobin akımı sınırlandırılabilir.
• Koruma özellikleri: Termal kapatma, düşük voltaj kilitleme, aşırı akım ve kısa devre koruma fonksiyonları bulunur.
• Soğutucu blok dahil: Yüksek akımda sürücü entegresinin daha iyi ısı dağıtımı için soğutucu ile birlikte gelir.

Nerelerde Kullanılır?

A4988 1A Kırmızı Step Motor Sürücü, pozisyon kontrollü motor hareketi gereken birçok elektronik ve mekanik projede kullanılabilir. Özellikle kompakt yapısı ve standart pin dizilimi sayesinde 3D yazıcı anakartları, CNC shield kartları ve breadboard/prototipleme devreleriyle yaygın şekilde tercih edilir.

A4988 Step Motor Sürücü Ne İşe Yarar?

A4988 step motor sürücü, mikrodenetleyiciden gelen STEP ve DIR sinyallerini kullanarak step motor bobinlerini doğru sırayla enerjilendirir. STEP pinine gelen her darbe motorun bir adım veya seçilen mikrostep oranına göre daha küçük bir adım ilerlemesini sağlar. DIR pini ise motor dönüş yönünü belirler.

Bu yapı sayesinde Arduino gibi mikrodenetleyiciler, step motor bobinlerini doğrudan sürmek zorunda kalmadan hareket kontrolü yapabilir. A4988 kartı, motor bobin akımını yönetir, mikrostep modlarını uygular ve sürücüyü aşırı akım veya aşırı sıcaklık gibi durumlara karşı korumaya yardımcı olur.

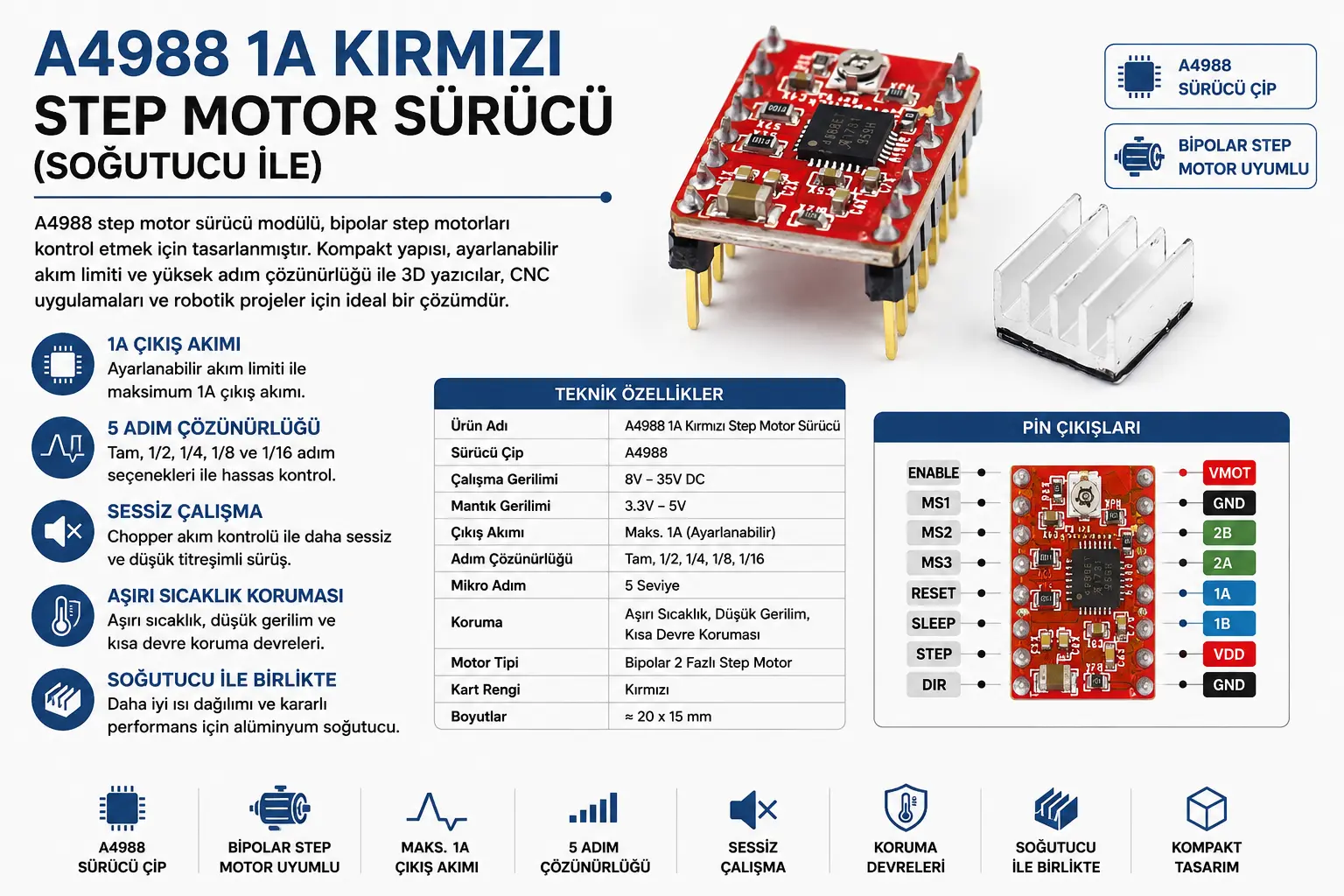

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Motoru güç altında söküp takmayın: Step motor kabloları sürücü enerjiliyken bağlanmamalı veya çıkarılmamalıdır. Bu durum sürücü kartına kalıcı zarar verebilir.
2. VMOT hattına kondansatör ekleyin: Motor beslemesi tarafında VMOT ve GND arasına sürücüye yakın konumda uygun değerli elektrolitik kondansatör kullanılması önerilir.
3. Akım ayarını yapmadan kullanmayın: Potansiyometre üzerinden Vref / akım sınırı ayarlanmalıdır. Gereğinden yüksek akım motoru ve sürücüyü aşırı ısıtabilir.
4. Soğutucuyu doğru yerleştirin: Paket içeriğindeki soğutucu, sürücü entegresi üzerine temas edecek şekilde uygulanmalıdır.
5. Motor beslemesi ve lojik beslemeyi ayırın: VDD lojik beslemesi 3-5.5V, VMOT motor beslemesi 8-35V DC aralığında olmalıdır.
6. Bobin uçlarını doğru bulun: Step motorun iki bobin çifti multimetre ile tespit edilmeli ve A1-A2 / B1-B2 çıkışlarına doğru bağlanmalıdır.
7. Mikrostep pinlerini doğru seçin: MS1, MS2 ve MS3 pinleri kullanılarak tam, yarım, çeyrek, 1/8 veya 1/16 adım modu seçilebilir.

A4988 ile DRV8825 Arasındaki Fark Nedir?

A4988 ve DRV8825, benzer form faktöründe kullanılan popüler step motor sürücü kartlarıdır. A4988, 1/16 mikrostep desteği ve yaygın uyumluluğu sayesinde 3D yazıcı, CNC ve Arduino projelerinde sık tercih edilir. DRV8825 ise genellikle daha yüksek motor besleme voltajı ve daha yüksek mikrostep çözünürlüğü isteyen uygulamalarda değerlendirilir.

A4988 1A Kırmızı Step Motor Sürücü, uygun maliyetli, yaygın kullanılan ve birçok kontrol kartıyla uyumlu bir çözümdür. Düşük-orta akımlı NEMA 17 motorlar, 3D yazıcı eksenleri, küçük CNC sistemleri ve hobi robotik projelerinde pratik kullanım sunar. Daha yüksek akım veya daha yüksek mikrostep ihtiyacı varsa DRV8825, TMC serisi veya harici step motor sürücüler değerlendirilebilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu A4988 1A kırmızı step motor sürücü, NEMA 17 step motorlar, Arduino geliştirme kartları, CNC Shield, RAMPS kontrol kartları, 3D yazıcı anakartları, ESP32/STM32 tabanlı kontrol devreleri, DC güç kaynakları, jumper kablolar, soğutucu, fan, kondansatör ve mekanik hareket sistemleriyle birlikte kullanılabilir. Projede motor akımı, besleme voltajı, mikrostep modu ve soğutma koşulları birlikte planlanmalıdır.

Teknik Referans

A4988 entegresinin mikrostep modları, STEP/DIR kontrol yapısı, motor besleme aralığı ve koruma özellikleri hakkında daha fazla bilgi için
Allegro A4988 teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x A4988 1A Kırmızı Step Motor Sürücü Kartı
• 1 x Soğutucu Blok

Sık Sorulan Sorular

A4988 1A Kırmızı Step Motor Sürücü nedir?

A4988 1A Kırmızı Step Motor Sürücü, bipolar step motorları STEP ve DIR sinyalleriyle kontrol etmek için kullanılan mikrostep motor sürücü kartıdır. 3D yazıcı, CNC, Arduino ve robotik projelerde tercih edilir.

A4988 hangi motorlarla kullanılır?

A4988, 4 kablolu bipolar step motorlarla kullanılır. NEMA 17 sınıfı düşük-orta akımlı step motorlar için uygundur. Motor akımı, sürücü üzerindeki potansiyometre ile doğru şekilde sınırlandırılmalıdır.

A4988 kaç volt ile çalışır?

A4988 sürücüde motor beslemesi VMOT hattından 8V – 35V DC aralığında verilir. Lojik besleme için VDD hattına 3V – 5.5V aralığında mikrodenetleyici lojik beslemesi uygulanır.

A4988 mikrostep destekler mi?

Evet. A4988 tam adım, 1/2, 1/4, 1/8 ve 1/16 mikrostep çözünürlüklerini destekler. Mikrostep seçimi MS1, MS2 ve MS3 pinlerinin durumuna göre yapılır.

A4988 kullanırken nelere dikkat edilmelidir?

Akım ayarı yapılmalı, motor kabloları güç altında sökülüp takılmamalı, VMOT-GND hattına uygun kondansatör eklenmeli, soğutucu kullanılmalı ve motor bobin uçları doğru bağlanmalıdır.
