AC 220V 5000W Motor Dimmer Hız Kontrol Modülü

Neden AC 220V 5000W Motor Dimmer Hız Kontrol Modülü Tercih Edilmeli?

AC 220V 5000W motor dimmer hız kontrol modülü, AC yüklerde gücü kademeli olarak ayarlamak isteyen kullanıcılar için pratik bir çözümdür. Faz açısı kontrolü mantığıyla AC sinüs dalgasının her yarım periyodunda belirli bir noktadan sonra yükü iletime alır. Böylece yüke aktarılan ortalama güç değişir. Bu yöntem akkor lamba parlaklığı, rezistans ısı seviyesi ve universal/kömürlü motor hız ayarı gibi uygulamalarda kullanılabilir.

Modül özellikle yüksek güçlü rezistif yüklerde, ısı kontrol denemelerinde, akkor/halojen lamba parlaklık ayarında ve kömürlü motorlu el aleti benzeri sistemlerde değerlendirilebilir. Bununla birlikte bu ürün her AC yük için uygun değildir. Asenkron motorlar, kompresörler, buzdolabı motorları, transformatörler, elektronik balastlar, çoğu LED sürücü ve anahtarlamalı güç kaynakları triyak dimmer ile uyumlu olmayabilir. Yanlış yükte kullanım ısınma, parazit, titreşim, arıza veya yangın riski doğurabilir.

Öne Çıkan Özellikler

• AC 220V giriş: Şebeke gerilimli AC yük kontrol uygulamaları için tasarlanmıştır.
• 0-220V ayarlanabilir çıkış: Faz açısı kontrolü ile yük üzerindeki ortalama güç ayarlanabilir.
• SCR/triyak kontrol yapısı: AC dalga formunu faz kontrollü anahtarlayarak güç kontrolü sağlar.
• 5000W güç sınıfı: TLS ürün bilgisinde maksimum güç 5000W olarak belirtilmiştir; sürekli kullanım gücü soğutma ve yük koşullarına bağlıdır.
• Rezistif yük uyumu: Akkor lamba, halojen lamba, rezistanslı ısıtıcı ve benzeri yüklerde kullanılabilir.
• Kömürlü motor kontrolü: Universal/kömürlü AC motorlarda hız ayarı için değerlendirilebilir.
• FR-4 PCB: Yüksek sıcaklık dayanımlı baskı devre yapısı sunar.

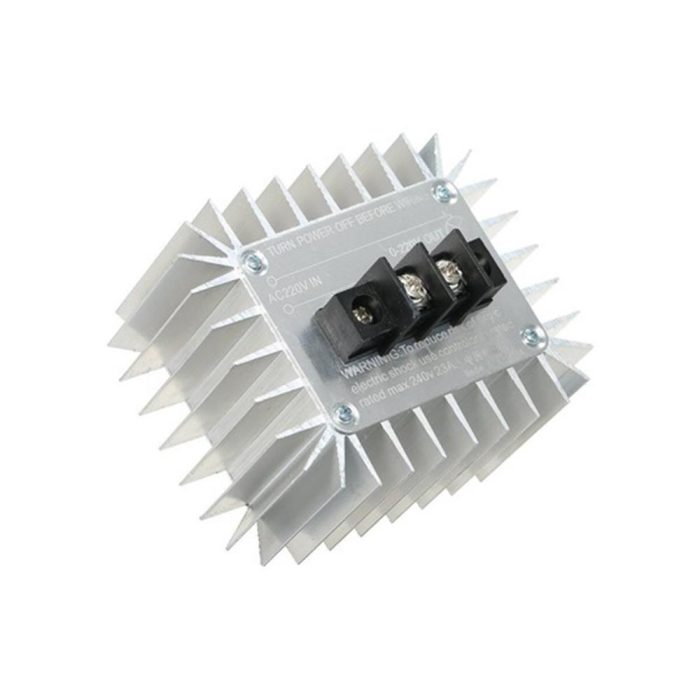

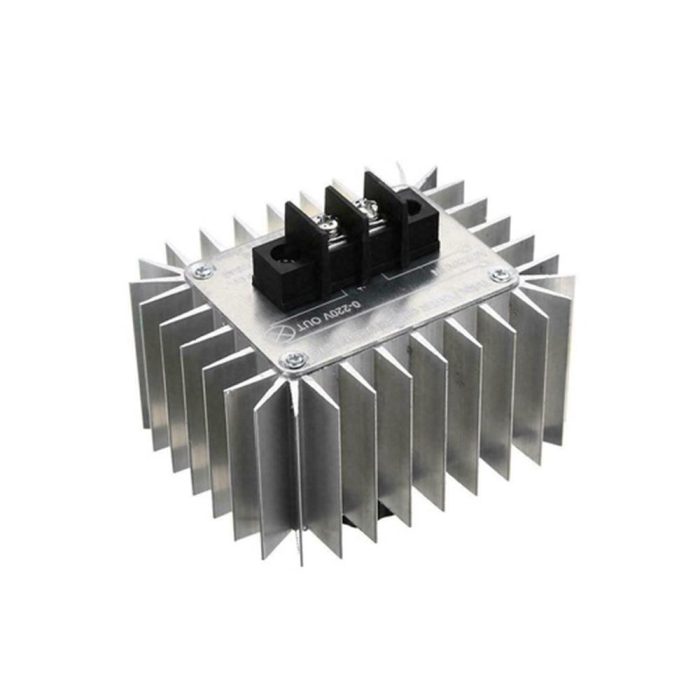

• Alüminyum soğutucu: Yük altında oluşan ısının dağıtılmasına yardımcı olur.
• Potansiyometreli ayar: Çıkış gücü manuel olarak kademeli şekilde ayarlanabilir.
• Kompakt güç kontrol kartı: 85 x 70 x 78 mm ölçüsüyle pano, proje kutusu veya kontrollü test düzeneklerine monte edilebilir.

Kullanım Alanları

AC 220V dimmer hız kontrol modülü, AC şebeke hattında faz kontrollü güç ayarı gereken uygulamalarda kullanılır. En uygun kullanım alanları rezistif yükler ve universal/kömürlü AC motorlardır.

AC 220V 5000W Motor Dimmer Hız Kontrol Modülü Ne İşe Yarar?

AC 220V 5000W Motor Dimmer Hız Kontrol Modülü, AC yük üzerine aktarılan gücü faz açısı kontrolü yöntemiyle ayarlar. Potansiyometre düşük konuma alındığında triyak sinüs dalgasının daha geç bölümünde iletime geçer ve yüke daha az enerji aktarılır. Ayar yükseltildikçe triyak daha erken iletime geçer ve yüke daha fazla güç aktarılır.

Bu yapı bir AC voltaj regülatörü gibi düşünülse de çıkış dalga şekli saf sinüs değildir; triyak tarafından kesilmiş/parçalanmış AC dalga formudur. Bu nedenle multimetrede görülen çıkış değeri ölçüm cihazının tipine göre değişebilir ve her yük bu dalga şekliyle uyumlu çalışmayabilir. Rezistif yüklerde bu yapı genellikle daha sorunsuz çalışırken, elektronik güç kaynakları ve bazı motor tiplerinde ciddi uyumsuzluk oluşabilir.

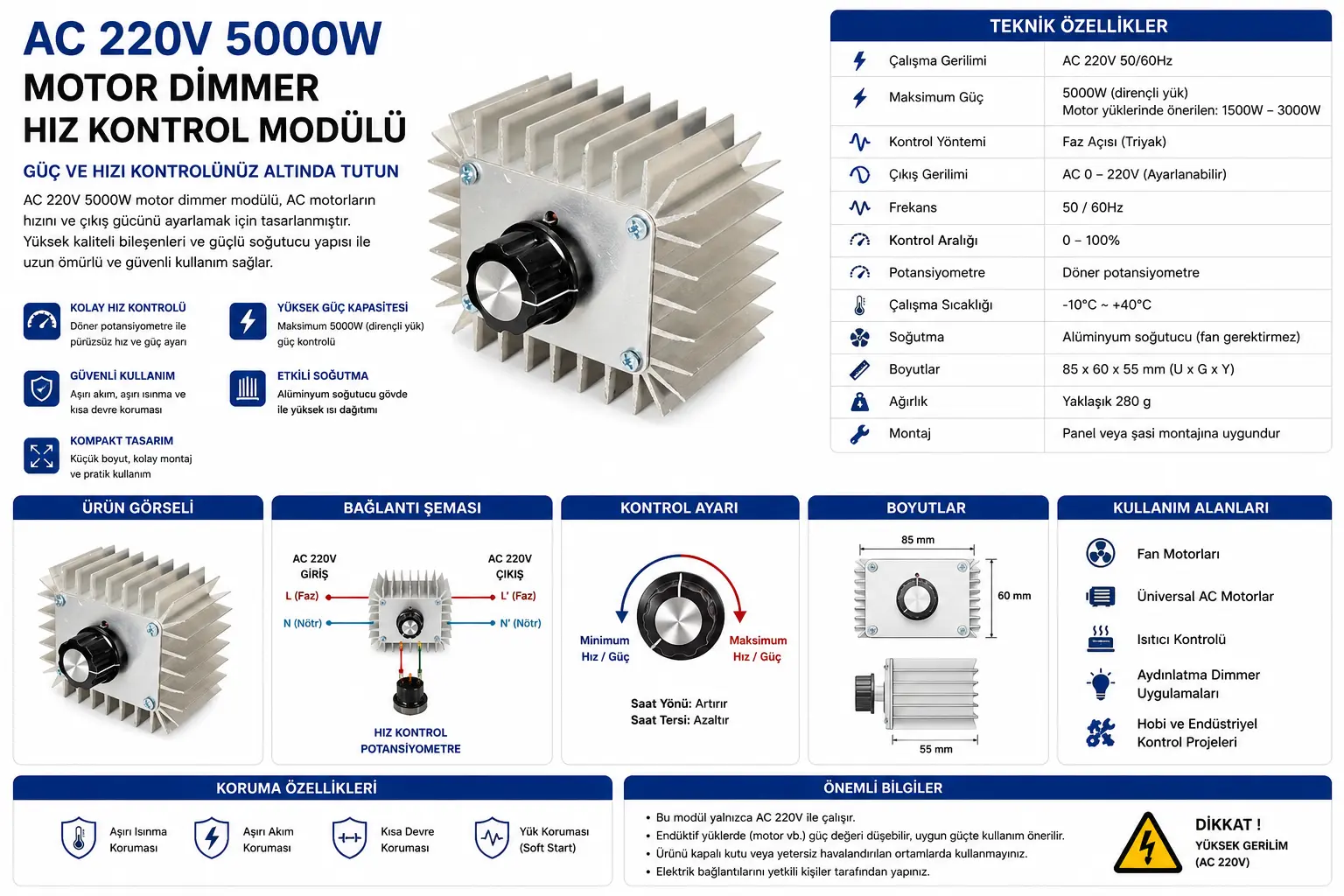

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 220V AC güvenliğine dikkat edin: Bu ürün şebeke gerilimiyle çalışır. Bağlantılar enerjisizken yapılmalı, çıplak uç bırakılmamalı ve izolasyonlu muhafaza kullanılmalıdır.
2. Faz hattına seri bağlayın: Tipik bağlantıda faz hattı modül üzerinden yüke seri gider, nötr hattı doğrudan yüke bağlanır. Bağlantı şeması ürün üzerindeki terminal işaretlerine göre doğrulanmalıdır.
3. Yük tipini mutlaka kontrol edin: Rezistif yükler ve kömürlü motorlar uygundur. Asenkron motor, kompresör ve elektronik güç kaynaklarında kullanılmamalıdır.
4. 5000W değerini sürekli güç gibi değerlendirmeyin: Bu değer koşullara bağlı maksimum/tepe güç sınıfıdır. Sürekli çalışma için soğutma ve kablolamaya göre daha düşük yük seçilmelidir.
5. Kablo kesitini yüke göre seçin: Yüksek akımda ince kablo ve gevşek klemens bağlantısı ısınma ve yangın riski oluşturabilir.
6. Sigorta ve kaçak akım koruma kullanın: Şebeke uygulamalarında uygun sigorta, kaçak akım rölesi ve topraklama düzeni ihmal edilmemelidir.
7. Soğutucuyu kontrol edin: Yük arttıkça triyak/SCR ve soğutucu ısınır. Kapalı kutuda ek havalandırma gerekebilir.
8. EMI/paraziti dikkate alın: Faz kontrol devreleri elektriksel parazit üretebilir. Gerekirse snubber, EMI filtre ve uygun kablolama kullanılmalıdır.
9. Ayarı düşükten başlatın: İlk çalıştırmada potansiyometre düşük seviyeye alınmalı, yük davranışı ve ısınma kademeli olarak izlenmelidir.

Triyak / SCR Faz Kontrolü Nedir?

Triyak faz kontrolü, AC sinüs dalgasının her yarım periyodunda iletim başlangıç anını değiştirerek yüke aktarılan ortalama gücü ayarlama yöntemidir. Triyak geç tetiklenirse yük daha kısa süre enerji alır; erken tetiklenirse daha uzun süre enerji alır. Böylece lamba parlaklığı, rezistans gücü veya uygun motor hızı değiştirilebilir.

Bu yöntem basit ve güçlü bir AC güç kontrol tekniğidir; ancak çıkış dalga formu bozulduğu için harmonik, elektromanyetik parazit ve bazı yüklerde titreşim/gürültü oluşturabilir. Bu nedenle hassas elektronik yüklerde, anahtarlamalı güç kaynaklarında ve triyak uyumlu olmayan LED sürücülerde kullanılmamalıdır.

Hangi Motorlarda Kullanılabilir?

AC motor dimmer modülleri, genel olarak kömürlü/universal motorlarda daha uygun sonuç verir. Matkap, spiral, bazı süpürge motorları ve benzeri kömürlü motorlarda faz kontrolü ile motora aktarılan güç azaltılarak hız değişimi sağlanabilir. Yine de düşük hızlarda tork düşebilir ve motor soğutması zayıflayabilir.

Asenkron motorlar, fan motorlarının birçok tipi, kompresör motorları ve kondansatörlü AC motorlar bu tip dimmerlerle güvenli veya verimli şekilde kontrol edilemeyebilir. Bu motorlarda hız kontrolü için motor tipine uygun frekans konvertörü, inverter, özel fan hız kontrol cihazı veya üretici onaylı sürücü kullanılmalıdır. Bu ürün frekans değiştirmez; sadece faz kontrollü güç kısma yapar.

Rezistif Yüklerde Nasıl Kullanılır?

Rezistif yükler, triyak dimmer modülleri için en uygun yük sınıflarından biridir. Akkor lambalar, halojen lambalar, rezistanslı ısıtıcılar ve bazı ısıtma elemanları, faz kontrolüyle gücü azaltıldığında genellikle daha öngörülebilir davranır. Potansiyometre üzerinden çıkış gücü düşürülerek lamba parlaklığı veya ısıtıcı gücü ayarlanabilir.

Yine de yüksek güçlü rezistanslarda akım çok yüksek seviyelere çıkabilir. Bu nedenle kablo kesiti, klemens bağlantısı, sigorta, soğutucu sıcaklığı, yanmaz montaj yüzeyi ve kutu içi hava akışı doğru planlanmalıdır. Isıtıcı uygulamalarında ortam sıcaklığı ve yangın riski ayrıca değerlendirilmelidir.

AC 220V 5000W Motor Dimmer Hız Kontrol Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu AC 220V 5000W Motor Dimmer Hız Kontrol Modülü, akkor/halojen lambalar, rezistanslı ısıtıcılar, lehim potası, kömürlü/universal AC motorlar, uygun sigorta, kaçak akım koruma, klemens, yüksek akım kabloları, izole proje kutusu, EMI filtre, snubber devresi, multimetre ve pens ampermetre gibi test ekipmanlarıyla birlikte kullanılabilir. Bağlantı öncesinde yük tipi, güç değeri, kablo kesiti, soğutma, izolasyon ve güvenlik ekipmanları birlikte değerlendirilmelidir.

Teknik Referans

STMicroelectronics AN392 uygulama notunda triyak tabanlı kontrol devrelerinde çıkış gücü ve örnek olarak motor hızının, triyak sürme faz gecikmesiyle kontrol edildiği açıklanır. Bu yöntem AC yük gücünü ayarlamak için kullanılır; ancak şebeke gerilimi, yük tipi, sıfır geçiş algılama ve tetikleme yapısı doğru tasarlanmalıdır. Detaylı teknik bilgi için
STMicroelectronics AN392 triyak tabanlı dimmer uygulama notunu inceleyebilirsiniz.

Littelfuse uygulama notunda triyak faz kontrolünün AC kaynağı yük üzerine her yarım periyodun kontrollü bir bölümünde uygulayarak güç akışını düzenlediği; ancak tetikleme anlarında oluşan hızlı akım değişiminin elektromanyetik parazit oluşturabileceği ve uygun filtreleme gerekebileceği belirtilir. Detaylı bilgi için
Littelfuse triyak faz kontrolü uygulama notunu inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x AC 220V 5000W Motor Dimmer Hız Kontrol Modülü

Sık Sorulan Sorular

AC 220V 5000W Motor Dimmer Hız Kontrol Modülü nedir?

AC 220V hat üzerinde SCR/triyak faz kontrolü yaparak rezistif yük gücü, akkor lamba parlaklığı ve uygun kömürlü AC motor hızını ayarlamak için kullanılan güç kontrol modülüdür.

Kaç volt ile çalışır?

TLS ürün bilgisinde giriş gerilimi AC 220V olarak belirtilmiştir.

Çıkış aralığı nedir?

TLS ürün bilgisinde ayarlama aralığı AC 0-220V olarak belirtilmiştir. Bu değer faz kontrolüyle elde edilen kesilmiş AC dalga formu olarak değerlendirilmelidir.

5000W sürekli güç olarak kullanılabilir mi?

5000W değeri koşullara bağlı maksimum/tepe güç sınıfı olarak değerlendirilmelidir. Sürekli güç; soğutma, kablo kesiti, ortam sıcaklığı ve yük tipine bağlıdır.

Hangi motorlarda kullanılabilir?

Kömürlü/universal AC motorlarda hız ayarı için kullanılabilir. Asenkron motor, kompresör ve kondansatörlü motorlarda kullanılması önerilmez.

LED lambalarda kullanılabilir mi?

Sadece triyak-dimmable olarak belirtilen LED sürücülerle kısmi uyum olabilir. Standart LED ampul ve SMPS tabanlı LED sürücülerde kullanılmamalıdır.

Rezistanslı ısıtıcıda kullanılabilir mi?

Evet. Rezistif ısıtıcılar bu tip dimmer modüller için uygun yük sınıfındadır. Yine de güç, kablo kesiti ve soğutma güvenli seçilmelidir.

Frekans kontrolü yapar mı?

Hayır. Bu ürün frekans değiştirmez. Sadece AC dalga formunu faz açısıyla keserek yük gücünü ayarlar.

Montajda nelere dikkat edilmeli?

İzolasyonlu kutu, uygun sigorta, kaçak akım koruma, doğru kablo kesiti, sağlam klemens bağlantısı ve yeterli soğutma kullanılmalıdır.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet AC 220V 5000W Motor Dimmer Hız Kontrol Modülü bulunur.
