Arduino Ethernet Shield W5100

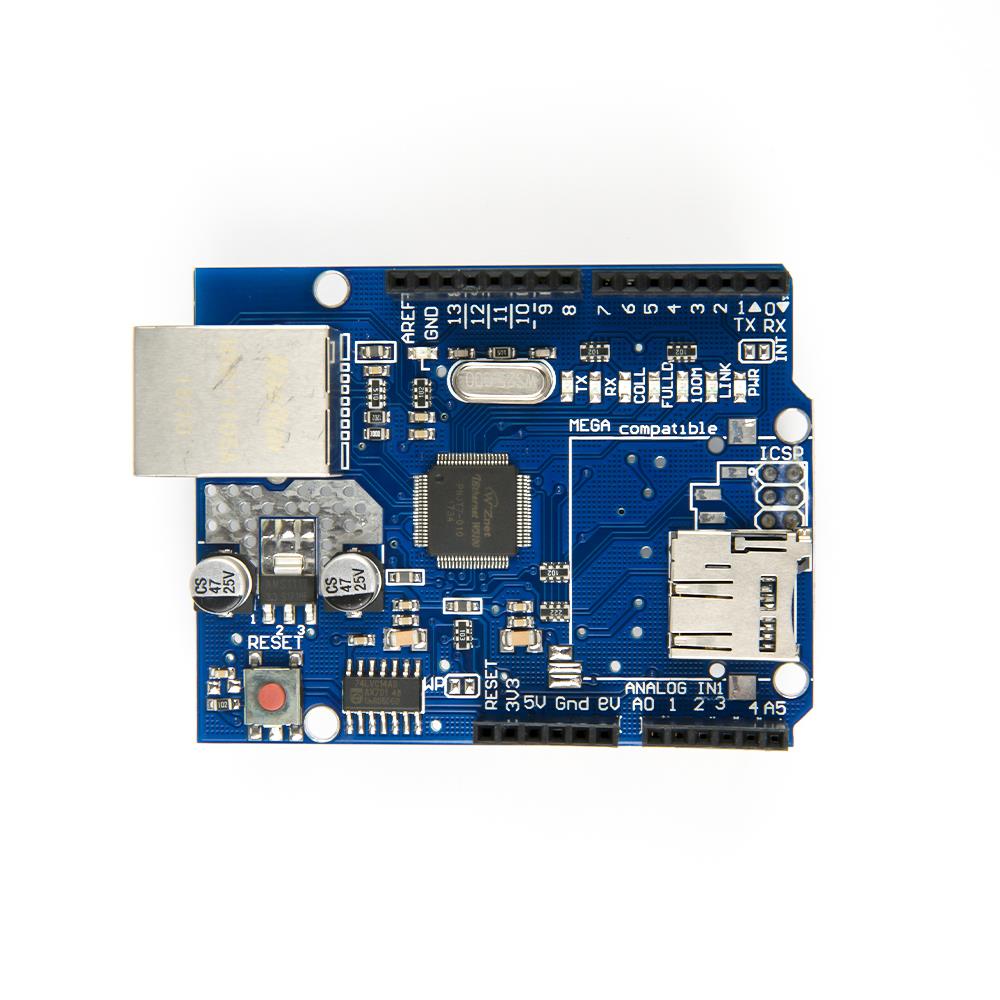

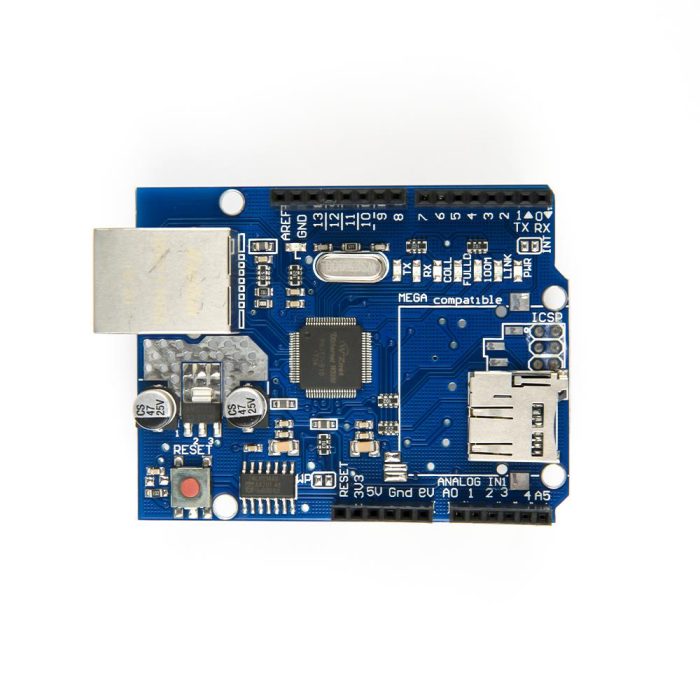

Arduino Ethernet Shield (Wiznet W5100)

Arduino projelerinizde internetin gücünü keşfedin! Arduino Ethernet Shield (Wiznet W5100) klon kartı, Arduino kartınızı saniyeler içinde çevrimiçi hale getiren, uygun maliyetli ve yüksek performanslı bir çözümdür. Bu shield, orijinal Arduino Ethernet Shield’in tüm özelliklerini sunarak, mevcut tüm kütüphaneler ve kodlarla sorunsuz bir uyum sağlar. Nesnelerin İnterneti (IoT) projelerinizden ev otomasyonuna, uzaktan kontrol sistemlerinden veri toplama uygulamalarına kadar geniş bir yelpazede projelerinize internet erişimi kazandırın.

Genel Ürün Özellikleri

Arduino Ethernet Shield (Wiznet W5100), Arduino tabanlı projeleriniz için internet bağlantısı sağlamanın en pratik yollarından biridir. Bu klon shield, orijinal Arduino Ethernet Shield’in devre şeması baz alınarak özenle üretilmiştir. Bu sayede, orijinal kart için yazılmış tüm kütüphaneler, örnek kodlar ve öğreticiler bu shield ile de sorunsuz bir şekilde çalışır. Tak-çalıştır özelliği sayesinde, karmaşık ayarlarla uğraşmadan Arduino’nuzu hızla çevrimiçi edebilirsiniz. Üzerindeki standart RJ45 ethernet soketi, standart bir ethernet kablosuyla kolayca ağınıza bağlanmanızı sağlar.

Bu Ethernet Shield’in kalbinde, ağ iletişiminde kendini kanıtlamış Wiznet W5100 entegresi bulunur. Bu güçlü çipset, hem TCP (Transmission Control Protocol) hem de UDP (User Datagram Protocol) iletişim protokollerini destekler. Bu sayede, projelerinizde ihtiyacınız olan çeşitli ağ tabanlı uygulamaları geliştirebilirsiniz. W5100, aynı anda dört adet eş zamanlı soket bağlantısını destekleyerek, çoklu ağ görevlerini verimli bir şekilde yönetmenize olanak tanır. Örneğin, bir web sunucusu çalıştırırken aynı anda uzaktaki bir sunucuya veri gönderebilirsiniz.

Arduino Ethernet Shield’in en önemli özelliklerinden biri de üzerinde bulunan SD kart yuvasıdır. Bu yuva, projelerinizde yerel veri depolama ihtiyacınızı karşılar. Sensör verilerini kaydetmek, yapılandırma dosyalarını okumak veya web sunucunuz için HTML sayfalarını depolamak gibi birçok senaryoda SD kartı etkin bir şekilde kullanabilirsiniz. Arduino SD Kütüphanesi ile SD kart üzerindeki verilere kolayca erişebilir, okuma ve yazma işlemleri yapabilirsiniz. SD kartın seçim pini (SS pini) kart üzerinde genellikle Pin 4 olarak belirlenmiştir.

Teknik Özellikler

Nasıl Kullanılır? Arduino Ethernet Shield ile Adım Adım İnternete Bağlanma

Arduino Ethernet Shield’i projenize entegre etmek oldukça basittir. İşte adım adım nasıl başlayacağınız:

1. Donanım Bağlantısı

Öncelikle, Arduino Ethernet Shield’i Arduino Uno, Mega veya diğer uyumlu Arduino kartınızın üzerine dikkatlice yerleştirin. Pinlerin tam olarak oturduğundan emin olun. Ardından, bir standart RJ45 ethernet kablosunu shield üzerindeki ethernet soketine takın ve diğer ucunu modeminize veya yönlendiricinize bağlayın.

2. SD Kartı Hazırlama ve Takma (İsteğe Bağlı)

Eğer projelerinizde SD kart kullanacaksanız, bir mikro SD kartı FAT16 veya FAT32 olarak biçimlendirin. Daha sonra, SD kartı shield üzerindeki SD kart yuvasına doğru yönde takın. SD kartın doğru şekilde takıldığından emin olun.

3. Gerekli Kütüphaneleri Yükleme

Arduino IDE’yi açın. Ethernet ve SD kart fonksiyonlarını kullanabilmek için ilgili kütüphanelerin yüklü olduğundan emin olun. Genellikle bu kütüphaneler Arduino IDE ile birlikte gelir, ancak yüklü değillerse “Taslak” -> “Kütüphaneleri Dahil Et” -> “Kütüphaneleri Yönet” bölümünden “Ethernet” ve “SD” kütüphanelerini aratarak yükleyebilirsiniz.

4. Örnek Kodları Kullanma

Arduino IDE’de “Dosya” -> “Örnekler” -> “Ethernet” veya “SD” menüsü altındaki örnek kodları inceleyebilirsiniz. Örneğin, basit bir web sunucusu çalıştırmak veya bir web sitesinden veri almak için “WebClient” veya “WebServer” örneklerini kullanabilirsiniz. Kendi kodunuzu yazarken, ağ ayarlarını (IP adresi, ağ geçidi vb.) kendi ağınıza uygun şekilde yapılandırmanız önemlidir.

5. SPI Haberleşmesine Dikkat Edin

Unutulmamalıdır ki, Wiznet W5100 ve SD kart, Arduino ile SPI hattı üzerinden haberleşir. Bu pinler Arduino Uno’da 11, 12 ve 13 numaralı pinlerdir (MOSI, MISO, SCK). Arduino Mega’da ise 50, 51 ve 52 numaralı pinlerdir. Her iki kartta da, W5100 için 10. pin ve SD kart için 4. pin, seçim (Chip Select – SS) pinleri olarak kullanılır. Bu pinler genel giriş/çıkış pini olarak kullanılamaz. Önemli: Eğer aynı anda hem Ethernet hem de SD kartı kullanmayacaksanız, kullanmadığınız cihazı pasif hale getirmelisiniz. SD kartı pasif etmek için 4. pini HIGH (5V) olarak ayarlayın. W5100’ü pasif etmek için ise 10. pini HIGH (5V) olarak ayarlayın.
