Arduino UNO Sensör Shield V4.0

Neden Arduino UNO Sensör Shield V4.0 Tercih Edilmeli?

Arduino UNO Sensör Shield V4.0, Arduino projelerinde en sık yaşanan bağlantı karmaşasını azaltmak için kullanılır. Standart Arduino UNO üzerinde dijital pinler, analog pinler, 5V ve GND bağlantıları farklı noktalarda yer alır. Birden fazla sensör, servo veya modül bağlandığında jumper kablolar kısa sürede karışabilir. Sensor Shield V4.0, her giriş-çıkış pinini yanında besleme ve toprak hattıyla birlikte sunarak daha düzenli bağlantı yapılmasını sağlar.

Bu shield özellikle eğitim, prototipleme, robotik, sensör okuma, servo kontrol, buton ve modül test projelerinde büyük kolaylık sağlar. Sensör modüllerinin çoğu VCC, GND ve sinyal piniyle çalıştığı için 3 pinli port düzeni bağlantıyı hızlandırır. Ayrıca kart üzerindeki I2C ve UART portları, haberleşme modülleri veya I2C tabanlı sensörler için daha pratik erişim sağlar. Bununla birlikte shield kartın kendisi mikrodenetleyici değildir; Arduino kart üzerine takılarak kullanılır.

Öne Çıkan Özellikler

• Arduino UNO R3 için tasarlanmıştır: UNO R3 pin dizilimine uygun shield yapısı sunar.
• DATA / VCC / GND düzeni: Her giriş-çıkış pini için sinyal, besleme ve toprak bağlantısını yan yana sunar.
• Analog port desteği: A0-A5 analog giriş pinlerine daha kolay erişim sağlar.
• Dijital port desteği: Arduino dijital pinlerini sensör ve modül bağlantısı için düzenli hale getirir.
• I2C haberleşme portu: SDA ve SCL hatları üzerinden I2C sensör ve modüllerle kullanım kolaylığı sağlar.
• UART haberleşme portu: Seri haberleşme modülleriyle daha düzenli bağlantı yapılmasına yardımcı olur.
• Communication Port konektörü: TLS ürün bilgisinde bu konektörün I2C veya UART olarak ayarlanabildiği belirtilmiştir.
• Prototipleme kolaylığı: Jumper kablo karmaşasını azaltır ve bağlantı hatalarını düşürmeye yardımcı olur.
• Robotik projelere uygun: Servo, sensör, buton ve kontrol modülleriyle hızlı deneme yapılabilir.
• Eğitim setleri için pratik: Arduino öğrenen kullanıcılar için pin bağlantılarını daha anlaşılır hale getirir.

Kullanım Alanları

Arduino UNO Sensor Shield V4.0, çok sayıda sensör veya modülün Arduino kartına bağlandığı projelerde tercih edilir. Özellikle hızlı prototipleme, eğitim, robotik ve hobi elektroniği uygulamalarında bağlantı düzeni sağlar.

Arduino UNO Sensör Shield V4.0 Ne İşe Yarar?

Arduino UNO Sensör Shield V4.0, Arduino kart üzerindeki pinleri daha kullanışlı bir bağlantı formatına dönüştürür. Arduino’nun dijital ve analog pinleri, sensör modüllerinde yaygın olan sinyal, besleme ve GND düzenine göre dışarı alınır. Böylece kullanıcı sensör veya modül bağlantılarını daha hızlı ve düzenli şekilde yapabilir.

Örneğin bir sıcaklık sensörü, mesafe sensörü, ışık sensörü, joystick modülü, servo motor veya röle modülü bağlanırken her seferinde Arduino üzerindeki ayrı 5V ve GND pinlerini aramak yerine ilgili port üzerindeki VCC ve GND pinleri kullanılabilir. Bu durum özellikle birden fazla modülün aynı anda kullanıldığı projelerde bağlantı süresini kısaltır ve devreyi daha okunabilir hale getirir.

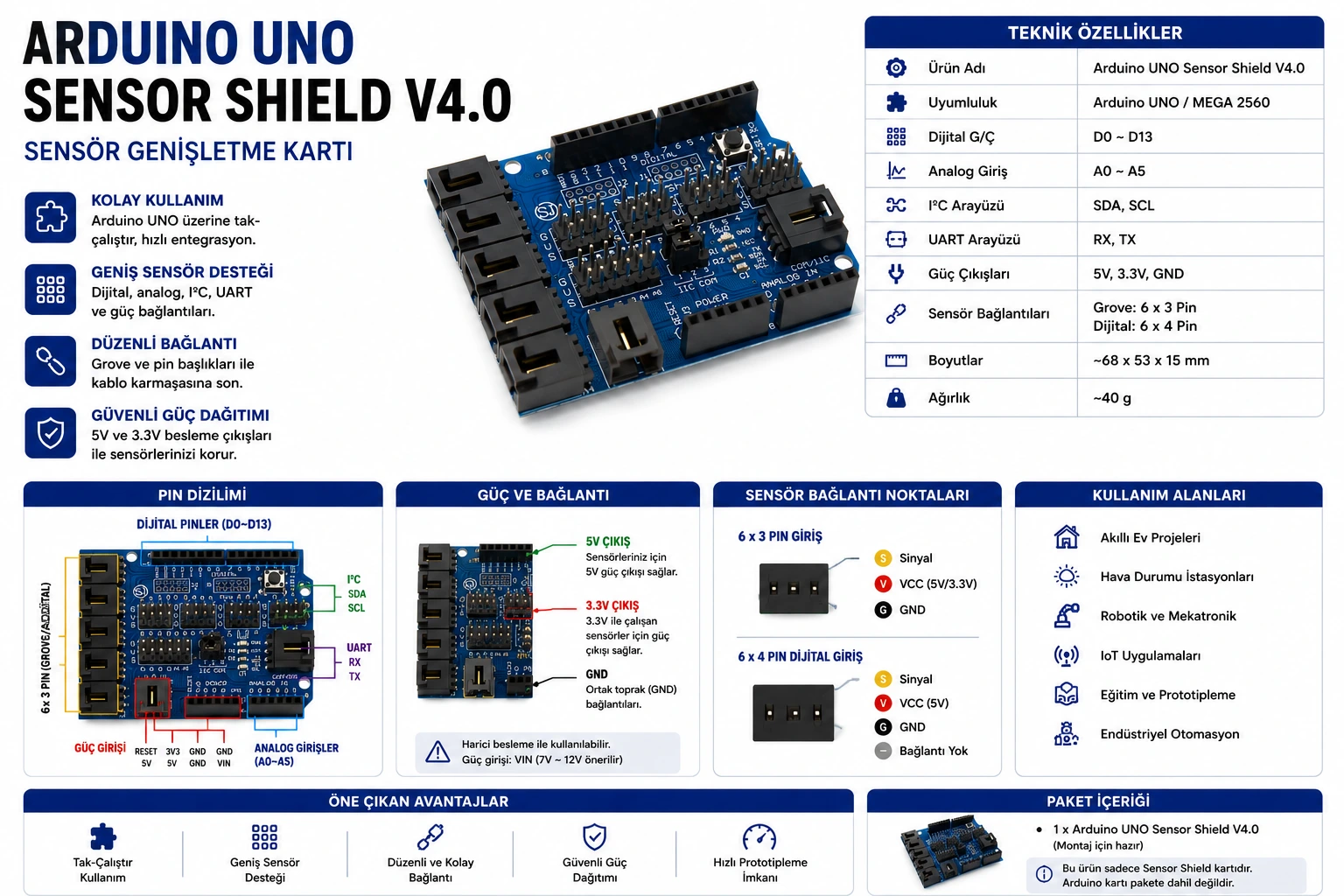

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Shield kartı Arduino üzerine doğru yönde takın: Pin hizalaması yanlış yapılırsa Arduino, shield veya bağlı modüller zarar görebilir.
2. DATA / VCC / GND sırasını kontrol edin: Bağlanacak sensör veya modülün pin sırası shield portuyla uyumlu değilse kablo sırası değiştirilmelidir.
3. Besleme akımını hesaplayın: Birden fazla servo, röle veya güçlü modül bağlanacaksa Arduino’nun 5V hattı yetersiz kalabilir.
4. Yüksek akımlı cihazları doğrudan beslemeyin: Motor, servo, röle ve LED şerit gibi yükler için harici güç kaynağı kullanılması gerekebilir.
5. GND ortaklığı kurun: Harici güç kaynağı kullanıldığında Arduino, shield ve harici besleme arasında ortak GND bağlantısı yapılmalıdır.
6. 3.3V modüllerde seviye uyumunu kontrol edin: Arduino UNO 5V lojik seviyesiyle çalışır. 3.3V hassas modüller için lojik seviye dönüştürücü gerekebilir.
7. I2C pin yerleşimine dikkat edin: UNO, Leonardo ve Mega kartlarda I2C/SPI pinleri farklı yerleşimlerde olabilir. Bu nedenle haberleşme portları kart modeline göre kontrol edilmelidir.
8. UART pinlerini programlama sırasında kullanırken dikkat edin: D0/RX ve D1/TX hatları USB seri haberleşmeyle de ilişkili olduğundan program yükleme sırasında bağlı modüller sorun çıkarabilir.
9. Kısa devreye karşı bağlantıları kontrol edin: Çoklu modül bağlantılarında VCC ve GND hatlarının yanlışlıkla kısa devre olmamasına dikkat edilmelidir.

Arduino Sensor Shield Nedir?

Arduino Sensor Shield, Arduino kartların pinlerini sensör ve modül bağlantısına daha uygun hale getiren genişletme kartıdır. Standart Arduino pin diziliminde sinyal, besleme ve GND pinleri farklı bölgelerde yer aldığı için çok sayıda sensör bağlamak zor olabilir. Sensor shield bu pinleri 3 pinli portlar halinde düzenleyerek bağlantıyı kolaylaştırır.

Bu yapı özellikle eğitim setlerinde, laboratuvar çalışmalarında ve hızlı prototipleme projelerinde avantaj sağlar. Kullanıcı, sensörleri tek tek breadboard üzerinde dağıtmak yerine doğrudan shield üzerindeki ilgili porta bağlayabilir. Böylece bağlantı hataları azalır ve devrenin takibi daha kolay hale gelir.

DATA / VCC / GND Pin Düzeni Neden Önemlidir?

DATA / VCC / GND pin düzeni, sensör modüllerinin çoğunda kullanılan temel bağlantı mantığını temsil eder. DATA pini sinyal hattını, VCC pini besleme gerilimini, GND pini ise ortak toprak hattını ifade eder. Sensor Shield V4.0, Arduino pinlerini bu mantığa uygun şekilde dışarı alarak modül bağlantısını pratik hale getirir.

Bu düzen, özellikle servo motor, analog sensör, dijital sensör, buton modülü, joystick ve basit çıkış modüllerinde kullanım kolaylığı sağlar. Ancak her modülün pin sırası aynı olmayabilir. Bu nedenle bağlantı yapılmadan önce modül üzerindeki S, +, – veya GND/VCC/OUT işaretleri kontrol edilmelidir.

I2C ve UART Portları Ne İşe Yarar?

I2C, iki hat üzerinden birden fazla sensör veya modülün aynı veri yolunda haberleşmesini sağlayan seri haberleşme protokolüdür. Arduino projelerinde OLED ekranlar, RTC modüller, çevresel sensörler ve I/O genişletici modüller sıklıkla I2C ile kullanılır. Sensor Shield üzerindeki I2C portu, bu tip modüllerin daha kolay bağlanmasını sağlar.

UART, RX ve TX hatları üzerinden seri veri haberleşmesi sağlayan protokoldür. Bluetooth modülleri, GPS modülleri, GSM modülleri ve USB-TTL dönüştürücülerle sık kullanılır. Shield üzerindeki UART portu, seri haberleşme modüllerini daha düzenli bağlamaya yardımcı olur. UART bağlantılarında TX/RX çapraz bağlantı ve baud rate eşleşmesi dikkate alınmalıdır.

Arduino UNO Sensör Shield V4.0 Hangi Ürünlerle Birlikte Kullanılır?

Bu Arduino UNO Sensör Shield V4.0, Arduino UNO R3, Arduino Leonardo, bazı Mega uyumlu kartlar, analog sensör modülleri, dijital sensör modülleri, servo motorlar, joystick modülleri, buton modülleri, I2C OLED/LCD ekranlar, UART GPS/GSM/Bluetooth modülleri, röle modülleri, buzzer modülleri, breadboard ve jumper kablolarla birlikte kullanılabilir. Bağlantı öncesinde kart modeli, pin dizilimi, besleme akımı, modül çalışma voltajı ve haberleşme portu uyumluluğu kontrol edilmelidir.

Teknik Referans

Arduino UNO Rev3 resmi ürün bilgisinde kartın ATmega328P tabanlı olduğu, 14 dijital giriş/çıkış pinine sahip olduğu, bu pinlerden 6 tanesinin PWM çıkışı olarak kullanılabildiği ve 6 analog giriş sunduğu belirtilir. Sensor shield kullanımında bu pinler DATA / VCC / GND düzeninde dışarı alınarak sensör bağlantıları kolaylaştırılır. Detaylı kart bilgisi için
Arduino UNO Rev3 resmi ürün sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Arduino UNO Sensör Shield V4.0

Sık Sorulan Sorular

Arduino UNO Sensör Shield V4.0 nedir?

Arduino UNO kart üzerindeki analog, dijital ve haberleşme pinlerini sensör bağlantısına uygun DATA / VCC / GND düzeninde dışarı alan shield karttır.

Arduino UNO R3 ile uyumlu mu?

Evet. TLS ürün bilgisinde ürünün Arduino UNO R3 modeli için tasarlandığı belirtilmiştir.

Leonardo veya Mega ile kullanılabilir mi?

TLS ürün bilgisinde UNO, Leonardo ve Mega modelleriyle kullanılabileceği; ancak bu modellerde I2C ve SPI portlarının farklı pinlerde olması nedeniyle bazı portların kullanılamayabileceği belirtilmiştir.

Bu kart Arduino yerine geçer mi?

Hayır. Bu ürün mikrodenetleyici kart değildir. Arduino kart üzerine takılarak kullanılan bağlantı genişletme shield kartıdır.

Pin dizilimi nasıldır?

Arduino giriş-çıkış pinleri DATA, VCC ve GND sırası ile 3 pinli portlar halinde dışarı alınmıştır.

Analog port var mı?

Evet. TLS ürün bilgisinde analog port bulunduğu belirtilmiştir.

Dijital port var mı?

Evet. TLS ürün bilgisinde dijital port bulunduğu belirtilmiştir.

Hangi haberleşme protokollerini destekler?

TLS ürün bilgisinde I2C ve UART haberleşme protokollerinin desteklendiği belirtilmiştir.

Servo motor bağlanabilir mi?

Evet, servo sinyal bağlantıları için kullanılabilir. Ancak birden fazla veya yüksek akımlı servo kullanılacaksa harici güç kaynağı ve ortak GND bağlantısı yapılmalıdır.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet Arduino UNO Sensör Shield V4.0 bulunur.
