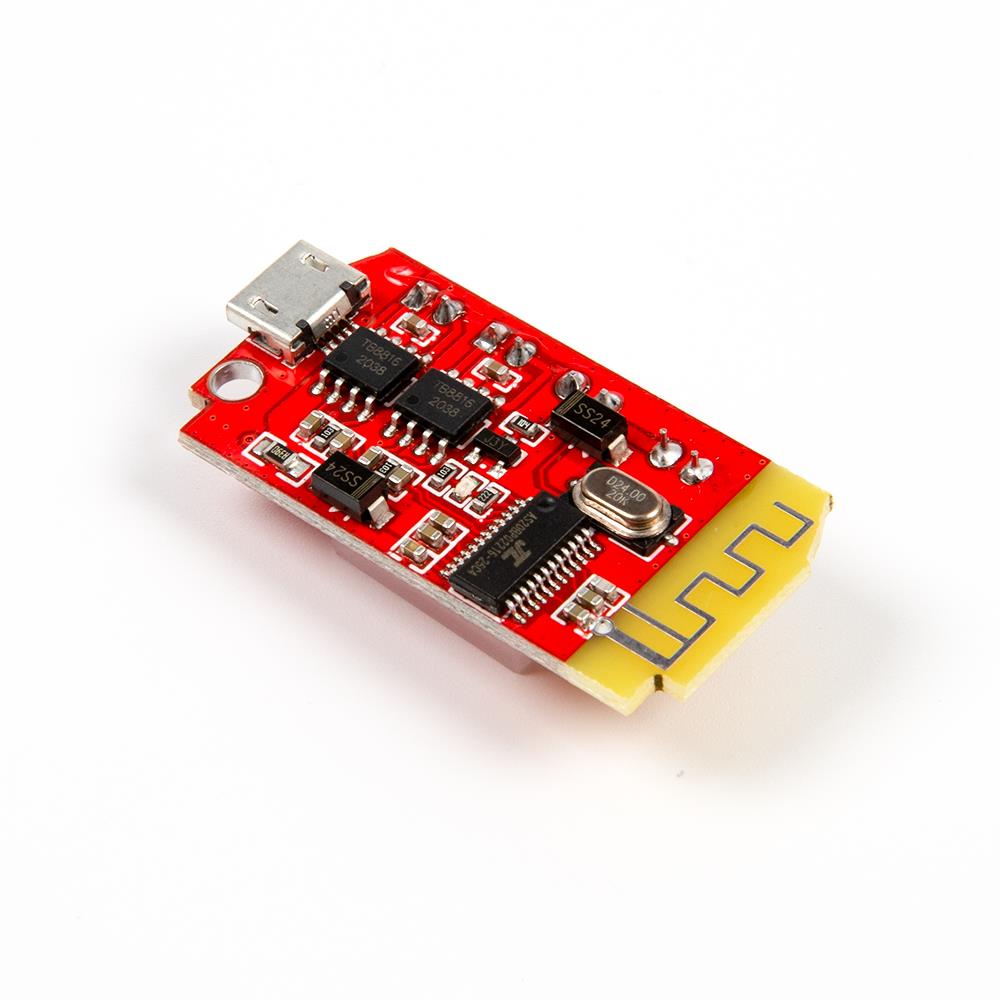

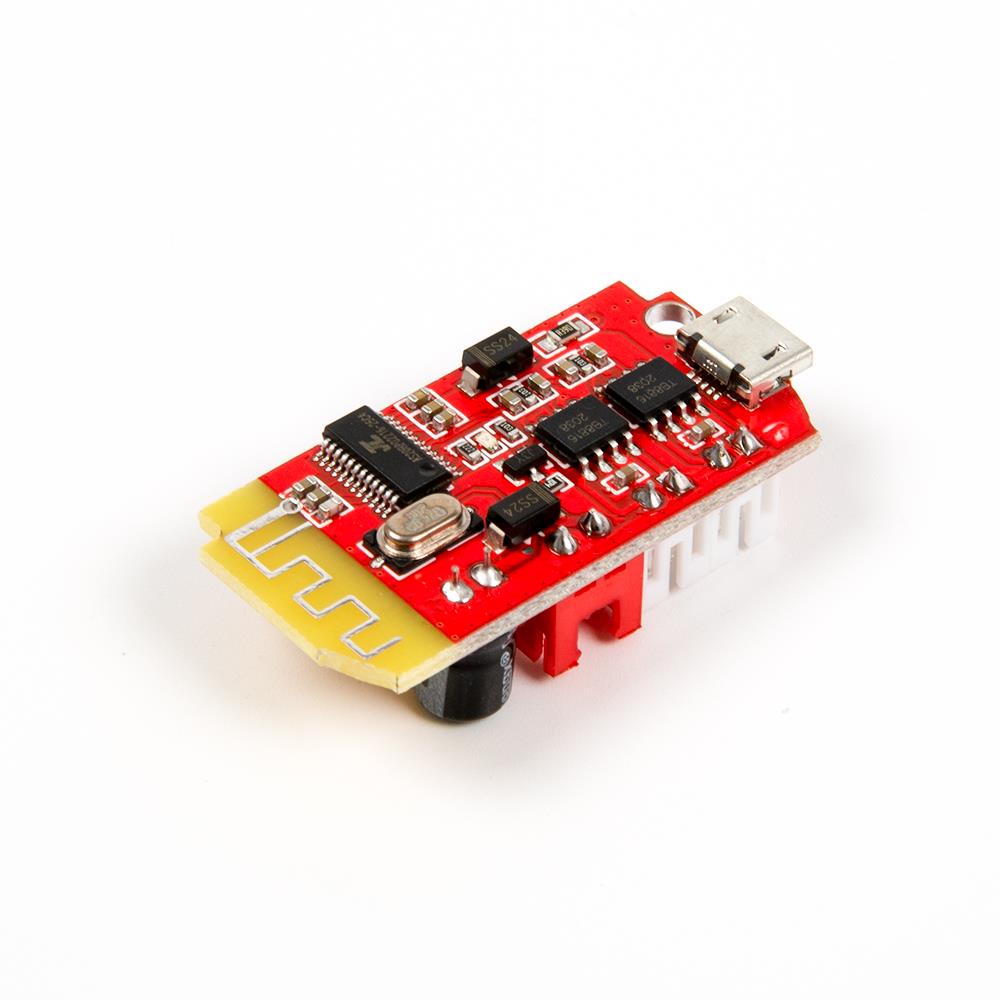

CT14 Mikro 4.2 Stereo Bluetooth 5VF 5W + 5W Güç Amplifikatörü Modülü

Neden CT14 Bluetooth Amplifikatör Modülü Tercih Edilmeli?

CT14 Bluetooth amplifikatör modülü, küçük boyutlu kablosuz ses sistemi projelerinde Bluetooth alıcı ve stereo güç amplifikatörünü tek kart üzerinde sunmasıyla pratik kullanım sağlar. Boşta bulunan hoparlör kutularını yenilemek, taşınabilir mini Bluetooth hoparlör yapmak veya düşük voltajlı DIY ses sistemi geliştirmek isteyen kullanıcılar için ekonomik bir çözüm sunar.

Ürün, Bluetooth eşleşme sonrası ses kaynağından gelen müziği kablosuz olarak alır ve iki ayrı hoparlör çıkışına yükseltilmiş şekilde aktarır. Ses performansı; besleme voltajı, adaptör akım kapasitesi, batarya kalitesi, hoparlör empedansı, hoparlör gücü, kutu akustiği ve kablolama kalitesine bağlıdır. Bu nedenle 5W + 5W çıkış ifadesi değerlendirilirken uygun hoparlör ve kararlı güç kaynağı seçimi birlikte düşünülmelidir.

Öne Çıkan Özellikler

• Bluetooth 4.2 desteği: Telefon, tablet ve Bluetooth ses adaptörleriyle kablosuz ses bağlantısı kurulabilir.
• Stereo ses çıkışı: Sağ ve sol kanal için iki ayrı hoparlör çıkışı sunar.
• 5W + 5W güç amplifikatörü: Uygun besleme ve hoparlör koşullarında çift kanallı ses çıkışı sağlar.
• 3.7V – 5V besleme: Lityum pil veya 5V adaptör ile düşük voltajlı ses projelerinde kullanılabilir.
• 5V 2A güç önerisi: Daha kararlı ses performansı için regüle 5V 2A veya yeterli akım kapasiteli güç kaynağı tercih edilmelidir.
• 2-8Ω hoparlör desteği: İki adet ayrı hoparlörle stereo kullanım için uygundur.
• 3-10W hoparlör önerisi: Kanal başına uygun güçte hoparlör seçilerek daha güvenli ve dengeli ses elde edilebilir.
• USB ses kartı desteği: Sürücü gerektirmeyen tak-çalıştır kullanım yapısı sayesinde farklı uygulamalarda değerlendirilebilir.
• Otomatik yeniden bağlantı: Eşleştirilen cihazlarla tekrar bağlantı kurma ve müzik oynatma senaryolarını destekler.
• Kompakt modül yapısı: Mini hoparlör kutuları, taşınabilir ses sistemleri ve elektronik prototipleme projeleri için uygundur.

Kullanım Alanları

CT14 stereo Bluetooth amplifikatör modülü, kablosuz ses aktarımı ve düşük güçlü stereo hoparlör sürme ihtiyacı olan hobi, tamir, yenileme ve prototipleme projelerinde kullanılabilir. Özellikle küçük hoparlör kutuları ve taşınabilir ses sistemi tasarımlarında tercih edilir.

CT14 Bluetooth Amplifikatör Modülü Ne İşe Yarar?

CT14 Bluetooth amplifikatör modülü, Bluetooth üzerinden gelen dijital ses bağlantısını alarak sağ ve sol hoparlör çıkışlarına güçlendirilmiş stereo ses olarak aktarır. Böylece harici Bluetooth alıcı ve ayrı amplifikatör kartı kullanmadan küçük ölçekli kablosuz hoparlör sistemi kurulabilir.

Modül, düşük voltajlı ses sistemi projelerinde kullanım kolaylığı sağlar. Ancak ürün tek başına komple ses sistemi değildir. Çalışma için uygun hoparlörler, kararlı güç kaynağı veya korumalı lityum pil, bağlantı kabloları ve isteğe bağlı olarak açma-kapama anahtarı, şarj devresi, kutu ve mekanik montaj parçaları gerekir.

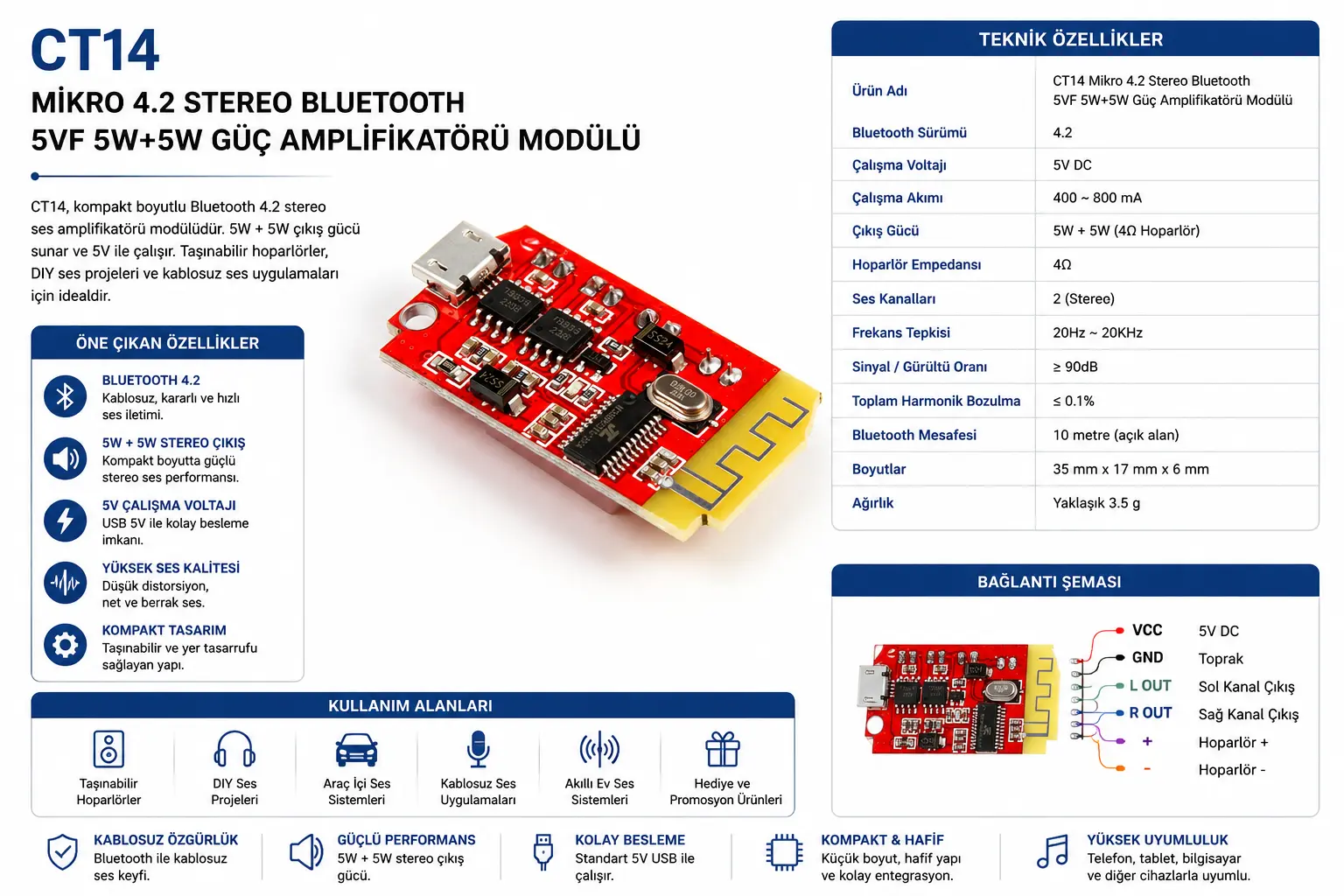

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Doğru besleme kullanın: Modül 3.7V – 5V DC aralığında çalışır. Daha kararlı ses için 5V 2A regüle güç kaynağı tercih edilmelidir.
2. Lityum pilde koruma devresi kullanın: 3.7V lityum pil ile çalıştırılacaksa aşırı şarj, aşırı deşarj ve kısa devre koruması olan uygun pil koruma devresi kullanılmalıdır.
3. İki ayrı hoparlör bağlayın: Stereo çıkış için sağ ve sol kanal ayrı hoparlörlere bağlanmalıdır.
4. Hoparlör çıkışlarını paralel bağlamayın: Sağ-sol kanal çıkışları birleştirilmemeli, negatif uçlar ortaklanmamalı ve çıkışlar GND’ye kısa devre edilmemelidir.
5. Hoparlör empedansını kontrol edin: 2-8Ω hoparlörler kullanılabilir; daha güvenli ve dengeli kullanım için 4Ω 5W veya 4Ω 10W hoparlör tercih edilebilir.
6. Yüksek seste güç kaynağını zorlamayın: Yetersiz adaptör veya zayıf batarya yüksek seste kesilme, distorsiyon veya yeniden başlama sorunlarına neden olabilir.
7. Anten bölgesini metalden uzak tutun: Bluetooth çekim mesafesi için kart üzerindeki anten bölümü metal parçalara ve kapalı metal kutuya yakın konumlandırılmamalıdır.
8. Ses kutusu tasarımına dikkat edin: Hoparlör kutusu hacmi, hoparlör kalitesi ve mekanik montaj ses performansını doğrudan etkiler.
9. 220V AC bağlantı yapmayın: Modül düşük voltaj DC ile çalışır. Şebeke gerilimine doğrudan bağlanması ürüne zarar verir ve ciddi güvenlik riski oluşturur.

CT14 Bluetooth Modül Nedir?

CT14 Bluetooth modül, Bluetooth ses alıcı ve stereo güç amplifikatörü işlevini kompakt kart üzerinde birleştiren ses modülüdür. Kullanıcı, telefon veya tablet gibi Bluetooth kaynaklardan modüle bağlanarak müzik aktarabilir. Modül aldığı ses sinyalini sağ ve sol hoparlör çıkışlarına yükseltilmiş şekilde iletir.

Bu yapı, boş hoparlör kutularını Bluetooth destekli hale getirmek veya sıfırdan küçük bir kablosuz hoparlör yapmak isteyen kullanıcılar için pratik bir altyapı sağlar. Modülün nihai ses performansı, yalnızca kartın gücüne değil; hoparlör kalitesine, güç kaynağına, kutu akustiğine ve kablolama düzenine de bağlıdır.

5W + 5W Stereo Çıkış Ne Anlama Gelir?

5W + 5W stereo çıkış, modülün sağ ve sol kanal için ayrı ayrı hoparlör sürebildiğini ifade eder. Her kanal için ayrı hoparlör kullanılır ve ses kaynağındaki stereo bilgi iki farklı kanaldan verilir. Bu sayede mono hoparlöre göre daha geniş bir ses algısı elde edilebilir.

Çıkış gücü değeri; besleme voltajı, hoparlör empedansı, hoparlör gücü, distorsiyon sınırı ve batarya/adaptör kapasitesi gibi faktörlere bağlıdır. Yetersiz güç kaynağı veya düşük kaliteli hoparlör kullanımı, yüksek ses seviyesinde kesilme, bozulma veya kartın korumaya geçmesi gibi problemlere neden olabilir.

Bluetooth Hoparlör Projesinde Nelere Dikkat Edilmeli?

Bluetooth hoparlör projesi hazırlanırken yalnızca amplifikatör kartı seçimi yeterli değildir. Hoparlör empedansı, hoparlör gücü, kutu hacmi, batarya kapasitesi, şarj güvenliği, açma-kapama anahtarı, kablo kalınlığı ve kartın mekanik yerleşimi birlikte düşünülmelidir. Kartın anten kısmı metal gövdeye çok yakın yerleştirilirse Bluetooth bağlantı mesafesi düşebilir.

Taşınabilir sistemlerde lityum pil kullanılacaksa pil koruma devresi, şarj modülü ve güvenli kablolama önemlidir. Pil kapasitesi düşükse yüksek ses seviyesinde voltaj düşebilir. Bu durum modülün yeniden başlatmasına veya sesin kesilmesine yol açabilir. Sabit kullanımda ise kaliteli ve regüle 5V adaptör tercih edilmelidir.

CT14 Bluetooth Amplifikatör Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu CT14 Mikro 4.2 Stereo Bluetooth 5W + 5W Güç Amplifikatörü Modülü, 4Ω veya 8Ω hoparlörler, 3.7V lityum piller, pil koruma devreleri, lityum pil şarj modülleri, 5V adaptörler, açma-kapama anahtarları, hoparlör kabloları, proje kutuları ve DIY Bluetooth hoparlör tasarımlarıyla birlikte kullanılabilir. Bağlantı öncesinde besleme voltajı, hoparlör empedansı, güç kaynağı akımı, batarya koruması ve çıkış bağlantı yönleri kontrol edilmelidir.

Teknik Referans

CT14 / DW-CT14 tipi Bluetooth amplifikatör modülleri, Bluetooth 4.2 kablosuz ses alımı ve düşük voltajlı stereo hoparlör sürme uygulamaları için kullanılır. Ürün kaynaklarında 3.7V – 5V besleme, 5W + 5W stereo amplifikatör devresi, 2-8Ω hoparlör uyumu, USB ses kartı desteği ve hoparlör çıkışlarının paralel bağlanmaması gerektiği belirtilir. Detaylı kullanımda güç kaynağı, batarya koruması ve hoparlör empedansı birlikte değerlendirilmelidir.

Kimler İçin Uygun?

Paket İçeriği

• 1 x CT14 Mikro 4.2 Stereo Bluetooth 5VF 5W + 5W Güç Amplifikatörü Modülü

Sık Sorulan Sorular

CT14 Bluetooth amplifikatör modülü nedir?

CT14, Bluetooth 4.2 kablosuz ses bağlantısı ve stereo hoparlör çıkışı sunan kompakt bir 5W + 5W güç amplifikatörü modülüdür.

Kaç volt ile çalışır?

Ürün 3.7V – 5V DC aralığında çalışabilir. Kararlı kullanım için 5V 2A regüle güç kaynağı veya uygun korumalı lityum pil sistemi önerilir.

Bluetooth sürümü nedir?

Ürün Bluetooth 4.2 bağlantı desteğine sahiptir.

Kaç hoparlör bağlanır?

Sağ ve sol kanal için iki ayrı hoparlör bağlanmalıdır. Stereo çıkışlar paralel bağlanmamalıdır.

Hoparlör empedansı ne olmalıdır?

Ürün kaynaklarında 2-8Ω hoparlörlerle kullanım belirtilir. Pratik uygulamada 4Ω 5W veya 4Ω 10W hoparlörler tercih edilebilir.

Hoparlör çıkışları birleştirilebilir mi?

Hayır. Sağ ve sol kanal çıkışları paralel bağlanmamalı, negatif uçlar ortaklanmamalı ve çıkışlar GND’ye kısa devre edilmemelidir.

Lityum pil ile kullanılabilir mi?

Evet. 3.7V lityum pil ile kullanılabilir; ancak pilin koruma devresiyle kullanılması önerilir.

USB ses kartı olarak kullanılabilir mi?

Ürün kaynaklarında USB ses kartını desteklediği ve sürücü gerektirmeden tak-çalıştır çalışabildiği belirtilir.

Bluetooth mesafesi ne kadardır?

Açık alanda yaklaşık 5-15 metre arası bağlantı mesafesi elde edilebilir. Anten çevresi, metal parçalar ve ortam koşulları mesafeyi etkileyebilir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet CT14 Mikro 4.2 Stereo Bluetooth 5VF 5W + 5W Güç Amplifikatörü Modülü bulunur.
