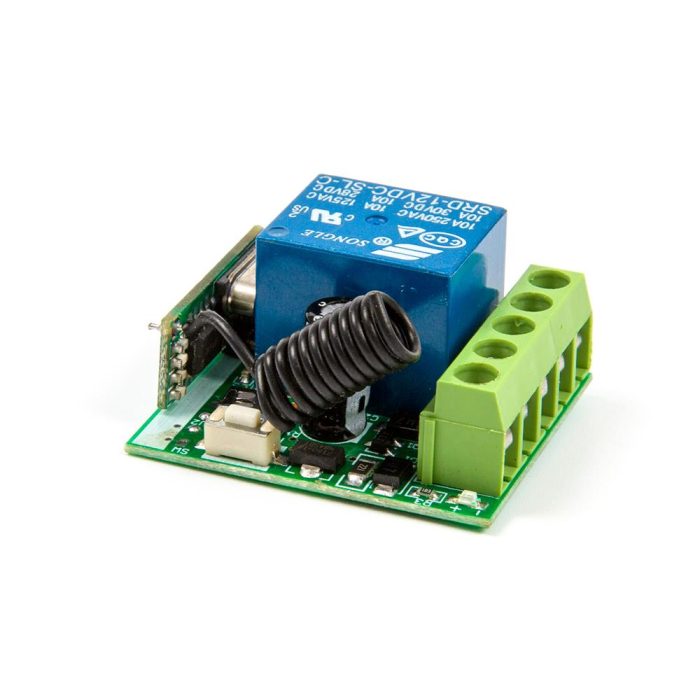

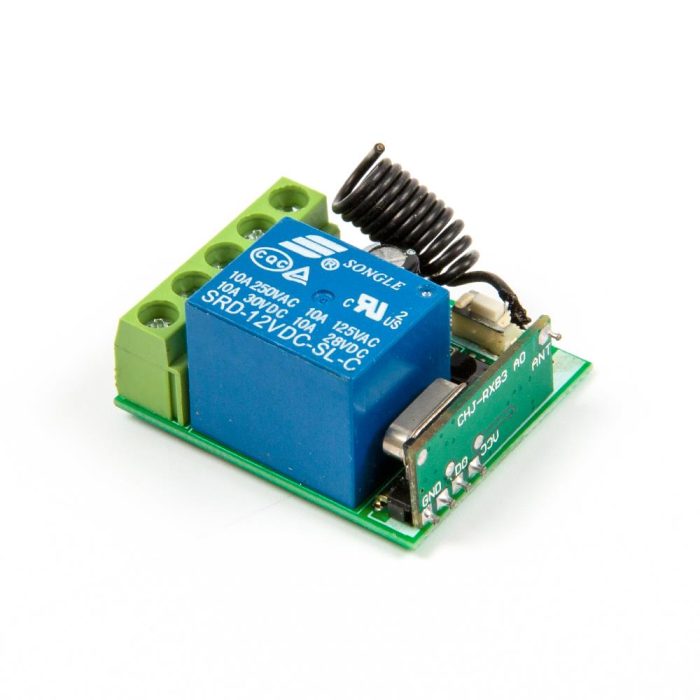

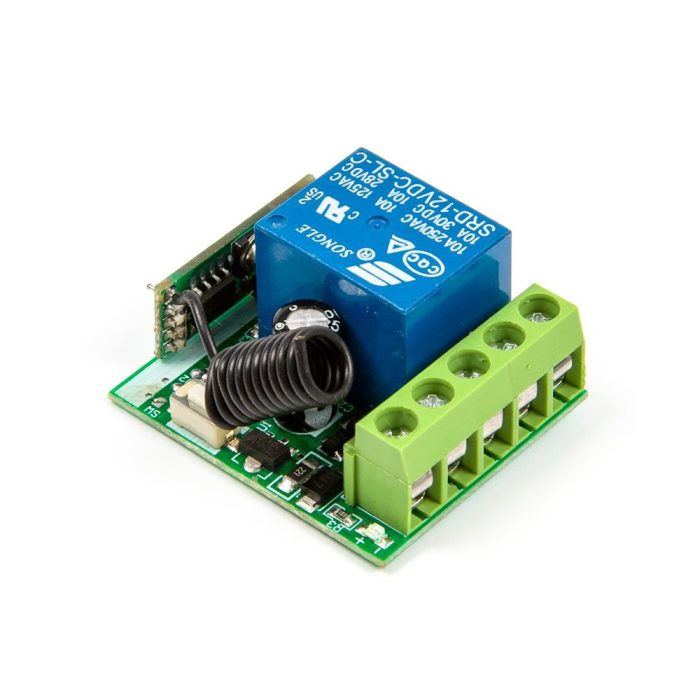

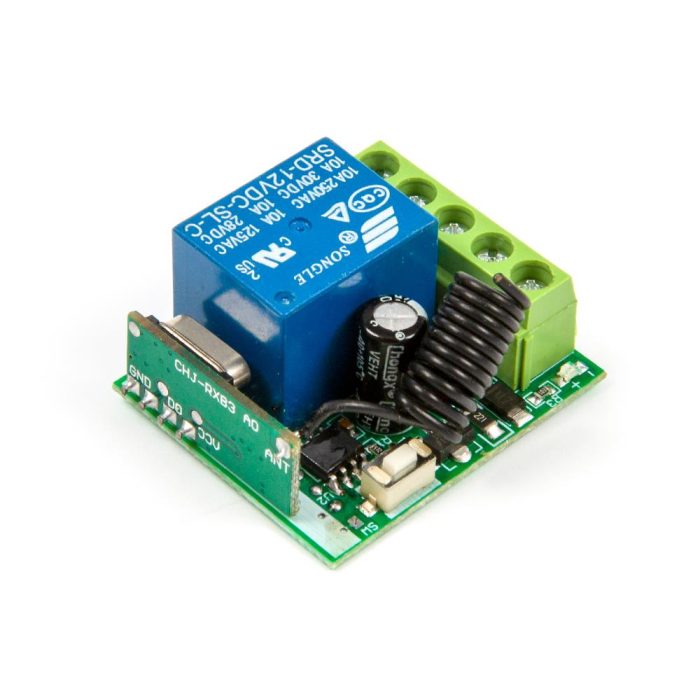

DC 12V 1 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü

Neden 433 MHz Röle Modülü Tercih Edilmeli?

433 MHz röle modülü, kablo çekmenin zor olduğu veya basit bir uzaktan aç/kapa kontrolü gereken projelerde pratik bir çözümdür. Kumandadan gelen RF sinyalini alarak kart üzerindeki röleyi tetikler ve bağlı yükün açılıp kapanmasını sağlar. Bu yapı; aydınlatma, küçük pompa, fan, kapı otomasyonu, bariyer kontrolü, perde sistemi veya düşük güçlü otomasyon uygulamalarında kullanılabilir.

Modülün en önemli avantajlarından biri, tek kart üzerinden farklı çalışma mantıklarının seçilebilmesidir. Anlık modda kumanda tuşuna basıldığı sürece röle aktif kalabilir. Geçiş modunda her basışta röle durumu değiştirilebilir. Kilitleme modunda ise farklı kumanda tuşları açma ve kapama gibi ayrı görevlerde kullanılabilir. Bu esneklik, ürünü hem hobi projeleri hem de basit kontrol panoları için kullanışlı hale getirir.

Öne Çıkan Özellikler

• DC 12V çalışma voltajı: 12V adaptör, akü veya DC kontrol sistemlerinden beslenebilir.
• 433 MHz RF alıcı: Uyumlu RF kumandalarla kablosuz röle kontrolü sağlar.
• 1 kanal röle çıkışı: Tek bir yükü açma/kapama veya durum değiştirme mantığıyla kontrol etmek için kullanılır.
• 250V 10A röle: TLS ürün bilgisinde röle kapasitesi 250V 10A olarak belirtilmiştir.
• Uzun süreli kullanım notu: TLS açıklamasında uzun süreli kullanımda 7A’ye kadar yüklerle uyumlu performans bilgisi verilmiştir.
• 1527 / 2262 / 2762 kumanda uyumu: Yaygın RF kumanda kodlayıcı tipleriyle çalışabilir.
• 19 kumanda hafızası: Birden fazla kumandanın modüle tanıtılmasına imkan verir.
• Anlık, geçiş ve kilitleme modları: Farklı kullanım senaryolarına göre çalışma şekli seçilebilir.
• NO / NC / COM çıkışlar: Yükün normalde açık veya normalde kapalı kontrol edilmesini sağlar.
• Kompakt yapı: 35 x 30 x 17 mm boyutuyla proje kutusu ve kontrol panolarına kolayca yerleştirilebilir.

Kullanım Alanları

DC 12V 433 MHz kablosuz röle modülü, tek kanal kablosuz anahtarlama gereken birçok uygulamada kullanılabilir. Özellikle basit aç/kapa kontrolü, uzaktan tetikleme ve röle üzerinden yük anahtarlama projelerinde tercih edilir.

DC 12V 1 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü Ne İşe Yarar?

DC 12V 1 Kanallı 433 MHz RF röle modülü, uyumlu RF kumandadan gelen kablosuz sinyali alır ve kart üzerindeki röleyi kontrol eder. Röle çıkışına bağlanan yük, seçilen çalışma moduna göre açılır, kapanır veya kumanda tuşuna basılı olduğu sürece aktif kalır.

Bu ürün doğrudan haberleşme verisi taşımak için değil, röle üzerinden elektriksel anahtarlama yapmak için kullanılır. Yani sensör verisi aktarmaz, Wi-Fi veya Bluetooth ile çalışmaz, mobil uygulama bağlantısı sunmaz. Temel amacı, uyumlu 433 MHz kumanda ile bir yükün uzaktan kontrol edilmesini sağlamaktır.

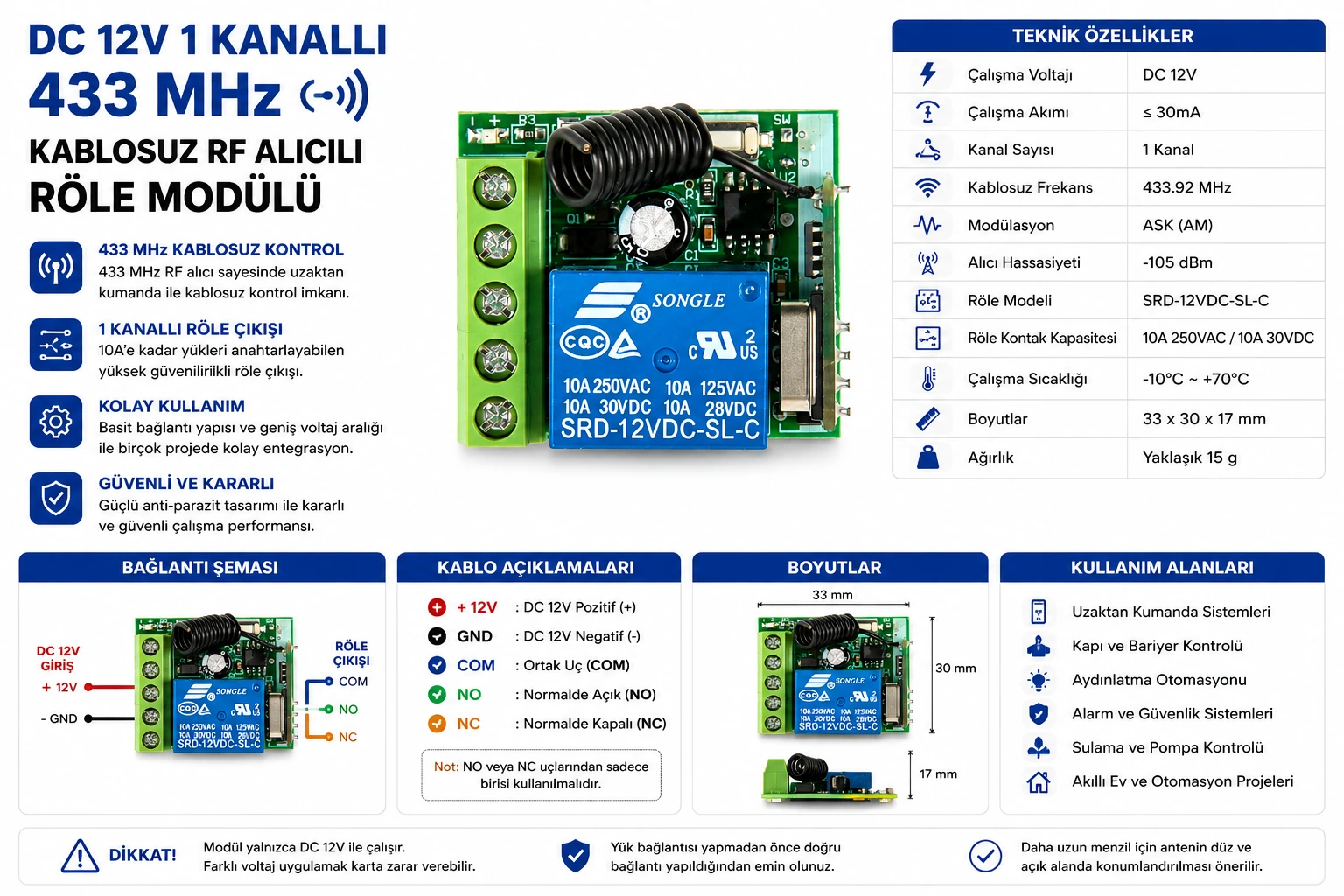

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Modülü DC 12V ile besleyin: Kartın kontrol devresi 12V DC ile çalışır. AC gerilim doğrudan besleme girişine uygulanmamalıdır.
2. Röle çıkışını yük tipine göre bağlayın: Normalde açık kontrol için COM-NO, normalde kapalı kontrol için COM-NC uçları kullanılmalıdır.
3. Röle kapasitesini aşmayın: Üzerindeki röle 250V 10A sınıfında olsa da uzun süreli kullanım için TLS açıklamasındaki 7A notu dikkate alınmalıdır.
4. Endüktif yüklerde koruma kullanın: Motor, pompa, solenoid ve röle bobini gibi yüklerde ark, ani gerilim ve kontak aşınması oluşabilir. Snubber, varistör veya diyot gibi koruma elemanları gerekebilir.
5. Şebeke bağlantısında izolasyon sağlayın: 220V AC yük anahtarlanacaksa bağlantı izole kutu içinde, uygun sigorta ve güvenli klemenslerle yapılmalıdır.
6. Kumandayı modüle tanıtın: Hafıza butonuna basıp LED durumuna göre kumanda tuşuna basılarak kayıt işlemi yapılabilir.
7. Yanlış kayıtları silin: Hafızadaki tüm kumandaları silmek için butona uzun süre basılı tutularak silme işlemi yapılabilir.
8. Çalışma modunu kullanım senaryosuna göre seçin: Anlık, geçiş veya kilitleme modu bağlantı ve kullanım amacına göre ayarlanmalıdır.
9. RF mesafesini ortam koşullarına göre değerlendirin: Duvar, metal yüzey, pano, parazit kaynakları ve anten konumu kablosuz mesafeyi etkileyebilir.

433 MHz RF Röle Modülü Nedir?

433 MHz RF röle modülü, kablosuz RF kumandadan gelen sinyali alarak röle kontağını kontrol eden alıcı karttır. Kumanda tuşuna basıldığında alıcı kart ilgili kodu tanır, hafızasında kayıtlıysa röleyi seçilen moda göre aktif veya pasif hale getirir.

Bu modül, kablosuz anahtar gibi düşünülebilir. Mekanik bir anahtar veya duvar butonu yerine RF kumanda ile röle kontrolü yapılır. Ancak Wi-Fi tabanlı akıllı rölelerden farklı olarak internet bağlantısı veya mobil uygulama kontrolü sunmaz. Kontrol tamamen uyumlu 433 MHz kumanda sinyaliyle gerçekleşir.

NO, NC ve COM Röle Uçları Ne Anlama Gelir?

COM, rölenin ortak kontak ucudur. NO, normalde açık kontak anlamına gelir; röle pasifken COM ile bağlantısı yoktur, röle aktif olduğunda COM ile birleşir. NC, normalde kapalı kontak anlamına gelir; röle pasifken COM ile bağlıdır, röle aktif olduğunda bağlantı kesilir.

Örneğin bir lambanın sadece kumanda ile açılmasını istiyorsanız genellikle COM ve NO kullanılır. Röle aktif olduğunda devre tamamlanır ve lamba yanar. Bir sistemin normalde çalışıp kumanda ile kesilmesi isteniyorsa COM ve NC bağlantısı değerlendirilebilir. Yük tipi ve güvenlik mantığına göre doğru kontak seçilmelidir.

Anlık, Geçiş ve Kilitleme Modları Nasıl Çalışır?

Anlık mod, kumanda tuşuna basılı olduğu sürece rölenin aktif kalmasını sağlar. Kapı açma tetikleme, kısa süreli sinyal verme veya buton mantığı gereken uygulamalarda kullanılabilir.

Geçiş modu, her kumanda basışında röle durumunun değişmesini sağlar. Bir basışta açma, sonraki basışta kapama yapılabilir. Lamba, fan veya pompa kontrolü gibi aç/kapa senaryolarında pratiktir. Kilitleme modu ise farklı kumanda tuşlarıyla ayrı açma ve kapama komutları kullanmaya uygundur. Bu mod, iki butonlu kontrol gerektiren uygulamalarda tercih edilebilir.

DC 12V 433 MHz RF Alıcılı Röle Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu DC 12V 1 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü, 12V DC adaptörler, 12V aküler, uyumlu 433 MHz RF kumandalar, lamba, fan, pompa, bariyer tetik girişleri, garaj kapısı kontrol devreleri, perde motor kontrol sistemleri, sigorta, klemens, proje kutusu, varistör, snubber devresi ve bağlantı kablolarıyla birlikte kullanılabilir. Bağlantı öncesinde besleme voltajı, röle kontak kapasitesi, yük tipi, kalkış akımı, çalışma modu, kumanda uyumluluğu ve izolasyon güvenliği kontrol edilmelidir.

Teknik Referans

Bu ürün için üreticiye ait bağımsız ve resmi bir datasheet erişilebilir olmadığı için teknik değerlerde TLS Robotik ürün sayfasındaki bilgiler esas alınmıştır. Ürün sayfasında DC 12V çalışma, 250V 10A röle, uzun süreli kullanımda 7A yük notu, 1527/2262/2762 kumanda uyumluluğu, 100 metreye kadar açık alan mesafesi, 10-30 metre kapalı alan mesafesi, 19 kumanda hafızası, anlık/geçiş/kilitleme modları, -90dBm alıcı hassasiyeti, 150mA çalışma akımı ve NO/NC/COM röle çıkışları bilgileri yer alır. Şebeke veya yüksek akımlı yük bağlantılarında röle kontak kapasitesi, yük kalkış akımı ve elektriksel izolasyon ayrıca mühendislik açısından değerlendirilmelidir.

Kimler İçin Uygun?

Paket İçeriği

• 1 x DC 12V 1 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü

Sık Sorulan Sorular

DC 12V 1 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü nedir?

433 MHz uyumlu RF kumandalarla tek kanal röle kontrolü yapmak için kullanılan DC 12V beslemeli kablosuz alıcı röle modülüdür.

Kaç volt ile çalışır?

TLS ürün bilgisinde çalışma voltajı DC 12V olarak belirtilmiştir.

Hangi kumandalarla uyumludur?

TLS ürün bilgisinde 1527, 2262 ve 2762 tipi kumandalarla uyumlu olduğu belirtilmiştir.

Kaç kumanda kaydedilebilir?

TLS ürün bilgisinde 19 adede kadar uzaktan kumanda hafızası bulunduğu belirtilmiştir.

Kontrol mesafesi nedir?

TLS ürün bilgisinde açık alanda 100 metreye kadar, kapalı alanlarda 10-30 metre arası kablosuz kontrol mesafesi belirtilmiştir.

Röle çıkışları nelerdir?

Röle çıkışları NO, NC ve COM klemens bağlantılarıdır.

Hangi çalışma modları vardır?

TLS ürün bilgisinde anlık, geçiş ve kilitleme çalışma modları bulunduğu belirtilmiştir.

220V lamba kontrolünde kullanılabilir mi?

Röle kontakları üzerinden uygun akım sınırlarında 220V AC yük anahtarlanabilir; ancak bağlantı mutlaka izolasyonlu kutu, sigorta ve profesyonel montaj ile yapılmalıdır.

Wi-Fi veya Bluetooth ile çalışır mı?

Hayır. Bu ürün 433 MHz RF kumanda ile çalışır; Wi-Fi veya Bluetooth bağlantısı sunmaz.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet DC 12V 1 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü bulunur.
