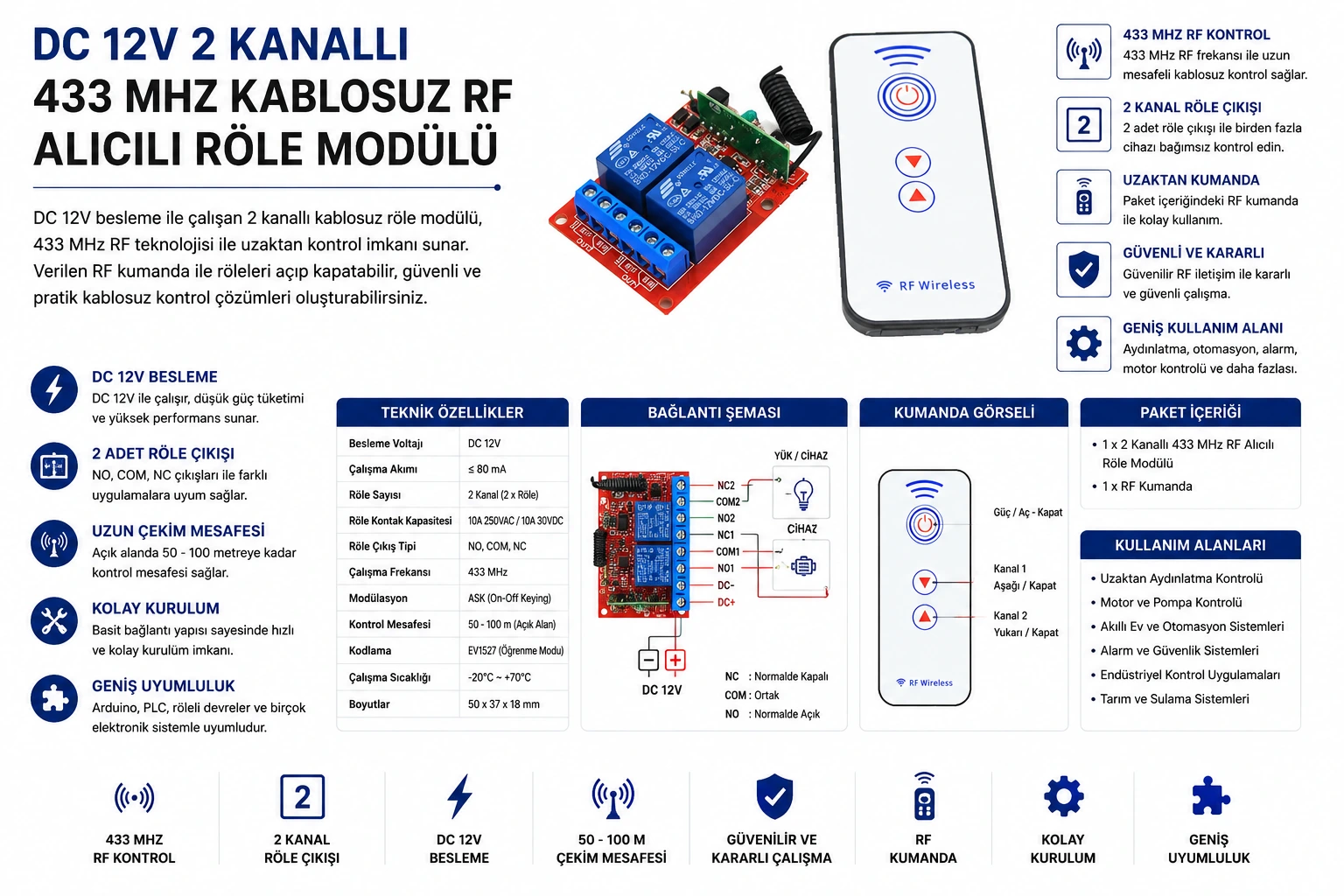

DC 12V 2 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü

Neden 2 Kanallı 433 MHz RF Röle Modülü Tercih Edilmeli?

Uzaktan aç-kapa kontrolü gereken projelerde kablo çekmek her zaman pratik olmayabilir. DC 12V 2 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü, uyumlu RF kumanda ile iki farklı yükün kablosuz olarak kontrol edilmesini sağlar. Bu yapı; garaj, kapı, aydınlatma, pompa, fan, motor, alarm ve otomasyon sistemlerinde hızlı çözüm sunar.

Kart üzerindeki röleler bağımsız kanallar halinde çalışır. Her kanal için COM, NO ve NC kontak yapısı kullanılarak yükün normalde açık veya normalde kapalı çalışması sağlanabilir. Şifreleme ve verici tanımlama özellikleri sayesinde aynı frekans ortamında birden fazla alıcı-verici sistemin birlikte kullanılmasına imkan tanır.

Öne Çıkan Özellikler

• 433 MHz kablosuz kontrol: Uyumlu RF kumanda ile kablosuz aç-kapa kontrolü yapılabilir.
• 2 kanal röle çıkışı: İki ayrı yük bağımsız röle kanalları üzerinden kontrol edilebilir.
• 12V DC besleme: Kart 12V DC güç kaynağı veya adaptör ile çalışır.
• NO/NC/COM kontak yapısı: Normalde açık veya normalde kapalı bağlantı senaryoları kurulabilir.
• 10A 28VDC / 7A 250VAC kontak sınıfı: Uygun yüklerde AC/DC anahtarlama için değerlendirilebilir.
• 20 kumandaya kadar eşleme: Uyumlu RF kumandalar tanıtılarak farklı kullanıcı kontrolü yapılabilir.
• Yaklaşık 50m açık alan menzili: Açık alanda uygun koşullarda uzun mesafeli kontrol imkanı sunar.
• Sert plastik kutu: Röle kartını fiziksel temas ve montaj dağınıklığına karşı daha düzenli hale getirir.

Nerelerde Kullanılır?

2 Kanal 433 MHz Kablosuz RF Alıcılı Röle Kartı, uzaktan kontrol edilmesi gereken düşük ve orta güçlü AC/DC yüklerde kullanılabilir. Kumanda ile kablosuz kontrol mantığı sayesinde mikrodenetleyici kullanmadan da temel aç-kapa kontrol sistemleri kurulabilir.

DC 12V 2 Kanallı 433 MHz RF Röle Modülü Ne İşe Yarar?

DC 12V 2 Kanallı 433 MHz RF röle modülü, uyumlu RF kumandadan gelen kablosuz komutu alarak üzerindeki röle kontaklarını açıp kapatır. Bu sayede bir lamba, motor, fan, pompa, siren veya farklı elektriksel yük uzaktan kontrol edilebilir.

Röle kontakları kuru kontak mantığında çalışır. Yani röle, kontrol edilen yükün devresini anahtar gibi açıp kapatır. Kartın 12V beslemesi röle alıcı devresi içindir; kontrol edilecek yükün gerilimi ve akımı ise röle kontak kapasitesi içinde ayrıca değerlendirilmelidir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 12V DC besleme kullanın: Röle alıcı kartı 12V DC ile çalışır. 5V röle kartı gibi beslenmemelidir.
2. Uyumlu RF kumanda gerekir: Ürün paketi içinde RF kumanda bulunmaz. Kullanım için 433 MHz uyumlu kumanda ayrıca eşleştirilmelidir.
3. NO/NC/COM bağlantısını doğru seçin: Yükün röle aktifken mi yoksa pasifken mi çalışacağına göre COM-NO veya COM-NC bağlantısı yapılmalıdır.
4. Kontak kapasitesini aşmayın: Yükün gerilim ve akım değeri röle kontak sınırlarının altında olmalıdır.
5. Menzil ortam koşullarına bağlıdır: Duvar kalınlığı, metal yüzeyler, parazit, anten konumu ve kumanda pili menzili etkileyebilir.
6. Endüktif yüklerde koruma kullanın: Motor, pompa, fan, valf veya bobinli yüklerde ark/parazit azaltma için uygun diyot, snubber veya varistör kullanılmalıdır.
7. AC şebeke bağlantısında dikkatli olun: 220V AC uygulamalarında sigorta, izolasyon, kapalı kutu, uygun kablo kesiti ve yetkin montaj zorunlu olarak değerlendirilmelidir.

433 MHz RF Röle ile Wi-Fi Röle Arasındaki Fark Nedir?

433 MHz RF röle modülleri, uyumlu RF kumandadan gelen kablosuz sinyalle çalışır. İnternet, modem veya mobil uygulama gerektirmez. Bu nedenle basit aç-kapa kontrolü, saha tipi kumanda, kapı-pompa-aydınlatma kontrolü ve hızlı kurulum gereken uygulamalarda pratik çözüm sunar.

Wi-Fi röle modülleri ise genellikle mobil uygulama, yerel ağ veya bulut bağlantısı üzerinden kontrol edilir. Uzaktan internet erişimi, zamanlama, senaryo ve akıllı ev entegrasyonu gereken uygulamalarda Wi-Fi röle daha uygundur. Bu ürün ise internet gerektirmeyen RF kumandalı yerel kontrol projeleri için daha sade bir çözümdür.

NO, NC ve COM Kontakları Ne Anlama Gelir?

COM, rölenin ortak ucudur. NO normalde açık kontak anlamına gelir; röle pasifken devre açık olur, röle aktif olduğunda COM ile birleşir. NC normalde kapalı kontak anlamına gelir; röle pasifken COM ile bağlıdır, röle aktif olduğunda bağlantı kesilir.

Bir cihazın yalnızca kumanda ile tetiklendiğinde çalışması isteniyorsa genellikle COM-NO bağlantısı kullanılır. Bir cihazın normalde çalışıp kumanda tetiklendiğinde durması isteniyorsa COM-NC bağlantısı tercih edilebilir.

RF Menzili Neye Göre Değişir?

RF menzil yalnızca ürünün teknik kapasitesine bağlı değildir. Kumanda pili, anten konumu, alıcı kutusunun yerleşimi, metal yüzeyler, duvar kalınlığı, bina yapısı ve ortamdaki RF parazit seviyesi menzili doğrudan etkileyebilir.

Açık alanda daha uzun ve kararlı menzil elde edilebilirken, kapalı alanlarda duvar ve metal engeller nedeniyle mesafe düşebilir. Daha stabil kullanım için alıcı modülün metal kapalı kutu içine gömülmemesi ve anten konumunun mümkün olduğunca açık bırakılması önerilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu DC 12V 2 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü, 433 MHz RF el kumandaları, 12V DC adaptörler, güç kaynakları, terminal klemensler, sigorta, proje kutusu, aydınlatma ekipmanları, fan, motor, pompa, siren, solenoid valf ve otomasyon kontrol sistemleriyle birlikte kullanılabilir. Projede besleme gerilimi, yük akımı, kontak kapasitesi ve kablo kesiti birlikte planlanmalıdır.

Teknik Referans

Rölelerin NO, NC ve COM kontak mantığı, elektromekanik anahtarlama prensibi ve temel röle bağlantıları hakkında genel bilgi için
Arduino röle kullanım rehberini inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x DC 12V 2 Kanallı 433 MHz Kablosuz RF Alıcılı Röle Modülü – Kutulu

Sık Sorulan Sorular

DC 12V 2 Kanallı 433 MHz RF Röle Modülü nedir?

DC 12V 2 Kanallı 433 MHz RF Röle Modülü, uyumlu 433 MHz RF kumanda ile iki ayrı röle çıkışını kablosuz olarak kontrol etmek için kullanılan kutulu alıcılı röle kartıdır.

Bu ürünün içinde RF kumanda var mı?

Hayır. Ürün paketinde RF kumanda bulunmaz. Kullanım için uyumlu 433 MHz RF kumanda ayrıca temin edilmeli ve karta eşleştirilmelidir.

Bu röle modülü kaç volt ile çalışır?

Röle alıcı kartı 12V DC besleme ile çalışır. 5V ile çalışan röle modülleri gibi beslenmemelidir.

Kaç kumanda eşleştirilebilir?

Bu sınıftaki modül maksimum 20 adet uyumlu RF kumanda ile eşleştirilebilir. Kullanılacak kumandanın 433 MHz frekansında ve modülle uyumlu olması gerekir.

220V AC yüklerde kullanılabilir mi?

Röle kontakları AC yük anahtarlama için değerlendirilebilir; ancak 220V AC bağlantı ciddi güvenlik riski taşır. Sigorta, izolasyon, uygun kablo kesiti, kapalı kutu ve yetkin elektrik montajı gerekir.
