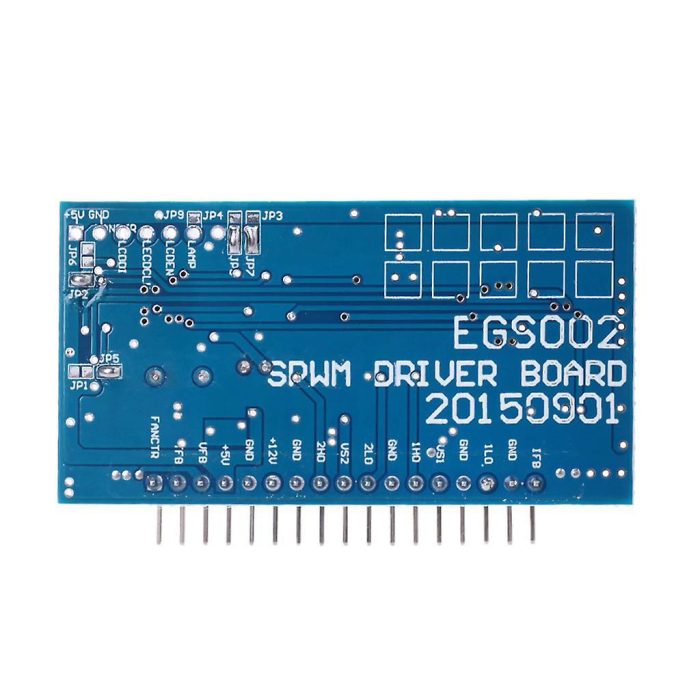

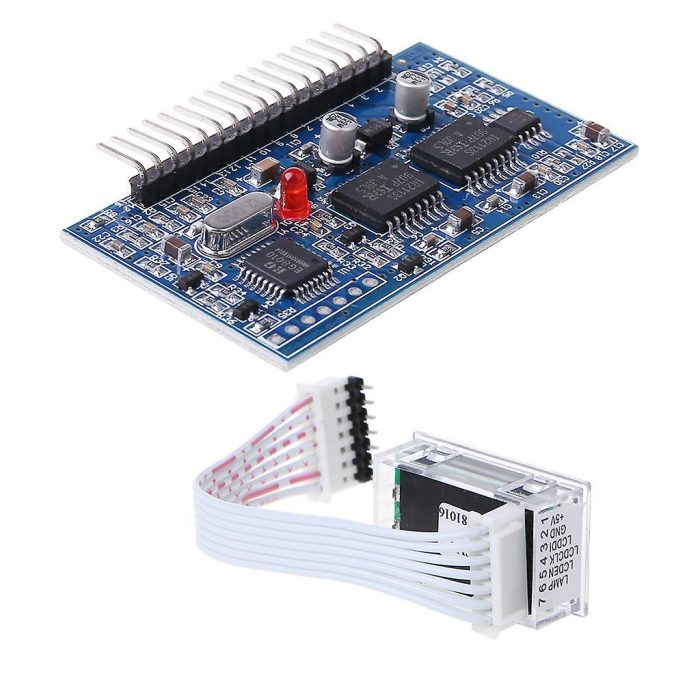

EGS002 Saf Sinüs Dalga İnvertör SPWM Sürücü Kartı

Genel Ürün Özellikleri

EGS002 Tam Sine Wave İnverter Kartı, saf sinüs dalga çıkışı sağlayan gelişmiş bir inverter kartıdır. Bu kart, EG8010 çipi kullanarak yüksek hassasiyetli sinüs dalga invertörü sağlar ve bu sayede elektriksel dalgalanmaları minimuma indirir. 50Hz ve 60Hz sabit frekans seçeneklerinin yanı sıra, 0-100Hz ve 0-400Hz arasında ayarlanabilir frekans seçenekleri sunar. Çift aşamalı DC-DC-AC dönüşüm veya tek kademeli DC-AC güç frekans transformatör mimarisi ile çalışabilen bu kart, endüstriyel ve ticari uygulamalar için idealdir.

Kart üzerinde bulunan CMOS teknolojisi ve SPWM (Sinüs Pulse Width Modulation) sinüs dalga jeneratörü sayesinde, çıkış sinyallerinin hassasiyeti ve doğruluğu artırılır. Dahili ölü zaman kontrolü ile güvenli bir çalışma ortamı sağlar. EGS002 inverter kartı, çeşitli elektronik projelerde ve endüstriyel uygulamalarda stabil enerji dönüşümü için idealdir.

Kullanım Alanları

EGS002 Tam Sine Wave İnverter Kartı, geniş bir kullanım alanına sahiptir. Özellikle enerji dönüşüm projelerinde, solar enerji sistemleri, UPS (Kesintisiz Güç Kaynağı) sistemleri, güç invertörleri ve elektrik jeneratörlerinde kullanılabilir. Ayrıca, endüstriyel kontrol sistemleri ve otomasyon projeleri gibi hassas enerji dönüşüm gereksinimleri olan uygulamalarda da yaygın olarak tercih edilir.

Kartın sunduğu seri iletişim arayüzü sayesinde çıkış voltajı, frekansı ve diğer parametreler kolayca ayarlanabilir, bu da kullanıcıların farklı uygulama ihtiyaçlarına göre özelleştirme yapmasına olanak tanır.

Teknik Özellikler

• Çip Modeli: EG8010
• Güç Kaynağı: 5V
• Sinüs Dalga Frekans Seçenekleri:
  • Sabit 50Hz
  • Sabit 60Hz
  • 0-100Hz ayarlanabilir
  • 0-400Hz ayarlanabilir
• Modülasyon: Unipolar ve bipolar modülasyon desteği
• Ölü Zaman Ayarı: 300nS, 500nS, 1.0uS, 1.5uS
• Kristal Osilatör: 12 MHz harici kristal osilatör
• PWM Taşıyıcı Frekansı: 23.4 KHz
• Geri Bildirim: Gerçek zamanlı voltaj, akım ve sıcaklık geri bildirimi
• Koruma Özellikleri:
  • Aşırı gerilim koruması
  • Düşük gerilim koruması
  • Aşırı akım koruması
  • Aşırı ısınma koruması
• Yumuşak Başlangıç Modu: Tepki süresi ayarlanabilir
• Seri İletişim Arayüzü: Parametre ayarları için kullanılabilir

Avantajlar ve Faydaları

EGS002 inverter kartının en büyük avantajı, yüksek hassasiyetle saf sinüs dalga çıkışı sağlayarak enerji dönüşümünü son derece verimli hale getirmesidir. Ölü zaman kontrolü sayesinde enerji kaybı minimum seviyeye indirilir ve ayarlanabilir frekans seçenekleri ile çok farklı enerji gereksinimlerine uyum sağlar.

Cihaz, aynı zamanda voltaj, akım ve sıcaklık geri bildirimi ile çalışma koşullarını gerçek zamanlı olarak izler. Yumuşak başlangıç özelliği, ani voltaj dalgalanmalarını önler ve cihazların zarar görmesini engeller. Özellikle endüstriyel sistemler ve otomasyon projeleri gibi hassas enerji kontrolü gerektiren ortamlarda önemli avantajlar sunar.

Uyumlu Ürünler ve Ekstralar

EGS002 inverter kartı, çeşitli enerji dönüşüm sistemleri ve kontrol devreleri ile uyumlu çalışır. Solar enerji sistemleri, UPS cihazları, elektrik jeneratörleri ve güç invertörleri ile sorunsuz entegrasyon sağlar. Ayrıca, RS232 seri iletişim arayüzü ile harici sensörler ve kontrol modülleri ile birlikte kullanılabilir.

Sıkça Sorulan Sorular

1. EGS002 inverter kartı hangi tür projelerde kullanılabilir?

EGS002 inverter kartı, solar enerji sistemleri, UPS (Kesintisiz Güç Kaynağı) cihazları, güç invertörleri, elektrik jeneratörleri ve endüstriyel otomasyon projeleri gibi geniş bir kullanım alanına sahiptir.

2. Kartın sunduğu sinüs dalga frekans seçenekleri nelerdir?

Kart, sabit 50Hz ve 60Hz frekanslarının yanı sıra, 0-100Hz ve 0-400Hz aralığında ayarlanabilir saf sinüs dalga frekansı seçenekleri sunar.

3. EGS002 inverter kartı nasıl korunur?

Cihaz, aşırı gerilim, düşük gerilim, aşırı akım ve aşırı ısınma gibi tehlikelere karşı koruma devrelerine sahiptir.

4. Ölü zaman kontrolü nedir ve nasıl ayarlanır?

Ölü zaman kontrolü, inverter çıkışında devre elemanlarını korumak için sinyal geçişleri arasındaki süreyi ayarlayan bir mekanizmadır. Bu süre, 300nS, 500nS, 1.0uS ve 1.5uS olarak ayarlanabilir.

5. Seri iletişim arayüzü hangi parametrelerin ayarlanmasını sağlar?

Seri iletişim arayüzü üzerinden çıkış voltajı, frekansı ve tepki süresi gibi parametreler kolayca ayarlanabilir.
