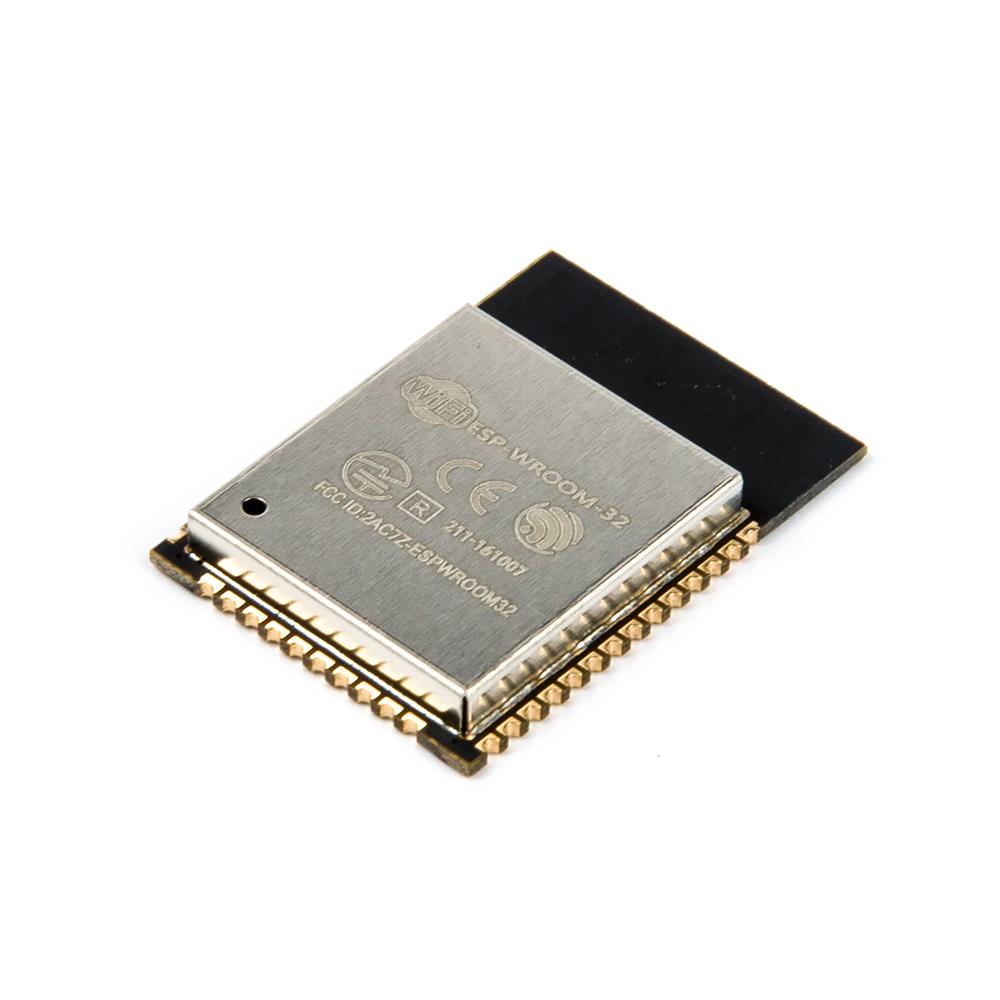

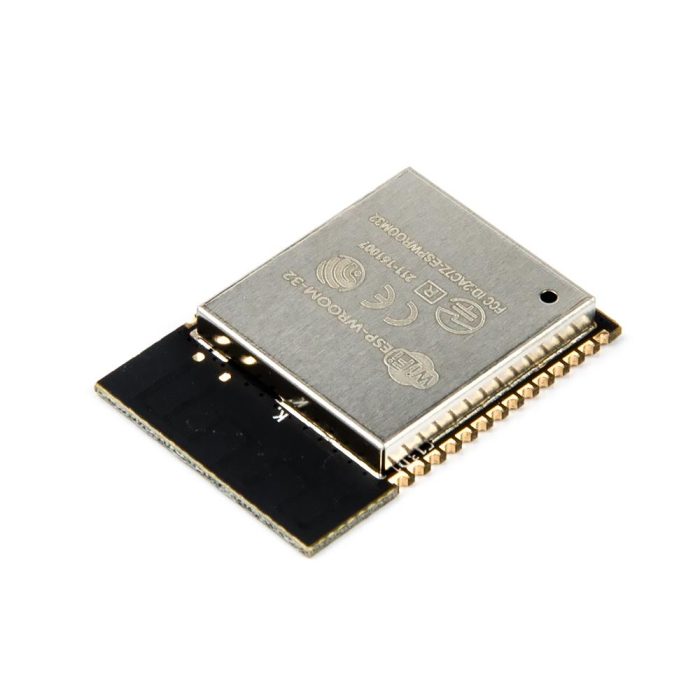

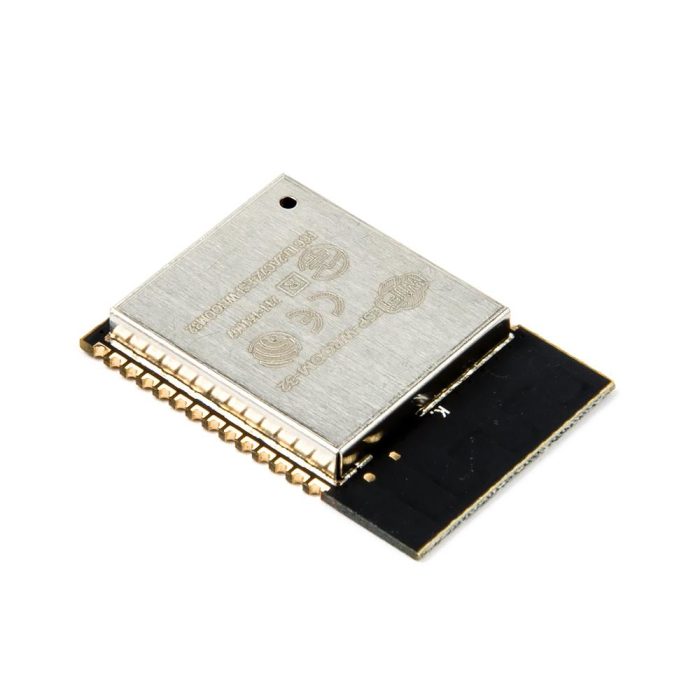

Espressif ESP32-WROOM-32 8M 64Mbit Flash WiFi Bluetooth Modülü

Neden ESP32-WROOM-32 8M 64Mbit WiFi Bluetooth Modülü Tercih Edilmeli?

ESP32-WROOM-32 8M 64Mbit WiFi Bluetooth modülü, kablosuz bağlantı gerektiren elektronik ürün geliştirme projelerinde güçlü ve kompakt bir çözüm sunar. Aynı modül üzerinde Wi-Fi, Bluetooth Classic ve BLE desteği bulunması; sensör verisi gönderme, mobil cihazla haberleşme, yerel ağ bağlantısı, MQTT tabanlı IoT uygulamaları ve kablosuz kontrol sistemleri geliştirmeyi kolaylaştırır.

8MB SPI Flash kapasitesi, daha büyük firmware, web arayüzü, OTA güncelleme, dosya sistemi kullanımı veya daha geniş uygulama yapısı gerektiren projelerde avantaj sağlar. Bununla birlikte bu ürün, Arduino Nano veya ESP32 geliştirme kartı gibi doğrudan USB ile programlanan bir kart değildir. Özel PCB üzerinde kullanılacaksa doğru güç tasarımı, EN/BOOT bağlantıları, USB-UART programlama devresi, anten yerleşimi ve 3.3V regülasyon dikkatle planlanmalıdır.

Öne Çıkan Özellikler

• ESP32-WROOM-32D model: ESP32-D0WD tabanlı Wi-Fi + Bluetooth + BLE MCU modül mimarisi sunar.
• 8MB SPI Flash: 8M / 64Mbit flash belleğiyle geniş yazılım alanı gerektiren projelerde avantaj sağlar.
• 2.4GHz Wi-Fi: 802.11 b/g/n protokolleri ile kablosuz ağ bağlantısı kurabilir.
• Bluetooth v4.2 desteği: Bluetooth BR/EDR ve BLE bağlantı senaryolarında kullanılabilir.
• Çift çekirdekli işlemci: Xtensa 32-bit LX6 mikroişlemci mimarisi ile yüksek performanslı gömülü uygulamalara uygundur.
• Zengin arayüz seçenekleri: UART, SPI, SDIO, I2C, I2S, LED PWM, Motor PWM, IR, GPIO, ADC, DAC ve kapasitif dokunmatik arayüzler desteklenir.
• 40MHz entegre kristal: Modül üzerinde 40MHz kristal osilatör bulunur.
• PCB antenli yapı: Kablosuz haberleşme için modül üzerinde entegre PCB anten alanı bulunur.
• 3.0V – 3.6V çalışma: Stabil çalışma için düşük gürültülü ve yeterli akım verebilen 3.3V güç kaynağı gerekir.
• IoT projelerine uygun: Akıllı ev, sensör ağı, veri kaydı, kablosuz kontrol, endüstriyel izleme ve eğitim projelerinde kullanılabilir.

Kullanım Alanları

ESP32-WROOM-32 WiFi Bluetooth modülü, kablosuz haberleşme, veri toplama, sensör izleme, mobil uygulama entegrasyonu ve gömülü sistem kontrolü gerektiren birçok projede kullanılabilir. Kompakt yapısı sayesinde özel PCB tasarımlarında nihai ürün modülü olarak da değerlendirilebilir.

ESP32-WROOM-32 8M 64Mbit Modül Ne İşe Yarar?

ESP32-WROOM-32 8M 64Mbit modül, mikrodenetleyici ve kablosuz haberleşme birimini tek bir modül üzerinde birleştirir. Bu sayede harici Wi-Fi veya Bluetooth modülü kullanmadan sensör verisi okunabilir, röle veya motor kontrol edilebilir, web server çalıştırılabilir, MQTT broker’a veri gönderilebilir veya mobil cihazlarla BLE üzerinden iletişim kurulabilir.

Modül, Arduino Core for ESP32, ESP-IDF veya MicroPython gibi yazılım ortamlarıyla projelendirilebilir. Ancak modül seviyesinde kullanıldığında programlama ve besleme altyapısı kullanıcı tarafından tasarlanmalıdır. Geliştirme aşamasında USB-UART dönüştürücü, 3.3V regülatör, EN/BOOT butonları ve doğru pin bağlantıları gerekir. Nihai PCB tasarımında ise anten keepout alanı, güç hattı kararlılığı ve ESD koruması ihmal edilmemelidir.

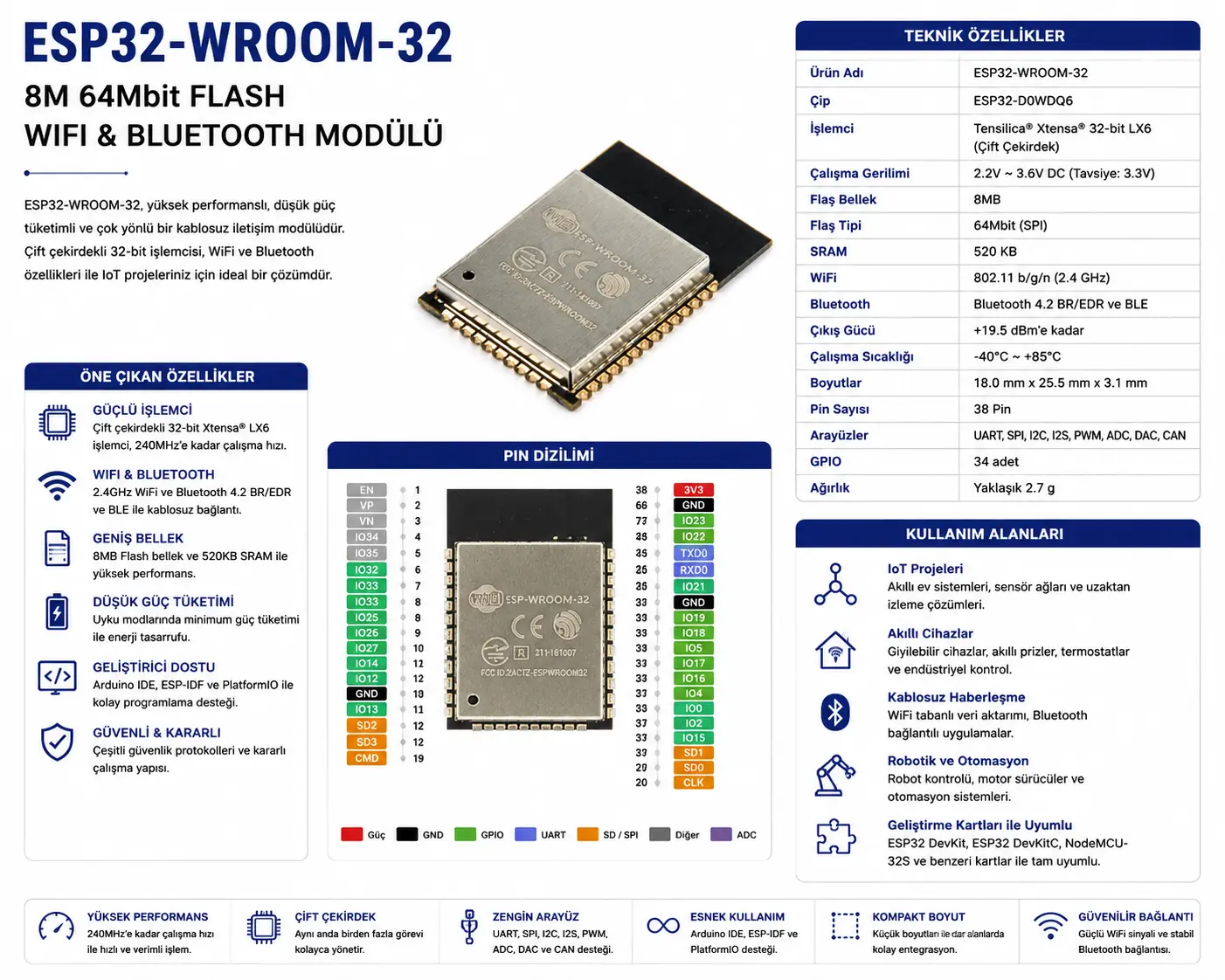

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 3.3V besleme kullanın: Modül 3.0V – 3.6V aralığında çalışır. 5V doğrudan besleme yapılmamalıdır.
2. Yeterli akım sağlayın: Wi-Fi bağlantısı sırasında ani akım ihtiyacı oluşabilir. Minimum 500mA verebilen kararlı 3.3V regülatör kullanılması önerilir.
3. Programlama devresini planlayın: Bu ürün USB geliştirme kartı değildir. USB-UART çevirici, EN, IO0/BOOT ve reset bağlantıları doğru tasarlanmalıdır.
4. Anten alanını boş bırakın: PCB anten bölgesi altında bakır dolgu, metal parça, vida veya ekranlama bulunmamalıdır.
5. GPIO pinlerini dikkatli seçin: Bazı GPIO pinleri boot/strapping görevi görür. Yanlış pull-up/pull-down bağlantıları modülün açılmasını engelleyebilir.
6. Flash pinlerini kullanmayın: Dahili flash belleğe bağlı pinler genel amaçlı giriş/çıkış olarak değerlendirilmemelidir.
7. 3.3V lojik seviyesine uyun: Harici sensör veya modüller 5V lojik çıkış veriyorsa seviye dönüştürücü kullanılmalıdır.
8. ADC hassasiyetini kalibre edin: Analog ölçümlerde ESP32 ADC doğrusal olmayan davranış gösterebilir. Hassas ölçüm için kalibrasyon önerilir.
9. ESD ve RF tasarımına dikkat edin: Nihai ürün PCB tasarımında ESD koruma, güç filtreleme, anten boşluğu ve topraklama kuralları uygulanmalıdır.

ESP32-WROOM-32 Nedir?

ESP32-WROOM-32, Espressif tarafından geliştirilen Wi-Fi, Bluetooth ve BLE destekli genel amaçlı MCU modül ailesidir. ESP32 çekirdeği üzerinde işlemci, kablosuz haberleşme birimleri, SRAM, flash bellek arayüzü, GPIO ve zengin çevre birimleri bulunur. Bu yapı, ayrı mikrodenetleyici ve ayrı kablosuz modül kullanma ihtiyacını azaltır.

Modül, düşük güçlü sensör ağlarından ses işleme, web server, veri kaydı ve akıllı cihaz kontrolüne kadar birçok uygulamada kullanılabilir. 8MB flash varyantı, daha büyük uygulama yazılımları, OTA güncelleme bölümleri ve dosya sistemi kullanımı için daha geniş alan sağlar.

8M 64Mbit Flash Ne Anlama Gelir?

8M 64Mbit flash, modül üzerinde 8MB kapasitesinde SPI flash bellek bulunduğunu ifade eder. 1 byte 8 bit olduğu için 64Mbit kapasite, 8MB belleğe karşılık gelir. Bu bellek, firmware, bootloader, partition table, OTA bölümleri, dosya sistemi ve uygulama verileri için kullanılabilir.

Flash kapasitesi özellikle web arayüzü barındıran, OTA güncelleme kullanan, çoklu uygulama bölümü isteyen veya dosya sistemi gerektiren projelerde önemlidir. Ancak kullanılabilir alan, seçilen partition yapısına ve yazılım platformuna göre değişir. Arduino IDE, ESP-IDF veya MicroPython kullanımında partition planı projeye göre doğru seçilmelidir.

ESP32 Geliştirme Kartı ile ESP32-WROOM Modül Arasındaki Fark Nedir?

ESP32 geliştirme kartı, genellikle ESP32-WROOM modülüne ek olarak USB-UART çevirici, 3.3V regülatör, boot/reset butonları, USB konnektörü ve breadboard uyumlu pin yapısı içerir. Bu kartlar doğrudan USB kablo ile programlanabilir ve hızlı prototipleme için daha uygundur.

ESP32-WROOM modül ise ürün geliştirme ve özel PCB tasarımlarında kullanılan kompakt SMD modüldür. Bu modülün çalışması için gerekli destek devreleri kullanıcı tarafından tasarlanır. Seri üretim veya özel gömülü sistem tasarımında avantaj sağlarken, başlangıç seviyesinde doğrudan kullanım için geliştirme kartına göre daha fazla elektronik tasarım bilgisi gerektirir.

ESP32-WROOM-32 WiFi Bluetooth Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu ESP32-WROOM-32 8M 64Mbit Flash WiFi Bluetooth Modülü, USB-UART dönüştürücüler, 3.3V regülatör devreleri, sensör modülleri, röle kartları, OLED/LCD ekranlar, I2C/SPI/UART haberleşme modülleri, lityum pil güç sistemleri, anten uyumlu özel PCB tasarımları ve IoT bulut platformlarıyla birlikte kullanılabilir. Bağlantı öncesinde 3.3V besleme, programlama pinleri, boot konfigürasyonu, GPIO seçimleri ve anten yerleşimi dikkatle kontrol edilmelidir.

Teknik Referans

ESP32-WROOM-32, Espressif’in Wi-Fi + Bluetooth + BLE destekli MCU modül ailesindendir. Resmi teknik dokümanlarda 802.11 b/g/n Wi-Fi, Bluetooth v4.2 BR/EDR ve BLE, 40MHz kristal osilatör, GPIO/ADC/DAC/I2C/SPI/UART/I2S arayüzleri, 3.0V – 3.6V çalışma gerilimi ve -40°C ~ +85°C çalışma sıcaklığı bilgileri verilir. Detaylı teknik bilgi için
Espressif ESP32-WROOM-32 teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Espressif ESP32-WROOM-32 8M 64Mbit Flash WiFi Bluetooth Modülü

Sık Sorulan Sorular

ESP32-WROOM-32 8M 64Mbit modül nedir?

ESP32-WROOM-32 8M 64Mbit modül, Wi-Fi, Bluetooth ve BLE destekli ESP32 tabanlı kompakt MCU modülüdür. IoT, gömülü sistem ve kablosuz haberleşme projelerinde kullanılır.

Bu ürün geliştirme kartı mı?

Hayır. Bu ürün çıplak ESP32-WROOM modülüdür. USB bağlantısı, voltaj regülatörü ve USB-UART programlama devresi içerdiği varsayılmamalıdır.

Kaç volt ile çalışır?

Modül 3.0V – 3.6V DC çalışma gerilimi aralığında kullanılır. Pratik uygulamada kararlı 3.3V besleme tercih edilmelidir.

5V ile doğrudan beslenebilir mi?

Hayır. Modüle doğrudan 5V verilmemelidir. 5V kaynak kullanılacaksa uygun 3.3V regülatör kullanılmalıdır.

Wi-Fi desteği var mı?

Evet. 802.11 b/g/n Wi-Fi desteği bulunur ve 2.4GHz bandında çalışır.

Bluetooth desteği var mı?

Evet. Bluetooth v4.2 BR/EDR ve Bluetooth Low Energy desteği bulunur.

Flash belleği ne kadardır?

Bu ürün 8MB SPI Flash, yani 64Mbit flash bellek kapasitesine sahiptir.

Arduino IDE ile programlanabilir mi?

Evet. Uygun USB-UART bağlantısı, BOOT/EN kontrolü ve Arduino Core for ESP32 kurulumu ile programlanabilir.

Özel PCB tasarımında nelere dikkat edilmeli?

3.3V güç hattı, EN/BOOT bağlantıları, programlama devresi, strapping pinleri, anten keepout alanı, ESD koruma ve güç filtreleme tasarımda dikkatle planlanmalıdır.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet Espressif ESP32-WROOM-32 8M 64Mbit Flash WiFi Bluetooth Modülü bulunur.
