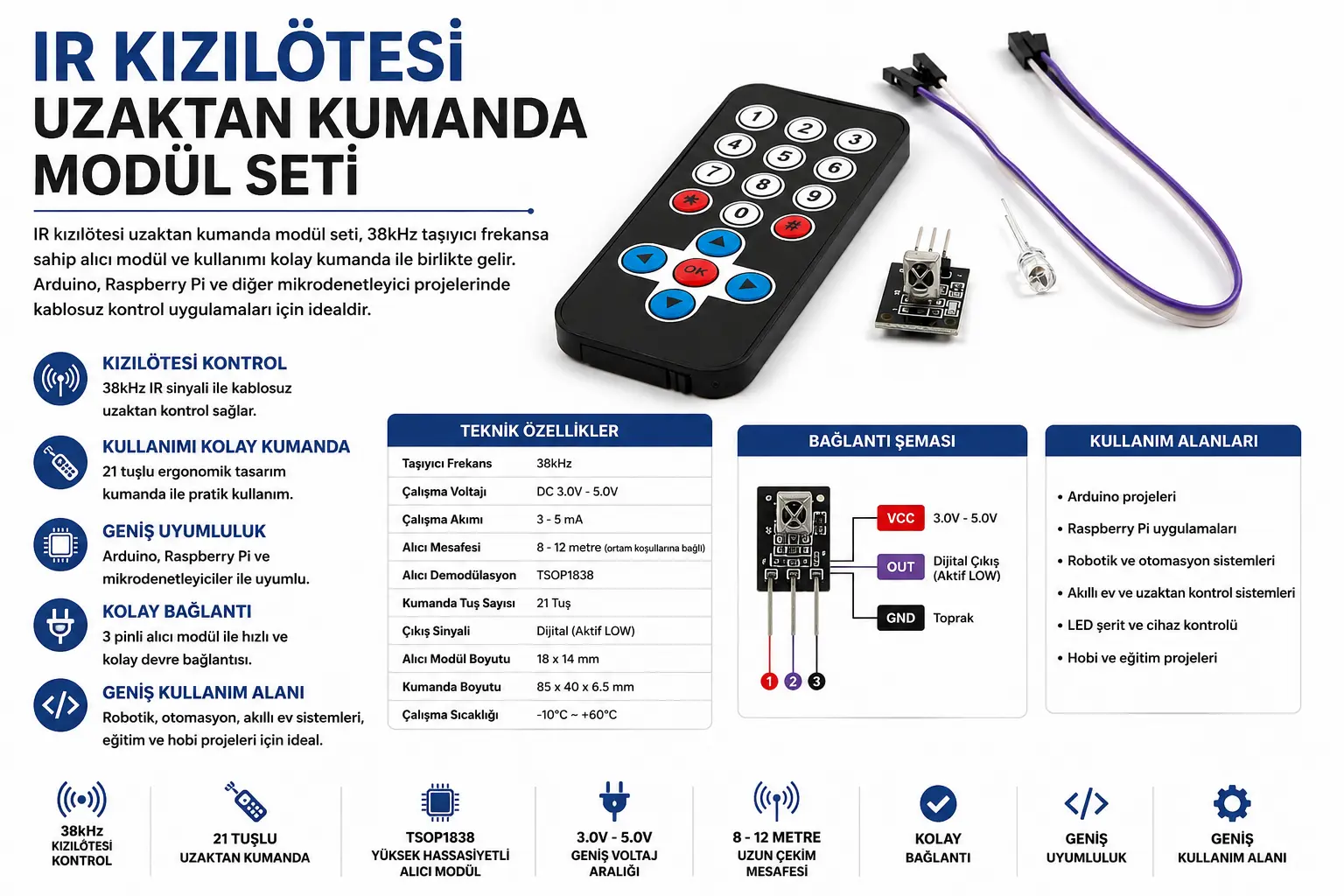

IR Kızılötesi Uzaktan Kumanda Modül Seti

Neden IR Alıcı Verici Kumanda Seti Tercih Edilmeli?

Kızılötesi kumanda sistemleri, düşük maliyetli ve kolay uygulanabilir kablosuz kontrol çözümlerinden biridir. IR Alıcı Verici Uzaktan Kumanda Seti, kumanda tuşlarından gönderilen 38kHz IR sinyallerini alıcı modül üzerinden mikrodenetleyiciye aktarmaya yardımcı olur. Bu sayede farklı tuşlara farklı görevler atanarak uzaktan kontrol uygulamaları geliştirilebilir.

Set, özellikle robotik ve hobi projelerinde motor yön kontrolü, LED açma-kapama, menü seçimi, röle kontrolü, sesli uyarı tetikleme, ekran menüsü yönetimi ve kablosuz komut algılama gibi senaryolarda kullanılabilir. Kumanda üzerindeki her tuş farklı IR kodu gönderdiği için yazılım tarafında her tuş için ayrı fonksiyon tanımlanabilir.

Öne Çıkan Özellikler

• 38kHz çalışma frekansı: Yaygın IR kumanda sistemleriyle uyumlu kızılötesi haberleşme standardına sahiptir.
• 1838B / KY-022 IR alıcı: Mikrodenetleyici projelerinde kumanda sinyallerini okumak için kullanılabilir.
• Kızılötesi uzaktan kumanda: Tuşlara basıldığında farklı IR kodları göndererek proje kontrolü sağlar.
• Yaklaşık 8 metre mesafe: Açık alanda uygun hizalama ile kısa-orta mesafeli uzaktan kontrol imkanı sunar.
• 60° görüş açısı: Alıcı modül, belirli açı içinde gelen IR sinyallerini algılayabilir.
• Jumper kablo dahil: Alıcı modülün breadboard veya geliştirme kartına bağlantısını kolaylaştırır.
• Arduino ve mikrodenetleyici uyumu: Arduino, ESP32, Raspberry Pi Pico, STM32 gibi kartlarla kullanılabilir.
• Eğitim ve prototiplemeye uygun: IR haberleşme mantığını öğrenmek ve hızlı kontrol projeleri yapmak için idealdir.

Nerelerde Kullanılır?

IR Alıcı Verici Uzaktan Kumanda Seti, kızılötesi ile uzaktan komut göndermek ve bu komutları mikrodenetleyici üzerinden işlemek için kullanılır. Görüş hattı bulunan kapalı alan uygulamalarında düşük maliyetli ve pratik bir kablosuz kontrol çözümü sunar.

IR Alıcı Verici Kumanda Seti Ne İşe Yarar?

IR alıcı verici kumanda seti, uzaktan kumandadan gönderilen kızılötesi sinyallerin IR alıcı modül tarafından algılanmasını ve mikrodenetleyiciye dijital veri olarak aktarılmasını sağlar. Mikrodenetleyici, gelen tuş kodunu okuyarak ilgili komutu çalıştırabilir.

Örneğin kumandadaki ileri tuşuna motor ileri hareketi, geri tuşuna motor geri hareketi, sayı tuşlarına LED efektleri, OK tuşuna röle tetikleme veya belirli tuşlara ekran menü kontrolü atanabilir. Bu yapı, kablosuz kontrol gerektiren basit ve orta seviye projelerde oldukça pratik bir kullanım sunar.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Görüş hattı gerekir: IR haberleşme kızılötesi ışıkla çalışır. Kumanda ile alıcı arasında engel olmamalıdır.
2. Doğru pil kullanılmalıdır: Kumanda genellikle CR2025 pil ile çalışır ve pil çoğu pakette dahil değildir.
3. Alıcı pinlerini doğru bağlayın: KY-022 modülde VCC, GND ve sinyal pinleri kart üzerindeki işaretlere göre bağlanmalıdır.
4. Ortak GND kullanın: Alıcı modül ile mikrodenetleyici arasında GND hattı ortak olmalıdır.
5. IR kütüphanesi kullanın: Arduino projelerinde kumanda kodlarını okumak için IRremote gibi uygun kütüphaneler kullanılabilir.
6. Güneş ışığı ve güçlü IR kaynaklarına dikkat edin: Direkt güneş ışığı veya güçlü kızılötesi kaynaklar algılama performansını düşürebilir.
7. Her tuşun kodunu ayrı okuyun: Kumanda üzerindeki tuşlar farklı kodlar gönderir. Yazılımda tuş kodları seri monitörden okunarak eşleştirilmelidir.

IR Kumanda ile RF Kumanda Arasındaki Fark Nedir?

IR kumanda, kızılötesi ışıkla çalışır ve alıcı modülün kumandayı görebilmesi gerekir. Bu nedenle televizyon, klima, medya oynatıcı ve robotik hobi projelerinde kısa mesafeli, yönlendirmeli kontrol için uygundur. Basit, düşük maliyetli ve yazılım tarafında kolay okunabilir bir haberleşme yapısı sunar.

RF kumanda ise radyo frekansı ile çalışır ve çoğu uygulamada görüş hattı gerektirmez. Duvar arkasından veya kapalı kutu içinden kontrol gereken projelerde RF sistemler daha uygun olabilir. IR Alıcı Verici Uzaktan Kumanda Seti, özellikle kullanıcı kumandayı cihaza doğru yönelterek komut verecekse pratik ve ekonomik bir çözümdür.

Hangi Ürünlerle Birlikte Kullanılır?

Bu IR alıcı verici uzaktan kumanda seti, Arduino, ESP32, Raspberry Pi Pico, STM32 geliştirme kartları, breadboard, jumper kablolar, LED modülleri, röle kartları, motor sürücüler, buzzer modülleri, LCD/OLED ekranlar ve robotik platformlarla birlikte kullanılabilir. Kumandadan gelen tuş kodları yazılımda işlenerek farklı çıkışlar veya hareket komutları tetiklenebilir.

Teknik Referans

Arduino ile IR kumanda kodu okuma ve IRremote kütüphanesi kullanımı hakkında daha fazla bilgi için
Arduino-IRremote kütüphane dokümantasyonunu inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x IR uzaktan kumanda
• 1 x 1838B / HX1838 IR alıcı eleman
• 1 x KY-022 sınıfı IR alıcı sensör modülü
• 1 x 3 pin dişi-dişi jumper bağlantı kablosu

Sık Sorulan Sorular

IR Alıcı Verici Uzaktan Kumanda Seti nedir?

IR Alıcı Verici Uzaktan Kumanda Seti, kızılötesi kumanda ve IR alıcı modül ile Arduino ve mikrodenetleyici projelerinde uzaktan komut algılama uygulamaları geliştirmek için kullanılan settir.

Bu set kaç kHz frekansta çalışır?

Set, yaygın kızılötesi kumanda frekansı olan 38kHz sınıfında çalışır. 1838B / KY-022 alıcı modül bu frekanstaki IR sinyalleri algılamak için kullanılır.

Kumanda pili pakete dahil mi?

Genellikle CR2025 tipi kumanda pili pakete dahil değildir. Ürünü kullanmak için uygun CR2025 pil ayrıca temin edilmelidir.

Arduino ile kullanılabilir mi?

Evet. IR alıcı modül Arduino dijital giriş pinine bağlanarak IRremote gibi kütüphanelerle kumanda tuş kodları okunabilir ve projede farklı komutlar çalıştırılabilir.

IR kumanda duvar arkasından çalışır mı?

Hayır. IR kumanda kızılötesi ışıkla çalışır ve alıcı ile kumanda arasında görüş hattı gerekir. Duvar arkasından veya kapalı kutu içinden kontrol için RF, Bluetooth veya Wi-Fi çözümleri tercih edilmelidir.
