L9110 Çift Kanal Motor Sürücü

Neden L9110 Çift Kanal Motor Sürücü Tercih Edilmeli?

L9110 çift kanal motor sürücü, küçük robot ve hobi motor kontrol projelerinde düşük maliyetli, kompakt ve kolay kullanılabilir bir çözümdür. L298N gibi daha büyük motor sürücülere kıyasla daha küçük boyutlu projelerde alan avantajı sağlar. Mini sumo robot, çizgi izleyen robot, iki tekerlekli robot platformu, küçük fan ve düşük güçlü DC motor sürüş uygulamalarında pratik kullanım sunar.

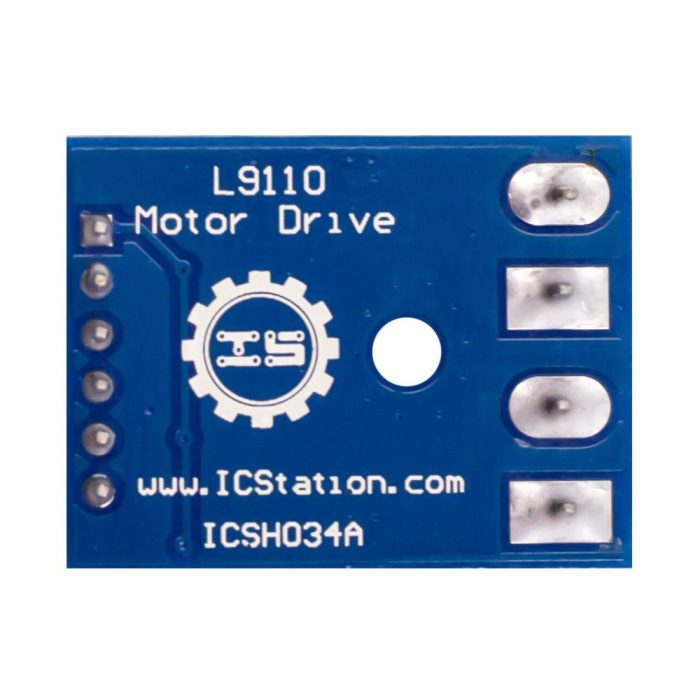

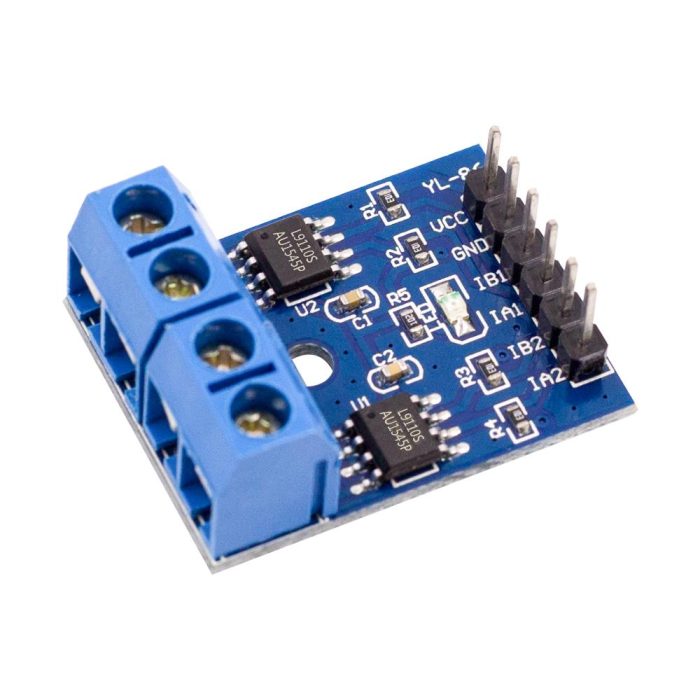

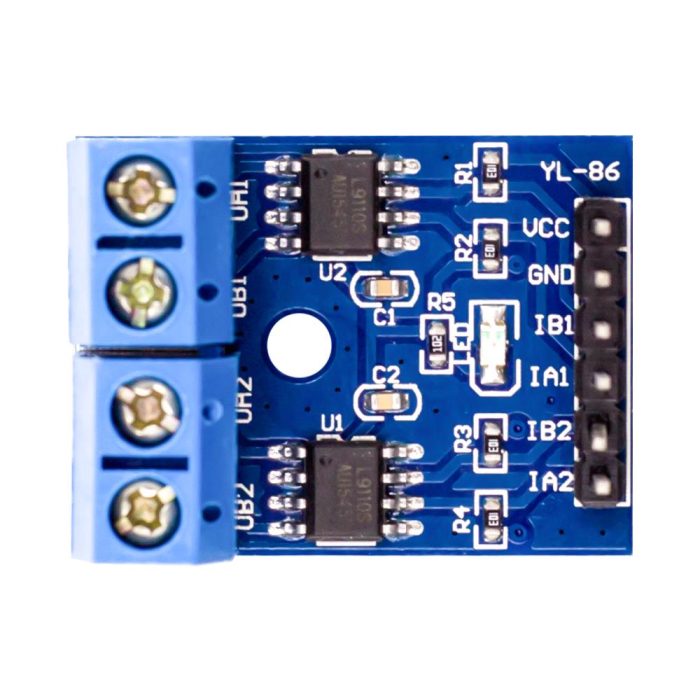

Kartın iki bağımsız motor kanalı bulunur. Bu sayede sağ ve sol motor ayrı ayrı kontrol edilebilir, robotun ileri, geri, sağa dönüş, sola dönüş ve durma hareketleri mikrodenetleyici üzerinden yazılımla yönetilebilir. Her kanal için giriş pinlerine uygulanacak lojik seviyeler motor yönünü belirler. PWM sinyali uygulanarak motor hız kontrolü yapılabilir. Ancak yüksek akımlı motorlarda, stall akımı yüksek robot motorlarında veya uzun süreli ağır yük altında daha güçlü motor sürücüler tercih edilmelidir.

Öne Çıkan Özellikler

• L9110 motor sürücü entegresi: Küçük DC motor ve temel step motor uygulamaları için kullanılan kompakt sürücü yapısına sahiptir.
• İki bağımsız motor kanalı: İki DC motoru ayrı ayrı ileri/geri yönde kontrol edebilir.
• 4 kablolu 2 fazlı step motor desteği: Uygun bağlantı ve yazılım ile küçük 2 fazlı step motor uygulamalarında değerlendirilebilir.
• 2.5V – 12V giriş gerilimi: Düşük voltajlı motor sistemleri ve batarya beslemeli robot projeleri için uygundur.
• Kanal başına 800mA sürekli akım: Küçük DC motorlar için yeterli akım kapasitesi sunar.
• 2A anlık akım kapasitesi: Kısa süreli kalkış ve ani yük durumlarında anlık akım ihtiyacını karşılayabilir.
• PWM hız kontrolü: Enable pini bulunmadığı için hız kontrolü doğrudan giriş pinlerine PWM uygulanarak yapılır.
• Kompakt boyut: Yaklaşık 31mm x 22mm kart ölçüsüyle küçük robot gövdelerine kolay entegre edilir.
• Hafif yapı: Yaklaşık 7 gram ağırlığıyla mini robot ve taşınabilir projelerde avantaj sağlar.
• Robotik projelere uygun: Mini sumo, çizgi izleyen robot, tekerlekli platform ve eğitim setlerinde kullanılabilir.

Kullanım Alanları

L9110 çift motor sürücü kartı, küçük DC motorların mikrodenetleyici üzerinden kontrol edilmesi gereken robotik, eğitim ve prototipleme projelerinde kullanılır. Özellikle iki motorlu robot platformlarında sağ-sol motorları ayrı ayrı kontrol etmek için pratik bir karttır.

L9110 Çift Kanal Motor Sürücü Ne İşe Yarar?

L9110 Çift Kanal Motor Sürücü, mikrodenetleyicinin düşük akımlı lojik çıkışlarıyla doğrudan süremeyeceği DC motorları kontrol etmek için kullanılır. Arduino veya ESP32 gibi kartların GPIO pinleri motor çalıştırmak için yeterli akımı sağlayamaz. L9110 sürücü kartı, mikrodenetleyiciden gelen kontrol sinyalini motoru sürebilecek güç seviyesine dönüştürür.

Motorun ileri veya geri dönmesi giriş pinlerinin lojik durumuna göre belirlenir. PWM sinyali uygulanarak motor hızını değiştirmek mümkündür. Bu yapı sayesinde robot projelerinde yön ve hız kontrolü yazılımla yapılabilir. Kart aynı zamanda küçük 4 kablolu 2 fazlı step motorların temel kontrol uygulamalarında da kullanılabilir; ancak hassas mikrostep kontrol veya yüksek tork gerektiren step motorlar için özel step motor sürücüleri tercih edilmelidir.

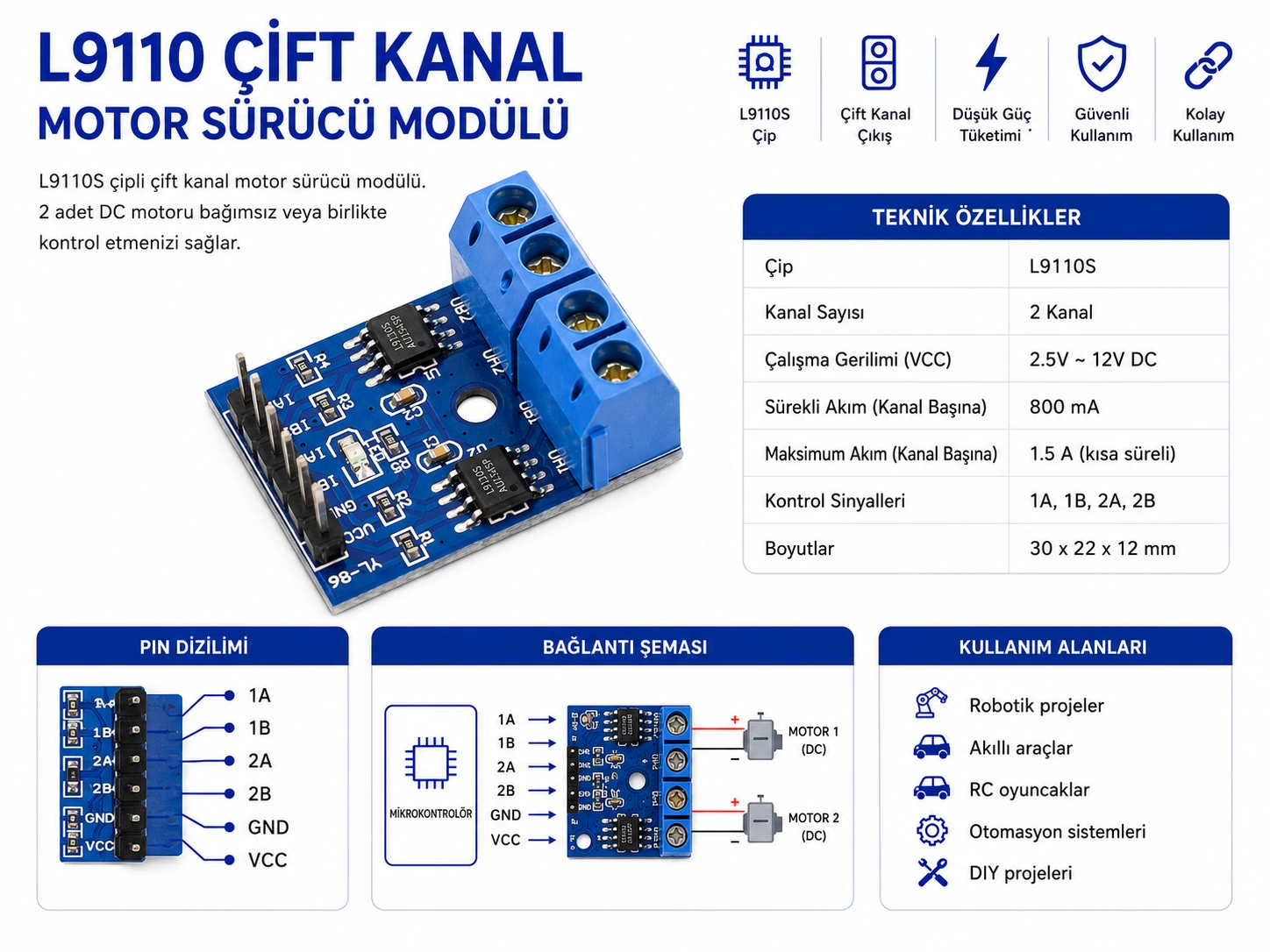

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Motor besleme gerilimini kontrol edin: Kart 2.5V – 12V DC aralığında çalışır. Bu aralık üzerindeki besleme kartın ve motorların zarar görmesine neden olabilir.
2. Motor akımını ölçün: Kullanılacak motorun boşta akımı değil, yük altında ve stall durumundaki akımı dikkate alınmalıdır.
3. 800mA sınırını aşmayın: Kanal başına 800mA sürekli akım değeri küçük motorlar için uygundur. Daha yüksek akımlı motorlarda kart ısınabilir veya arızalanabilir.
4. PWM sinyalini giriş pinlerine uygulayın: Enable pini olmadığı için hız kontrolü IA/IB giriş pinlerine PWM verilerek yapılır.
5. GND ortaklığı kurun: Mikrodenetleyici ve motor sürücü kartı arasında ortak GND bağlantısı bulunmalıdır.
6. Motor yönünü yazılımla kontrol edin: Her motor için iki giriş pini motorun ileri, geri, durma ve frenleme davranışını belirler.
7. Besleme hattına kondansatör ekleyin: Motorların ani akım çekmesi ve elektriksel gürültü oluşturması nedeniyle motor besleme hattında filtreleme yapılması önerilir.
8. Mikrodenetleyiciyi motor beslemesinden ayırın: Mümkünse motor beslemesi ve lojik besleme düzenli şekilde planlanmalı, voltaj düşümleri mikrodenetleyiciyi resetlememelidir.
9. Step motor kullanımında sınırları bilin: Kart 4 kablolu 2 fazlı küçük step motorları sürebilir; ancak akım sınırlama ve mikrostep özellikleri bulunmaz.

L9110 Motor Sürücü Nedir?

L9110 motor sürücü, küçük DC motorları çift yönlü sürmek için kullanılan düşük güçlü bir H-köprü motor sürücü çözümüdür. Mikrodenetleyiciden gelen lojik sinyaller motorun ileri veya geri yönde dönmesini sağlar. Kart üzerinde iki motor kanalı bulunduğu için iki ayrı DC motor bağımsız şekilde kontrol edilebilir.

Bu yapı özellikle robotik projelerde sağ ve sol tekerlek motorlarını sürmek için kullanışlıdır. Motor yönü dijital giriş sinyalleriyle, motor hızı ise PWM sinyaliyle kontrol edilir. L9110 modülü küçük ve ekonomik olmasına rağmen akım kapasitesi sınırlıdır; bu nedenle büyük motorlar için uygun değildir.

DC Motorlarda İleri, Geri ve Hız Kontrolü Nasıl Yapılır?

DC motor yön kontrolü, motor uçlarına uygulanan gerilimin polaritesinin değiştirilmesiyle yapılır. L9110 motor sürücü kartı bu işlemi H-köprü yapısı üzerinden gerçekleştirir. Her motor için iki kontrol pini bulunur. Bu pinlerin lojik durumuna göre motor ileri döner, geri döner, durur veya frenleme davranışı gösterebilir.

Hız kontrolü için PWM sinyali kullanılır. PWM sinyali motorun ortalama besleme enerjisini değiştirerek hızını ayarlamaya yardımcı olur. L9110 kartında ayrı enable pini olmadığı için PWM sinyali doğrudan motor kontrol girişlerinden birine uygulanır. PWM frekansı ve görev döngüsü motorun mekanik yapısına göre uygun seçilmelidir.

L9110 ile L298N Arasındaki Fark Nedir?

L9110, daha küçük boyutlu, düşük akımlı ve kompakt motor kontrol uygulamaları için uygundur. Mini robot, oyuncak araç, küçük fan veya düşük güçlü DC motor projelerinde tercih edilebilir. Kanal başına 800mA sürekli akım kapasitesiyle küçük motorlara yöneliktir.

L298N ise daha büyük kart yapısına sahip, daha yüksek voltaj ve akım gerektiren projelerde kullanılan klasik bir çift H-köprü motor sürücüdür. Ancak L298N daha fazla ısı üretebilir ve voltaj düşümü daha belirgin olabilir. Seçim yapılırken motorun çalışma voltajı, yük akımı, stall akımı, proje boyutu ve verimlilik beklentisi birlikte değerlendirilmelidir.

L9110 Çift Kanal Motor Sürücü Hangi Ürünlerle Birlikte Kullanılır?

Bu L9110 Çift Kanal Motor Sürücü, Arduino Uno, Arduino Nano, ESP32, Raspberry Pi Pico, DC motorlar, redüktörlü mini motorlar, robot tekerlekleri, mini sumo robot şasileri, çizgi izleyen robot sensörleri, pil yuvaları, 18650 pil sistemleri, jumper kablolar ve prototipleme kartlarıyla birlikte kullanılabilir. Bağlantı öncesinde motor voltajı, motor akımı, besleme kapasitesi, PWM pinleri ve ortak GND bağlantısı kontrol edilmelidir.

Teknik Referans

L9110 motor sürücü modülleri, küçük DC motor ve temel step motor uygulamaları için kullanılan kompakt çift kanal motor sürücülerdir. Teknik kaynaklarda 2.5V – 12V çalışma aralığı, kanal başına 800mA sürekli akım, iki bağımsız motor kontrolü, PWM ile hız kontrolü ve 4 kablolu 2 fazlı step motor desteği belirtilir.

Kimler İçin Uygun?

Paket İçeriği

• 1 x L9110 Çift Kanal Motor Sürücü

Sık Sorulan Sorular

L9110 Çift Kanal Motor Sürücü nedir?

L9110 Çift Kanal Motor Sürücü, iki DC motoru bağımsız olarak ileri/geri yönde kontrol etmek veya küçük 4 kablolu 2 fazlı step motor sürmek için kullanılan motor sürücü kartıdır.

Kaç volt ile çalışır?

Ürün 2.5V – 12V DC giriş gerilimi aralığında çalışır.

Kaç motor kontrol edebilir?

İki ayrı DC motoru bağımsız olarak kontrol edebilir. Ayrıca uygun bağlantı ile bir adet 4 kablolu 2 fazlı step motor sürülebilir.

Kanal başına kaç amper verir?

Kanal başına sürekli olarak 800mA akım sağlayabilir. Anlık olarak 2A seviyesine kadar akım kapasitesi belirtilmektedir.

Arduino ile kullanılabilir mi?

Evet. Arduino dijital pinleri ile yön kontrolü, PWM destekli pinlerle hız kontrolü yapılabilir. GND ortak bağlantısı kurulmalıdır.

ESP32 ile kullanılabilir mi?

Evet. ESP32 ile kullanılabilir. 3.3V lojik seviyesinin girişleri tetikleme durumuna ve motor beslemesine göre bağlantı kontrol edilmelidir.

PWM ile hız kontrolü yapılabilir mi?

Evet. Enable pini bulunmadığı için PWM sinyali doğrudan IA/IB giriş pinlerine uygulanarak motor hız kontrolü yapılabilir.

Step motor sürebilir mi?

Evet, küçük 4 kablolu 2 fazlı step motorlar için temel sürüş uygulamalarında kullanılabilir. Ancak akım sınırlama ve mikrostep desteği bulunmaz.

Yüksek akımlı motorlarda kullanılabilir mi?

Önerilmez. Kanal başına 800mA sürekli akım sınırı vardır. Yüksek torklu veya yüksek stall akımına sahip motorlar için daha güçlü motor sürücüler tercih edilmelidir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet L9110 Çift Kanal Motor Sürücü bulunur.
