MAX6675 K Tipi Termokupl Modülü (1024 Derece)

Neden MAX6675 K Tipi Termokupl Sensör Tercih Edilmeli?

MAX6675 K tipi termokupl sensör, klasik NTC, LM35, DS18B20 veya DHT gibi düşük/orta sıcaklık sensörlerinin yeterli olmadığı yüksek sıcaklık ölçüm projelerinde tercih edilir. K tipi termokupl problar, sıcak yüzey ve yüksek sıcaklık ortamlarında ölçüm yapmaya uygun yapılarıyla fırın, rezistans, ısıtıcı, proses hattı ve laboratuvar test sistemlerinde kullanılabilir.

MAX6675 modülü, termokupldan gelen mikrovolt seviyesindeki düşük analog sinyali doğrudan mikrodenetleyiciye bağlamak yerine, bu sinyali işleyerek dijital SPI veri formatına dönüştürür. Bu sayede Arduino veya ESP32 gibi kartlarla daha kararlı sıcaklık okuması yapılabilir. Dahili soğuk nokta kompanzasyonu, açık termokupl algılama ve 0.25°C çözünürlük desteği, yüksek sıcaklık izleme projelerinde önemli avantaj sağlar.

Öne Çıkan Özellikler

• MAX6675 tabanlı ölçüm modülü: K tipi termokupl sinyalini dijital sıcaklık verisine dönüştürür.
• K tipi termokupl uyumu: Yüksek sıcaklık ölçümlerinde yaygın kullanılan K tipi termokupl problarla çalışır.
• 3.0-5.5V çalışma gerilimi: 3.3V ve 5V mikrodenetleyici platformlarında kullanılabilir.
• SPI uyumlu seri iletişim: SCK, CS ve SO/DO pinleriyle mikrodenetleyiciye sıcaklık verisi aktarır.
• 12-bit ADC çözünürlüğü: Sıcaklık bilgisini 12-bit dijital veri olarak okuma imkanı sağlar.
• 0.25°C çözünürlük: Sıcaklık değişimlerini hassas adımlarla takip etmeye yardımcı olur.
• Dahili soğuk nokta kompanzasyonu: Kart ortam sıcaklığının ölçüme etkisini telafi etmek için entegre kompanzasyon kullanır.
• Açık termokupl algılama: Prob bağlantısı kopuksa veya açık devre oluşursa hata durumu algılanabilir.
• Yüksek sıcaklık ölçümü: Kaynak ürünlerde K tipi termokupl ile 0-800°C arası ölçüm bilgisi yer alır.
• Arduino kütüphane desteği: MAX6675 için yaygın Arduino kütüphaneleriyle hızlıca sıcaklık ölçüm uygulaması geliştirilebilir.

Nerelerde Kullanılır?

MAX6675 termokupl modülü, yüksek sıcaklık ölçümü gereken mikrodenetleyici tabanlı uygulamalarda kullanılır. Özellikle sıcaklık sensörünün doğrudan ısı kaynağına yakın konumlandırılması gereken projelerde K tipi termokupl prob ile birlikte tercih edilir.

MAX6675 K Tipi Termokupl Sensör Ne İşe Yarar?

MAX6675 K Tipi Termokupl Sensör, K tipi termokupl probun sıcak uç noktasında oluşan termoelektrik gerilimi ölçer ve bu bilgiyi dijital sıcaklık verisine dönüştürür. Termokupllar iki farklı metal iletkenin birleşiminden oluşur. Sıcak uç ile soğuk uç arasında sıcaklık farkı oluştuğunda düşük seviyeli bir gerilim meydana gelir. MAX6675 bu sinyali işler, soğuk nokta kompanzasyonu uygular ve SPI uyumlu çıkış üzerinden mikrodenetleyiciye aktarır.

Bu yapı sayesinde mikrodenetleyici tarafında analog yükselteç tasarımı yapmadan yüksek sıcaklık ölçümü yapılabilir. Arduino veya ESP32 gibi kontrol kartları, MAX6675 modülünden gelen dijital veriyi okuyarak sıcaklık değerini ekrana yazdırabilir, röle kontrolü yapabilir, veri kaydı alabilir veya belirli sıcaklık eşiklerinde alarm üretebilir.

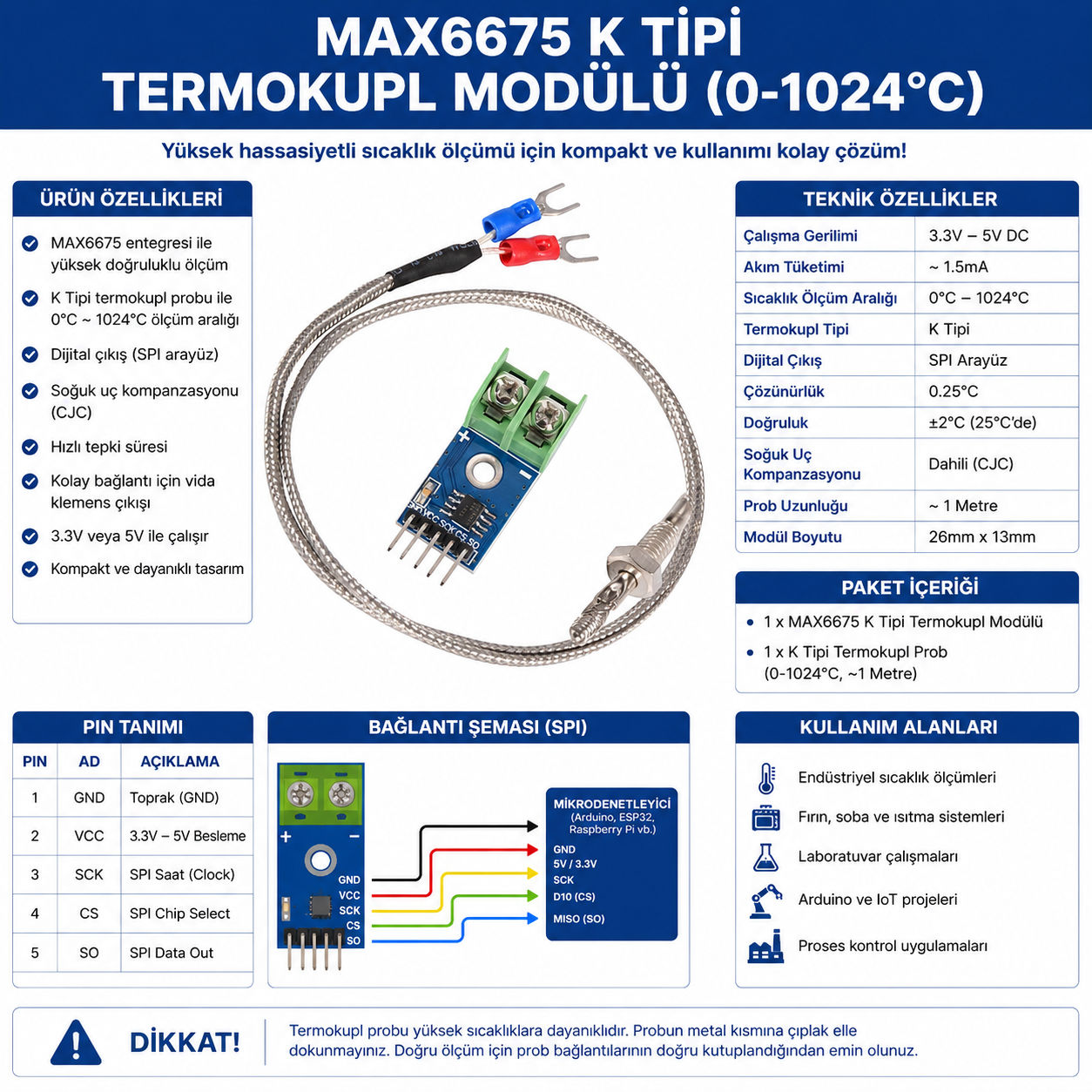

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Termokupl polaritesini kontrol edin: K tipi termokuplun T+ ve T- uçları modül üzerindeki doğru klemenslere bağlanmalıdır. Ters bağlantı hatalı veya negatif yönlü ölçüm davranışına neden olabilir.

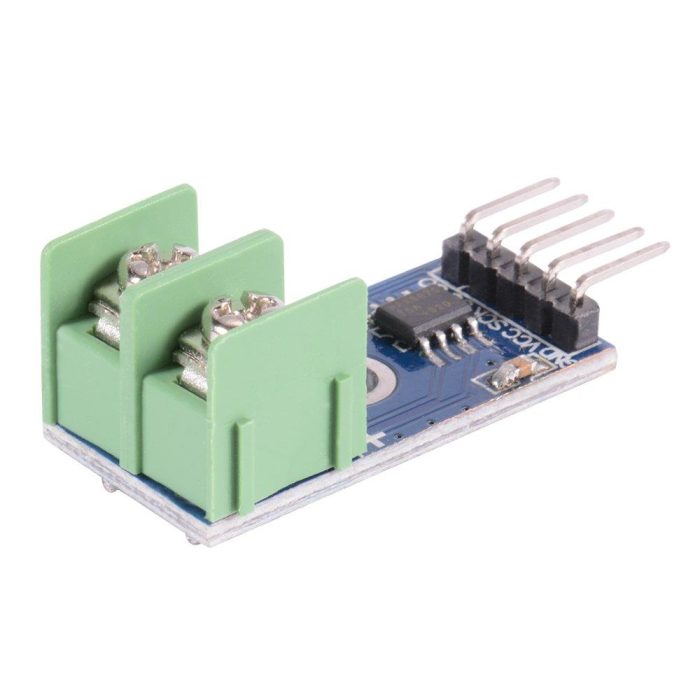

2. SPI pinlerini doğru bağlayın: Modül üzerinde genellikle VCC, GND, SCK, CS ve SO/DO pinleri bulunur. SCK saat hattına, CS chip select hattına, SO/DO ise mikrodenetleyicinin MISO/dijital giriş pinine bağlanır.
3. Besleme voltajını doğru seçin: MAX6675 3.0-5.5V aralığında çalışır. 3.3V kartlarla kullanılacaksa SPI sinyal seviyeleri kontrol edilmelidir.
4. Kartı ısı kaynağından uzak tutun: Soğuk nokta kompanzasyonu, kart ortam sıcaklığını referans aldığı için MAX6675 modülü doğrudan sıcak yüzeye, fırın içine veya yoğun ısı kaynağı yakınına yerleştirilmemelidir.
5. Prob sıcaklık sınırını doğrulayın: MAX6675 entegresi yüksek sıcaklık okuma kabiliyetine sahip olsa da birlikte gelen termokupl probun kablo, izolasyon ve metal kılıf sıcaklık limiti ayrıca kontrol edilmelidir.
6. Gürültü kaynaklarından uzak tutun: Termokupl sinyali çok düşük seviyeli olduğu için motor, röle, kontaktör, rezistans sürücü, inverter ve güç kablolarından uzak bağlantı yapılmalıdır.
7. Uzun kabloda uygun termokupl uzatma kablosu kullanın: Normal bakır kablo ile gelişigüzel uzatma ölçüm hatasına neden olabilir. Uzatma gerekiyorsa K tipi termokupl uzatma kablosu tercih edilmelidir.
8. Yazılımda hata kontrolü ekleyin: Açık termokupl, kopuk prob veya bağlantı hatası durumları yazılım tarafında kontrol edilmelidir.
9. Ölçüm hızını doğru yorumlayın: MAX6675 hızlı analog sensör gibi sürekli anlık veri vermez; dönüşüm süresi nedeniyle okuma periyodu uygun seçilmelidir.

MAX6675 ile DS18B20 Arasındaki Fark Nedir?

MAX6675 K tipi termokupl sensör, yüksek sıcaklık ölçümü için kullanılır. Fırın, rezistans, sıcak yüzey, metal parça, proses hattı ve yüksek sıcaklık ortamlarında K tipi termokupl prob ile ölçüm yapılmasını sağlar.

DS18B20 ise daha düşük sıcaklık aralıklarında, su geçirmez prob uygulamalarında, ortam veya sıvı sıcaklığı ölçümlerinde tercih edilen dijital sıcaklık sensörüdür. Yüksek sıcaklık ölçümü gerekiyorsa MAX6675 + K tipi termokupl; düşük/orta sıcaklık ve su geçirmez ölçüm gerekiyorsa DS18B20 daha uygun olabilir.

MAX6675 ile MAX31855 Arasındaki Fark Nedir?

MAX6675, K tipi termokupllar için yaygın kullanılan, SPI uyumlu ve 12-bit çözünürlüklü bir termokupl dijital dönüştürücü modülüdür. Arduino projelerinde basit yüksek sıcaklık ölçümü için sık tercih edilir.

MAX31855 tabanlı modüller ise daha yeni nesil termokupl dönüştürücü çözümleri arasında yer alır ve bazı varyantlarda farklı termokupl tipleri veya daha gelişmiş hata algılama özellikleri sunabilir. Basit K tipi termokupl ölçüm projelerinde MAX6675 yeterli olabilir; daha gelişmiş endüstriyel ölçüm veya farklı termokupl tipi gereksinimlerinde MAX31855 / MAX31856 gibi alternatifler değerlendirilebilir.

Termokupl Sensör ile NTC Sensör Arasındaki Fark Nedir?

Termokupl sensörler, iki farklı metalin birleşim noktasında sıcaklığa bağlı gerilim oluşması prensibiyle çalışır ve yüksek sıcaklık ölçümlerinde tercih edilir. K tipi termokupl problar, doğru prob seçimiyle fırın ve sıcak yüzey ölçümlerinde kullanılabilir.

NTC sensörler ise sıcaklığa bağlı direnç değişimi gösteren termistörlerdir. Düşük maliyetli ve basit devrelerle okunabilirler, ancak yüksek sıcaklık ve geniş ölçüm aralığı gerektiren uygulamalarda termokupl kadar uygun olmayabilirler. Hassasiyet, ölçüm aralığı, tepki süresi ve ortam koşulları sensör seçiminde birlikte değerlendirilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu MAX6675 K tipi termokupl sıcaklık sensörü, Arduino Uno, Arduino Nano, Arduino Mega, Arduino Pro Micro, ESP32, ESP8266, NodeMCU, STM32, Raspberry Pi, Raspberry Pi Pico, OLED/LCD ekranlar, röle kartları, SSR röleler, fan kontrol devreleri, ısıtıcı kontrol sistemleri, breadboard, jumper kablolar ve veri kayıt projeleriyle birlikte kullanılabilir. Yüksek sıcaklık kontrolünde ısıtıcı, rezistans veya şebeke yükleri kontrol edilecekse uygun röle, SSR, sigorta, muhafaza ve elektrik güvenliği önlemleri kullanılmalıdır.

Teknik Referans

MAX6675 entegresi, K tipi termokupl çıkışını soğuk nokta kompanzasyonlu 12-bit dijital veriye dönüştüren SPI uyumlu bir termokupl dönüştürücüdür. Ölçüm doğruluğu; termokupl prob tipi, prob montajı, kart ortam sıcaklığı, termal gradyan, elektriksel gürültü, kablo uzunluğu ve yazılım okuma periyodu gibi faktörlerden etkilenir. Detaylı entegre verileri için
MAX6675 resmi datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

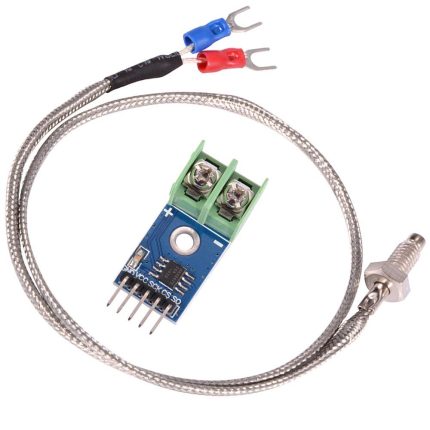

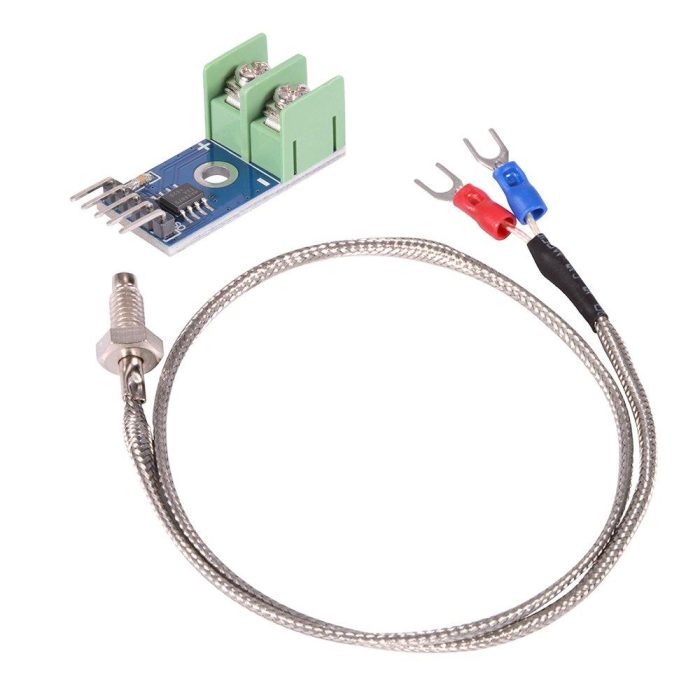

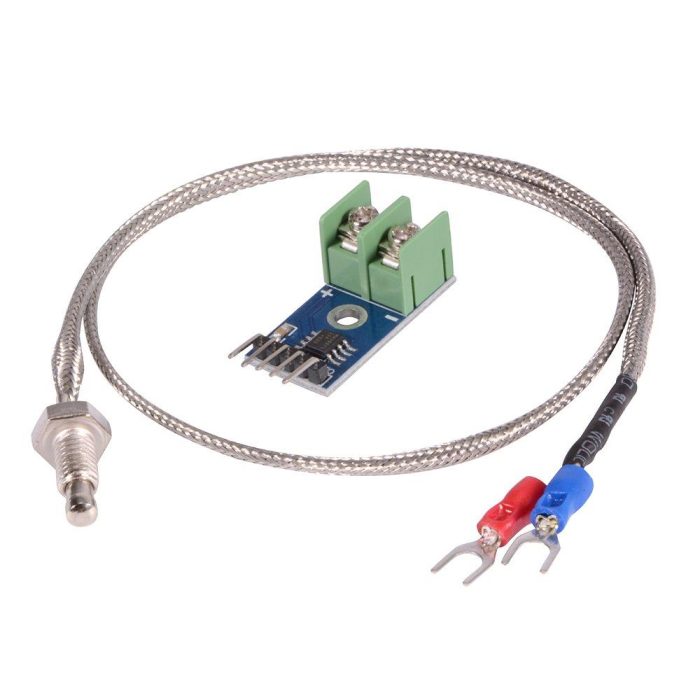

• 1 x MAX6675 K Tipi Termokupl Ölçüm Modülü

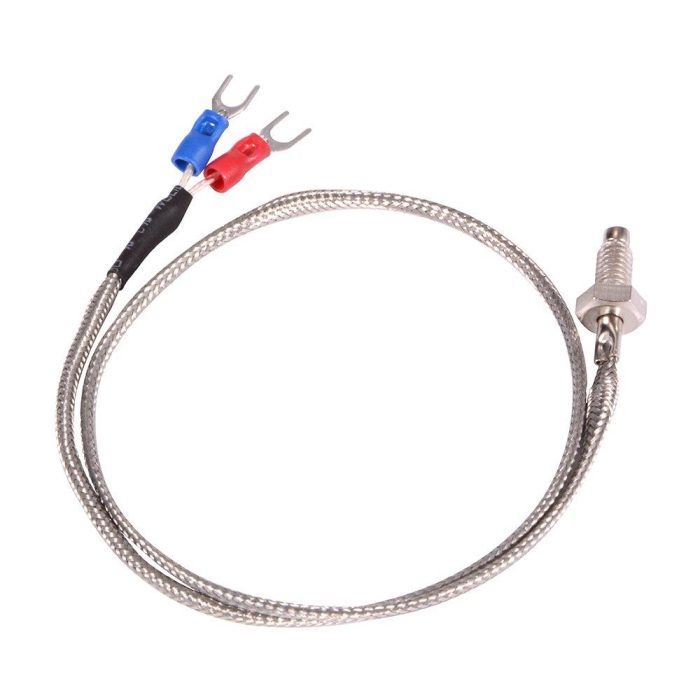

• 1 x K Tipi Termokupl Prob

Sık Sorulan Sorular

MAX6675 K Tipi Termokupl Sensör nedir?

MAX6675 K Tipi Termokupl Sensör, K tipi termokupl probdan gelen sıcaklık sinyalini soğuk nokta kompanzasyonlu dijital SPI verisine dönüştüren sıcaklık ölçüm modülüdür.

Hangi termokupl tipiyle çalışır?

Bu modül K tipi termokupl problarla çalışmak için tasarlanmıştır.

Çalışma gerilimi kaç volttur?

Kaynak ürün bilgilerinde ve entegre datasheet değerlerinde çalışma gerilimi 3.0V-5.5V DC aralığında belirtilmiştir.

Arduino ile kullanılabilir mi?

Evet. Arduino ile SCK, CS ve SO/DO pinleri üzerinden SPI uyumlu bağlantı yapılarak sıcaklık verisi okunabilir.

ESP32 veya ESP8266 ile kullanılabilir mi?

Evet. 3.3V lojik seviyesine sahip ESP32 ve ESP8266 kartlarıyla kullanılabilir. Besleme ve SPI sinyal seviyesi bağlantı öncesinde kontrol edilmelidir.

Ölçüm aralığı nedir?

Kaynak ürünlerde K tipi termokupl ile 0-800°C arası ölçüm bilgisi yer alır. MAX6675 entegre datasheet seviyesinde +1024°C’ye kadar okuma kabiliyeti bulunur; pratik sınır kullanılan prob ve uygulama koşullarına bağlıdır.

0.25°C hassasiyet ne anlama gelir?

0.25°C değeri sıcaklık okuma çözünürlüğünü ifade eder. Gerçek doğruluk; prob kalitesi, montaj, ortam sıcaklığı, kalibrasyon ve elektriksel gürültü gibi faktörlere bağlıdır.

Kartı fırının içine koyabilir miyim?

Hayır. Modül kartı yüksek sıcaklık ortamına konulmamalıdır. Yalnızca termokupl prob ucu ölçüm noktasına yerleştirilmeli, MAX6675 kartı elektronik devre tarafında güvenli sıcaklıkta kalmalıdır.

Termokupl bağlantısı koparsa algılar mı?

MAX6675 entegresi açık termokupl algılama özelliğine sahiptir. Yazılım tarafında bu hata durumu kontrol edilmelidir.

DS18B20 yerine kullanılabilir mi?

Yüksek sıcaklık ölçümü gerekiyorsa MAX6675 + K tipi termokupl tercih edilebilir. Düşük/orta sıcaklık, su geçirmez sıvı ölçümü veya basit ortam ölçümü için DS18B20 daha uygun olabilir.
