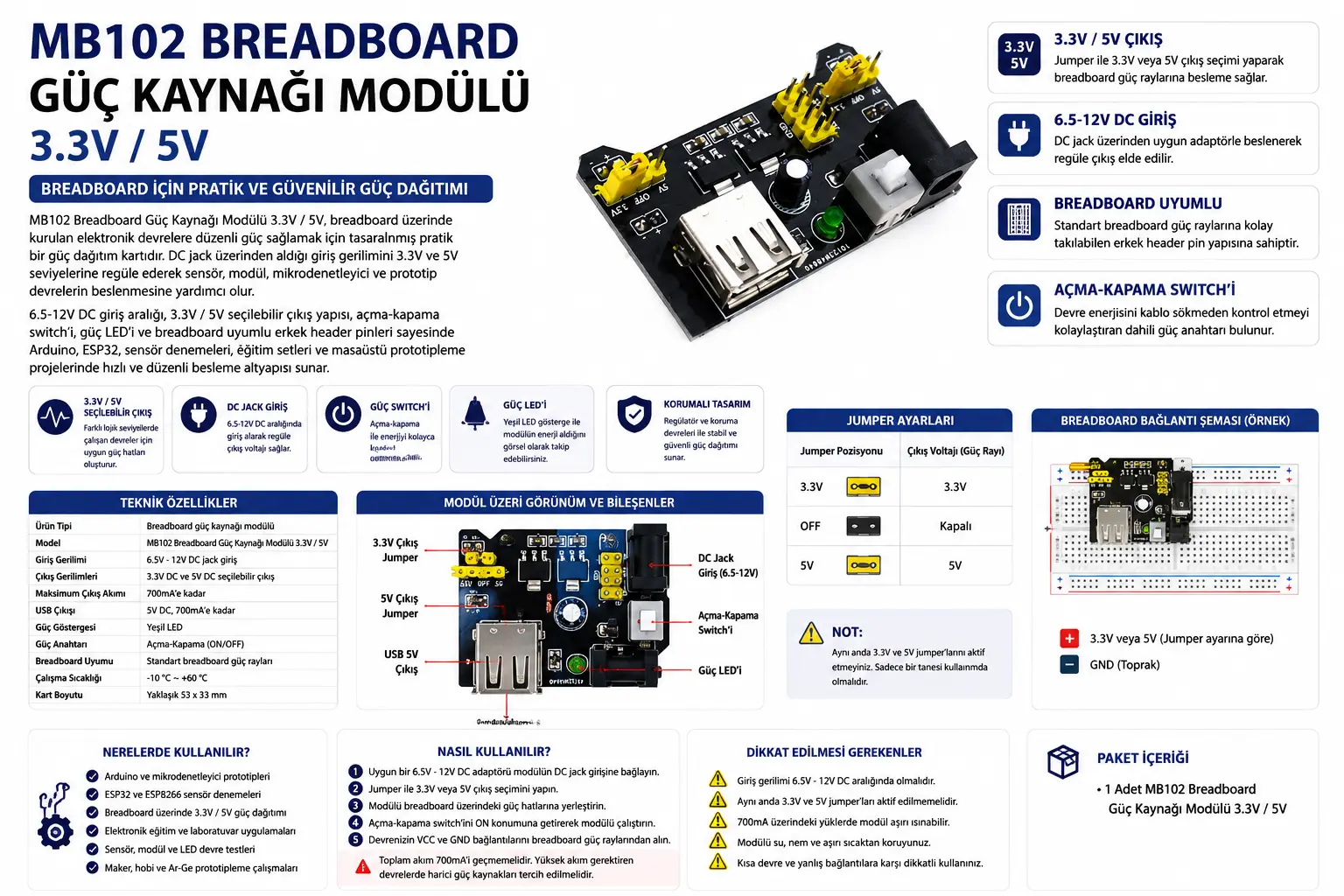

MB-102 3.3V 5V Breadboard Güç Kaynağı Modülü

Neden MB102 Breadboard Güç Kaynağı Modülü Tercih Edilmeli?

MB102 breadboard güç kaynağı modülü, breadboard üzerinde devre kurarken güç bağlantılarını daha düzenli, erişilebilir ve kontrol edilebilir hale getirir. Adaptör veya USB besleme ile gelen gücü breadboard güç raylarına aktararak sensör ve modüllerin hızlı şekilde test edilmesini sağlar.

Özellikle 3.3V ve 5V lojik seviyesine sahip bileşenlerin aynı prototipleme ortamında kullanıldığı projelerde avantaj sağlar. Jumper ayarlarıyla breadboard güç hatlarının hangi voltajla besleneceği seçilebilir. Bu yapı, Arduino, ESP32, ESP8266, sensör kartları ve temel elektronik deneylerinde pratik kullanım sunar.

Öne Çıkan Özellikler

• MB102 breadboard uyumlu yapı: Standart breadboard güç raylarına kolayca takılarak düzenli güç dağıtımı sağlar.
• 3.3V ve 5V çıkış seçenekleri: Farklı lojik seviyelerde çalışan sensör, modül ve mikrodenetleyici projelerinde kullanılabilir.
• 6.5-12V DC jack giriş: Uygun DC adaptörle modül beslenebilir ve regüle çıkış alınabilir.
• Seçilebilir güç rayları: Jumper ayarlarıyla breadboard güç hatları 3.3V, 5V veya kapalı konuma alınabilir.
• Açma-kapama switch’i: Devreye enerji vermek veya enerjiyi kesmek için pratik kontrol sağlar.
• Güç LED’i: Modülün enerji aldığını görsel olarak takip etmeyi kolaylaştırır.
• 700mA’e kadar akım desteği: Düşük ve orta güçte prototip devrelerde kullanılabilir.
• Arduino ve sensör projeleri için uygundur: Breadboard üzerinde hızlı test, eğitim ve hobi uygulamalarında pratik bir besleme çözümüdür.

Nerelerde Kullanılır?

MB102 3.3V / 5V breadboard güç modülü, breadboard üzerinde kurulan düşük voltajlı elektronik devrelerde besleme ihtiyacını karşılamak için kullanılır. Özellikle prototipleme sürecinde adaptör, jumper ve güç rayı bağlantılarını daha düzenli hale getirir.

MB102 Breadboard Güç Kaynağı Modülü Ne İşe Yarar?

MB102 breadboard güç kaynağı modülü, breadboard üzerinde kurulan devrelere 3.3V veya 5V regüle besleme sağlamak için kullanılır. Modül, DC jack üzerinden alınan giriş voltajını regüle ederek breadboard güç raylarına aktarır. Böylece devredeki sensörler, entegreler, mikrodenetleyici modülleri ve düşük güçlü bileşenler daha düzenli şekilde beslenebilir.

Prototipleme sırasında güç bağlantılarını elle farklı noktalara taşımak yerine MB102 modül üzerinden breadboard rayları doğrudan kullanılabilir. Bu sayede kablolama daha sade olur, güç hattı yönetimi kolaylaşır ve devre testleri daha kontrollü yapılabilir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Giriş voltajını doğru seçin: DC jack üzerinden kullanımda 6.5V – 12V aralığında uygun adaptör tercih edilmelidir.
2. Jumper ayarlarını kontrol edin: Breadboard güç raylarına 3.3V mu yoksa 5V mu verileceği jumper konumlarıyla belirlenmelidir.
3. Lojik seviyeyi doğrulayın: 3.3V çalışan ESP32, ESP8266 ve bazı sensörler 5V ile beslenmemelidir.
4. Akım ihtiyacını hesaplayın: Modül 700mA’e kadar çıkış sağlayabilir; bağlı devrenin toplam akım ihtiyacı bu sınırı aşmamalıdır.
5. Yüksek akımlı yük bağlamayın: Motor, pompa, röle bobini, ısıtıcı veya yüksek güçlü LED doğrudan bu modülden beslenmemelidir.
6. Isınmayı kontrol edin: Giriş voltajı yükseldikçe ve yük akımı arttıkça regülatör üzerinde ısı oluşabilir. Uzun süreli kullanımda sıcaklık takip edilmelidir.
7. Polariteye dikkat edin: DC jack veya harici besleme bağlantılarında ters polarite uygulanmamalıdır.

MB102 Güç Modülü ile Adaptör Kullanımı Arasındaki Fark Nedir?

Standart adaptör tek başına belirli bir DC gerilim sağlar; ancak breadboard üzerinde bu gerilimi düzenli şekilde güç raylarına dağıtmak için ek kablolama gerekir. MB102 breadboard güç kaynağı modülü ise breadboard üzerine takılarak 3.3V ve 5V çıkışları doğrudan güç raylarına verir ve prototipleme sürecini daha pratik hale getirir.

Bu modül, adaptörün yerine geçen yüksek güçlü bir laboratuvar güç kaynağı değildir. Düşük akımlı elektronik devreler için güç dağıtım kolaylığı sağlar. Daha yüksek akım, hassas voltaj ayarı veya akım sınırlama gerektiren uygulamalarda ayarlanabilir laboratuvar tipi güç kaynağı veya uygun DC-DC regülatör tercih edilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu MB102 breadboard güç kaynağı modülü, MB102 breadboard, Arduino geliştirme kartları, ESP32 ve ESP8266 kartları, sensör modülleri, jumper kablolar, LED devreleri, entegre denemeleri ve prototipleme ekipmanlarıyla birlikte kullanılabilir. Projede kullanılacak bileşenlerin çalışma voltajı ve akım ihtiyacı mutlaka kontrol edilmelidir.

Teknik Referans

MB102 breadboard güç modülü, breadboard üzerinde 3.3V ve 5V güç rayları oluşturmak için kullanılan pratik bir prototipleme güç kartıdır. Kullanım sırasında giriş voltajı, çıkış akımı, jumper seçimi ve bağlı devrenin güç tüketimi dikkatle kontrol edilmelidir.

Kimler İçin Uygun?

Paket İçeriği

• 1 x MB102 Breadboard Güç Kaynağı Modülü 3.3V / 5V

Sık Sorulan Sorular

MB102 Breadboard Güç Kaynağı Modülü nedir?

MB102 Breadboard Güç Kaynağı Modülü, breadboard üzerinde kurulan elektronik devrelere 3.3V veya 5V regüle besleme sağlamak için kullanılan prototipleme güç kartıdır.

MB102 güç modülü hangi voltajları verir?

Modül, jumper ayarına göre 3.3V DC veya 5V DC çıkış sağlayabilir.

Giriş voltajı kaç volt olmalıdır?

DC jack üzerinden kullanımda 6.5V – 12V aralığında uygun DC adaptör tercih edilmelidir.

MB102 modül kaç amper verebilir?

Ürün 700mA’e kadar akım verebilir. Bağlanacak devrenin toplam akım ihtiyacı bu değeri aşmamalıdır.

Arduino projelerinde kullanılabilir mi?

Evet. Arduino, sensör, LED, entegre ve düşük güçlü prototip devrelerin breadboard üzerinde beslenmesi için kullanılabilir.

ESP32 veya ESP8266 ile kullanılabilir mi?

Evet. Ancak ESP32 ve ESP8266 gibi 3.3V lojik seviyeli kartlarda jumper ayarının ve besleme voltajının doğru seçildiğinden emin olunmalıdır.

Motor veya servo beslemek için uygun mu?

Genellikle önerilmez. Motor, servo, pompa ve yüksek akımlı yükler için ayrı ve uygun kapasiteli güç kaynağı kullanılmalıdır.

Jumper ayarları neden önemlidir?

Jumper ayarları breadboard güç raylarına 3.3V mu yoksa 5V mu verileceğini belirler. Yanlış seçim, düşük voltajlı sensör veya mikrodenetleyicilere zarar verebilir.
