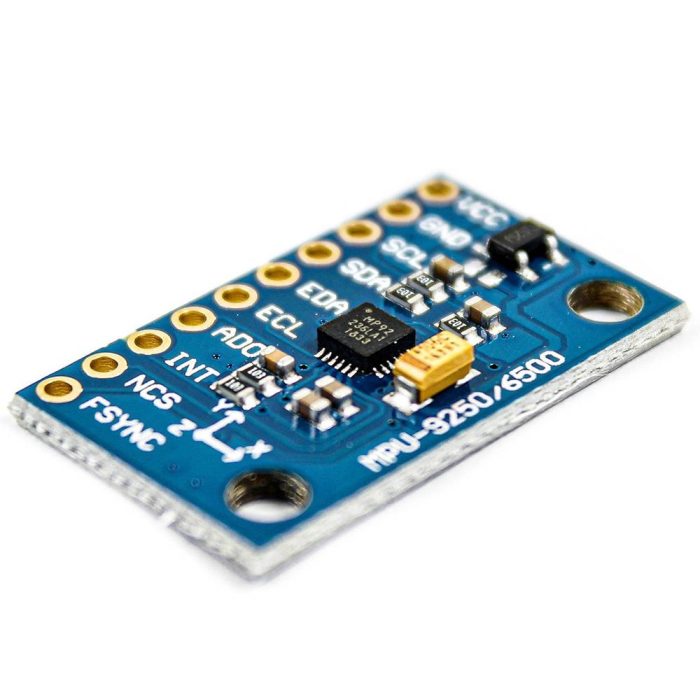

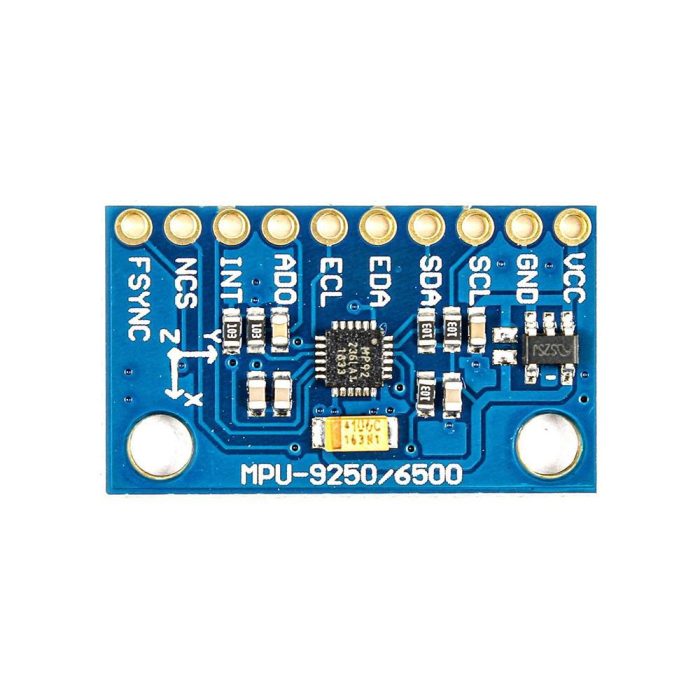

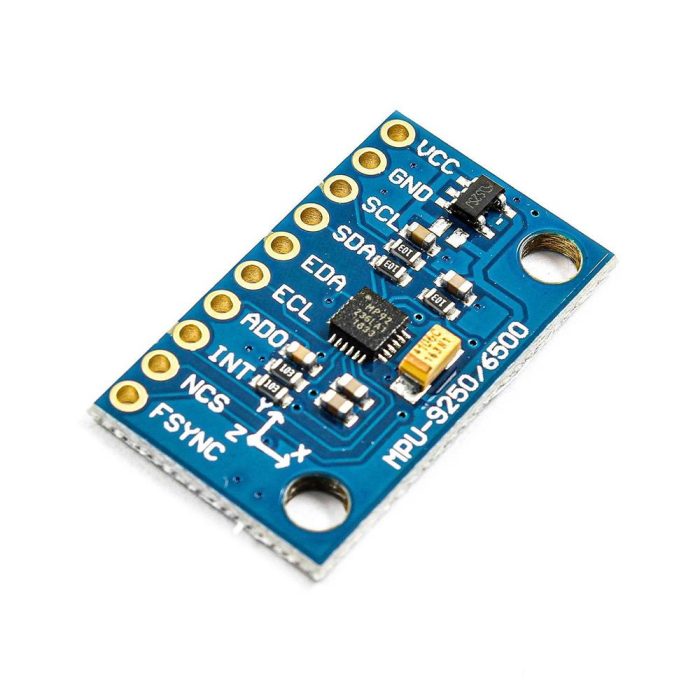

MPU9250 9-Eksen Gyro / İvmeölçer / Manyetometre Sensör Modülü (9DOF IMU)
MPU9250 tabanlı bu modül, tek pakette 3 eksen ivmeölçer, 3 eksen jiroskop ve 3 eksen manyetometre barındıran 9 serbestlik dereceli (9DOF) bir hareket takip sensörüdür. Aynı zamanda gömülü DMP (Digital Motion Processor) ve sıcaklık sensörü içerir. RC/FPV sistemlerinden otonom robotlara, GPS navigasyonundan VR/oyun kontrolcülerine kadar geniş bir uygulama yelpazesi için tasarlanmıştır.
Modül üzerinde 3.3V LDO regülatör, I2C seviye çevirici, gerekli pull-up/pull-down dirençleri ve güç LED’i bulunduğundan, 5V seviyeli Arduino kartları ile doğrudan kullanılabilir.
Öne Çıkan Faydalar
- 9DOF IMU: 3 eksen ivme + 3 eksen gyro + 3 eksen manyetometre tek modülde.
- Geniş Ölçüm Aralıkları: ±2/4/8/16g ivme, ±250/500/1000/2000°/s gyro, ±4800µT manyetik alan.
- Entegre Güç ve Seviye Yönetimi: Onboard 3.3V regülatör ve I2C lojik seviye çevirici.
- DMP Desteği: Hareket işleme görevlerinin bir kısmını sensör tarafına offload edebilme (uygun kütüphanelerle).
- FPV/Robot Uyumlu: Dahili filtreler ile motor ve yüksek akım kaynaklı gürültüye karşı dayanıklı tasarım.
Teknik Özellikler
| Ürün Tipi | 9-Eksen IMU (İvmeölçer + Gyro + Manyetometre) |
| İvmeölçer Aralığı | ±2 / ±4 / ±8 / ±16 g |
| Jiroskop Aralığı | ±250 / ±500 / ±1000 / ±2000 °/s |
| Manyetik Alan Aralığı | ±4800 µT (AK8963) |
| Serbestlik Derecesi | 9 DOF |
| Arayüz | I2C (varsayılan adres 0x68; AD0 HIGH iken 0x69) |
| Besleme | 5 V üzerinden (onboard 3.3V LDO); 3.3 V besleme için regülatör bypass jumper’ı köprülenebilir |
| Seviye Çevirici | Onboard logic level converter (I2C hatları için) |
| Hat Dirençleri | SDA, SCL, nCS üzerinde pull-up; FSYNC ve AD0 üzerinde pull-down |

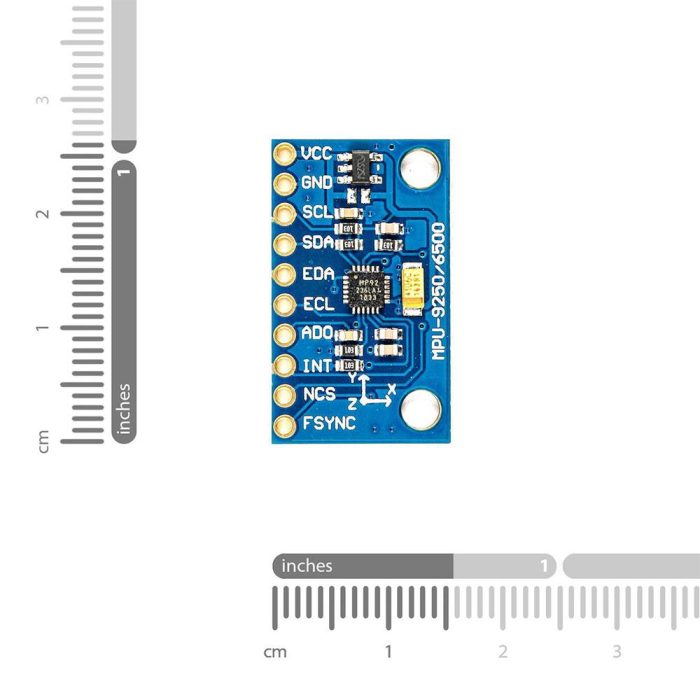

| Boyutlar | 25 × 15 × 3.5 mm (yaklaşık) |
| Ağırlık | ~5 g |
Bağlantı & Entegrasyon
- MCU Uyum: Arduino, STM32, ESP8266/ESP32, Raspberry Pi vb. I2C destekli denetleyicilerle kullanılabilir.
- Adres Seçimi: AD0 pini GND iken adres 0x68, HIGH seviyede 0x69 olarak okunur.
- Kütüphaneler: Birçok açık kaynak Arduino/STM32 kütüphanesi mevcuttur (ör. MPU6050/MPU9250 uyumlu DOF kütüphaneleri).
- Güç & Topraklama: Motor sürücülerine yakın kullanımlarda ortak toprak hattına ve düşük empedanslı güç dağıtımına dikkat edin.
Uygulama Alanları
- FPV, RC ve robotik denge/konum kontrol sistemleri
- GPS destekli navigasyon ve yön bulma (kompas + IMU füzyonu)
- Darbe/çarpışma algılama ve loglama
- Oyun ve sanal gerçeklik kontrolcüleri
- Hareketle tetiklenen fonksiyonlar, güç tasarrufu senaryoları
- Titreşim izleme ve kompanzasyon
- Serbest düşme algılama
Kullanım Notları (Kritik)
- Manyetometre Kalibrasyonu: Doğru başlık/kompas ölçümleri için “8 çizme” hareketiyle hard/soft iron kalibrasyonu yapılması önerilir.
- Montaj Yönü: Modül üzerindeki eksen işaretlerini (X, Y, Z) gerçek mekanik eksenlerinizle hizalayın; sensör füzyonu algoritmalarında referans olarak kullanılır.
- Gürültü & Filtreleme: Yüksek titreşim ve motor parazitli ortamlarda DMP veya sensör füzyon kütüphanelerindeki düşük geçiren filtre ayarlarını optimize edin.
- Besleme Seçimi: 3.3 V ile beslenecekse regülatör bypass jumperının uygun şekilde köprülendiğinden emin olun; aksi halde çift regülasyon performansı düşürebilir.
Paket İçeriği
- 1 × MPU9250 9-Eksen Attitude Gyro İvmeölçer Manyetometre Sensör Modülü
- 1 × Erkek Header
