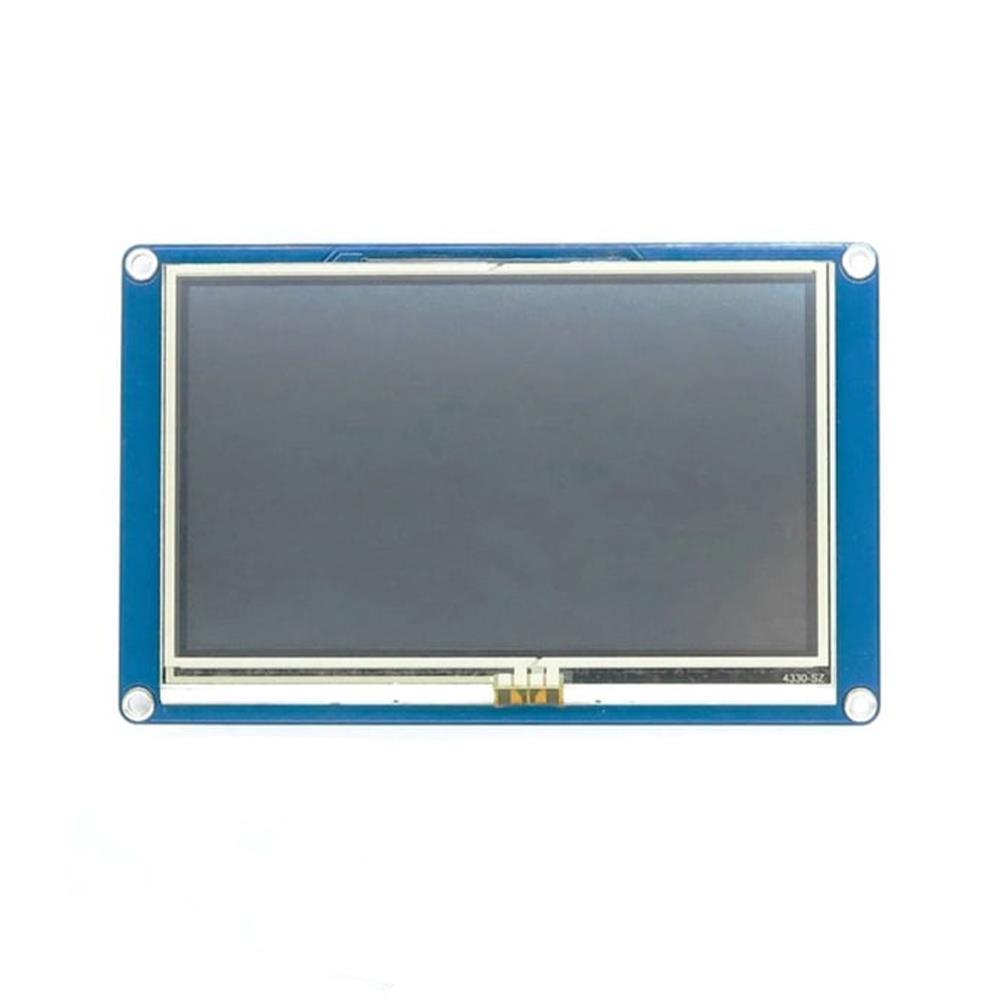

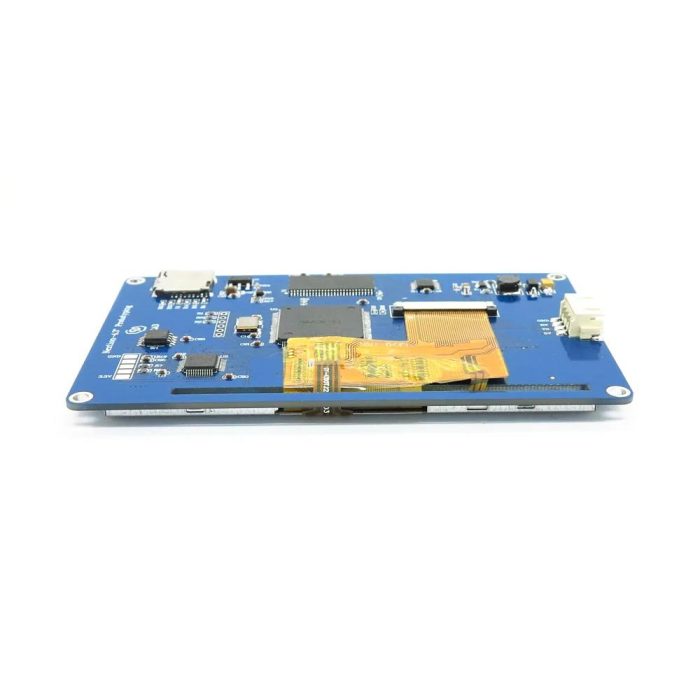

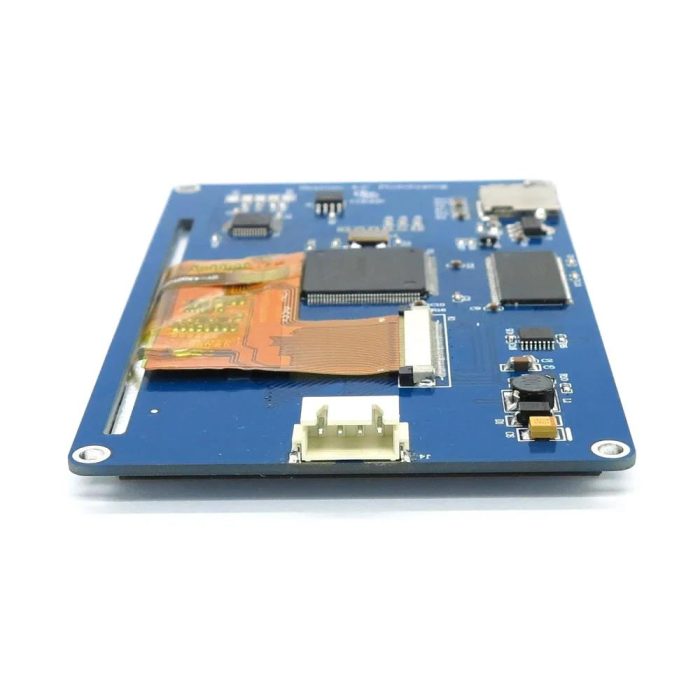

Nextion NX4827T043 4.3 inch TFT LCD HMI Akıllı Dokunmatik Ekran

Neden Nextion NX4827T043 HMI Ekran Tercih Edilmeli?

Nextion NX4827T043 HMI ekran, arayüz tasarımı ile mikrodenetleyici yazılımını birbirinden ayırmak isteyen geliştiriciler için avantaj sağlar. Geleneksel TFT ekranlarda her buton, metin, grafik ve dokunma işlemi mikrodenetleyici tarafında çizdirilir. Nextion yapısında ise arayüz tasarımı ekranın kendi hafızasına yüklenir ve mikrodenetleyici yalnızca seri komutlarla ekranı yönetir.

Bu yapı, Arduino, ESP32, STM32 ve benzeri kontrol kartlarında işlem yükünü azaltmaya yardımcı olur. Projede sıcaklık, nem, motor durumu, enerji bilgisi, üretim verisi, sayaç, alarm, menü veya ayar ekranı gösterilecekse Nextion Editor üzerinde arayüz hazırlanabilir ve kontrol kartıyla UART üzerinden haberleşen daha düzenli bir HMI sistemi kurulabilir.

Öne Çıkan Özellikler

• 4.3 inç TFT LCD ekran: Geniş ve okunabilir kullanıcı arayüzü oluşturmak için uygun ekran boyutu sunar.
• 480 x 272 piksel çözünürlük: HMI butonları, menüler, ikonlar, göstergeler ve grafik alanları için yeterli çözünürlük sağlar.
• RGB 65K renk desteği: Renkli ve modern arayüz tasarımları oluşturulabilir.
• 4 telli rezistif dokunmatik panel: Kullanıcıdan doğrudan dokunmatik giriş alınabilir.
• 16M Flash bellek: Kullanıcı arayüz kodu, görseller ve proje verileri için dahili depolama alanı sunar.
• 3584 Byte RAM: Basic Series Nextion HMI projeleri için dahili çalışma belleği sağlar.
• TTL seri arayüz: 4 pinli bağlantı üzerinden mikrodenetleyici ile UART haberleşmesi kurulabilir.
• MicroSD kart yuvası: Firmware, HMI dosyası ve arayüz yükleme işlemleri için FAT32 formatlı microSD kart desteği bulunur.
• 0-230 nit parlaklık ayarı: Ekran parlaklığı uygulama ihtiyacına göre yazılımsal olarak ayarlanabilir.
• Nextion Editor desteği: WYSIWYG arayüz editörüyle buton, metin, kaydırıcı, gösterge, grafik ve menü tasarımları hazırlanabilir.

Nerelerde Kullanılır?

Nextion NX4827T043 4.3 inch HMI ekran, cihaz kontrolü ve görselleştirme gereken projelerde kullanılır. Mikrodenetleyici tabanlı sistemlerde kullanıcıdan dokunmatik giriş almak, sistem durumunu göstermek ve ayar menüleri oluşturmak için tercih edilebilir.

Nextion NX4827T043 Ne İşe Yarar?

Nextion NX4827T043, insan ile cihaz, makine, proses veya uygulama arasında dokunmatik kontrol ve görselleştirme arayüzü oluşturur. Kullanıcı ekrandaki butonlara dokunarak sistemde işlem başlatabilir, ayar değiştirebilir, veri görüntüleyebilir veya menüler arasında gezebilir.

Arayüz tasarımı Nextion Editor ile hazırlanır. Tasarlanan HMI dosyası microSD kart üzerinden ekrana yüklenebilir. Mikrodenetleyici tarafında ise UART seri haberleşme kullanılarak ekrana komut gönderilir veya ekrandan gelen dokunma/olay verileri okunur. Bu sayede ekran çizimi ve dokunmatik arayüz yönetimi mikrodenetleyicinin ana işlem yükünü önemli ölçüde azaltabilir.

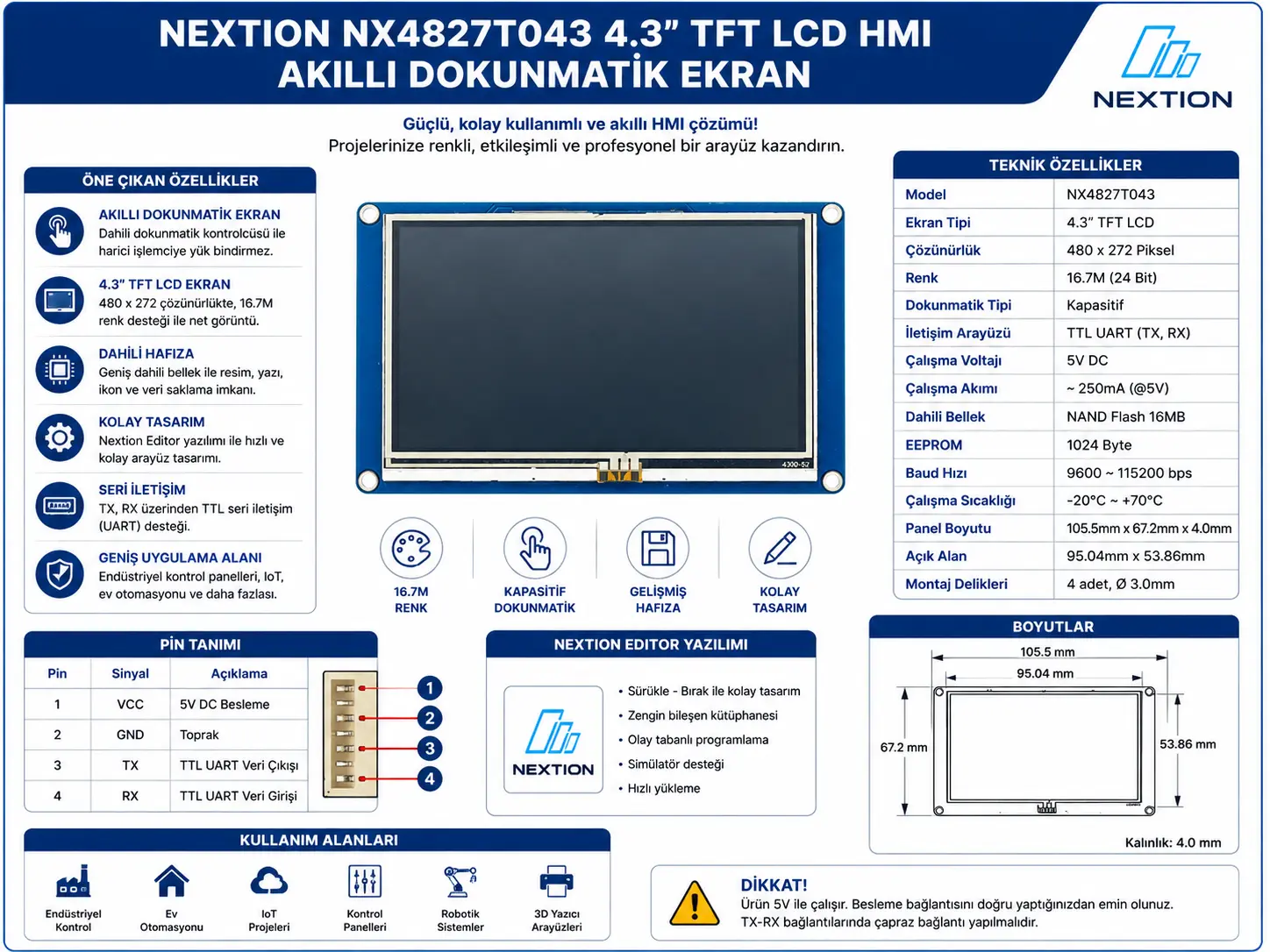

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 5V güç kaynağı kullanın: Ekran 4.75V – 7V DC aralığında çalışsa da 5V besleme önerilir. Kararlı çalışma için 5V 500mA veya daha güçlü bir besleme tercih edilmelidir.
2. Arduino 5V pininden beslemeye dikkat edin: Ekranın akım ihtiyacı bazı geliştirme kartlarının 5V pin kapasitesini aşabilir. Özellikle parlaklık yüksekken harici 5V güç kaynağı daha güvenli olabilir.
3. UART bağlantısını doğru yapın: Nextion TX pini mikrodenetleyicinin RX pinine, Nextion RX pini mikrodenetleyicinin TX pinine bağlanmalıdır. GND hattı ortak referans olarak kullanılmalıdır.
4. Lojik seviyeleri kontrol edin: Nextion seri arayüzü TTL seviyesinde çalışır. 3.3V kontrol kartlarında bağlantı yapılmadan önce TX/RX seviye uyumluluğu kontrol edilmelidir.
5. microSD kartı doğru hazırlayın: HMI dosyası yükleme için FAT32 formatlı, desteklenen kapasitede microSD kart kullanılmalıdır. Dosya adı ve yükleme adımları Nextion dokümantasyonuna uygun olmalıdır.
6. Nextion Editor ile tasarım yapın: Ekran arayüzü Nextion Editor üzerinde hazırlanmalı, sayfalar, butonlar, metin alanları ve olay komutları doğru tanımlanmalıdır.
7. Seri haberleşme hızını eşleştirin: Mikrodenetleyici yazılımındaki baudrate değeri ile Nextion ekran ayarı uyumlu olmalıdır. Aksi halde komutlar doğru çalışmayabilir.
8. Dokunmatik paneli mekanik baskıdan koruyun: Rezistif dokunmatik panel aşırı baskı, keskin cisim ve hatalı montajdan zarar görebilir.
9. Endüstriyel kullanımda muhafaza kullanın: Pano veya saha uygulamalarında ekranın mekanik darbe, toz, nem ve elektriksel gürültüden korunması için uygun ön panel ve muhafaza tercih edilmelidir.

Nextion HMI Ekran ile Standart TFT Ekran Arasındaki Fark Nedir?

Nextion HMI ekran, kendi arayüz editörü ve dahili işlem yapısı bulunan akıllı bir ekran modülüdür. Arayüz bileşenleri ekranda saklanır ve mikrodenetleyici ekranı seri komutlarla kontrol eder. Bu yapı, mikrodenetleyici tarafında grafik çizim yükünü azaltır.

Standart TFT ekranlarda ise çizgi, yazı, görsel, buton ve dokunmatik olayların büyük bölümü mikrodenetleyici tarafından yönetilir. Bu daha fazla kod, daha fazla pin ve daha yüksek işlem yükü anlamına gelebilir. Hızlı HMI geliştirme, menülü kontrol paneli ve cihaz arayüzü için Nextion ekranlar daha pratik bir çözüm sunar.

Nextion NX4827T043 ile 128×64 OLED Ekran Arasındaki Fark Nedir?

128×64 OLED ekranlar küçük boyutlu veri gösterimi için uygundur. Sıcaklık, nem, saat, sayaç veya birkaç satır metin göstermek için pratik ve düşük güç tüketimli çözümler sunar.

Nextion NX4827T043 ise çok daha büyük ekran alanı, renkli TFT yapı, dokunmatik giriş ve HMI arayüz tasarımı imkanı sunar. Kullanıcıdan dokunmatik komut alınacak, menü yapısı kurulacak veya grafiksel cihaz kontrol paneli oluşturulacaksa Nextion ekran daha uygun bir tercihtir.

Nextion NX4827T043 Hangi Ürünlerle Birlikte Kullanılır?

Bu Nextion NX4827T043 4.3 inch TFT LCD HMI akıllı dokunmatik ekran, Arduino Uno, Arduino Mega, Arduino Nano, ESP32, ESP8266, STM32, Raspberry Pi, Raspberry Pi Pico, PIC, AVR, röle kartları, sensör modülleri, motor sürücüler, güç kaynakları, TTL USB dönüştürücüler, jumper kablolar ve otomasyon devreleriyle birlikte kullanılabilir. Kontrol kartının UART pinleri, lojik seviyesi ve besleme kapasitesi bağlantı öncesinde kontrol edilmelidir.

Teknik Referans

Nextion NX4827T043 modeli; 4.3 inç, 480 x 272 çözünürlük, rezistif dokunmatik panel, 16MB Flash, 3584 Byte SRAM ve TTL seri haberleşme özelliklerine sahip Basic Series HMI ekran sınıfındadır. Detaylı teknik bilgi, yazılım araçları ve komut seti için
Nextion NX4827T043 resmi ürün sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Nextion NX4827T043 4.3 inch TFT LCD HMI Akıllı Dokunmatik Ekran

Sık Sorulan Sorular

Nextion NX4827T043 nedir?

Nextion NX4827T043, 4.3 inç boyutunda, 480 x 272 çözünürlüklü, rezistif dokunmatik panelli, TTL seri haberleşmeli akıllı HMI TFT LCD ekran modülüdür.

Bu ekran kaç inçtir?

Nextion NX4827T043 modeli 4.3 inç ekran boyutuna sahiptir.

Çözünürlüğü nedir?

Ekran çözünürlüğü 480 x 272 pikseldir.

Dokunmatik panel tipi nedir?

Bu model 4 telli rezistif dokunmatik panel / RTP yapısına sahiptir.

Arduino ile kullanılabilir mi?

Evet. Arduino ile TX/RX seri haberleşme pinleri üzerinden kullanılabilir. Arayüz tasarımı Nextion Editor ile hazırlanır.

ESP32 veya ESP8266 ile kullanılabilir mi?

Evet. ESP32 ve ESP8266 gibi UART destekli kartlarla kullanılabilir. Besleme kapasitesi ve lojik seviye uyumluluğu bağlantı öncesinde kontrol edilmelidir.

Kaç volt ile çalışır?

Çalışma voltajı 4.75V – 7V DC aralığındadır. Uygulamada 5V besleme önerilir.

Harici güç kaynağı gerekir mi?

Kararlı çalışma için 5V 500mA veya daha güçlü bir besleme kullanılması önerilir. Geliştirme kartının 5V pininden besleme her projede yeterli olmayabilir.

HMI dosyası nasıl yüklenir?

Nextion Editor ile hazırlanan HMI dosyası FAT32 formatlı microSD karta kopyalanarak ekrana yüklenebilir. Yükleme adımları Nextion dokümantasyonuna uygun yapılmalıdır.

Bu ekran SPI TFT ekran gibi kullanılabilir mi?

Hayır. Nextion NX4827T043 klasik SPI TFT ekran gibi doğrudan piksel çizdirme mantığıyla kullanılmaz. Ekran, TTL UART seri komutları ve Nextion Editor ile oluşturulan HMI arayüzü üzerinden çalışır.
