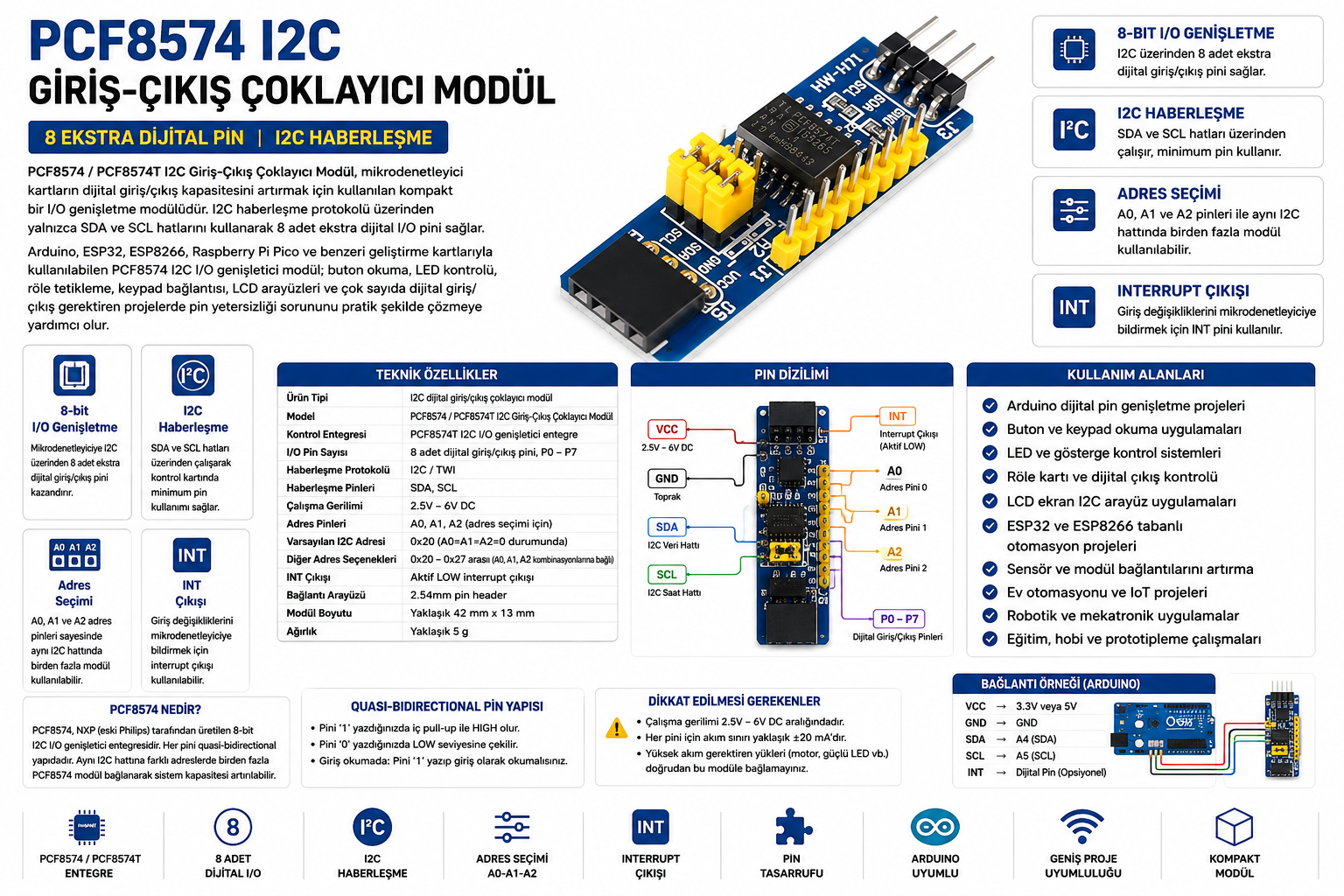

PCF8574 Arduino IO Genişletme I2C Giriş Çıkış Çoklayıcı Modül

Neden PCF8574 I2C Giriş-Çıkış Çoklayıcı Modül Tercih Edilmeli?

PCF8574 I2C giriş-çıkış çoklayıcı modül, dijital pin sayısı sınırlı olan mikrodenetleyici projelerinde hızlı ve düşük maliyetli bir genişleme çözümü sunar. Özellikle Arduino Nano, Arduino Uno, ESP8266 ve benzeri sınırlı pin sayısına sahip kartlarda LED, buton, röle, keypad veya dijital sensör sayısını artırmak için kullanılabilir.

Modülün en önemli avantajı, yalnızca iki I2C hattı üzerinden 8 adet ekstra dijital I/O pini sağlamasıdır. A0, A1 ve A2 adres seçim pinleri sayesinde aynı I2C hattına birden fazla PCF8574 modül bağlanabilir. Bu yapı, proje mimarisinde kablolamayı sadeleştirirken mikrodenetleyici pin kullanımını da optimize eder.

Öne Çıkan Özellikler

• PCF8574 / PCF8574T entegre yapısı: I2C üzerinden çalışan 8-bit dijital giriş/çıkış genişletici çözüm sunar.
• 8 adet ekstra dijital I/O: Mikrodenetleyiciye P0-P7 arasında 8 adet kullanılabilir dijital pin kazandırır.
• I2C haberleşme protokolü: SDA ve SCL hatları üzerinden kolay bağlantı sağlar.
• Adres seçilebilir yapı: A0, A1 ve A2 adres pinleri ile farklı I2C adresleri ayarlanabilir.
• Quasi-bidirectional pin mimarisi: PCF8574 pinleri klasik yön register yapısından farklı çalışan giriş/çıkış mantığına sahiptir.
• Interrupt çıkışı: Giriş pinlerinde değişiklik olduğunda mikrodenetleyiciye kesme sinyali göndermek için kullanılabilir.
• Arduino ve ESP uyumluluğu: Arduino IDE kütüphaneleriyle buton, LED, röle ve keypad uygulamalarında kullanılabilir.
• Pin tasarrufu sağlar: Çok sayıda dijital giriş/çıkış gerektiren projelerde kontrol kartı pinlerini verimli kullanmaya yardımcı olur.

Nerelerde Kullanılır?

PCF8574 I2C I/O genişletme modülü, mikrodenetleyicinin mevcut dijital pinlerinin yeterli olmadığı projelerde kullanılır. Özellikle çok sayıda buton, LED, röle veya dijital sinyal bağlantısı gerektiren sistemlerde pratik bir genişleme çözümüdür.

PCF8574 I2C Giriş-Çıkış Çoklayıcı Modül Ne İşe Yarar?

PCF8574 I2C giriş-çıkış çoklayıcı modül, mikrodenetleyicinin dijital pin sayısını artırmak için kullanılır. Ana kontrol kartı, I2C hattı üzerinden PCF8574 entegresine veri göndererek P0-P7 pinlerini çıkış olarak kontrol edebilir veya bu pinlerden gelen dijital giriş durumlarını okuyabilir.

Örneğin bir projede Arduino üzerindeki pinler LCD ekran, sensörler ve motor sürücüler tarafından kullanılmışsa, ek butonlar veya LED göstergeler için PCF8574 modülü eklenebilir. Böylece yalnızca iki haberleşme pini kullanılarak sistemin dijital giriş/çıkış kapasitesi genişletilmiş olur.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Besleme bağlantısını yapın: Modülün VCC pini kullanılacak lojik seviyeye uygun 3.3V veya 5V beslemeye, GND pini ortak toprak hattına bağlanmalıdır.
2. I2C hatlarını bağlayın: SDA ve SCL pinleri mikrodenetleyicinin I2C pinlerine bağlanmalıdır.
3. Adres seçimini kontrol edin: Aynı I2C hattında birden fazla PCF8574 kullanılacaksa A0, A1 ve A2 adres pinleri farklı kombinasyonlarda ayarlanmalıdır.
4. I2C adres çakışmasını önleyin: LCD I2C dönüştürücü, sensör veya başka I2C modüllerle aynı adres kullanılmamalıdır.
5. Quasi-bidirectional çalışma mantığını dikkate alın: PCF8574 pinleri klasik input/output yön register mantığıyla çalışan GPIO genişleticilerden farklıdır.
6. Yüksek akım çeken yükleri doğrudan bağlamayın: Motor, röle bobini, güçlü LED veya yüksek akım gerektiren yüklerde transistör, MOSFET, röle sürücü veya uygun ara devre kullanılmalıdır.
7. INT pinini opsiyonel kullanın: Buton veya keypad gibi giriş uygulamalarında INT pini mikrodenetleyici interrupt girişine bağlanarak daha verimli okuma yapılabilir.

PCF8574 ile MCP23017 Arasındaki Fark Nedir?

PCF8574, I2C üzerinden 8 adet dijital giriş/çıkış pini sağlayan basit ve ekonomik bir I/O genişletici entegredir. MCP23017 ise I2C üzerinden 16 adet GPIO sağlayan, yön registerları, pull-up kontrolü ve daha kapsamlı konfigürasyon seçenekleri sunan gelişmiş bir GPIO genişletici entegredir.

Basit buton, LED, keypad veya röle tetikleme uygulamalarında PCF8574 I2C giriş-çıkış çoklayıcı modül yeterli ve pratik bir çözüm olabilir. Daha fazla pin, daha detaylı GPIO kontrolü veya daha gelişmiş register yönetimi gereken projelerde MCP23017 gibi alternatifler değerlendirilebilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu PCF8574 I2C I/O genişletici modül, Arduino geliştirme kartları, ESP32 kartları, ESP8266 kartları, jumper kablolar, breadboard, buton modülleri, LED modülleri, keypadler, röle modülleri ve LCD ekran arayüzleriyle birlikte kullanılabilir. Projede kullanılacak tüm I2C cihazların adresleri kontrol edilmeli ve adres çakışması oluşmamalıdır.

Teknik Referans

PCF8574 entegresinin I2C haberleşme yapısı, adresleme mantığı, quasi-bidirectional port davranışı ve interrupt çıkışı hakkında daha detaylı bilgi için
Texas Instruments PCF8574 datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x PCF8574 / PCF8574T I2C Giriş-Çıkış Çoklayıcı Modül

Sık Sorulan Sorular

PCF8574 I2C Giriş-Çıkış Çoklayıcı Modül nedir?

PCF8574 I2C Giriş-Çıkış Çoklayıcı Modül, mikrodenetleyicilere I2C hattı üzerinden 8 adet ekstra dijital giriş/çıkış pini kazandıran I/O genişletme modülüdür.

PCF8574 modül Arduino ile kullanılabilir mi?

Evet. PCF8574 modül Arduino ile SDA ve SCL hatları üzerinden kullanılabilir. Uygun PCF8574 kütüphanesi veya Wire kütüphanesi ile giriş/çıkış kontrolü yapılabilir.

PCF8574 kaç adet ekstra pin sağlar?

PCF8574 modül P0-P7 arasında 8 adet ekstra dijital giriş/çıkış pini sağlar.

Aynı I2C hattına birden fazla PCF8574 bağlanabilir mi?

Evet. A0, A1 ve A2 adres pinleri farklı ayarlanarak aynı I2C hattında birden fazla PCF8574 modül kullanılabilir. PCF8574 için tipik adres aralığı 0x20-0x27 şeklindedir.

PCF8574 ile röle doğrudan sürülür mü?

Röle bobini doğrudan PCF8574 pinlerinden sürülmemelidir. Röle kontrolü için transistörlü sürücü devresi, hazır röle modülü veya uygun ara sürücü kullanılmalıdır.

PCF8574 giriş olarak kullanılabilir mi?

Evet. PCF8574 pinleri dijital giriş olarak kullanılabilir. Ancak quasi-bidirectional çalışma mantığı nedeniyle giriş okunacak pinlerin yazılımda doğru şekilde HIGH durumuna alınması gerekebilir.

PCF8574 ile PCF8574A aynı adresi mi kullanır?

Hayır. PCF8574 ve PCF8574A davranış olarak benzer olsa da I2C adres aralıkları farklıdır. PCF8574 tipik olarak 0x20-0x27, PCF8574A ise 0x38-0x3F aralığını kullanır.
