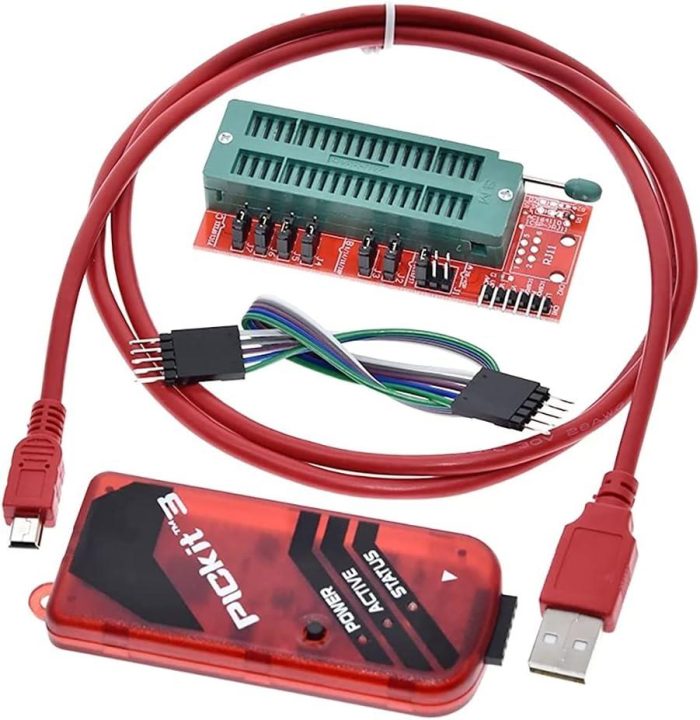

Pickit3 Pic Programlama Kartı ve Dip Çevirici Adaptör Kartı

Ürün İsmi: Pickit3 Pic Programlama Kartı ve Dip Çevirici Adaptör Kartı

Ürün Açıklaması:

Microchip PICkit 3 Pic Programlama Kartı, düşük maliyetli bir donanım hata ayıklayıcı ve programcı olarak tasarlanmıştır. Her bir çipte bulunan devre içi hata ayıklama mantığını kullanarak Flash bellekli mikrodenetleyicilerde etkili bir şekilde çalışır. Bu programlayıcı, düşük maliyeti ve minimum ek donanım gereksinimi ile hata ayıklama işlemlerini gerçekleştirmekte ve yeni programlamalarda hızlı bir performans sunmaktadır.

MPLAB PICkit 3, MPLAB X Tümleşik Geliştirme Ortamı’nın (IDE) grafik kullanıcı arayüzünü kullanarak PIC® ve dsPIC® Flash mikrodenetleyicilerinin hata ayıklama ve programlamasını sağlar. Tam hızlı USB arabirimi aracılığıyla bilgisayarla iletişim kurar ve Microchip hata ayıklama (RJ-11) konnektörü aracılığıyla hedef mikrodenetleyiciye bağlanabilir. Bu konnektör, devre içi hata ayıklama ve In-Circuit Serial Programming ™ uygulamak için iki cihaz G/Ç pini ve sıfırlama hattını kullanır.

Özel MCU’lu küçük başlık panelleri, bazı 8, 14 ve 18 pinli cihazlar için hata ayıklama işlemlerini kolaylaştırır. Bu özel MCU, PICkit 3 iletişimi için ek pinlere sahiptir, böylece tüm cihaz pinleri parçada kullanılabilir.

Teknik Özellikler:

• USB (Ana bilgisayara tam hız 12 Mbits/s arayüz)
• Gerçek zamanlı yürütme
• Dahili aşırı voltaj/kısa devre monitörü
• PC’den/web’den yükseltilebilir bellenim yazılımı
• Tamamen kapalı
• Düşük voltajı 2.0 volta (2.0V ila 6.0V aralığı) destekler
• Teşhis LED’leri (güç, meşgul, hata)
• Mikrodenetleyici programını ve veri belleğini okuma/yazma
• Doğrulama ile program bellek alanını silme
• Kesme noktasında donma-çevre birimleri
• Programcı-Git’le 512 KB Flash.
• Ürün Boyutları PicKit 3: 87.3mm x 40mm
• Ürün Boyutları Dip Adaptör: 80mm x 32mm
• Çalışma Sıcaklığı: -40°C ~ +85°C

Çalışma Prensibi:

1. PICkit3 programlayıcının bilgisayarınıza ve PIC mikrodenetleyicisine düzgün bağlı olduğundan emin olun.
2. MPLAB X IDE yazılımındaki cihaz seçiciden doğru PIC mikrodenetleyicisini seçin.
3. PIC programınızı PIC mikrodenetleyicinin veri sayfasına uygun olarak yazın.
4. Mikrodenetleyiciyi programlamadan önce PIC programınızı kaydedin.
5. PIC mikrodenetleyicisini programlamak için “Program” düğmesine tıklayarak işlemi başlatın.
6. Programı çalıştırarak PIC programının mikrodenetleyiciye başarıyla programlandığını doğrulayın.
