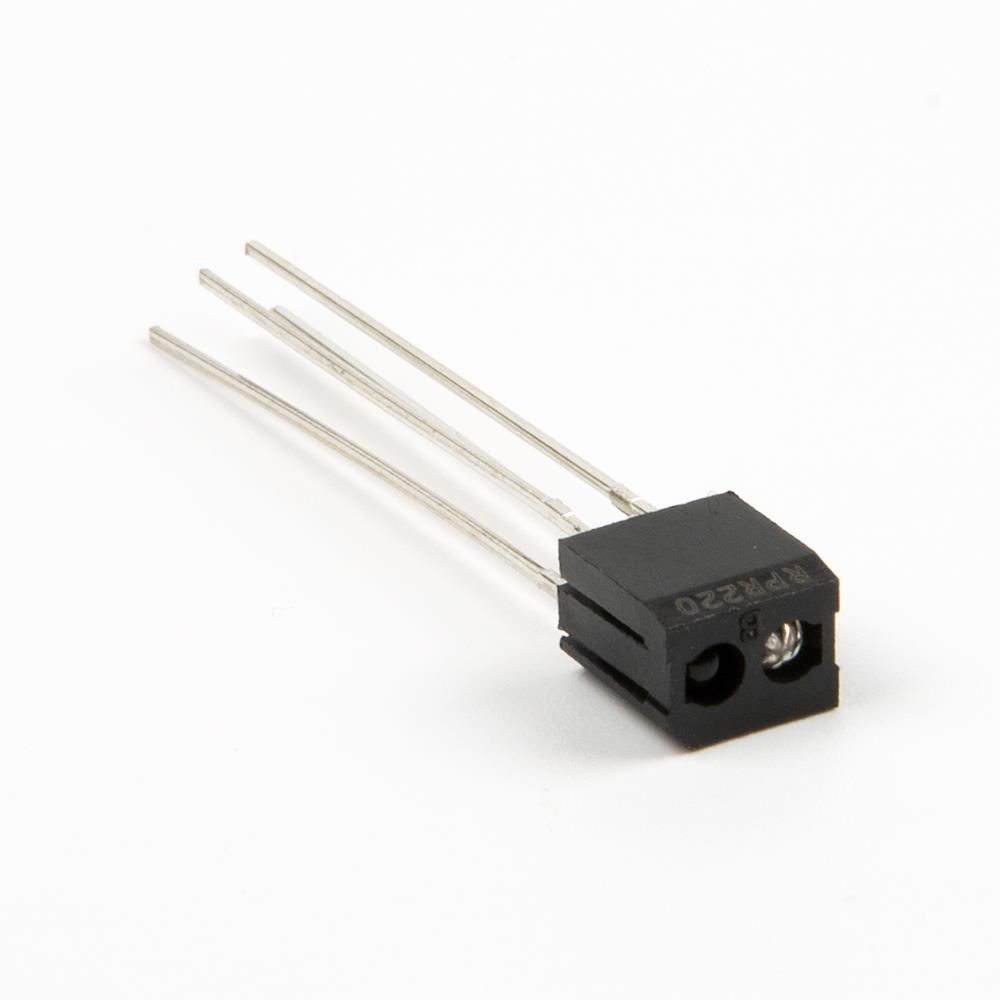

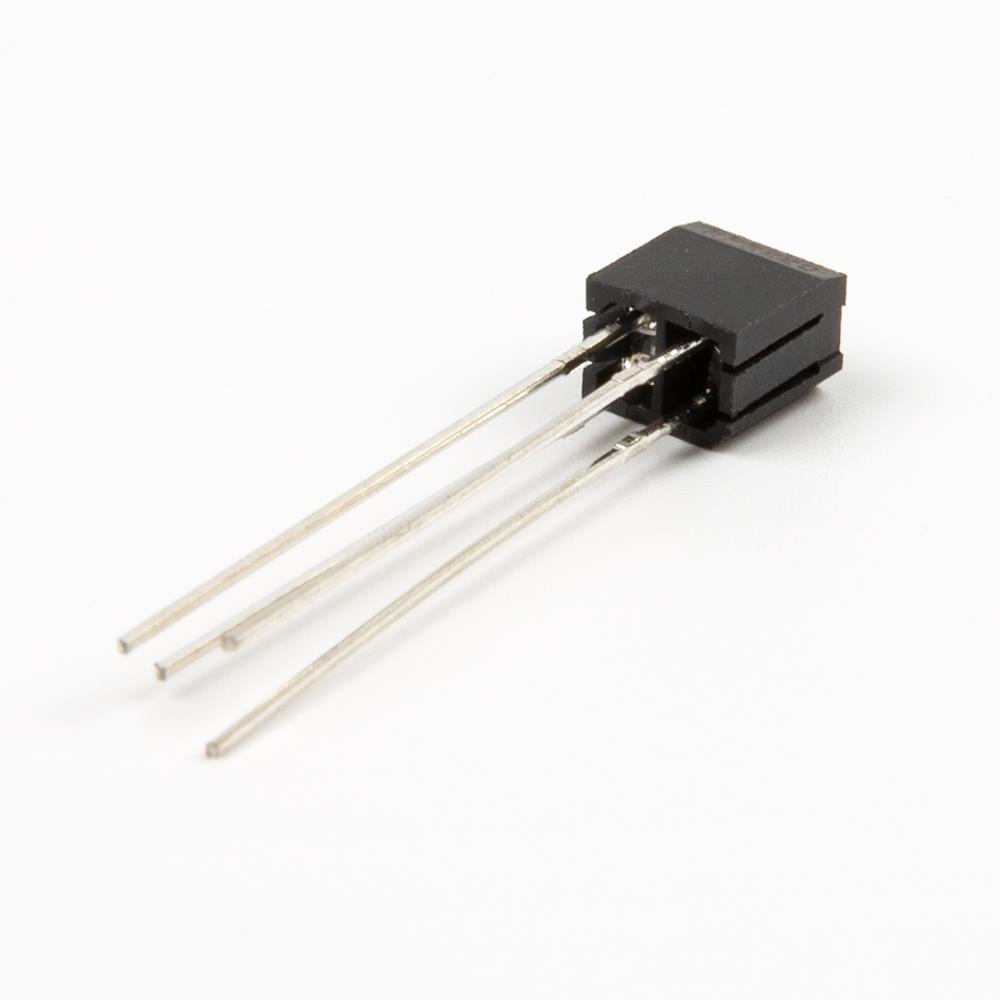

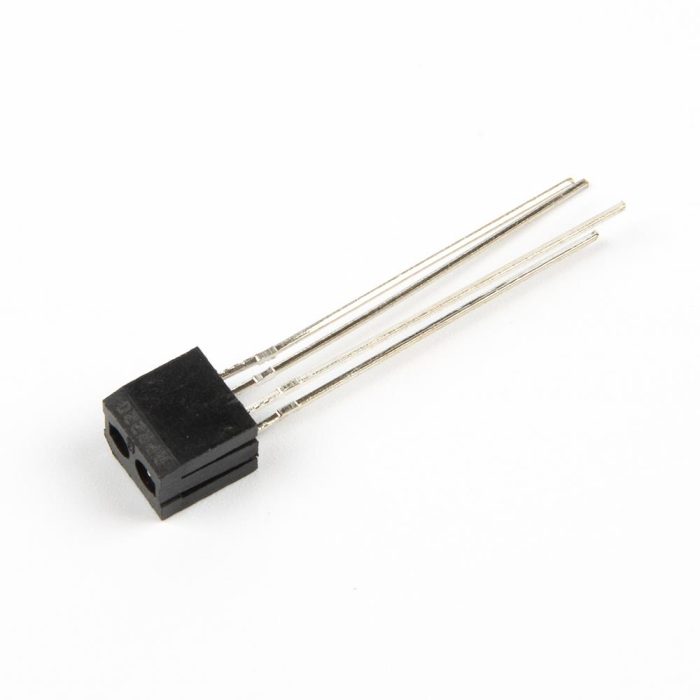

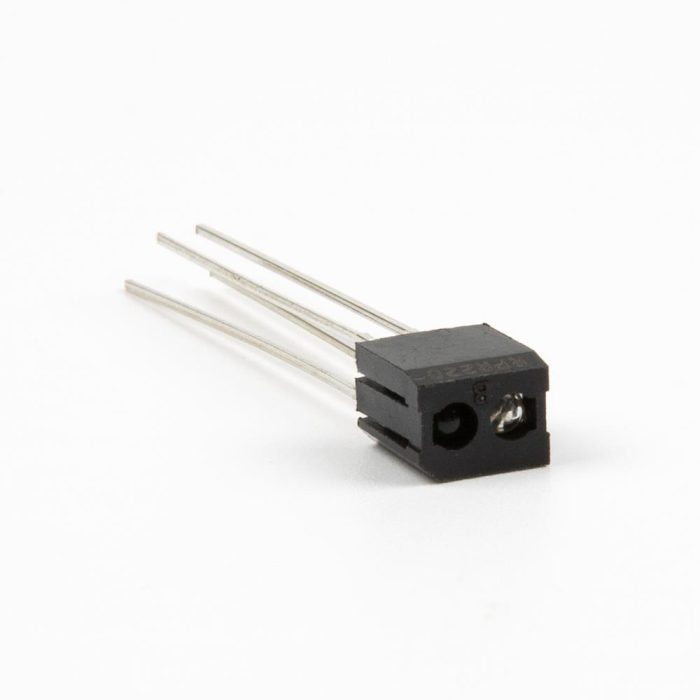

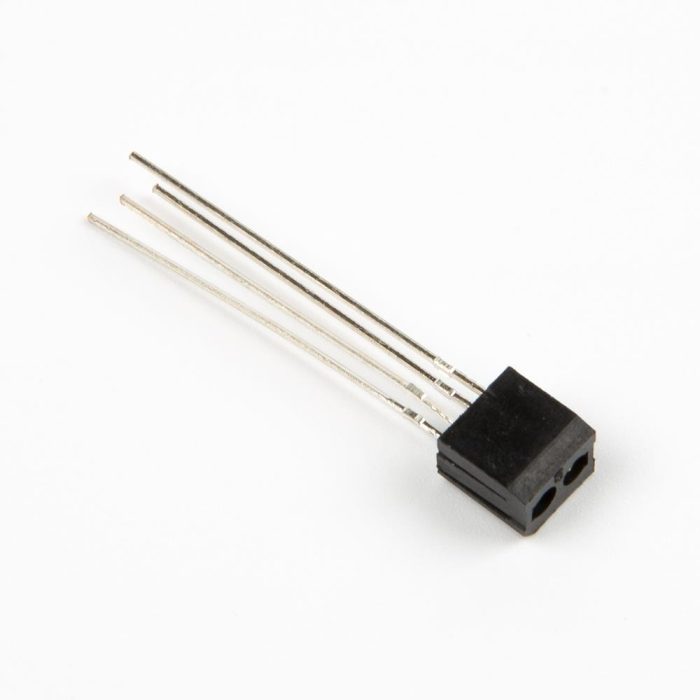

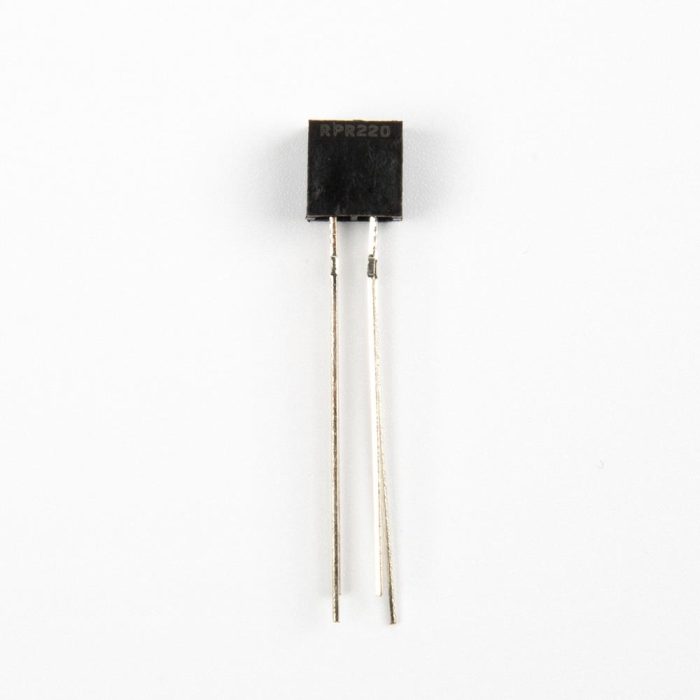

RPR-220 Kızılötesi Fotoelektrik Sensör

RPR220 Reflektif Fotosensör

Elektronik projelerinizde nesne algılama, çizgi izleme veya yüzey rengi tespiti gibi kritik görevler için güvenilir ve yüksek performanslı bir çözüm mü arıyorsunuz? RPR220 Reflektif Fotosensör, kızılötesi teknolojisini kompakt bir pakette sunarak, projelerinize hassas bir “görüş” yeteneği kazandırır. Bu sensör, bir kızılötesi LED (verici) ve bir fototransistörden (alıcı) oluşan entegre bir yapıya sahiptir. LED’den yayılan kızılötesi ışık, sensörün önündeki bir yüzeye çarparak geri yansır ve bu yansıyan ışık fototransistör tarafından algılanır. Sonuç olarak, yansımanın yoğunluğuna bağlı olarak transistörün iletkenliği değişir ve bu sayede hem nesnenin varlığını hem de yüzeyin yansıtıcılık (renk) özelliklerini tespit etmek mümkün olur. Plastik lensi sayesinde oldukça odaklı ve hassas bir algılama kabiliyetine sahip olan RPR220, özellikle endüstriyel otomasyon ve tüketici elektroniği alanlarında vazgeçilmez bir komponenttir.

Genel Ürün Özellikleri

RPR220, sadece bir sensör olmanın ötesinde, projelerinize değer katan mühendislik detayları ile donatılmıştır. Bu bölüm, sensörün temel niteliklerini ve onu rakiplerinden ayıran özellikleri derinlemesine incelemektedir.

Kızılötesi Algılama Teknolojisi ve Yüksek Hassasiyet

Sensörün çalışma prensibi, 940nm dalga boyunda çalışan bir kızılötesi LED’e dayanır. Bu dalga boyu, ortamdaki görünür ışıktan minimum düzeyde etkilenir, bu da sensörün farklı aydınlatma koşullarında bile kararlı ve tutarlı sonuçlar vermesini sağlar. Ek olarak, entegre plastik lens, hem yayılan ışığı belirli bir noktaya odaklar hem de yansıyan ışığı fototransistör üzerinde verimli bir şekilde toplar. Bu optik tasarım, 1 mm gibi çok yakın mesafelerden 13 mm’ye kadar olan algılama aralığında sensörün hassasiyetini önemli ölçüde artırır. Bu nedenle, çizgi izleyen robotlarda siyah ve beyaz çizgileri ayırt etmek veya kağıt sensörü olarak kullanmak için mükemmel bir performans sergiler.

Kompakt ve PCB Dostu Tasarım

6.5 x 4.9 x 6.5 mm boyutlarındaki minyatür yapısı, RPR220’yi yer kısıtı olan projeler için ideal hale getirir. Dört adet pini sayesinde baskılı devre kartlarına (PCB) lehimlenmesi son derece kolaydır. Bu pin yapısı, hem mekanik olarak sağlam bir bağlantı sunar hem de elektriksel bağlantıların güvenilir olmasını garantiler. Bununla birlikte, plastik ve metalin birleşimi olan dayanıklı gövdesi, sensörü endüstriyel ortamlardaki hafif darbelere ve titreşimlere karşı korur. Dolayısıyla, sadece hobi projeleri için değil, aynı zamanda ticari ürünlerde de uzun ömürlü bir kullanım vaat eder.

Kullanım Alanları

RPR220’nin esnek yapısı ve güvenilir performansı, onu çok geniş bir uygulama yelpazesi için uygun kılar. İşte bu sensörün sıklıkla tercih edildiği bazı alanlar:

• Ofis Otomasyon Ekipmanları: Fotokopi makineleri, yazıcılar ve faks cihazlarında kağıt varlığını, konumunu veya kağıt sıkışmasını tespit etmek için kullanılır.
• Robotik Projeleri: Özellikle çizgi izleyen robotlarda, zemindeki siyah ve beyaz çizgileri ayırt ederek robotun rotasını takip etmesini sağlar. Ayrıca engel algılama için de kullanılabilir.
• Tüketici Elektroniği: CD/DVD oynatıcılarda diskin varlığını veya konumunu doğrulamak gibi görevlerde kritik bir rol oynar.
• Endüstriyel Otomasyon: Üretim hatlarında küçük nesnelerin sayılması, konumlandırılması veya varlık kontrolü gibi işlemlerde güvenilir bir şekilde çalışır.
• Kodlayıcılar (Encoders): Dönen bir disk üzerindeki işaretleri okuyarak motorun hızını ve konumunu belirlemek için özel kodlayıcı diskleriyle birlikte kullanılabilir.

Teknik Özellikler

Aşağıdaki tablo, RPR220 Reflektif Fotosensör’ün detaylı teknik verilerini özetlemektedir.

Avantajlar ve Faydaları

RPR220’yi projenize entegre etmek, size birçok teknik ve operasyonel avantaj sağlar. Öncelikle, yüksek hassasiyeti sayesinde çok küçük farkları bile algılayarak sisteminizin doğruluğunu artırır. Ayrıca, düşük güç tüketimi ile pille çalışan taşınabilir cihazlar için mükemmel bir seçenektir. Kızılötesi teknolojisi, ortam ışığından etkilenmemesi sayesinde güvenilirliği artırırken, basit fototransistör çıkışı, mikrodenetleyicilerle (Arduino, PIC, vb.) kolayca arayüz oluşturulmasını sağlar. Sonuç olarak, hem maliyet etkin hem de yüksek performanslı bir algılama çözümü elde etmiş olursunuz.

Nasıl Kullanılır?

RPR220’nin kullanımı oldukça basittir, ancak doğru bağlantıların yapılması kritik öneme sahiptir. Sensörün 4 pini genellikle şu şekildedir: IR LED Anodu (+), IR LED Katodu (-), Fototransistör Kollektörü ve Fototransistör Emitörü.

1. IR LED’i Sürme: LED Anoduna, mikrodenetleyicinizin veya güç kaynağınızın voltajına uygun bir akım sınırlama direnci (genellikle 220-330 Ohm) üzerinden pozitif voltaj uygulanır. LED Katodu ise doğrudan toprağa (GND) bağlanır.

2. Fototransistörü Okuma: Kollektör pini, bir pull-up direnci (genellikle 10K Ohm) ile pozitif voltaja bağlanır ve aynı zamanda mikrodenetleyicinin dijital veya analog giriş pinine bağlanır. Emitör pini ise doğrudan toprağa (GND) bağlanır.

Bu konfigürasyonda, sensör yansıtıcı bir yüzey (beyaz gibi) gördüğünde fototransistör iletime geçer, kollektördeki voltaj düşer (LOW seviyesine yaklaşır). Yansıtıcı olmayan bir yüzey (siyah gibi) gördüğünde ise transistör kesimde kalır ve kollektördeki voltaj yüksek (HIGH seviyesinde) kalır. Bu sayede basit bir dijital okuma ile nesne tespiti yapabilirsiniz.

Sıkça Sorulan Sorular

Soru: RPR220’nin 4 pini hangi işlevlere sahiptir ve standart bir bağlantı şeması nasıldır?

Cevap: RPR220’nin 4 pini iki ayrı komponenti kontrol eder: Kızılötesi LED ve Fototransistör. Pinler genellikle şöyledir: Pin 1 (Anot), Pin 2 (Katot), Pin 3 (Kollektör), Pin 4 (Emitör). Doğru bağlantı için her zaman ürünün veri föyünü (datasheet) kontrol edin. Standart bir 5V Arduino bağlantısı için: Pin 1’i 220Ω’luk bir direnç üzerinden Arduino 5V’a, Pin 2’yi Arduino GND’ye, Pin 4’ü Arduino GND’ye, Pin 3’ü ise hem 10KΩ’luk bir dirençle Arduino 5V’a hem de Arduino’nun dijital pinlerinden birine (örneğin D2) bağlayın.

Soru: Sensörün algılama mesafesi (1-13mm) ortamdaki parlak güneş ışığından etkilenir mi?

Cevap: RPR220, görünür ışıktan daha az etkilenen kızılötesi spektrumda çalışsa da, çok yoğun kızılötesi kaynakları (doğrudan güneş ışığı gibi) sensörün okumalarını bir miktar etkileyebilir. Sensörün üzerindeki siyah plastik kasa, bu etkileri en aza indirmek için bir filtre görevi görür. Ancak en kararlı sonuçlar için, sensörün doğrudan ve yoğun güneş ışığına maruz kalmayacağı şekilde konumlandırılması veya mekanik bir siperlik kullanılması tavsiye edilir.

Soru: Bu sensörü bir Arduino veya Raspberry Pi ile doğrudan 5V veya 3.3V pinlerine bağlayabilir miyim?

Cevap: Hayır, doğrudan bağlamamalısınız. IR LED, bir diyot gibi davranır ve üzerinden geçen akımın sınırlanması gerekir. Doğrudan 5V veya 3.3V’a bağlamak LED’in anında bozulmasına neden olur. Bu yüzden mutlaka bir akım sınırlama direnci (örneğin, 5V için 220Ω, 3.3V için 150Ω) kullanmalısınız. Fototransistör çıkışı için ise bir pull-up veya pull-down direnci kullanmak, mikrodenetleyicinin kararlı bir dijital (HIGH/LOW) sinyal okuması için gereklidir.

Soru: Farklı renkteki yüzeyleri (örneğin kırmızı ve mavi) algılarken sensörün tepkisi nasıl değişir?

Cevap: Sensör, renkleri değil, kızılötesi ışığın yansıma miktarını ölçer. Genel kural, açık renklerin (beyaz, sarı) IR ışığı iyi yansıtması, koyu renklerin (siyah, koyu mavi) ise soğurmasıdır. Bu nedenle sensör, beyaz bir yüzeyde güçlü bir sinyal (düşük voltaj çıkışı), siyah bir yüzeyde ise zayıf bir sinyal (yüksek voltaj çıkışı) üretir. Kırmızı ve mavi gibi renklerin IR yansıtıcılığı farklı olabilir; genellikle kırmızı, maviye göre IR ışığı daha iyi yansıtır. Kesin sonuçlar için test yapmak en doğrusudur.
