TMP36 Sıcaklık Sensörü

Neden TMP36 Sıcaklık Sensörü Tercih Edilmeli?

TMP36 sıcaklık sensörü, analog sıcaklık ölçümü yapmak isteyen kullanıcılar için basit, düşük maliyetli ve anlaşılır bir çözümdür. Sensörün çıkışı doğrudan sıcaklıkla ilişkili analog voltaj verdiği için karmaşık haberleşme protokolü, adres ayarı veya özel veri yolu bağlantısı gerektirmez. Bu yapı özellikle Arduino başlangıç projelerinde, analog okuma eğitimlerinde ve hızlı prototipleme çalışmalarında büyük kolaylık sağlar.

TMP36’nın en önemli avantajlarından biri 0°C civarında negatif voltaj gerektirmeden ölçüm yapabilmesidir. Sensör, 25°C’de yaklaşık 750mV çıkış verir ve sıcaklık hesabında 500mV offset kullanılır. Bu sayede tek beslemeli 3.3V veya 5V devrelerde ortam sıcaklığı ölçümü yapılabilir. Ölçüm doğruluğu ADC çözünürlüğü, referans voltajı kararlılığı, kablo uzunluğu, güç kaynağı gürültüsü ve sensörün fiziksel montajına bağlı olarak değişebilir.

Öne Çıkan Özellikler

• Analog sıcaklık sensörü: Sıcaklığa doğrusal orantılı voltaj çıkışı üretir.
• 2.7V-5.5V çalışma aralığı: 3.3V ve 5V mikrodenetleyici sistemlerinde kullanılabilir.
• 10mV/°C ölçek faktörü: Çıkış voltajı her 1°C değişimde yaklaşık 10mV değişir.
• 750mV @ 25°C çıkış: Analog Devices dokümanında TMP36 için 25°C’de 750mV çıkış bilgisi yer alır.
• 500mV offset: Sıcaklık hesabında TMP36 için temel formül Vout üzerinden 500mV offset kullanır.
• -40°C ila +125°C ölçüm aralığı: Geniş sıcaklık aralığında ortam ve yüzey yakınlığı ölçümlerinde değerlendirilebilir.
• Harici kalibrasyon gerektirmez: Genel kullanımda doğrudan santigrat dereceye göre kalibre edilmiş analog çıkış sunar.
• Düşük akım tüketimi: Analog Devices ürün bilgisinde 50µA altında besleme akımı belirtilmiştir.
• Düşük öz ısınma: Düşük tüketim yapısı sayesinde sensör kendi ısısından daha az etkilenir.
• ADC ile kolay okuma: Arduino analog girişleri veya farklı mikrodenetleyici ADC pinleriyle kolayca okunabilir.

Kullanım Alanları

TMP36 analog sıcaklık sensörü, ortam sıcaklığının veya bir elektronik kutu içindeki sıcaklık değişiminin ölçülmesi gereken birçok projede kullanılabilir. Özellikle basit analog ölçüm, termal takip ve mikrodenetleyici tabanlı kontrol uygulamaları için uygundur.

TMP36 Sıcaklık Sensörü Ne İşe Yarar?

TMP36 Sıcaklık Sensörü, bulunduğu ortamın sıcaklığını analog voltaj sinyaline dönüştürür. Mikrodenetleyici bu analog voltajı ADC üzerinden okuyarak sıcaklık değerini hesaplar. TMP36 çıkışı doğrudan santigrat sıcaklıkla ilişkili olduğu için temel sıcaklık ölçüm projelerinde yazılım tarafı oldukça basittir.

TMP36 için yaygın kullanılan hesaplama mantığı şu şekildedir: önce ADC değeri voltaja çevrilir, ardından Sıcaklık °C = (Vout – 0.5V) x 100 formülü kullanılır. Örneğin sensör çıkışı 0.75V ise hesaplanan sıcaklık yaklaşık 25°C olur. Bu formül, TMP36’nın 500mV offset ve 10mV/°C ölçek faktörü mantığına dayanır.

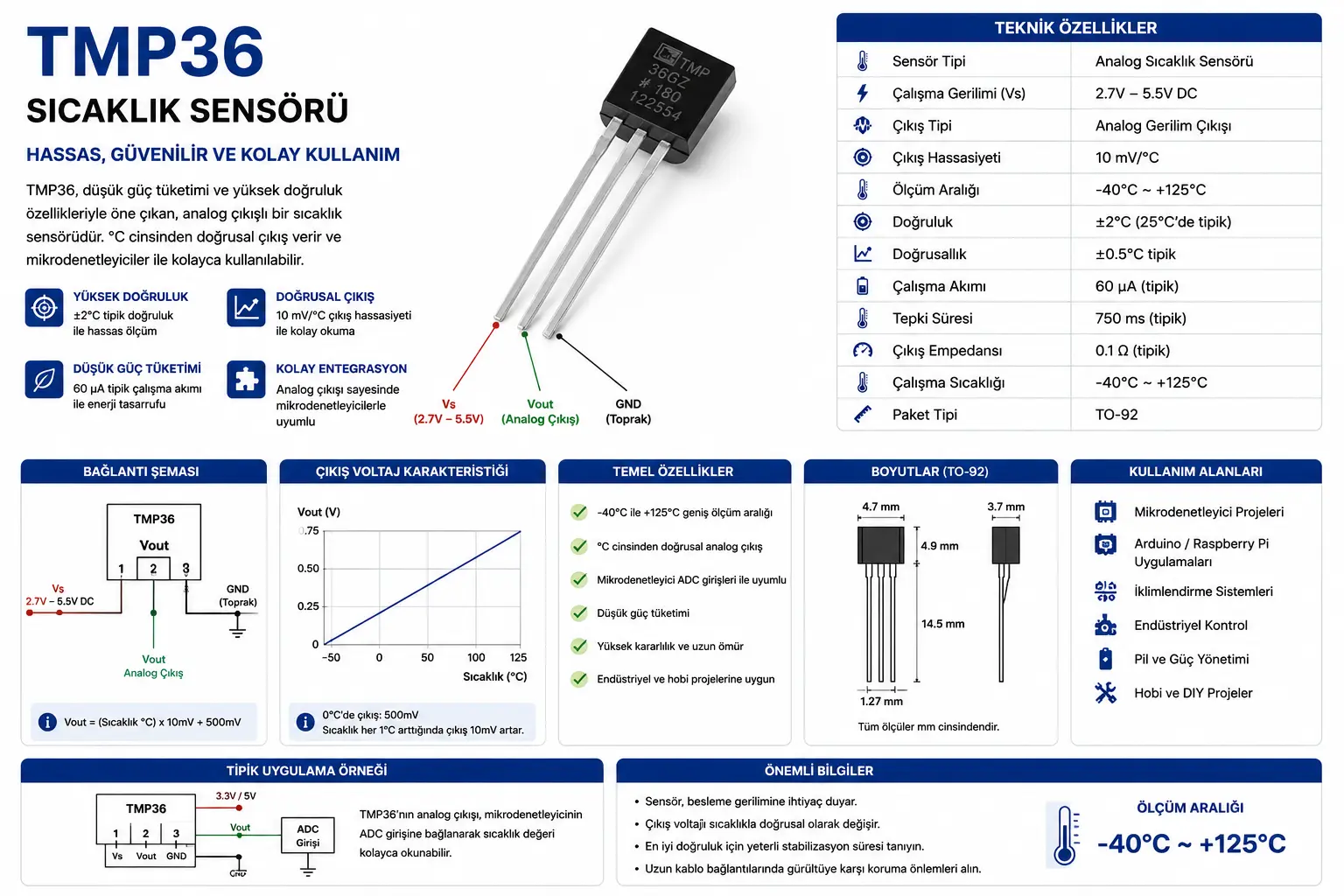

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Pin dizilimini doğrulayın: TMP36 TO-92 paketlerde düz yüzey size bakarken pin dizilimi genellikle +Vs, Vout ve GND şeklindedir; ancak bağlantıdan önce ürün üzerindeki yön ve datasheet kontrol edilmelidir.
2. Doğru besleme kullanın: Sensör 2.7V-5.5V aralığında çalışır. 5.5V üzeri gerilim uygulanmamalıdır.
3. Analog çıkışı ADC pinine bağlayın: Vout pini mikrodenetleyicinin analog girişine bağlanmalıdır. Dijital girişten doğrudan sıcaklık okunamaz.
4. ADC referansını doğru hesaplayın: Sıcaklık hesabında kullanılan Vref değeri gerçek ADC referans gerilimiyle aynı olmalıdır.
5. 3.3V ve 5V sistemlerde formülü uyarlayın: ADC değeri voltaja çevrilirken kullanılan maksimum ADC değeri ve referans voltajı karta göre ayarlanmalıdır.
6. Besleme hattını filtreleyin: ADC okumasında dalgalanmayı azaltmak için sensöre yakın 100nF bypass kondansatörü kullanılması önerilir.
7. Uzun kablolamada gürültüyü dikkate alın: Analog sinyal uzun kablolarda parazit alabilir. Kısa bağlantı, ortak GND ve gerekirse filtreleme kullanılmalıdır.
8. Isı kaynağına fiziksel teması doğru planlayın: Ortam sıcaklığı ölçülecekse sensör hava akımına açık olmalı; yüzey sıcaklığı ölçülecekse termal temas ve izolasyon doğru yapılmalıdır.
9. Su ve nemden koruyun: TMP36 çıplak entegre yapısındadır. Sıvı temaslı veya dış ortam uygulamalarında uygun muhafaza kullanılmalıdır.

TMP36 Nedir?

TMP36, sıcaklığa bağlı olarak analog voltaj çıkışı veren düşük voltajlı bir sıcaklık sensörüdür. Sensör çıkışı santigrat dereceye doğrusal orantılıdır. Bu nedenle mikrodenetleyici tarafında ADC okuması yapılarak sıcaklık değeri kolayca hesaplanabilir.

TMP36, LM35 benzeri analog sıcaklık sensörlerine göre 0°C altındaki sıcaklıkları tek beslemeli sistemlerde daha pratik ölçmeye imkan tanır. 500mV offset yapısı sayesinde 0°C’de yaklaşık 500mV çıkış elde edilir. Böylece negatif sıcaklıklarda çıkış voltajı negatif değere düşmez ve tek beslemeli devrelerle uyumlu çalışır.

TMP36 Sıcaklık Hesabı Nasıl Yapılır?

TMP36 sıcaklık hesabı, sensör çıkış voltajının ADC ile okunup santigrat dereceye çevrilmesiyle yapılır. Önce ADC değeri gerçek voltaja dönüştürülür. Ardından 500mV offset çıkarılır ve sonuç 10mV/°C ölçek faktörüne göre sıcaklığa çevrilir.

Formül şu şekildedir: Sıcaklık °C = (Vout – 0.5V) x 100. Örneğin Vout 0.75V ise sıcaklık yaklaşık 25°C olur. Arduino gibi 10-bit ADC kullanan kartlarda ADC değeri, referans voltajı ve ADC çözünürlüğü dikkate alınarak hesap yapılmalıdır. ESP32 gibi kartlarda ADC doğruluğu ve kalibrasyon farklı olabileceği için yazılım tarafında kalibrasyon gerekebilir.

Analog ve Dijital Sıcaklık Sensörü Arasındaki Fark Nedir?

Analog sıcaklık sensörü, sıcaklığı doğrudan analog voltaj olarak verir. TMP36 bu sınıftadır. Kullanımı basittir; ancak ölçüm doğruluğu ADC kalitesine ve analog devre tasarımına bağlıdır. Analog sensörlerde uzun kablo, gürültülü güç hattı ve kararsız referans voltajı ölçümü etkileyebilir.

Dijital sıcaklık sensörleri ise ölçüm değerini I2C, SPI veya OneWire gibi haberleşme protokolleri üzerinden sayısal veri olarak iletir. DS18B20, DHT serisi, SHT serisi veya BME280 gibi sensörler bu sınıfa örnek verilebilir. Dijital sensörler bazı uygulamalarda daha kararlı veri sunabilir; ancak haberleşme protokolü ve kütüphane kullanımı gerektirir.

TMP36 Sıcaklık Sensörü Hangi Ürünlerle Birlikte Kullanılır?

Bu TMP36 Sıcaklık Sensörü, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, STM32, Raspberry Pi Pico, breadboard, jumper kablolar, OLED/LCD ekranlar, fan kontrol devreleri, röle modülleri, buzzer uyarı devreleri, veri kayıt kartları ve IoT haberleşme modülleriyle birlikte kullanılabilir. Bağlantı öncesinde analog giriş uyumluluğu, ADC referans voltajı, besleme gerilimi, GND ortaklığı ve sensörün fiziksel konumu kontrol edilmelidir.

Teknik Referans

Analog Devices TMP36 resmi ürün bilgisinde TMP35/TMP36/TMP37 ailesi düşük voltajlı, santigrat dereceye doğrusal orantılı voltaj çıkışı veren hassas sıcaklık sensörleri olarak tanımlanır. Dokümanda 2.7V-5.5V çalışma aralığı, 10mV/°C ölçek faktörü, ±1°C @ +25°C tipik doğruluk, ±2°C -40°C ila +125°C aralığında tipik doğruluk, ±0.5°C tipik doğrusallık, 50µA altında besleme akımı, düşük öz ısınma ve TMP36 için 25°C’de 750mV çıkış bilgileri yer alır. Detaylı teknik bilgi için
Analog Devices TMP36 resmi ürün sayfasını ve
TMP35/TMP36/TMP37 resmi datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x TMP36 Sıcaklık Sensörü

Sık Sorulan Sorular

TMP36 Sıcaklık Sensörü nedir?

TMP36, sıcaklığa doğrusal orantılı analog voltaj çıkışı veren düşük voltajlı hassas sıcaklık sensörüdür.

Kaç volt ile çalışır?

TLS ürün bilgisinde gerilim girişi 2.7V ila 5.5V DC olarak belirtilmiştir.

Çıkış tipi nedir?

Analog voltaj çıkışı verir. Mikrodenetleyicinin ADC girişine bağlanarak okunur.

I2C veya SPI ile çalışır mı?

Hayır. TMP36 dijital haberleşme sensörü değildir. I2C, SPI veya OneWire kullanmaz.

Sıcaklık formülü nedir?

Yaygın hesaplama formülü Sıcaklık °C = (Vout – 0.5V) x 100 şeklindedir.

25°C’de çıkış voltajı nedir?

Analog Devices ürün bilgisinde TMP36 için 25°C’de 750mV çıkış belirtilmiştir.

Ölçek faktörü nedir?

TLS ürün bilgisinde ölçek faktörü 10mV/°C olarak belirtilmiştir.

Çalışma sıcaklık aralığı nedir?

TLS ürün bilgisinde çalışma aralığı -40°C ila +125°C olarak belirtilmiştir.

Su geçirmez prob olarak kullanılabilir mi?

Hayır. TMP36 çıplak sıcaklık sensörüdür. Sıvı veya dış ortam uygulamaları için uygun muhafaza ya da su geçirmez prob tipi sensör tercih edilmelidir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet TMP36 Sıcaklık Sensörü bulunur.
