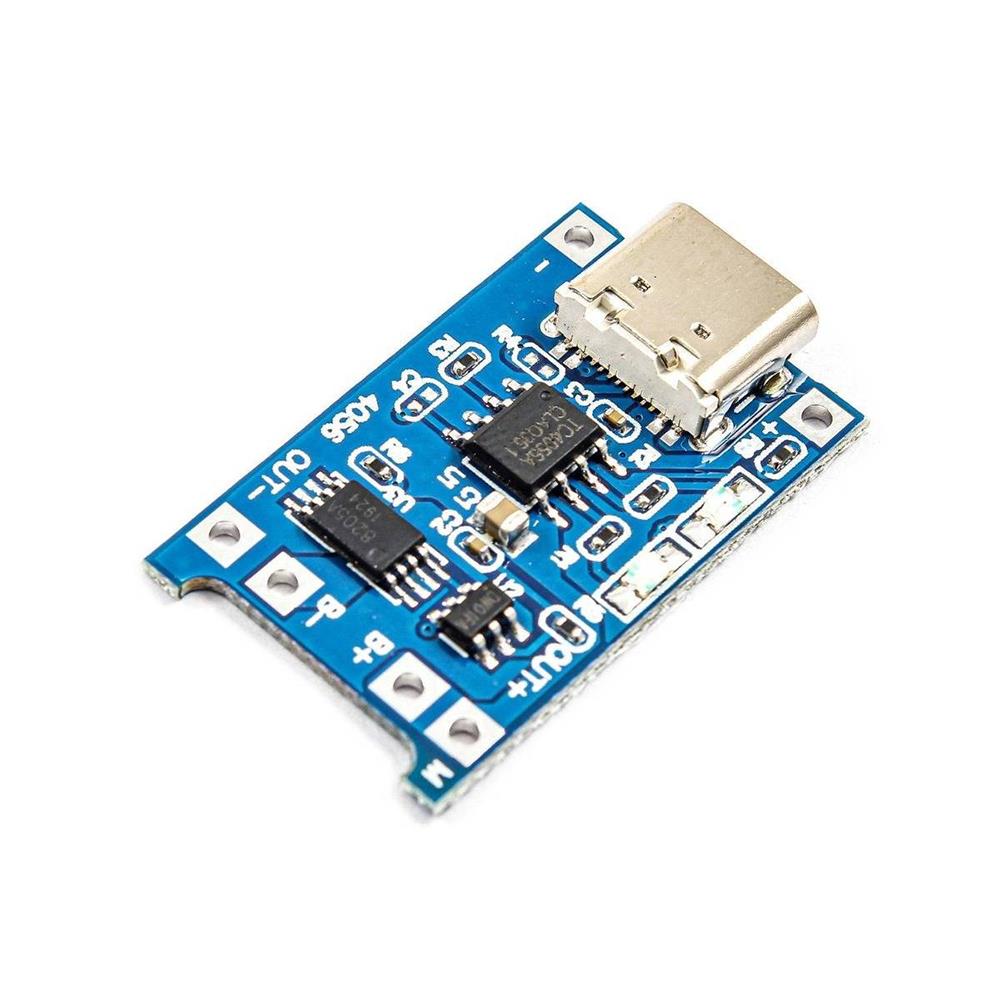

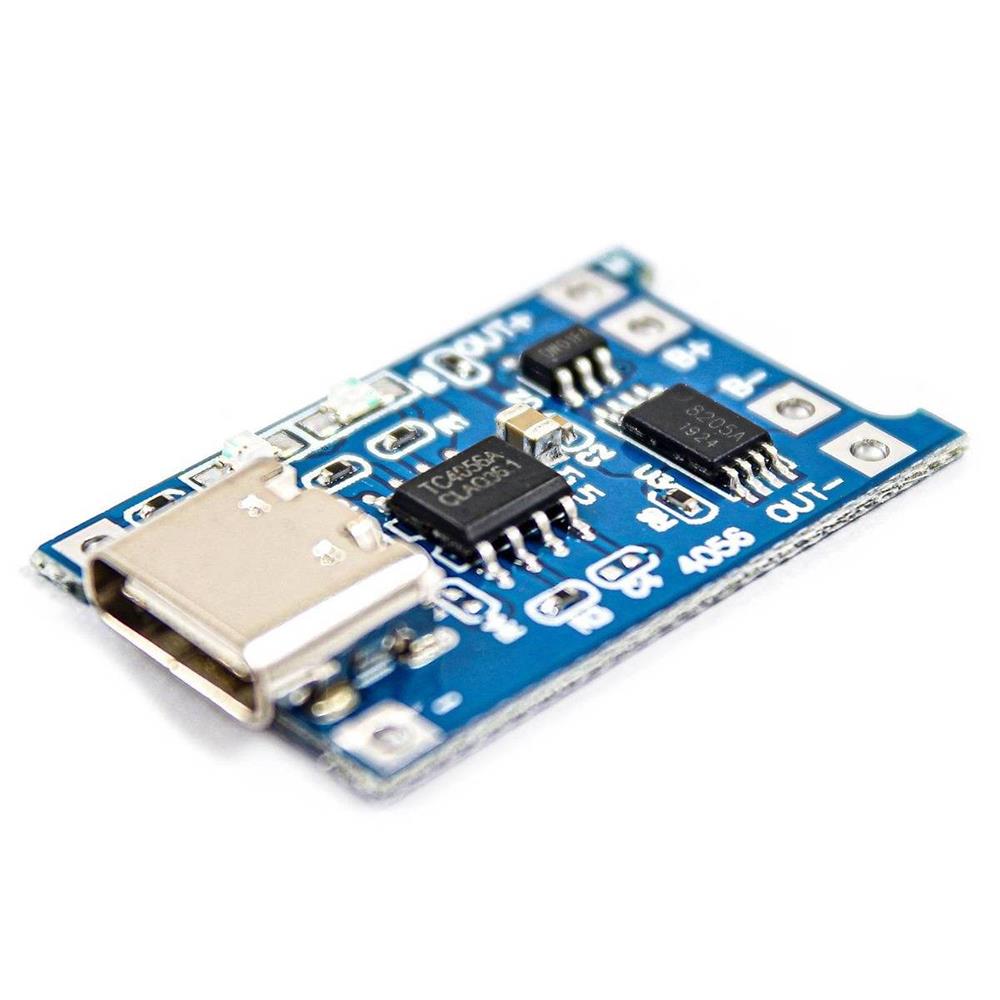

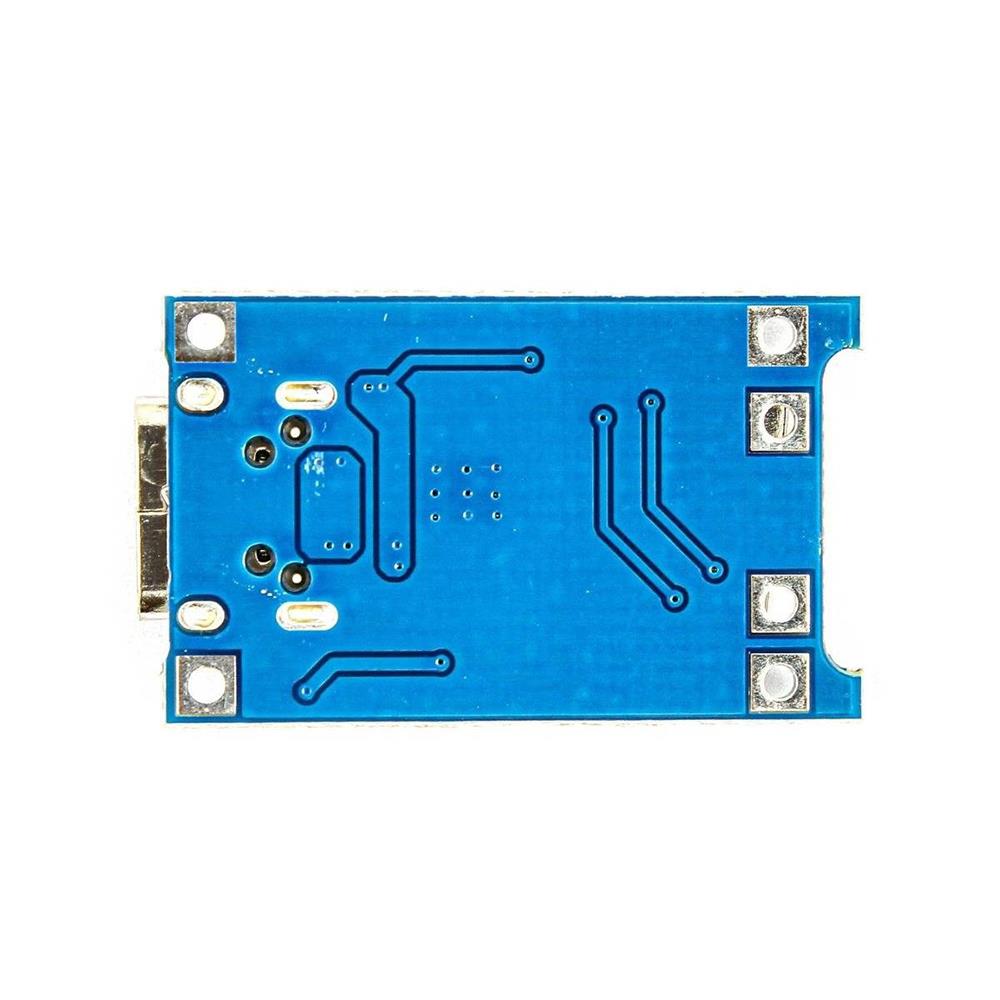

TP4056 18650 Li-ion Korumalı USB Type-C Girişli Şarj Modülü

Genel Ürün Özellikleri

TP4056 18650 Li-ion Korumalı USB Type-C Girişli Şarj Modülü, lityum iyon pillerin güvenli ve verimli bir şekilde şarj edilmesi için geliştirilmiş bir şarj modülüdür. Bu modül, TP4056 çipi ile üretilmiştir ve 1 hücreli lityum pilleri veya paralel bağlanmış birden fazla pili şarj edebilir. Güvenlik koruma devreleri ile donatılan bu modül, pil sağlığını koruyarak uzun ömürlü şarj işlemi sağlar.

Kullanım Alanları

TP4056 Şarj Modülü, geniş bir kullanım yelpazesine sahip olup çeşitli projelerde tercih edilen bir modüldür:

• Taşınabilir elektronik cihazların şarj projelerinde
• Güneş enerjisi sistemlerinde batarya şarjı
• Robotik projelerde taşınabilir güç kaynağı
• Arduino gibi geliştirme kartlarında lityum pil şarj devresi olarak kullanımı
• Güç bankları ve benzeri taşınabilir enerji çözümlerinde

Teknik Özellikler

Avantajlar ve Faydaları

TP4056 Li-ion Şarj Modülü, kullanıcıya güvenli, verimli ve kullanışlı bir şarj çözümü sunar:

• Yüksek Güvenlik: Modül, şarj sürecinde aşırı akım ve voltaj risklerini minimize ederek güvenli bir şarj işlemi sağlar.
• Otomatik Şarj Mekanizması: Tamamen otomatik bir şarj sistemi sayesinde, pil şarjının tamamlanmasıyla devre kendini kapatır ve pilin aşırı şarj edilmesi engellenir.
• Çeşitli Uygulama Alanları: Geniş kullanım alanı ile robotik ve enerji depolama sistemlerinde ideal çözümler sunar.
• Ayarlanabilir Şarj Akımı: Şarj akımı direncin değiştirilmesiyle ayarlanabilir, bu da pil tipine göre özelleştirilebilir şarj sağlar.

Nasıl Kullanılır?

TP4056 Li-ion Şarj Modülü’nün kullanımı oldukça basittir ve birkaç bağlantı ile çalışır:

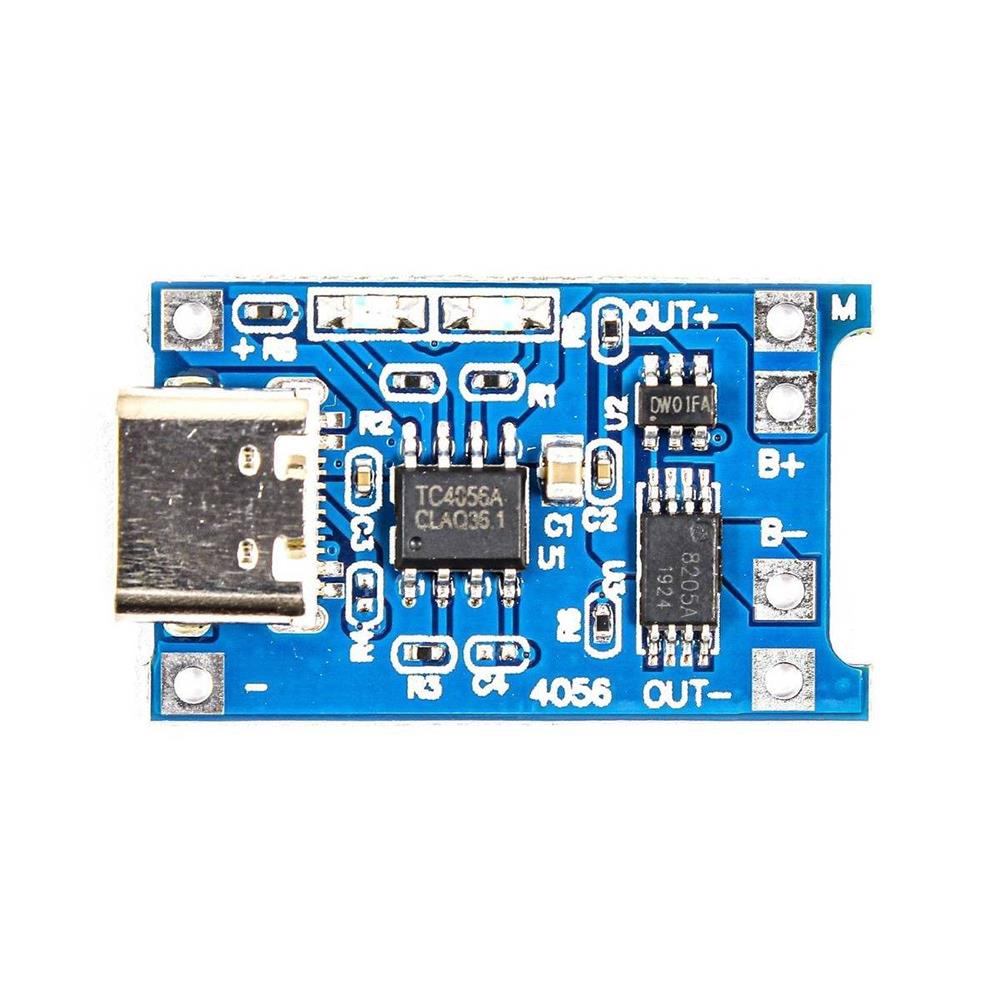

1. Güç Bağlantısı: Modülü beslemek için bir Type-C kablo ya da 5V DC kaynağı bağlayın. 5V DC girişini modül üzerindeki IN+ ve IN- pedlerine bağlayabilirsiniz.
2. Pil Bağlantısı: Şarj edilecek lityum iyon pili modülün sağ tarafında bulunan B+/B- pedlerine bağlayın. Doğru polariteye dikkat edin; ters bağlantı, çipin bozulmasına neden olabilir.
3. Yük Bağlantısı: Pilin enerji sağlayacağı cihazı OUT+/OUT- pedlerine bağlayabilirsiniz. Ancak şarj sırasında bu bağlantıyı kesmek önerilir.
4. Şarj Durumunu Takip Edin: Şarj sırasında kırmızı LED ışığı yanar, yeşil LED ise şarjın tamamlandığını gösterir.
5. Şarj Akımı Ayarı: Modülün şarj akımı, kart üzerindeki direnç değiştirilerek ayarlanabilir. Pilin kapasitesine uygun bir akım seçilmesi pil ömrünü korur.

Sıkça Sorulan Sorular

Bu modül hangi tür piller ile uyumludur?

TP4056 modülü, 3.7V nominal voltaja sahip 1 hücreli lityum iyon veya lityum polimer piller ile uyumludur. Paralel bağlı pillerle de kullanılabilir, ancak toplam kapasiteye göre uygun şarj akımı ayarlanmalıdır.

Şarj akımını nasıl ayarlayabilirim?

TP4056 modülünde şarj akımı, direnç değişimi ile 100mA – 1000mA arasında ayarlanabilir. Kullanılan pil kapasitesine göre uygun bir akım seviyesi belirlenmelidir; genellikle pil kapasitesinin 0.37 katı kadar bir akım önerilir.

Şarj sırasında pil modülden çıkarılmalı mı?

Şarj işlemi sırasında pile bağlı yükleri (çalıştırılacak cihazları) modülden ayırmanız önerilir. Bu, modülün doğru ve güvenli şarj işlemi yapmasını sağlar.

LED göstergeler ne anlama geliyor?

Kırmızı LED, şarj işleminin devam ettiğini belirtirken yeşil LED, şarj işleminin tamamlandığını gösterir.

Şarj voltajını arttırabilir miyim?

Hayır, bu modül yalnızca 5V giriş voltajı ile kullanılmalıdır. 5V üzerinde bir voltaj, aşırı ısınmaya ve şarj verimliliğinde düşüşe neden olabilir.
