Ublox NEO-7M GPS Modülü (EEPROM’lu)

Neden Ublox NEO-7M GPS Modülü Tercih Edilmeli?

Ublox NEO-7M GPS Modülü EEPROM’lu, konum bilgisinin kritik olduğu hobi, eğitim, robotik ve gömülü sistem projelerinde güvenilir bir GPS alıcı çözümü sunar. Standart GPS modüllerinden farklı olarak EEPROM, yedek batarya ve dahili anten yapısı sayesinde hem konfigürasyon yönetimi hem de pratik kullanım açısından avantaj sağlar. Özellikle drone, araç takip cihazı, otonom kara aracı, hava durumu balonu, coğrafi veri kaydı ve taşınabilir konum izleme projelerinde değerlendirilebilir.

Modülün UART seri haberleşme çıkışı, TinyGPS++ gibi yazılım kütüphaneleriyle NMEA verilerinin kolayca işlenmesini sağlar. Enlem, boylam, hız, saat, tarih ve uydu sayısı gibi bilgiler mikrodenetleyici tarafından okunarak ekrana yazdırılabilir, SD karta kaydedilebilir veya kablosuz haberleşme modülüyle başka bir sisteme aktarılabilir. Ancak GPS performansı doğrudan gökyüzü görüşüne bağlıdır; kapalı alan, metal kutu, yoğun bina arası, tünel veya pencere gerisi kullanımda uydu kilidi gecikebilir ya da hiç alınamayabilir.

Öne Çıkan Özellikler

• Ublox NEO-7M GPS modülü: Konum, hız, zaman ve uydu verisi almak için kullanılan kompakt GPS/GNSS alıcı yapısına sahiptir.
• 56 kanal takip: Aynı anda çok sayıda uydu sinyalini takip ederek konum kilidi performansını artırmaya yardımcı olur.
• Yaklaşık 2.5 m CEP hassasiyet: Açık gökyüzü ve uygun uydu koşullarında sivil GPS projeleri için yeterli konum doğruluğu sunar.
• 1Hz standart güncelleme: Varsayılan kullanımda saniyede bir konum verisi sağlayabilir.
• 10Hz’e kadar yapılandırılabilir: Uygun ayarlarla daha hızlı konum güncellemesi gereken mobil uygulamalarda değerlendirilebilir.
• EEPROM desteği: Konfigürasyon ayarlarının enerji kesildiğinde kaybolmaması için avantaj sağlar.
• Yedek batarya: RTC ve uydu verilerinin korunmasına yardımcı olarak sıcak başlangıç süresini azaltabilir.
• Dahili seramik anten: Açık alan uygulamalarında ek anten olmadan doğrudan kullanım kolaylığı sağlar.

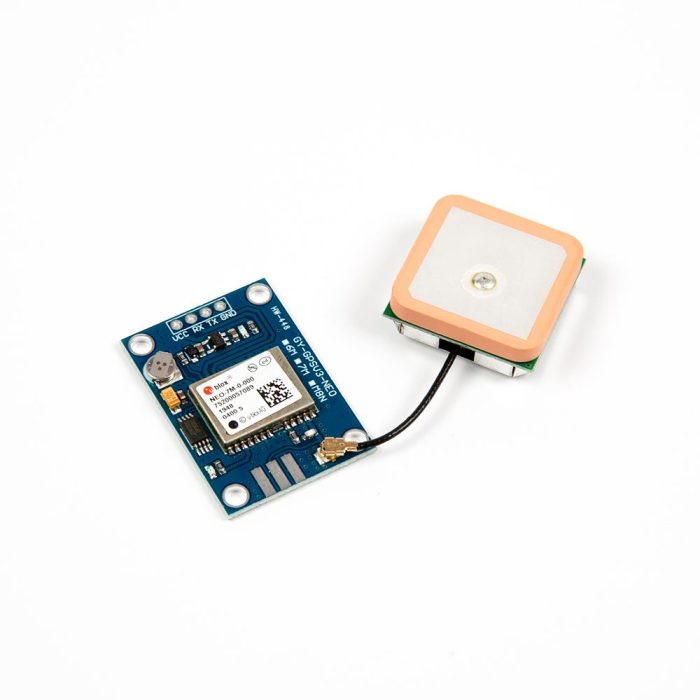

• U.FL harici anten konnektörü: Sinyalin zayıf olduğu uygulamalarda uygun aktif anten bağlama imkanı sunar.
• UART TTL haberleşme: Arduino, Raspberry Pi, STM32 ve diğer mikrodenetleyici sistemlerle seri veri iletişimi yapılabilir.

Kullanım Alanları

Ublox NEO-7M GPS Modülü, açık alanda konum, hız ve zaman bilgisi gerektiren birçok elektronik projede kullanılabilir. GPS sinyali uydu tabanlı olduğu için en iyi performans açık gökyüzü görüşü olan dış ortam uygulamalarında elde edilir.

Ublox NEO-7M GPS Modülü EEPROM’lu Ne İşe Yarar?

Ublox NEO-7M GPS Modülü EEPROM’lu, uydulardan gelen GNSS sinyallerini işleyerek kullanıcının konumunu hesaplar. Modül, seri haberleşme üzerinden NMEA cümleleri gönderir. Bu cümleler içinde enlem, boylam, hız, yön, zaman, uydu sayısı ve konum kilidi durumu gibi bilgiler bulunur. Mikrodenetleyici tarafında bu veriler işlenerek harita uygulaması, takip sistemi, navigasyon algoritması veya veri kayıt sistemi oluşturulabilir.

EEPROM’lu yapı, modül ayarlarının kalıcı saklanması açısından önemlidir. Örneğin baud rate, güncelleme hızı veya bazı NMEA mesajlarının aktif/pasif olması gibi ayarlar u-blox u-center yazılımı veya UBX komutlarıyla yapılandırılabilir. Yedek batarya ise modülün RTC ve uydu yardım verilerini koruyarak tekrar açılışta daha hızlı konum kilidi almasına yardımcı olur. Pil zayıfladığında modül çalışmaya devam eder; ancak ilk uydu bulma süresi uzayabilir.

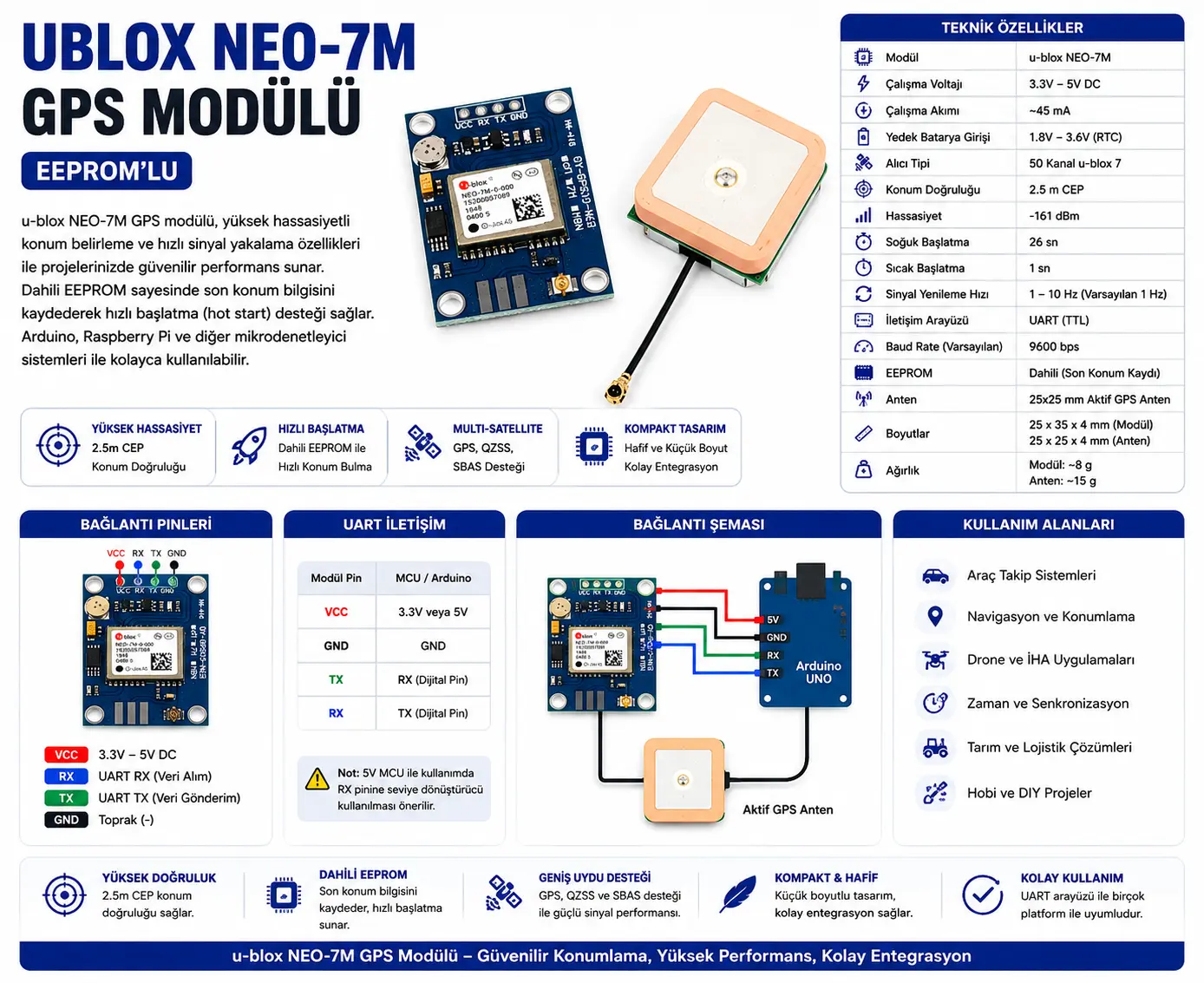

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Besleme gerilimini kontrol edin: NEO-7M çip seviyesi 3.3V’tur. Modül kartında 5V regülatör olup olmadığı kart üzerindeki işaretlere göre doğrulanmalıdır.
2. TX/RX lojik seviyesine dikkat edin: GPS modülünün RX pini 3.3V seviye ile çalışabilir. 5V Arduino kartlarıyla güvenli bağlantı için lojik seviye dönüştürücü önerilir.
3. UART çapraz bağlantı yapın: GPS modülünün TX pini mikrodenetleyicinin RX pinine, GPS RX pini ise mikrodenetleyicinin TX pinine bağlanmalıdır.
4. GND ortaklığı kurun: GPS modülü ve kontrol kartı arasında ortak GND bağlantısı bulunmalıdır.
5. Açık gökyüzü görüşü sağlayın: İlk testte modül açık alanda, anten yüzeyi gökyüzüne bakacak şekilde birkaç dakika bekletilmelidir.
6. İç mekanda kararlı fix beklemeyin: Duvar, çatı, metal kasa ve cam yüzeyler uydu sinyalini zayıflatabilir.
7. Varsayılan baud rate’i kontrol edin: TLS ürün bilgisinde varsayılan UART hızı 9600 baud olarak belirtilmiştir. Farklı konfigürasyonda u-center ile kontrol yapılmalıdır.
8. EEPROM ayarlarını bilinçli değiştirin: NMEA mesajları, baud rate ve güncelleme hızı değiştirilecekse geri dönüş ayarları not alınmalıdır.
9. Aktif anten seçimini doğru yapın: U.FL konnektöre bağlanacak harici antenin GPS L1 bandına ve modül besleme yapısına uygun olması gerekir.

NEO-7M GPS Modülü Nedir?

NEO-7M GPS modülü, u-blox 7 konumlandırma motoru tabanlı bir GNSS alıcı modüldür. Uydulardan gelen L1 bandındaki sinyalleri işleyerek konum, zaman ve hız bilgisi üretir. Bu bilgiler genellikle NMEA formatında seri veri olarak mikrodenetleyiciye aktarılır.

GPS modüllerinde konum kalitesi; uydu sayısı, anten görüş açısı, atmosfer koşulları, çevredeki yüksek yapılar, metal yüzeyler ve modülün ilk açılış durumu gibi birçok faktöre bağlıdır. Bu nedenle en doğru test açık alanda yapılmalıdır. Pencere kenarında alınan sonuçlar çoğu zaman geçici ve kararsız olabilir.

EEPROM ve Yedek Batarya Ne İşe Yarar?

EEPROM, GPS modülü üzerinde yapılan bazı yapılandırma ayarlarının enerji kesildiğinde korunmasına yardımcı olur. Baud rate, güncelleme hızı, NMEA mesaj seçimi veya protokol ayarları gibi konfigürasyonlar uygun yazılımla değiştirilebilir. EEPROM desteği, aynı ayarların her açılışta yeniden gönderilmesini gereksiz hale getirebilir.

Yedek batarya, modülün RTC ve uydu yardımcı verilerinin korunmasına yardımcı olur. Bu sayede modül yeniden enerji aldığında uyduları sıfırdan aramak yerine önceki bilgilerden faydalanarak daha hızlı sıcak başlangıç yapabilir. Batarya zayıfsa modül çalışmaya devam eder; ancak ilk konum alma süresi uzayabilir.

UART GPS Verisi Nasıl Okunur?

UART GPS verisi, modülün TX pininden mikrodenetleyiciye seri veri olarak aktarılır. Varsayılan olarak 9600 baud hızında NMEA cümleleri okunabilir. Bu cümleler ham metin formatındadır ve içinde konum, saat, tarih, hız, yön, uydu sayısı ve fix durumu gibi bilgiler bulunur.

Arduino tarafında TinyGPS++ veya NeoGPS gibi kütüphaneler NMEA verisini ayrıştırarak kullanılabilir değerlere dönüştürür. Raspberry Pi tarafında Python seri port kütüphaneleriyle aynı veri okunabilir. Daha gelişmiş yapılandırma için u-blox u-center yazılımı kullanılabilir; bu yazılım modülün mesaj, baud rate, güncelleme hızı ve diğer parametrelerinin test edilmesine yardımcı olur.

Ublox NEO-7M GPS Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu Ublox NEO-7M GPS Modülü EEPROM’lu, Arduino Uno, Arduino Nano, ESP32, STM32, Raspberry Pi, USB-TTL dönüştürücüler, LoRa modülleri, GSM/GPRS modülleri, SD kart modülleri, OLED/LCD ekranlar, batarya sistemleri, drone kontrol kartları, araç takip devreleri ve veri kayıt sistemleriyle birlikte kullanılabilir. Bağlantı öncesinde UART lojik seviyesi, besleme gerilimi, anten konumu, seri port hızı ve GPS fix durumu kontrol edilmelidir.

Teknik Referans

u-blox NEO-7 serisi, GPS/QZSS, GLONASS ve SBAS motor desteği sunan u-blox 7 GNSS modül ailesidir. Resmi ürün özetinde NEO-7 serisinin düşük güç tüketimi, yüksek hassasiyet ve endüstride kullanılan NEO form faktörüyle konumlandırıldığı belirtilir. Detaylı teknik bilgi için
u-blox NEO-7 ürün özetini ve
u-blox NEO-7 resmi datasheet dokümanını inceleyebilirsiniz.

NEO-7M gibi u-blox GNSS modüllerinin yapılandırılması, test edilmesi, NMEA/UBX mesajlarının izlenmesi ve log alınması için u-blox tarafından sunulan u-center yazılımı kullanılabilir. Yazılım aracı hakkında bilgi için
u-blox u-center resmi sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Ublox NEO-7M GPS Modülü EEPROM’lu

Sık Sorulan Sorular

Ublox NEO-7M GPS Modülü EEPROM’lu nedir?

Uydu sinyallerinden konum, hız ve zaman bilgisi alarak UART üzerinden mikrodenetleyiciye veri gönderen EEPROM’lu GPS/GNSS alıcı modülüdür.

EEPROM ne işe yarar?

EEPROM, baud rate, güncelleme hızı ve NMEA mesaj ayarları gibi yapılandırmaların enerji kesildiğinde korunmasına yardımcı olur.

Yedek batarya ne işe yarar?

Yedek batarya, RTC ve uydu yardımcı verilerinin korunmasına yardımcı olarak tekrar açılışta daha hızlı sıcak başlangıç alınmasını sağlayabilir.

Arduino ile kullanılabilir mi?

Evet. UART bağlantısı ile Arduino üzerinden NMEA verileri okunabilir. TinyGPS++ gibi kütüphanelerle enlem, boylam ve hız bilgileri ayrıştırılabilir.

Varsayılan baud rate nedir?

TLS ürün bilgisinde haberleşme protokolü UART TTL ve varsayılan hız 9600 baud olarak belirtilmiştir.

Kapalı alanda çalışır mı?

GPS modülleri uydu sinyaline ihtiyaç duyar. Kapalı alan, metal kutu, kalın duvar veya çatı altında kararlı konum kilidi alınamayabilir.

Konum hassasiyeti nedir?

TLS ürün bilgisinde ideal koşullar altında yaklaşık 2.5 metre CEP konum hassasiyeti belirtilmiştir.

Güncelleme hızı artırılabilir mi?

Evet. TLS ürün bilgisinde standart 1Hz, yapılandırmaya bağlı olarak 10Hz’e kadar güncelleme hızı belirtilmiştir.

5V Arduino ile doğrudan bağlanabilir mi?

Besleme için kart üzerindeki regülatör yapısı kontrol edilmelidir. TX/RX hatlarında 3.3V lojik seviyesi dikkate alınmalı, özellikle modül RX pini için seviye dönüştürücü kullanılması önerilir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet Ublox NEO-7M GPS Modülü EEPROM’lu bulunur.
