W1209 12V Sıcaklık Kontrollü Dijital Termostat (Kutulu)

Neden W1209 12V Dijital Termostat Tercih Edilmeli?

W1209 12V dijital termostat, belirli bir sıcaklık değerine göre elektrikli yükleri otomatik olarak kontrol etmek isteyen kullanıcılar için ekonomik ve pratik bir çözümdür. Kuluçka makinesi, fan kontrolü, akvaryum sıcaklık takibi, mini soğutucu, sera havalandırması, rezistans kontrolü ve hobi otomasyon projelerinde sık kullanılan bir termostat kartıdır.

Ürün, sıcaklık değerini LED ekran üzerinde gösterir ve ayarlanan eşik değerine göre röleyi devreye alır veya bırakır. Böylece kullanıcı, ısıtma veya soğutma sistemini manuel takip etmek yerine sıcaklık kontrollü otomatik çalışma senaryosu oluşturabilir. Ancak röle çıkışı yalnızca anahtarlama yapar; yükün gerilimi, akımı, izolasyonu, sigortası ve bağlantı güvenliği ayrıca doğru şekilde tasarlanmalıdır.

Öne Çıkan Özellikler

• 12V DC çalışma: Harici 12V adaptör veya DC güç kaynağı ile çalışır.
• Geniş sıcaklık aralığı: -50°C ile +110°C arasında sıcaklık ölçümü ve kontrolü yapılabilir.
• NTC 10K prob: Su geçirmez tip NTC sıcaklık sensörü ile pratik ölçüm imkanı sunar.
• LED ekran: Anlık sıcaklık ve ayar parametreleri ekran üzerinden takip edilebilir.
• Röle çıkışı: Isıtıcı, fan, soğutucu veya benzeri yükleri sıcaklığa göre açıp kapatabilir.
• Isıtma ve soğutma modu: P0 parametresi ile çalışma mantığı ısıtma veya soğutma olarak seçilebilir.
• Histerezis ayarı: Açma-kapama sıcaklık farkı ayarlanarak rölenin sık tetiklemesi azaltılabilir.
• Kalibrasyon ayarı: Ölçüm sapmasını dengelemek için sıcaklık kalibrasyon parametresi kullanılabilir.
• Gecikme fonksiyonu: Kompresör veya soğutma sistemlerinde gecikmeli çalışma senaryoları desteklenebilir.

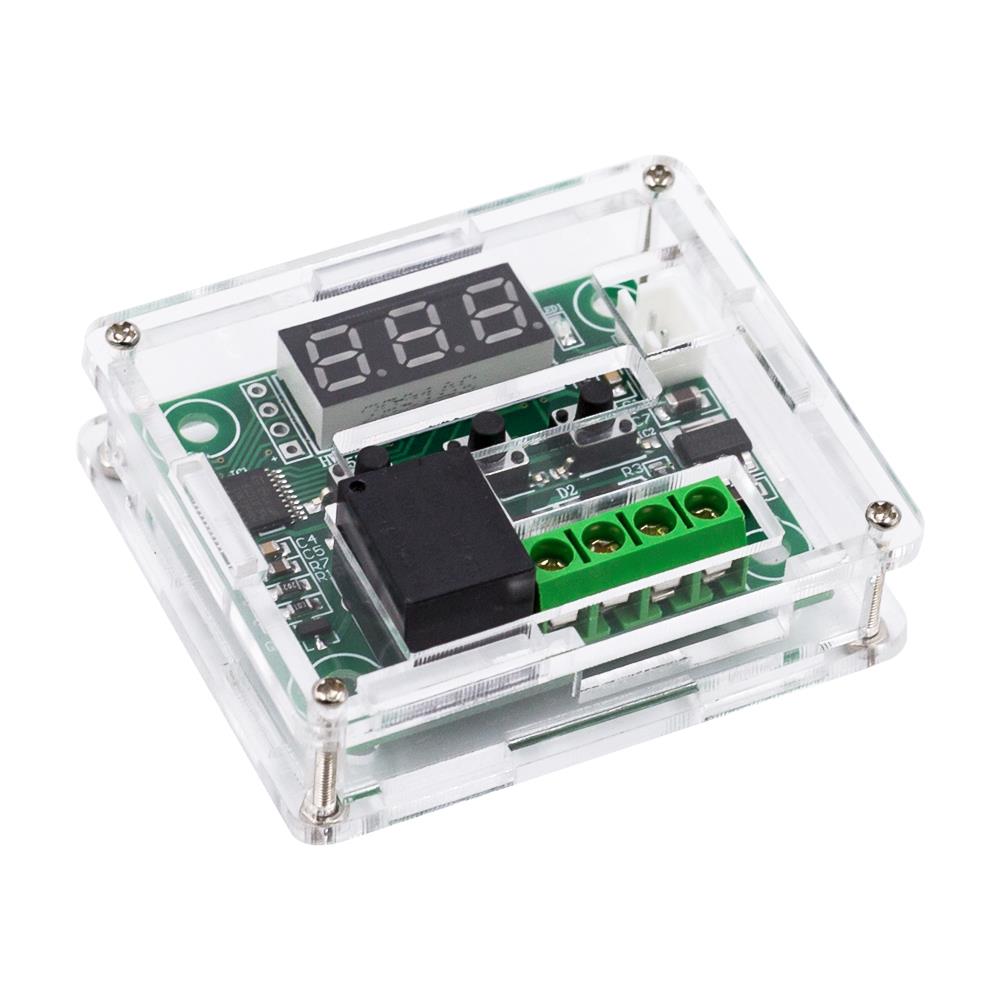

• Kutulu yapı: Montajda daha düzenli görünüm ve temel mekanik koruma avantajı sağlar.

Kullanım Alanları

W1209 röle çıkışlı dijital termostat, sıcaklık değerine göre açma-kapama kontrolü yapılması gereken birçok hobi, atölye ve otomasyon uygulamasında kullanılabilir. Isıtma ve soğutma modları sayesinde hem sıcaklığı artırmaya hem de sıcaklığı düşürmeye yönelik sistemlerde değerlendirilebilir.

W1209 12V Dijital Termostat Ne İşe Yarar?

W1209 12V dijital termostat, NTC sıcaklık probu ile ortam veya hedef noktanın sıcaklığını ölçer. Kullanıcı tarafından belirlenen sıcaklık eşiğine göre kart üzerindeki röle çıkışını kontrol eder. Röle çıkışı bir anahtar gibi davranır ve bağlı yükün enerjisini açıp kapatabilir.

Isıtma modunda sıcaklık ayarlanan değerin altına düştüğünde röle devreye alınarak ısıtıcı çalıştırılabilir. Soğutma modunda ise sıcaklık ayarlanan değerin üzerine çıktığında fan veya soğutucu çalıştırılabilir. Bu yapı, basit sıcaklık otomasyonu gereken projelerde hızlı devreye alma avantajı sağlar.

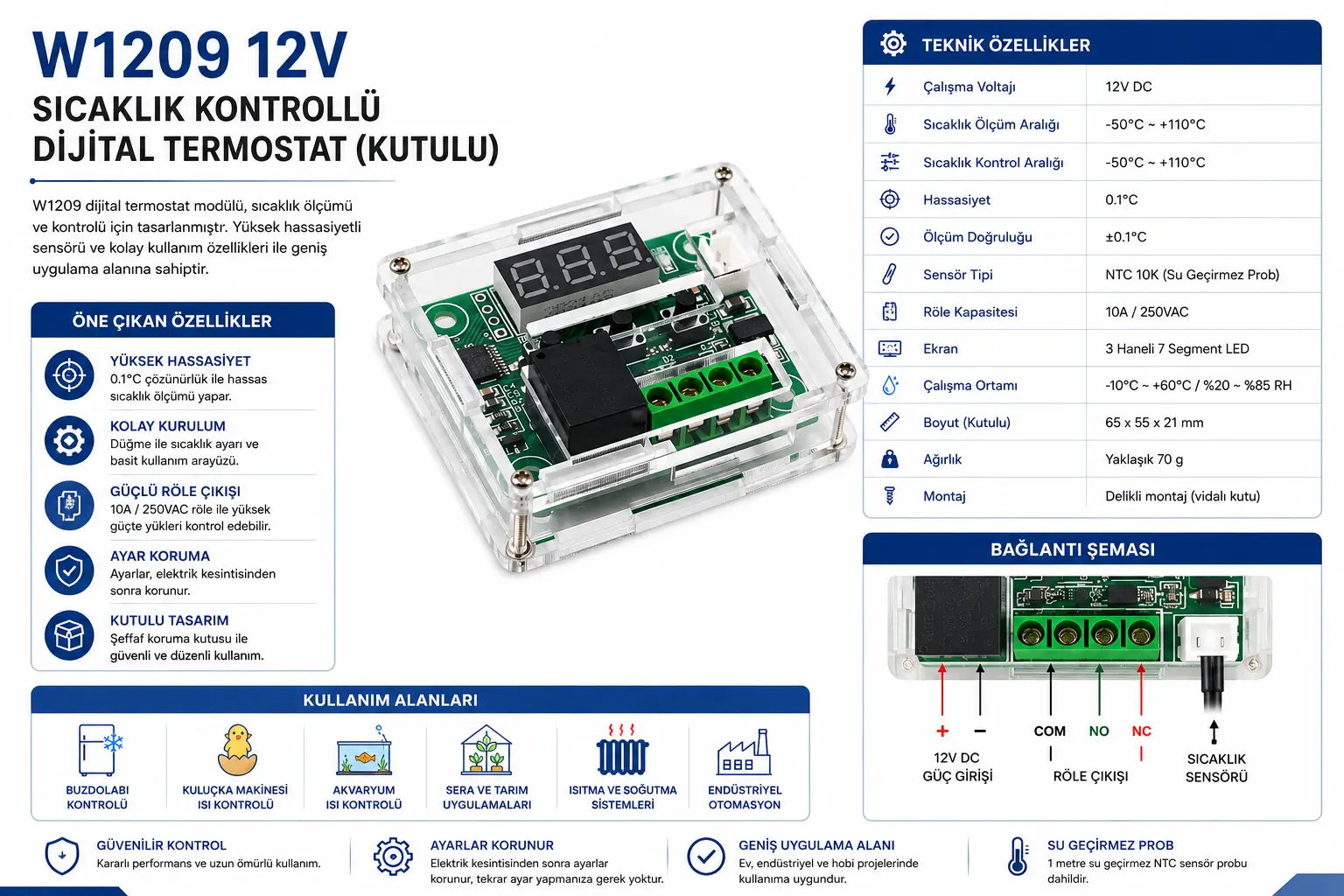

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 12V DC besleme kullanın: Termostat kartı 220V AC ile beslenmez. Kartın çalışması için uygun 12V DC adaptör veya güç kaynağı gerekir.
2. Prob bağlantısını doğru yapın: NTC sıcaklık probu sensör girişine bağlanmalı, prob kablosu ezilme ve kopmaya karşı korunmalıdır.
3. Röle çıkışını yük anahtarı gibi değerlendirin: Röle kontağı yükün enerjisini açıp kapatır; yük beslemesi ayrıca doğru şekilde planlanmalıdır.
4. 220V yüklerde elektrik güvenliğine dikkat edin: Şebeke gerilimiyle çalışılacaksa izolasyon, sigorta, klemens, kablo kesiti ve pano güvenliği uzman kişi tarafından yapılmalıdır.
5. Yük akımını röle limitine göre seçin: 20A röle ifadesi maksimum kontak kapasitesidir; motor, kompresör ve rezistans gibi yüklerde kalkış akımı ayrıca hesaplanmalıdır.
6. Isıtma/soğutma modunu doğru seçin: P0 parametresi ısıtma veya soğutma mantığını belirler. Yanlış mod seçimi sistemin ters çalışmasına neden olabilir.
7. Histerezis değerini ayarlayın: Rölenin sık açılıp kapanmasını önlemek için P1 histerezis değeri uygulamaya göre belirlenmelidir.
8. Kompresörlü sistemlerde gecikme kullanın: Soğutucu kompresör uygulamalarında P6 gecikme ayarı kompresörü korumaya yardımcı olabilir.
9. Kalibrasyon kontrolü yapın: Hassas uygulamalarda prob değeri güvenilir bir termometreyle karşılaştırılarak kalibrasyon parametresi ayarlanmalıdır.

W1209 Termostat Nedir?

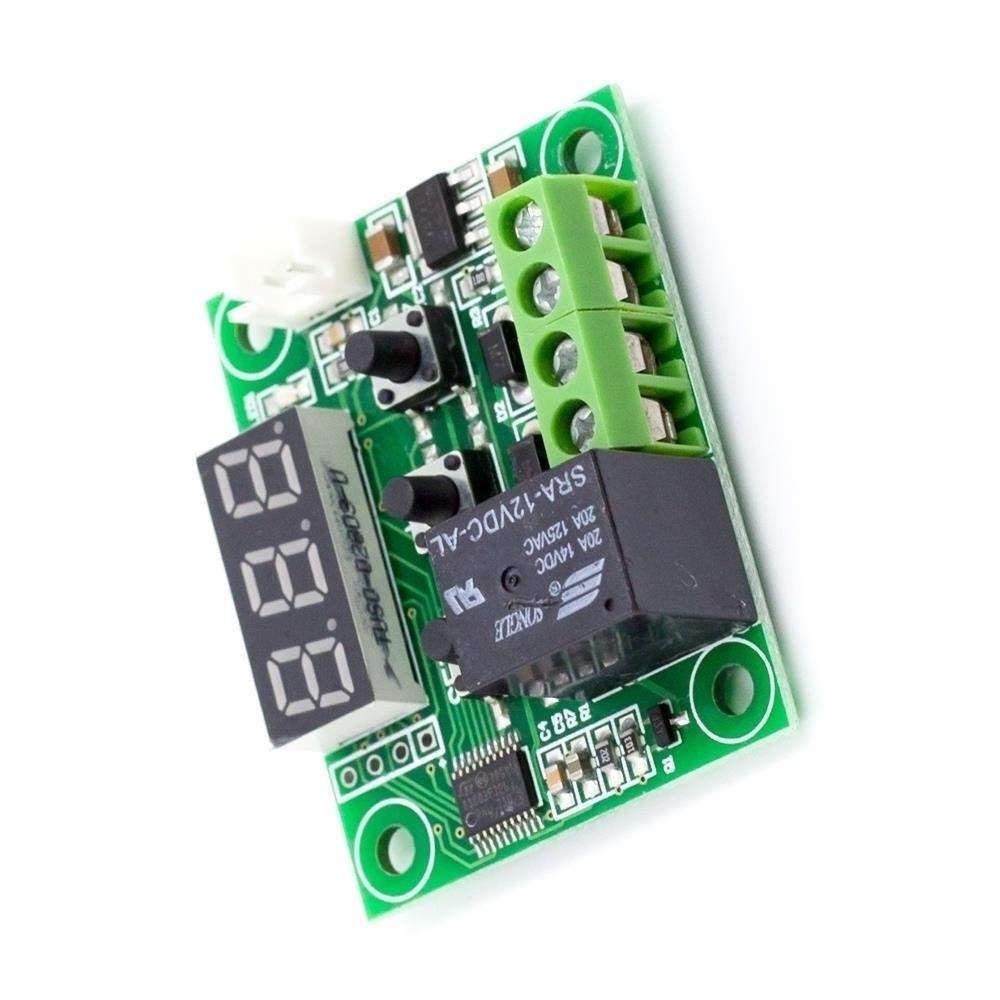

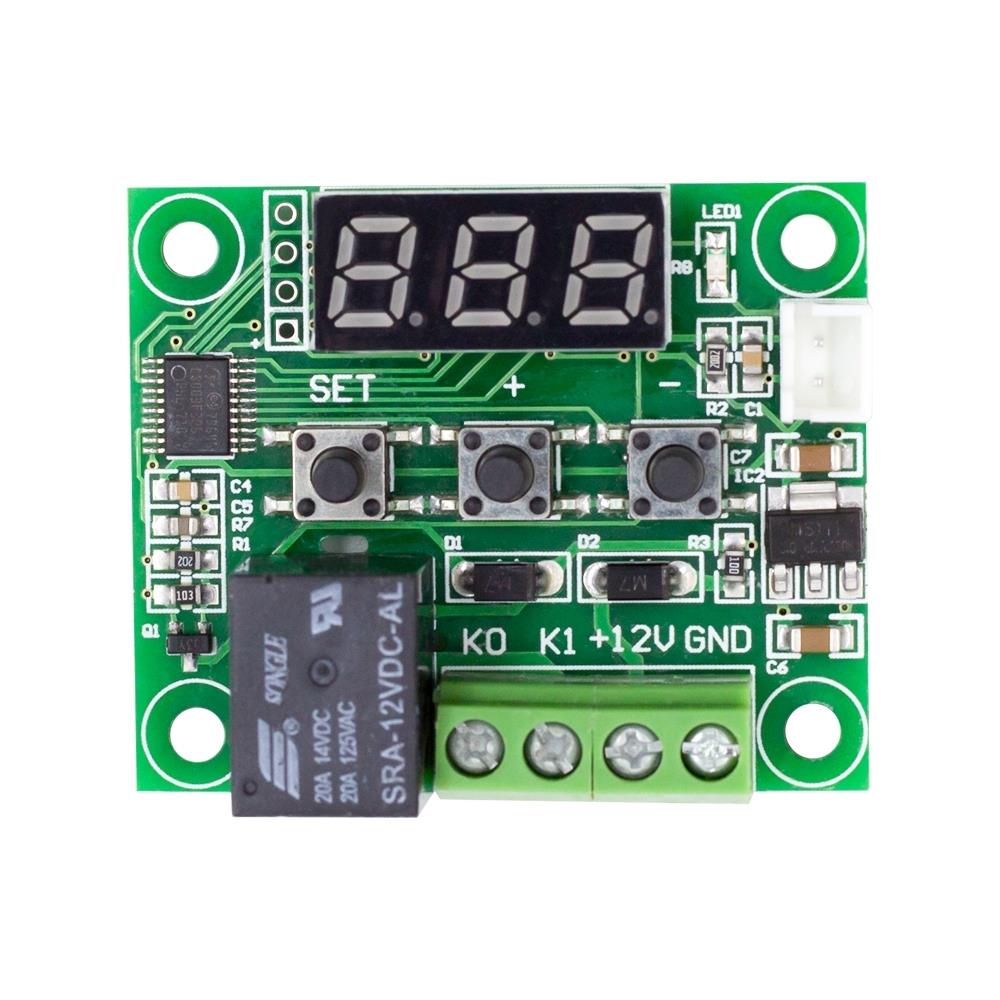

W1209 termostat, sıcaklık probundan gelen veriye göre röle çıkışını açıp kapatan dijital sıcaklık kontrol kartıdır. Kart üzerinde LED ekran, ayar butonları, mikrodenetleyici kontrol yapısı, NTC prob girişi ve röle çıkışı bulunur. Kullanıcı, istenen sıcaklık değerini ve çalışma parametrelerini butonlar üzerinden ayarlayabilir.

Bu tip termostatlar, sıcaklığın belirli bir aralıkta tutulması gereken basit otomasyon sistemlerinde kullanılır. W1209 yapısı profesyonel PID kontrol cihazı değildir; ON/OFF kontrol mantığıyla çalışır. Bu nedenle hassas proses kontrolü yerine hobi, atölye ve temel sıcaklık otomasyonu projeleri için daha uygundur.

Isıtma ve Soğutma Modu Nasıl Çalışır?

Isıtma modu, sıcaklık ayarlanan değerin altına düştüğünde rölenin devreye alınması mantığıyla çalışır. Örneğin kuluçka makinesi veya rezistans kontrolünde sıcaklık düşünce ısıtıcı çalıştırılır, sıcaklık hedef değere ulaştığında röle kapanır.

Soğutma modu, sıcaklık ayarlanan değerin üzerine çıktığında rölenin devreye alınması mantığıyla çalışır. Bu modda fan, soğutucu veya kompresör kontrol edilebilir. Histerezis değeri, rölenin hedef sıcaklık çevresinde çok sık açılıp kapanmasını engellemek için kullanılır.

Histerezis Ayarı Neden Önemlidir?

Histerezis, rölenin açma ve kapama noktaları arasında bırakılan sıcaklık farkıdır. Bu değer çok düşük ayarlanırsa röle hedef sıcaklık çevresinde sık sık tetiklenebilir. Bu durum röle ömrünü azaltabilir, kompresör veya motor gibi yüklerde mekanik ve elektriksel zorlanmaya neden olabilir.

Örneğin hedef sıcaklık 30°C, histerezis 2°C olarak ayarlanırsa sistem seçilen moda göre 30°C ve 28°C veya 32°C gibi farklı eşiklerde çalışabilir. Doğru histerezis değeri; uygulama tipi, ortam hacmi, ısıtıcı gücü, fan kapasitesi ve hedef sıcaklık stabilitesine göre belirlenmelidir.

W1209 12V Dijital Termostat Hangi Ürünlerle Birlikte Kullanılır?

Bu W1209 12V Sıcaklık Kontrollü Dijital Termostat, 12V DC adaptörler, fanlar, ısıtıcı rezistanslar, PTC ısıtıcılar, soğutucu modüller, pompalar, kuluçka sistemleri, akvaryum ekipmanları, sera havalandırma sistemleri, röle/kontaktör panoları ve otomasyon projeleriyle birlikte kullanılabilir. Bağlantı öncesinde besleme gerilimi, yük tipi, röle kontak kapasitesi, sigorta seçimi ve elektriksel izolasyon kontrol edilmelidir.

Teknik Referans

W1209 termostat modülleri; 12V DC besleme, NTC sıcaklık probu, LED ekran, ayar butonları ve röle çıkışı üzerinden ON/OFF sıcaklık kontrolü yapar. Teknik kaynaklarda -50°C ~ +110°C ölçüm aralığı, 0.1°C kontrol hassasiyeti, 0.5 saniye yenileme süresi ve ısıtma/soğutma modları belirtilir. Detaylı kullanım ve parametre bilgileri için
W1209 kullanım dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x W1209 12V Sıcaklık Kontrollü Dijital Termostat Kutulu

Sık Sorulan Sorular

W1209 12V dijital termostat nedir?

W1209, NTC sıcaklık probundan aldığı ölçüme göre röle çıkışını kontrol eden 12V DC beslemeli dijital sıcaklık kontrol kartıdır.

Çalışma voltajı kaç volttur?

Ürün 12V DC besleme ile çalışır. 220V AC şebekeye doğrudan besleme olarak bağlanmamalıdır.

Sıcaklık ölçüm aralığı nedir?

W1209 termostat için kaynaklarda sıcaklık ölçüm aralığı -50°C ile +110°C olarak belirtilmektedir.

Isıtma ve soğutma kontrolü yapabilir mi?

Evet. Parametre ayarı üzerinden ısıtma veya soğutma kontrol mantığı seçilebilir.

Röle çıkışı kaç amperdir?

Ürün kaynaklarında röle çıkışı 20A olarak belirtilir. Ancak yük tipi, kalkış akımı, gerilim seviyesi ve güvenlik payı mutlaka dikkate alınmalıdır.

NTC prob su geçirmez mi?

Ürün kaynaklarında NTC 10K %0.5 su geçirmez sıcaklık sensörü kullanıldığı belirtilmektedir. Kablo ve bağlantı noktaları yine de su temasından korunmalıdır.

Kuluçka makinesinde kullanılabilir mi?

Evet. Kuluçka makinesi sıcaklık kontrol projelerinde kullanılabilir. Hassas uygulamalarda kalibrasyon ve güvenilir ikinci termometre ile kontrol önerilir.

220V ısıtıcı kontrol edebilir mi?

Röle kontağı üzerinden 220V AC yük anahtarlanabilir; ancak şebeke bağlantısı ciddi elektrik riski taşır. Sigorta, izolasyon, kablo kesiti ve bağlantı güvenliği uzman kişi tarafından yapılmalıdır.

Bu ürün PID kontrol yapar mı?

Hayır. W1209 ON/OFF kontrol mantığıyla çalışır. Profesyonel PID sıcaklık kontrol cihazı değildir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet W1209 12V Sıcaklık Kontrollü Dijital Termostat Kutulu bulunur.
