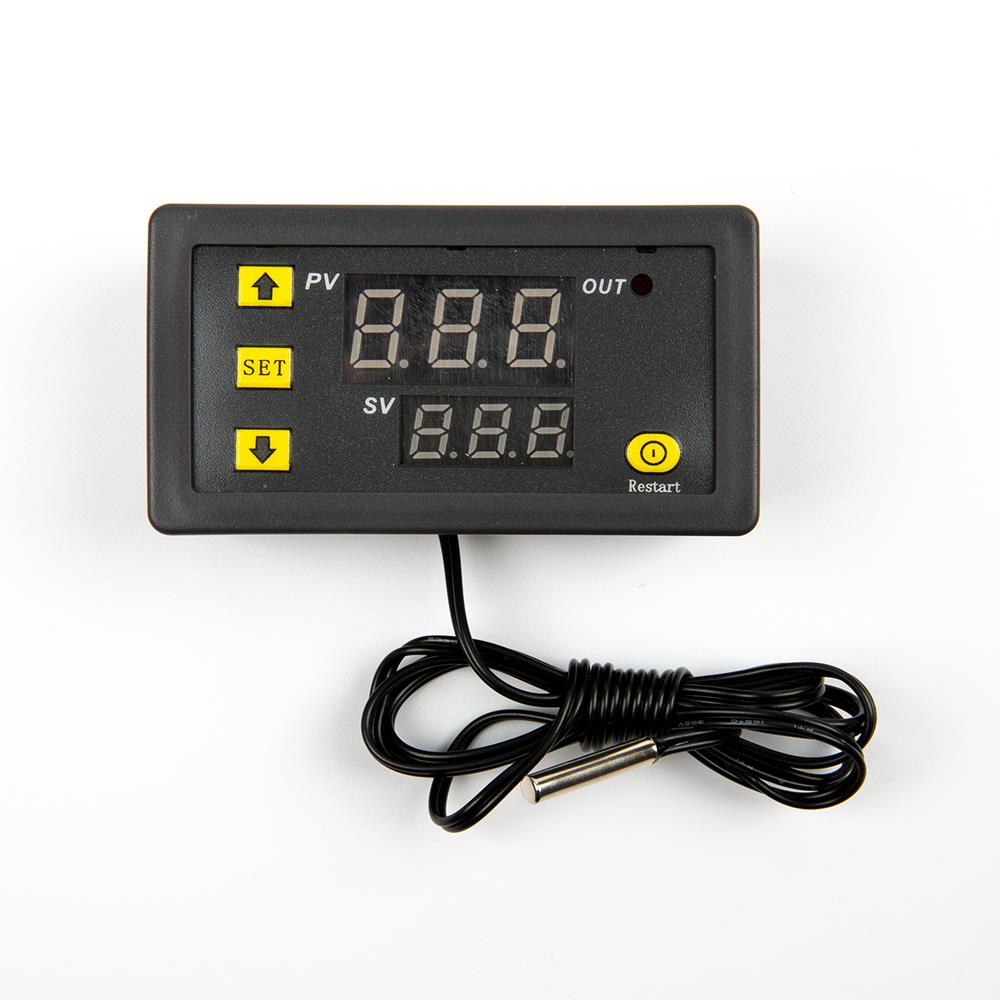

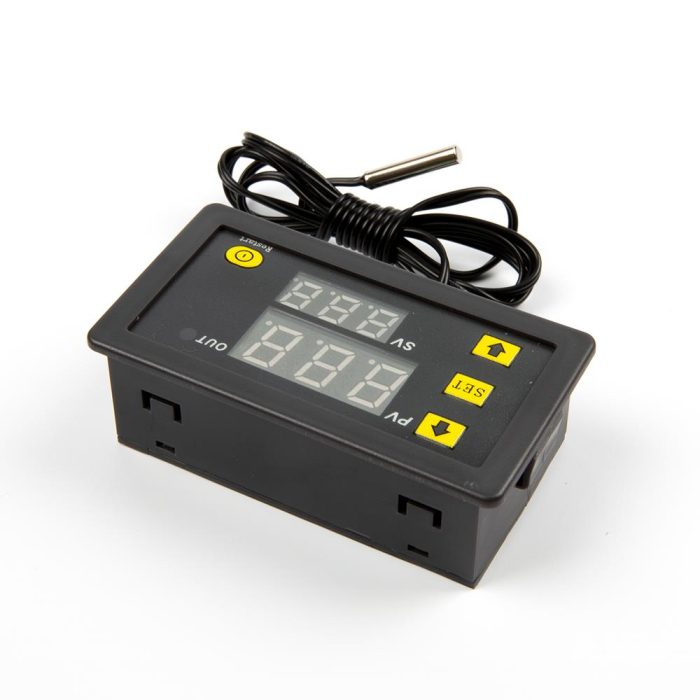

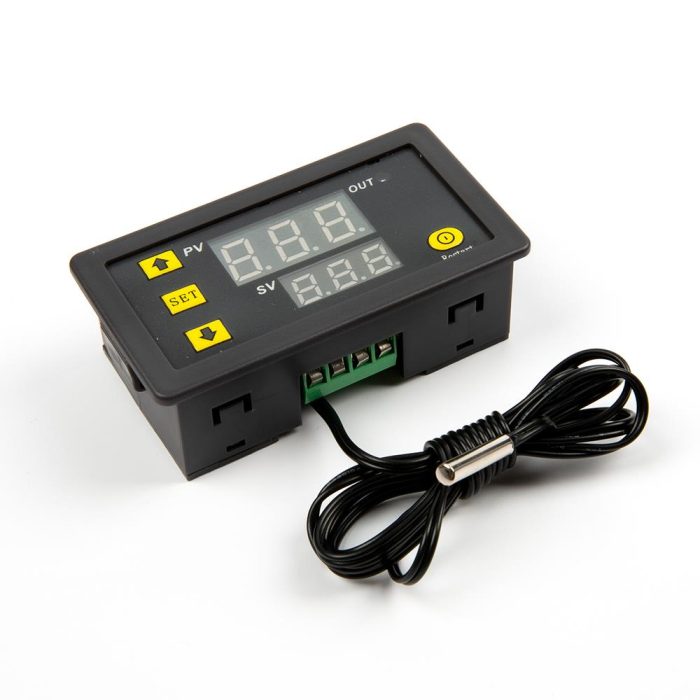

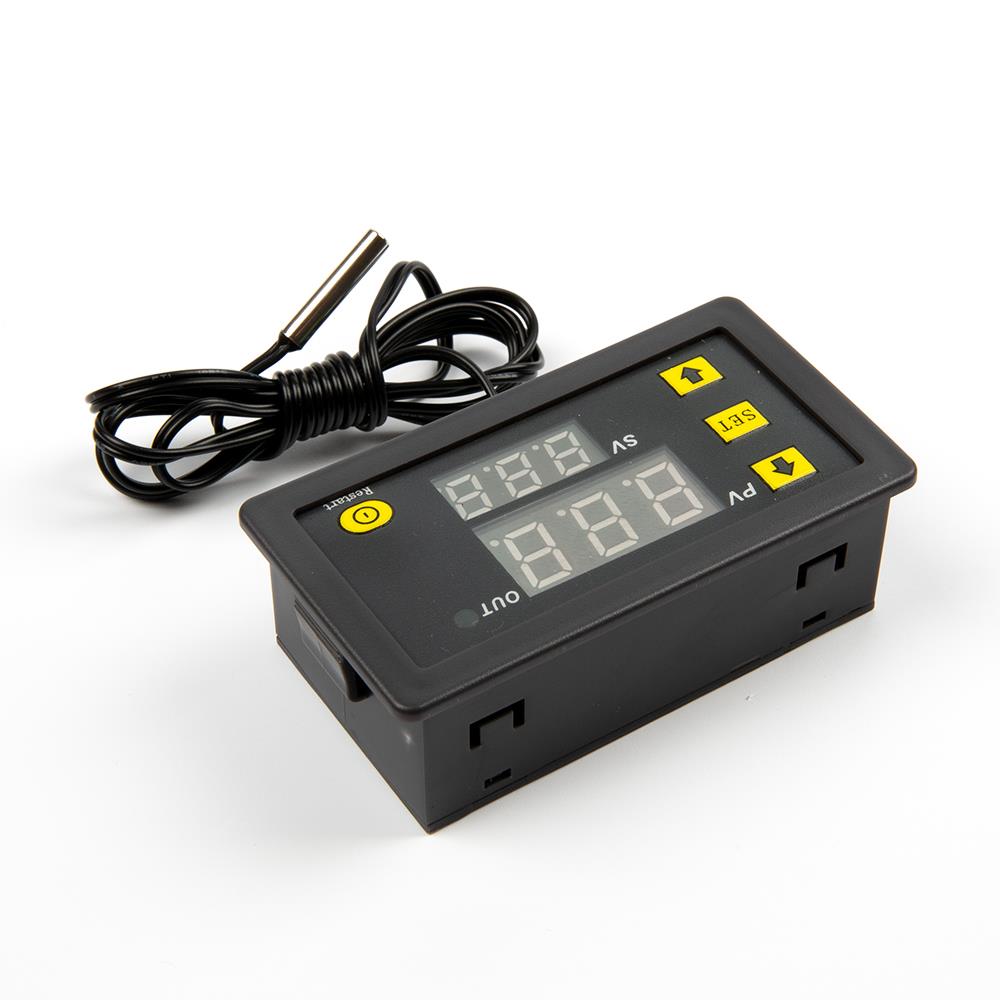

W3230 AC 110V-220V Termostat Sıcaklık Denetleyici Modülü

Neden W3230 Sıcaklık Kontrol Cihazı Tercih Edilmeli?

W3230 sıcaklık kontrol cihazı, sıcaklık değerine göre otomatik açma-kapama kontrolü gereken uygulamalarda kompakt, panel tipi ve pratik bir termostat çözümü sunar. Cihaz, belirlenen sıcaklık değerine göre röleyi devreye alır veya devreden çıkarır. Böylece fan, soğutucu, ısıtıcı ya da uygun ara kontaktör üzerinden farklı yüklerin sıcaklığa bağlı kontrolü yapılabilir.

Çift renkli dijital ekran yapısı, anlık sıcaklık ve ayar değerlerinin kolay okunmasına yardımcı olur. Histerezis/dönüş farkı ayarı sayesinde rölenin sık sık açılıp kapanması azaltılabilir. P4 sıcaklık düzeltme ayarı ile sensör okuması referans termometreye göre kalibre edilebilir. P5 gecikmeli başlatma fonksiyonu ise özellikle kompresörlü soğutma uygulamalarında ekipman koruması açısından avantaj sağlar.

Öne Çıkan Özellikler

• W3230 dijital termostat yapısı: Sıcaklık ölçümü ve röle çıkışıyla otomatik kontrol sağlar.
• 110-220V AC çalışma gerilimi: AC beslemeli panel ve cihaz uygulamalarına uygundur.
• -50°C ile +120°C kontrol aralığı: Geniş sıcaklık aralığı sayesinde farklı ısıtma ve soğutma senaryolarında kullanılabilir.
• 0.1°C hassasiyet: İnce sıcaklık ayarı gerektiren uygulamalarda daha kontrollü çalışma sağlar.
• NTC10K sensör: Su ve toz geçirmez prob sensör ile sıcaklık ölçümü yapılabilir.
• 95 cm sensör kablosu: Sensörün kontrol cihazından uzak bir noktaya konumlandırılmasını kolaylaştırır.
• 10A röle çıkışı: Uygun yüklerde doğrudan, yüksek güçlü yüklerde ise kontaktör veya SSR üzerinden kontrol yapılabilir.
• Isıtma ve soğutma modu: H ve C çalışma modlarıyla fan, soğutucu veya ısıtıcı kontrolü yapılabilir.
• Histerezis ayarı: Rölenin gereksiz sık anahtarlamasını azaltmak için dönüş farkı ayarlanabilir.
• Sıcaklık düzeltme ayarı: Ölçüm sapmaları için yazılım üzerinden kalibrasyon yapılabilir.
• Gecikmeli başlatma: Kompresörlü veya gecikmeli çalışması gereken yüklerde koruma amaçlı kullanılabilir.

Nerelerde Kullanılır?

W3230 dijital sıcaklık kontrol cihazı, sıcaklık değerine göre bir yükün otomatik olarak çalıştırılması veya durdurulması gereken birçok uygulamada kullanılabilir. Panel tipi yapısı sayesinde kutu, pano, kabin veya cihaz gövdesine monte edilerek daha düzenli bir görünüm sağlar.

W3230 Dijital Sıcaklık Kontrol Cihazı Ne İşe Yarar?

W3230 dijital sıcaklık kontrol cihazı, NTC10K sensörden aldığı sıcaklık bilgisini ekranda gösterir ve kullanıcının belirlediği sıcaklık ayarına göre röle çıkışını kontrol eder. Isıtma modunda sıcaklık ayar değerinin altına düştüğünde röle devreye alınabilir; soğutma modunda ise sıcaklık ayar değerinin üzerine çıktığında fan veya soğutucu çalıştırılabilir.

Bu çalışma mantığı sayesinde sıcaklık belirli bir aralıkta tutulabilir. Dönüş farkı ayarı, sistemin sürekli aç-kapa yapmasını önler. Sıcaklık üst/alt limit ayarları, kullanıcı hatası veya yanlış ayar riskini azaltır. Gecikmeli başlatma özelliği ise özellikle soğutma kompresörlerinde kısa aralıklarla tekrar devreye girme riskini azaltmak için değerlendirilebilir.

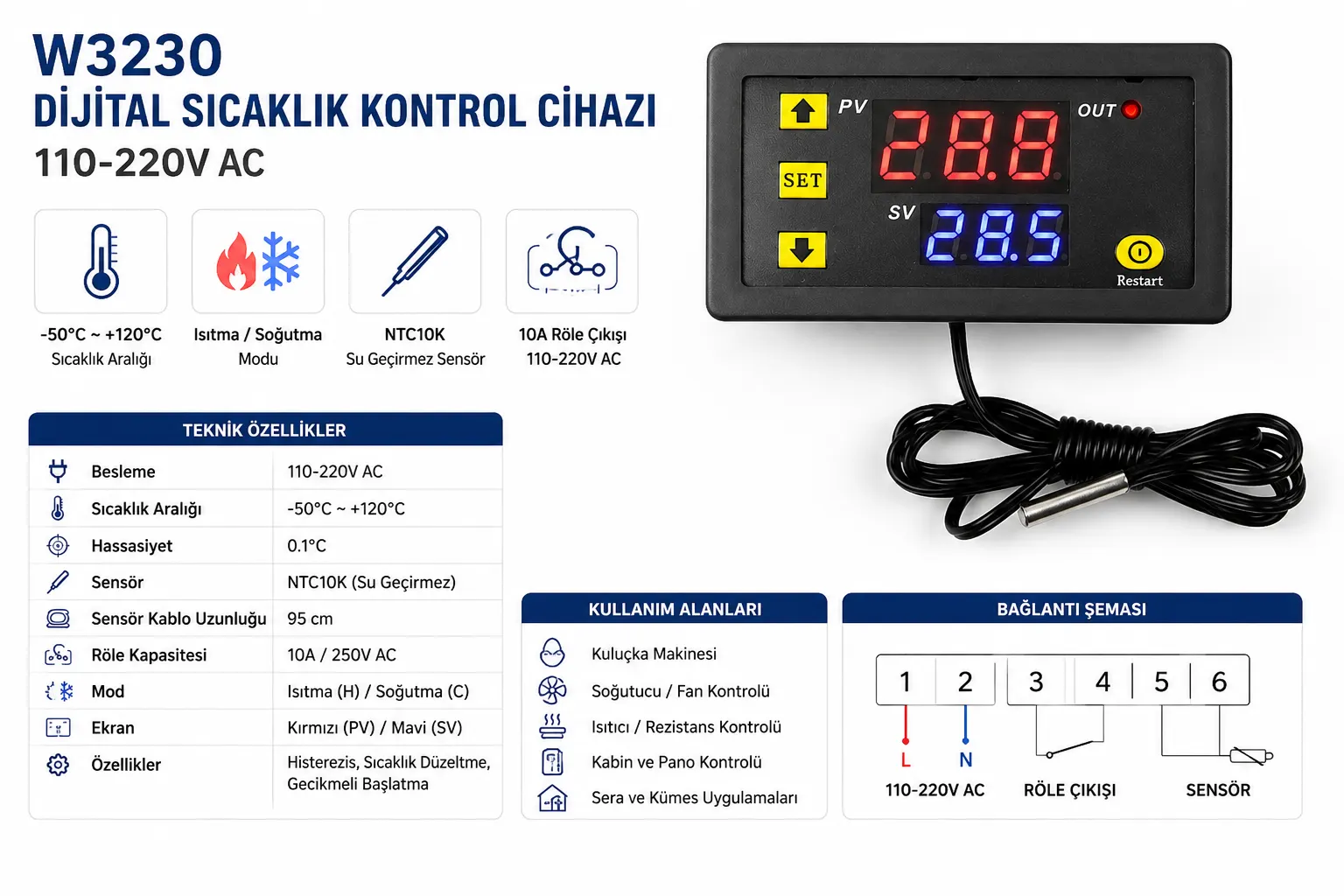

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Ürün etiketini kontrol edin: W3230 modellerinde 12V DC, 24V DC ve 110-220V AC gibi farklı besleme varyantları bulunabilir. Bağlantı yapmadan önce cihaz üzerindeki besleme etiketi mutlaka kontrol edilmelidir.
2. AC besleme bağlantısını güvenli yapın: 110-220V AC giriş bağlantısı yüksek gerilim içerir. İzolasyon, klemens, sigorta, kablo kesiti ve muhafaza doğru seçilmelidir.
3. Sensörü doğru konumlandırın: NTC10K prob, ölçülmek istenen noktaya temas edecek veya uygun hava akışı içinde kalacak şekilde yerleştirilmelidir.
4. P0 modunu belirleyin: Isıtma kontrolü için H, soğutma kontrolü için C modu seçilmelidir.
5. P1 dönüş farkını ayarlayın: Rölenin çok sık tetiklenmesini önlemek için uygulamaya uygun histerezis değeri girilmelidir.
6. P2 ve P3 limitlerini düzenleyin: Kullanıcının ayarlayabileceği maksimum ve minimum sıcaklık değerleri proje güvenliği için sınırlandırılabilir.
7. P4 ile kalibrasyon yapın: Sensör okuması referans termometreden farklıysa sıcaklık düzeltme parametresi kullanılabilir.
8. P5 gecikmeyi değerlendirin: Soğutma kompresörü gibi sık devreye girip çıkmaması gereken yüklerde gecikmeli başlatma kullanılmalıdır.
9. Röle kapasitesini doğrudan yük kapasitesi gibi yorumlamayın: Rezistans, motor, kompresör ve endüktif yüklerde kontaktör, SSR veya uygun ara röle kullanılması daha güvenli olabilir.

W3230 ile W1209 Arasındaki Fark Nedir?

W1209, genellikle düşük voltajlı 12V DC besleme ile çalışan küçük boyutlu termostat modülü olarak kullanılır. W3230 sıcaklık kontrol cihazı ise panel tipi gövde, kırmızı/mavi ekran ve 110-220V AC besleme varyantıyla daha doğrudan panel montajlı uygulamalara hitap eder.

12V DC kontrollü hobi devreleri ve düşük voltajlı prototipler için W1209 yeterli olabilir. AC beslemeli pano, kabin veya cihaz üzerine monte edilecek daha düzenli bir kontrol çözümü isteniyorsa W3230 daha uygun bir tercih olabilir. Ancak her iki üründe de röle çıkışıyla yüksek güçlü yük kontrolünde elektrik güvenliği kurallarına uyulmalıdır.

W3230 ile XH-W1219 Arasındaki Fark Nedir?

XH-W1219 modelleri genellikle 12V DC beslemeli, çift ekranlı ve küçük kontrol kartı formundaki termostat modülleridir. W3230 ise panel tipi gövdesi ve AC 110-220V besleme varyantıyla daha farklı montaj senaryolarına uygundur.

Düşük voltajlı test, araç içi uygulama veya 12V sistemlerde XH-W1219 tercih edilebilir. Şebeke beslemeli panel tipi kullanım, kabin kontrolü veya AC beslemeli termostat ihtiyacında W3230 modeli daha pratik olabilir. Seçim yaparken besleme gerilimi, sensör tipi, röle kapasitesi ve montaj alanı birlikte değerlendirilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu W3230 110-220V AC dijital sıcaklık kontrol cihazı, fanlar, soğutucular, ısıtıcılar, rezistanslar, kontaktörler, SSR röleler, pano ekipmanları, kabin sistemleri, kuluçka sistemleri, NTC10K sensörler ve uygun sigorta/klemens ekipmanlarıyla birlikte kullanılabilir. Kontrol edilecek yükün gerilim, akım, ilk kalkış akımı ve güvenlik gereksinimleri mutlaka hesaplanmalıdır.

Teknik Referans

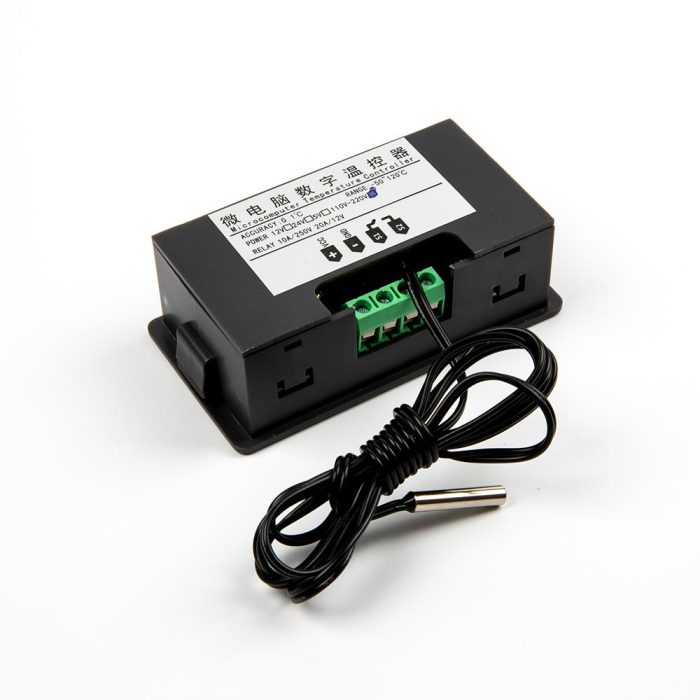

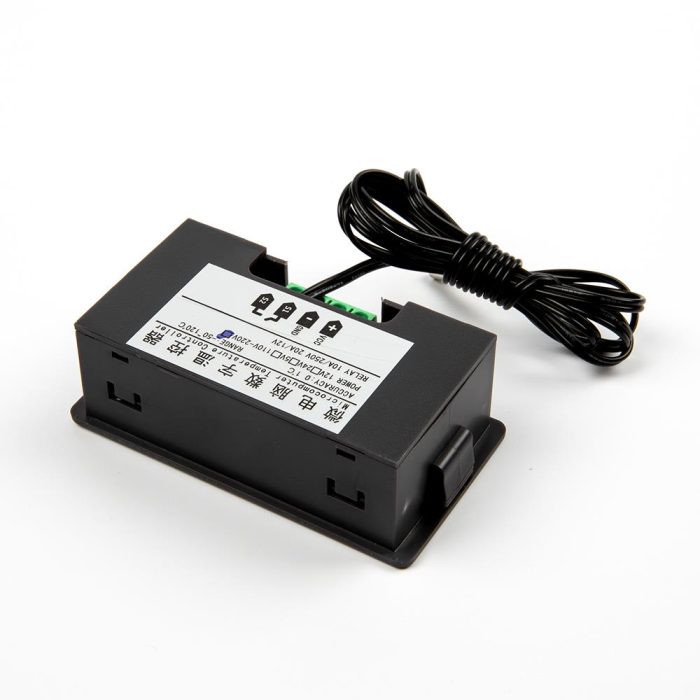

W3230 sıcaklık kontrol cihazında P0 ısıtma/soğutma modu, P1 dönüş farkı, P2/P3 sıcaklık limitleri, P4 sıcaklık düzeltme ve P5 gecikmeli başlatma gibi parametreler bulunur. Bağlantı öncesinde ürün üzerindeki besleme etiketi, röle kontak şeması ve sensör bağlantısı mutlaka kontrol edilmelidir.

Kimler İçin Uygun?

Paket İçeriği

• 1 x W3230 110-220V AC Dijital Sıcaklık Kontrol Cihazı
• 1 x NTC10K su ve toz geçirmez sıcaklık sensörü

Sık Sorulan Sorular

W3230 sıcaklık kontrol cihazı nedir?

W3230, NTC10K sensör ile sıcaklık ölçerek röle çıkışı üzerinden ısıtma veya soğutma ekipmanlarını kontrol eden dijital panel tipi termostat cihazıdır.

Bu W3230 modeli kaç volt ile çalışır?

Bu içerik 110-220V AC beslemeli W3230 modeli için hazırlanmıştır. Farklı W3230 varyantlarında 12V DC veya 24V DC besleme bulunabileceği için ürün etiketi mutlaka kontrol edilmelidir.

Sıcaklık ölçüm aralığı nedir?

Kaynak ürün bilgilerinde sıcaklık ölçüm ve kontrol aralığı -50°C ile +120°C olarak belirtilmiştir.

W3230 ısıtma ve soğutma kontrolü yapabilir mi?

Evet. P0 parametresi üzerinden H ısıtma modu veya C soğutma modu seçilerek farklı kontrol senaryoları oluşturulabilir.

Röle çıkışı kaç amperdir?

Kaynak ürün bilgilerinde röle kapasitesi 250V AC 10A ve 12V DC 20A olarak belirtilmiştir. Ancak yük tipine göre güvenlik payı bırakılmalı, yüksek güçlü ve endüktif yüklerde kontaktör veya SSR kullanılmalıdır.

Hangi sensörle çalışır?

W3230, NTC10K su ve toz geçirmez sıcaklık sensörüyle birlikte kullanılır.

Kuluçka makinesinde kullanılabilir mi?

Evet. Uygun sensör yerleşimi, doğru histerezis ayarı, güvenli bağlantı ve uygun ısıtıcı kontrol devresiyle kuluçka sıcaklık kontrol uygulamalarında kullanılabilir.

Kompresörlü soğutma sisteminde kullanılabilir mi?

Evet, ancak kompresör gibi yüklerde röle kontak kapasitesi ve ilk kalkış akımı dikkate alınmalıdır. P5 gecikmeli başlatma kullanılmalı ve uygun kontaktör/koruma elemanları tercih edilmelidir.

220V bağlantısını kullanıcı kendisi yapabilir mi?

Şebeke gerilimi tehlikelidir. 110-220V AC bağlantılar yetkin kişiler tarafından, uygun sigorta, kablo, klemens, izolasyon ve muhafaza kullanılarak yapılmalıdır.
