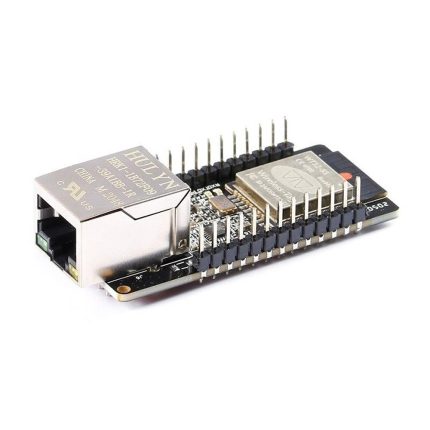

WT32-ETH01 ESP32 Tabanlı Serial to Ethernet Modül

Neden WT32-ETH01 ESP32 Ethernet Modül Tercih Edilmeli?

Kablosuz bağlantı pratik olsa da bazı projelerde Wi-Fi sinyal kalitesi, ağ yoğunluğu veya ortam koşulları nedeniyle kararlı haberleşme sağlamak zorlaşabilir. WT32-ETH01 ESP32 Ethernet Modül, bu noktada ESP32 tabanlı projelere RJ45 üzerinden kablolu ağ bağlantısı kazandırarak daha güvenilir bir haberleşme altyapısı oluşturur.

Özellikle sürekli veri aktarımı yapılan sensör izleme sistemlerinde, otomasyon panolarında, yerel ağ üzerinden kontrol edilen cihazlarda ve TCP UDP haberleşme gerektiren uygulamalarda Ethernet bağlantısı, proje stabilitesi açısından önemli bir avantaj sağlar.

Öne Çıkan Özellikler

• ESP32 tabanlı güçlü yapı: Wi-Fi, Bluetooth ve Ethernet haberleşmesini tek kart üzerinde kullanmak isteyen geliştiriciler için uygundur.
• RJ45 10/100 Mbps Ethernet portu: Kablolu ağ bağlantısı ile Wi-Fi’ye göre daha kararlı iletişim gereken projelerde avantaj sağlar.
• Serial to Ethernet kullanım alanı: UART seri haberleşme kullanan cihazlardan gelen verilerin ağ üzerinden aktarılması gereken uygulamalarda değerlendirilebilir.
• TCP ve UDP protokol desteği: TCP Client, TCP Server, UDP Client ve UDP Server senaryolarına uygun haberleşme esnekliği sunar.
• Wi-Fi çalışma modları: Station, SoftAP, SoftAP + Station ve P2P modlarıyla farklı ağ yapılandırmalarına uyum sağlayabilir.
• Bluetooth desteği: ESP32 altyapısı sayesinde Bluetooth v4.2 BR/EDR ve BLE özelliklerinden yararlanılabilir.
• 32Mbit dahili flash bellek: Gömülü yazılım ve IoT uygulamaları için uygun bellek altyapısı sağlar.

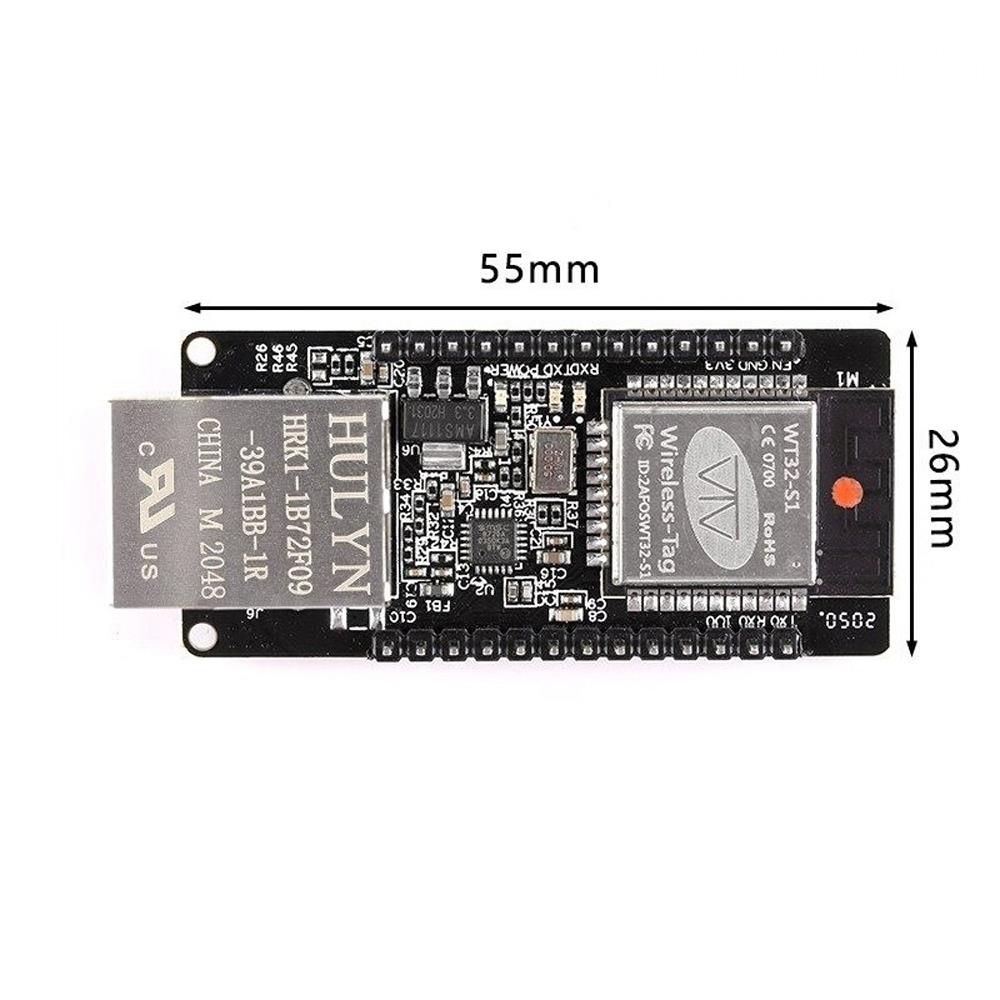

• Kompakt kart tasarımı: Prototipleme, özel PCB tasarımları ve pano içi uygulamalarda kolay konumlandırma avantajı sunar.
• OTA güncelleme desteği: Ağ üzerinden firmware güncellemesi yapılabilecek projelerde kullanılabilir.

Nerelerde Kullanılır?

WT32-ETH01 ESP32 Tabanlı Serial to Ethernet Modül, kablolu ağ bağlantısı gerektiren IoT, otomasyon ve gömülü sistem projelerinde kullanılır. Özellikle sensör verilerinin Ethernet üzerinden aktarılması, cihazların IP ağına dahil edilmesi ve uzaktan kontrol sistemlerinin kurulması gibi senaryolarda pratik bir çözüm sunar.

WT32-ETH01 Ne İşe Yarar?

WT32-ETH01 ESP32 Ethernet Modül, gömülü sistemlerin Ethernet ağına bağlanmasını sağlayan ESP32 tabanlı bir geliştirme kartıdır. Seri haberleşme kullanan cihazlardan gelen verilerin IP ağı üzerinden aktarılması, ağ bağlantılı kontrol sistemleri kurulması ve kablolu IoT cihazları geliştirilmesi için kullanılabilir.

Bu modül, Wi-Fi bağlantısına ek olarak RJ45 Ethernet portu sunduğu için router, switch veya endüstriyel ağ altyapısına doğrudan bağlanabilir. Böylece proje sahasında kablosuz sinyal kalitesine bağımlı kalmadan daha kararlı veri iletişimi sağlanabilir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Besleme gerilimini doğru seçin: Modül 3.3V veya 5V ile beslenebilir. Aynı anda iki farklı besleme hattı uygulamamaya dikkat edilmelidir.
2. Yeterli akım sağlayın: Stabil çalışma için güç kaynağının en az 500mA sağlayabilmesi önerilir.
3. Ethernet bağlantısını yapın: RJ45 port üzerinden switch, router veya ağ ekipmanına bağlantı sağlayabilirsiniz.
4. USB-TTL programlayıcı ihtiyacını kontrol edin: Kart üzerinde dahili USB programlayıcı bulunmayabilir. Yazılım yüklemek için uygun USB-TTL dönüştürücü ve doğru boot bağlantıları gerekebilir.
5. TX RX bağlantısını doğrulayın: Programlama veya seri haberleşme sırasında TX RX pinlerinin doğru eşleştirildiğinden emin olunmalıdır.

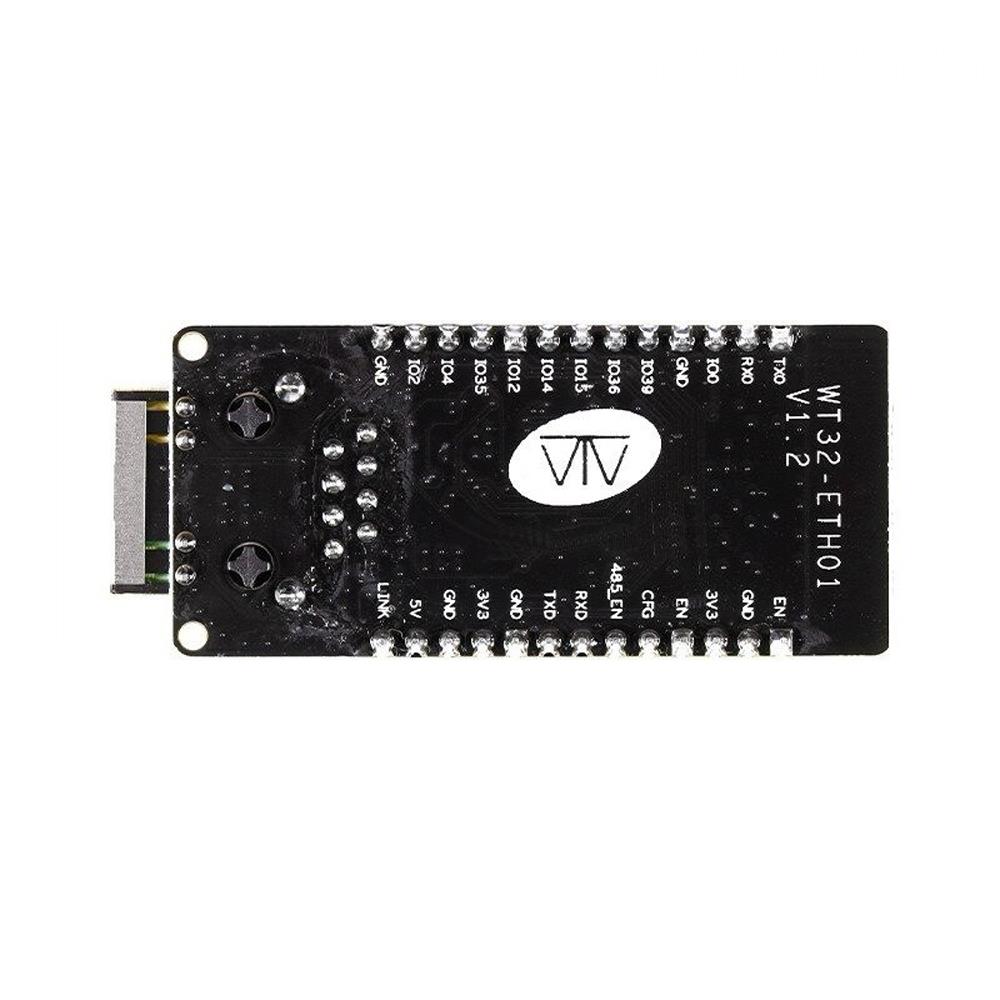

6. GPIO pinlerini planlayın: Projede kullanılacak pinler Ethernet, boot ve haberleşme fonksiyonlarıyla çakışmayacak şekilde seçilmelidir.
7. Yükleme öncesi bağlantıları kontrol edin: Yanlış polarite, hatalı besleme veya hatalı pin bağlantısı modüle zarar verebilir.

Wi-Fi Yerine Ethernet Kullanmanın Avantajı Nedir?

Wi-Fi bağlantısı mobil ve pratik çözümler için avantajlıdır. Ancak sürekli veri aktarımı, düşük bağlantı kopma riski, pano içi kurulum veya yerel ağ üzerinden stabil haberleşme gereken projelerde Ethernet bağlantısı daha güvenilir bir altyapı sunabilir.

WT32-ETH01 ESP32 Tabanlı Serial to Ethernet Modül, ESP32 projelerinde kablolu ağ bağlantısı kullanılmasını sağlayarak Wi-Fi sinyal kalitesinden kaynaklanabilecek riskleri azaltmaya yardımcı olur. Bu nedenle otomasyon, veri toplama ve uzaktan izleme gibi kesintisiz iletişim gerektiren uygulamalarda tercih edilebilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu ESP32 Ethernet modül, geliştirme kartları, bağlantı kabloları, USB-TTL dönüştürücüler, sensör modülleri ve ağ haberleşmesi gerektiren elektronik projelerle birlikte kullanılabilir. Projenin haberleşme ve besleme ihtiyacına göre yardımcı ürünlerin doğru seçilmesi önemlidir.

Teknik Referans

ESP32 Ethernet altyapısı hakkında daha detaylı geliştirme dokümanı için
Espressif ESP-IDF Ethernet dokümantasyonunu inceleyebilirsiniz.

Kimler İçin Uygun?

Sık Sorulan Sorular

WT32-ETH01 ESP32 Tabanlı Serial to Ethernet Modül nedir?

WT32-ETH01, ESP32 tabanlı yapıya sahip, RJ45 Ethernet portu üzerinden kablolu ağ bağlantısı sunan serial to Ethernet haberleşme modülüdür. IoT, otomasyon ve gömülü sistem projelerinde kullanılabilir.

WT32-ETH01 Wi-Fi yerine Ethernet bağlantısı için uygun mu?

Evet. RJ45 10/100 Mbps Ethernet portu sayesinde Wi-Fi sinyal kalitesine bağlı kalmadan kablolu ağ üzerinden daha kararlı haberleşme kurulabilir.

Bu modül Wi-Fi ve Bluetooth destekler mi?

Evet. ESP32 altyapısı sayesinde 2.4 GHz Wi-Fi ve Bluetooth v4.2 BR/EDR ile BLE desteği sunar.

WT32-ETH01 programlamak için USB-TTL gerekir mi?

Kart üzerinde dahili USB programlayıcı bulunmadığı kurulumlarda USB-TTL dönüştürücü gerekir. Programlama öncesinde TX, RX, GND, besleme ve boot bağlantıları doğru şekilde yapılmalıdır.

Arduino IDE ile programlanabilir mi?

Evet. Uygun ESP32 kart tanımı, gerekli kütüphaneler ve doğru USB-TTL bağlantısı kullanıldığında Arduino IDE üzerinden programlanabilir. ESP-IDF ve PlatformIO gibi geliştirme ortamlarında da değerlendirilebilir.
