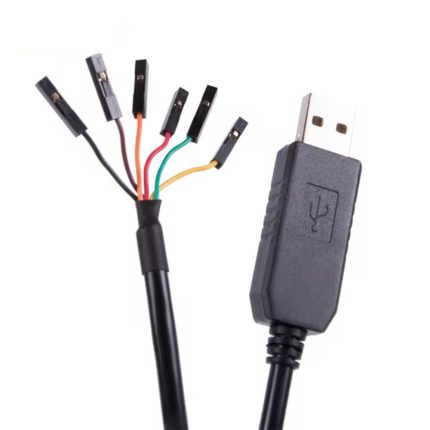

FT232RL USB – TTL Seri Haberleşme Adaptör Kablosu (RTS/CTS Akış Kontrolü – 6 Pinli)

Ürün Tanımı

XD-43 FT232 USB-TTL Seri Haberleşme Dönüştürücü, USB üzerinden TTL seviyelerinde seri haberleşme sağlayan, özellikle elektronik projeler ve mikrodenetleyici uygulamaları için ideal bir çözümdür. FTDI FT232RL yonga seti ile donatılmış olan bu kablo, USB protokolünü tam anlamıyla desteklerken yüksek hızda ve güvenilir veri transferi sağlar.

Genel Özellikler

• Konnektör A: USB 2.0 Type A Erkek
• Konnektör B: 6 pin 0.1″ aralıklı Dişi Pin Header’lar
• Yonga Seti: FTDI FT232RL
• Mantık Seviyesi: USB TTL 3.3V / 5V

Teknik Özellikler

Pinout:

• GND (Siyah)
• CTS (Kahverengi)
• 5V (Kırmızı)
• TXD (Turuncu)
• RXD (Sarı)
• RTS (Yeşil)

Temel Teknik Detaylar:

• USB’den seri UART arayüzüne tek çipli dönüştürücü.
• Özel USB firmware programlamaya gerek olmadan, çip üzeri USB protokolü işlenir.
• 1024 bit’lik entegre EEPROM, cihaz tanımlayıcılarını ve CBUS I/O konfigürasyonlarını depolar.
• Harici kristale ihtiyaç duymayan entegre saat üretme devresi.
• 300 baud’dan 3 Mbaud’a kadar veri transfer hızları.
• FTDI telifsiz VCP ve D2XX sürücü desteği.
• FIFO tamponu ile 128 bayt alma ve 256 bayt gönderme kapasitesi.

Yüksek Performans ve Veri Güvenliği

Bu dönüştürücü, yüksek veri transfer hızları ve verimliliği sağlamak için tampon düzeltme teknolojisini kullanır. Aynı zamanda, USB sürücüsü geliştirme ihtiyacını ortadan kaldıran FTDI’nın Virtual Com Port (VCP) ve Direct (D2XX) sürücüleri ile birlikte gelmektedir. Bu özellik, kullanıcıların çeşitli işletim sistemlerinde hızlı ve sorunsuz bir şekilde cihazı tanıtmalarına olanak tanır.

Geniş Uyum Seçenekleri

XD-43 FT232 kablosu, farklı mantık seviyelerine uyum sağlayarak çok çeşitli mikrodenetleyici ve FPGA uygulamalarında kullanılabilir. Entegre seviye dönüştürücü sayesinde, +1.8V ve +5V mantık seviyeleri arasında sorunsuz bir bağlantı sağlar. Ayrıca, RD# ve WR# strobeleri ile hem senkron hem de asenkron bit bang arayüz seçeneklerini destekler.

Kullanım Alanları

Bu dönüştürücü modül, geniş bir yelpazede kullanım alanına sahiptir:

• Mikrodenetleyici projeleri (Arduino, Raspberry Pi vb.)
• UART üzerinden seri haberleşme gerektiren devreler
• Robotik projeler
• Veri iletişim uygulamaları
• UART sinyal ters çevirme gerektiren uygulamalar

Genişletilmiş Çalışma Sıcaklık Aralığı

XD-43 FT232 modülü, -40°C ila 85°C çalışma sıcaklık aralığı ile genişletilmiş endüstriyel uygulamalara da uyumludur. Bu sayede, zorlu ortam koşullarında bile güvenilir performans sunar.

Uyumluluk ve Güvenlik

• USB 2.0 Tam Hız uyumluluğu: Hem düşük bant genişliği tüketimi sağlar hem de UHCI/OHCI/EHCI host kontrol cihazları ile uyumludur.
• Entegre AVCC besleme filtreleme: Harici filtrelemeye ihtiyaç duymadan temiz ve güvenilir bir güç beslemesi sağlar.
• Düşük güç tüketimi: USB bekleme modunda düşük güç tüketimi ile enerji verimliliği sunar.

Avantajlar ve Faydalar

• Kolay Entegrasyon: USB protokolü ve sürücü desteği ile, herhangi bir özel programlama gerektirmeden hızlı kurulum sağlar.
• Yüksek Veri Transfer Hızı: 3 Mbaud’a kadar veri transfer hızları, projelerde hızlı ve verimli veri akışı sağlar.
• Çoklu Mantık Seviyeleri Desteği: 5V, 3.3V, 2.8V ve 1.8V mantık seviyeleri ile geniş uyumluluk sunar.
• Güvenilir Çalışma: Endüstriyel sıcaklık aralığı ve entegre güç filtrelemesi ile her koşulda stabil performans.
