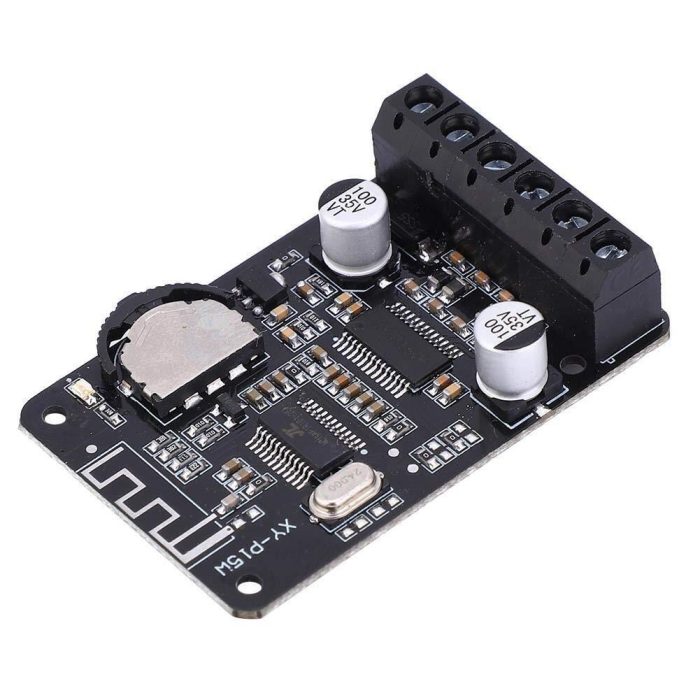

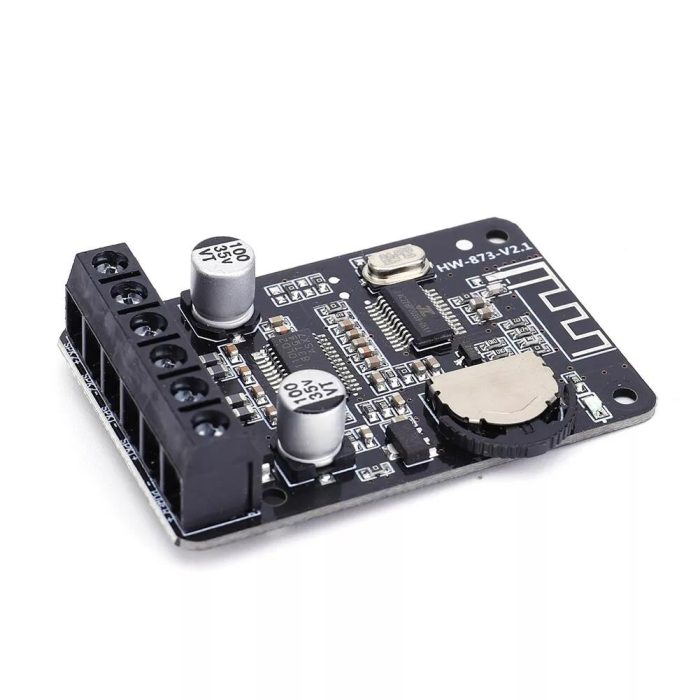

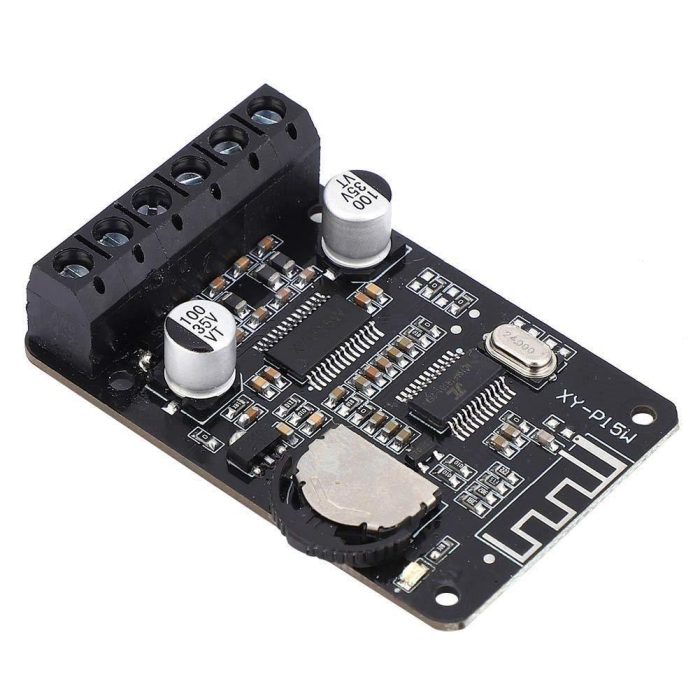

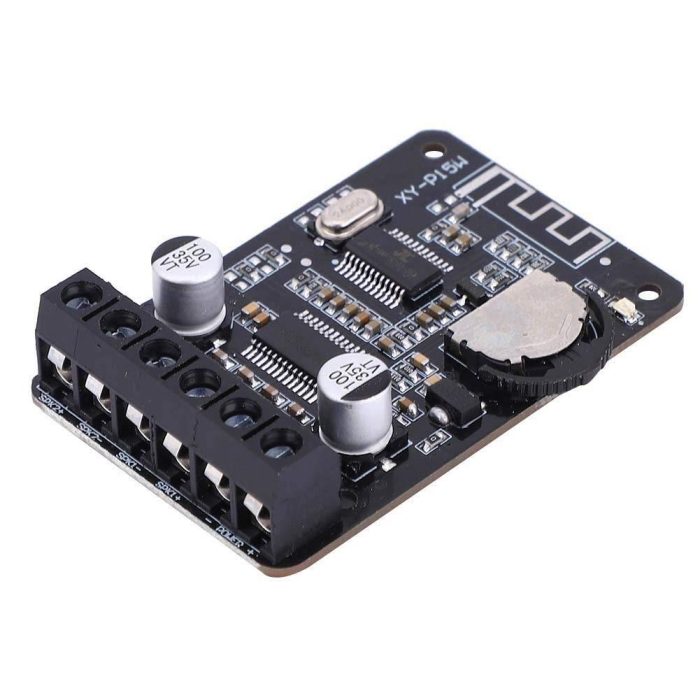

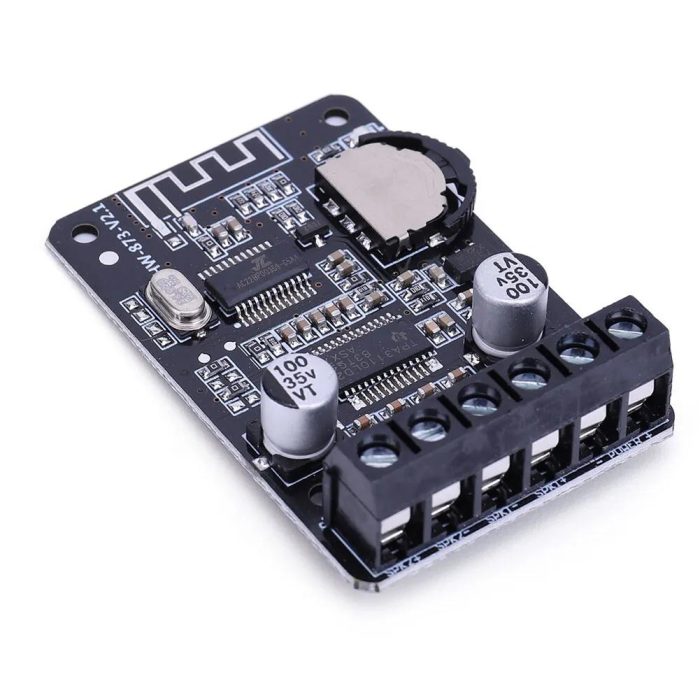

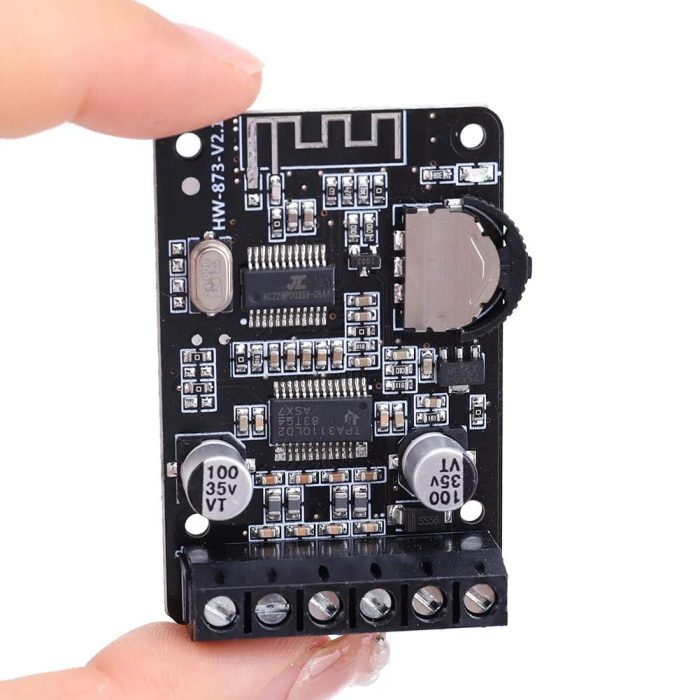

XY-P15W / HW-873 Stereo Bluetooth Güç Amplifikatör Modülü

Neden XY-P15W Bluetooth Amplifikatör Modülü Tercih Edilmeli?

XY-P15W Bluetooth amplifikatör modülü, harici Bluetooth alıcı, ön yükselteç ve ayrı güç amfisi kullanmadan kompakt bir stereo ses sistemi kurmak isteyen kullanıcılar için pratik bir çözümdür. Kart, Bluetooth eşleşme sonrasında telefondan gelen sesi doğrudan bağlı hoparlörlere aktarır. Bu yapı; eski hoparlörleri kablosuz hale getirmek, taşınabilir hoparlör yapmak veya küçük bir masaüstü stereo sistem oluşturmak için idealdir.

Modül üzerinde bulunan ses kontrol topuzu, ses seviyesini doğrudan kart üzerinden ayarlamaya imkan tanır. Bluetooth bağlantı mesafesi uygun koşullarda 15 metreye kadar çıkabilir. Ancak ses kalitesi yalnızca amfi kartına değil; kullanılan hoparlörün kalitesine, empedansına, güç kapasitesine, kutu tasarımına, güç kaynağının kararlılığına ve kablo bağlantılarına da bağlıdır. En iyi sonuç için hoparlör, güç kaynağı ve çalışma voltajı birlikte seçilmelidir.

Öne Çıkan Özellikler

• Bluetooth güç amplifikatör kartı: Kablosuz ses sinyalini alır ve bağlı hoparlörlere yükseltilmiş stereo ses olarak verir.
• XY-P15W / HW-873 seri yapı: DIY kablosuz hoparlör ve stereo ses sistemi projelerinde kullanılan kompakt amfi modülüdür.
• DC 8V-24V çalışma voltajı: Farklı hoparlör empedanslarına ve hedef çıkış gücüne göre geniş besleme aralığı sunar.
• Çift kanal stereo çıkış: Sağ ve sol hoparlör bağlantısı ile stereo ses sistemi kurulabilir.
• 15 metre Bluetooth mesafesi: Uygun açık ortam ve düşük parazit koşullarında maksimum 15 metre iletişim mesafesi hedeflenebilir.
• Topuz ile ses ayarı: Üzerindeki potansiyometre/topuz ile ses seviyesi pratik şekilde kontrol edilebilir.
• 4Ω, 8Ω ve 16Ω hoparlör desteği: Besleme voltajı doğru seçildiğinde farklı empedanstaki hoparlörlerle kullanılabilir.
• Ters bağlantı koruması: Güç bağlantısı hatalarına karşı ek güvenlik sağlar.
• Kısa devre ve aşırı ısınma koruması: Uygun kullanım şartlarında modülün daha güvenli çalışmasına yardımcı olur.
• 50 x 35 x 14 mm kompakt boyut: Küçük hoparlör kutularına, masaüstü sistemlere ve taşınabilir projelere kolayca entegre edilebilir.

Kullanım Alanları

XY-P15W stereo Bluetooth amfi modülü, kablosuz ses aktarımı ve hoparlör sürme gerektiren birçok hobi ve prototip uygulamasında kullanılabilir. Mevcut pasif hoparlörleri Bluetooth hoparlöre dönüştürmek veya sıfırdan DIY ses sistemi oluşturmak için tercih edilebilir.

XY-P15W Bluetooth Amplifikatör Modülü Ne İşe Yarar?

XY-P15W Bluetooth Amplifikatör Modülü, telefon veya bilgisayar gibi Bluetooth kaynaklardan gelen ses sinyalini alır, dahili güç amplifikatörüyle yükseltir ve hoparlör çıkışlarına aktarır. Bu sayede pasif hoparlörler Bluetooth üzerinden müzik çalabilen aktif bir ses sistemine dönüştürülebilir.

Modül doğrudan hoparlörlere bağlanabilir; ayrıca harici bir Bluetooth alıcı devresi gerekmez. Güç kaynağı bağlandığında modül eşleşme moduna geçer, telefonda Bluetooth cihaz listesinde görünür ve eşleştirme sonrası ses aktarımı yapılabilir. Hoparlör çıkış gücü; besleme voltajı, hoparlör empedansı, ses seviyesi, soğutma ve güç kaynağı kapasitesine göre değişir. Bu nedenle ürün seçiminde yalnızca watt değeri değil, tüm sistem tasarımı birlikte değerlendirilmelidir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Doğru DC güç kaynağı kullanın: Modül DC 8V-24V aralığında çalışır. Güç kaynağının en az 2A veya daha yüksek akım verebilmesi önerilir.
2. 26V üzeri besleme vermeyin: Teknik dokümanda 26V üzeri giriş geriliminin modüle zarar verebileceği belirtilir.
3. 4Ω hoparlörde voltajı sınırlayın: 4Ω hoparlör kullanırken 8V-12V aralığında besleme tercih edilmelidir. 4Ω hoparlörü 24V ile zorlamak modülü aşırı ısıtabilir.
4. 8Ω hoparlörde 8V-24V kullanın: Daha yüksek voltajlarda 8Ω hoparlör kullanımı daha uygun olabilir.
5. Hoparlör gücünü düşük seçmeyin: Hoparlör hasarını önlemek için 30W üzeri hoparlör kullanılması tavsiye edilir.
6. Yüksek güçte soğutma ekleyin: 20W x 2 üzeri çıkış hedefleniyorsa ekstra soğutucu ve iyi havalandırma değerlendirilmelidir.
7. Wi-Fi yönlendiriciden uzak tutun: Bluetooth sinyal girişimini azaltmak için modül Wi-Fi router gibi güçlü 2.4GHz kaynaklardan uzak konumlandırılmalıdır.
8. Hoparlör kablolarını çok uzun tutmayın: Uzun kablolar parazit, gürültü ve performans kaybına neden olabilir.
9. Kutu tasarımına dikkat edin: Ses kalitesi yalnızca modüle değil, hoparlör kutusu hacmine, malzemesine ve hoparlör uyumuna da bağlıdır.

Bluetooth Amplifikatör Modülü Nedir?

Bluetooth amplifikatör modülü, kablosuz ses alıcısı ve güç amplifikatörünü aynı kart üzerinde birleştiren elektronik ses modülüdür. Telefon veya bilgisayar Bluetooth üzerinden ses gönderir; modül bu sesi alır, yükseltir ve hoparlör çıkışlarına aktarır. Böylece pasif hoparlörler kablosuz ses sistemine dönüştürülebilir.

Bu tip modüller özellikle DIY audio projelerinde yaygın kullanılır. Harici amfi, Bluetooth alıcı ve ön yükselteç bağlantılarını ayrı ayrı yapmak yerine tek kart üzerinden kompakt çözüm sunar. Ancak profesyonel hi-fi sistemlerde kullanılan gelişmiş ton kontrol, DSP, aktif crossover veya stüdyo kalitesinde ses işleme özellikleri beklenmemelidir.

Hoparlör Empedansı ve Besleme Voltajı Neden Önemlidir?

Hoparlör empedansı, amplifikatörün çıkışında göreceği elektriksel yükü belirler. 4Ω hoparlörler aynı voltajda 8Ω hoparlörlere göre daha fazla akım çeker. Bu nedenle 4Ω hoparlörlerde yüksek besleme voltajı kullanmak modülün daha fazla ısınmasına ve korumaya girmesine neden olabilir.

XY-P15W modül için 4Ω hoparlörlerde 8V-12V, 8Ω ve 16Ω hoparlörlerde 8V-24V aralığı önerilir. Güç kaynağı seçilirken yalnızca voltaj değil, akım kapasitesi de dikkate alınmalıdır. Yetersiz adaptör kullanılırsa ses yüksekliğinde düşme, distorsiyon, Bluetooth kopması veya modül resetlenmesi görülebilir.

DIY Bluetooth Hoparlör Yaparken Nelere Dikkat Edilmeli?

DIY Bluetooth hoparlör projesinde amfi modülü kadar hoparlör seçimi, kutu tasarımı, güç kaynağı, kablolama ve soğutma da önemlidir. Hoparlörün empedansı modülün önerdiği aralıkta olmalı, güç değeri modülün verebileceği çıkışa göre güvenli seviyede seçilmelidir.

Taşınabilir sistemlerde batarya gerilimi, BMS, şarj devresi ve anahtar bağlantısı ayrıca planlanmalıdır. Araç içi kullanımda besleme hattındaki gerilim dalgalanmaları ve parazitler dikkate alınmalıdır. Masaüstü sistemlerde ise kaliteli bir DC adaptör, kısa hoparlör kablosu ve iyi havalandırılan kutu tasarımı daha kararlı sonuç verir.

XY-P15W Bluetooth Amplifikatör Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu XY-P15W / HW-873 Stereo Bluetooth Güç Amplifikatör Modülü, 4Ω / 8Ω / 16Ω pasif hoparlörler, 8V-24V DC adaptörler, 18650 batarya sistemleri, BMS kartları, şarj modülleri, açma/kapama anahtarları, hoparlör kabloları, proje kutuları, ses yalıtım malzemeleri ve küçük DIY audio ekipmanlarıyla birlikte kullanılabilir. Bağlantı öncesinde hoparlör empedansı, besleme voltajı, güç kaynağı akımı, kutu havalandırması ve soğutma ihtiyacı kontrol edilmelidir.

Teknik Referans

XY-P15W teknik dokümanında ürün, doğrudan hoparlör bağlanabilen yüksek güçlü stereo Bluetooth amplifikatör modülü olarak tanımlanır. Dokümanda DC 8V-24V çalışma voltajı, 15 metre maksimum iletişim mesafesi, çift kanal çıkış, 12V / 4Ω için 16W x 2, 12V / 8Ω için 10W x 2, 20V / 4Ω için 20W x 2 ve 24V / 4Ω için 30W x 2 çıkış gücü bilgileri; ayrıca 26V üzeri girişin modüle zarar verebileceği ve 20W x 2 üzeri kullanımda ekstra soğutucu gerekebileceği açıklanır. Detaylı teknik bilgi için
XY-P15W teknik kullanım dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x XY-P15W / HW-873 Stereo Bluetooth Güç Amplifikatör Modülü

Sık Sorulan Sorular

XY-P15W Bluetooth Amplifikatör Modülü nedir?

Bluetooth üzerinden kablosuz ses alıp bağlı hoparlörlere stereo güç çıkışı veren kompakt bir ses amplifikatör modülüdür.

Kaç volt ile çalışır?

TLS ürün bilgisinde çalışma voltajı DC 8V – 24V olarak belirtilmiştir.

26V üzeri besleme verilebilir mi?

Hayır. Teknik dokümanda 26V üzeri giriş geriliminin modüle zarar verebileceği belirtilir.

Kaç kanallıdır?

Modül çift kanal stereo çıkışa sahiptir.

Bluetooth mesafesi ne kadardır?

Uygun koşullarda maksimum 15 metre iletişim mesafesi belirtilmiştir. Gerçek mesafe ortam parazitine ve engellere bağlıdır.

4Ω hoparlör ile kullanılabilir mi?

Evet. Ancak 4Ω hoparlör için 8V – 12V besleme önerilir. Daha yüksek voltaj modülü aşırı ısıtabilir.

8Ω hoparlör ile kullanılabilir mi?

Evet. 8Ω hoparlörlerde 8V – 24V besleme aralığı kullanılabilir.

Subwoofer amfisi olarak kullanılabilir mi?

Bu modül stereo hoparlör çıkışı için tasarlanmıştır. Tek kanal yüksek güçlü subwoofer amfisi veya aktif crossover/DSP gerektiren sistemler için uygun değildir.

Ekstra soğutucu gerekir mi?

20W x 2 üzeri çıkış hedefleniyorsa teknik dokümanda ekstra ısı emici eklenmesi gerektiği belirtilir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet XY-P15W / HW-873 Stereo Bluetooth Güç Amplifikatör Modülü bulunur.
