YS-RT1M Gecikmeli Zaman Rölesi 12V 0-120s

Ürün İsmi: YS-RT1M 12V Gecikmeli Zaman Rölesi 0-120s

Ürün Açıklaması:

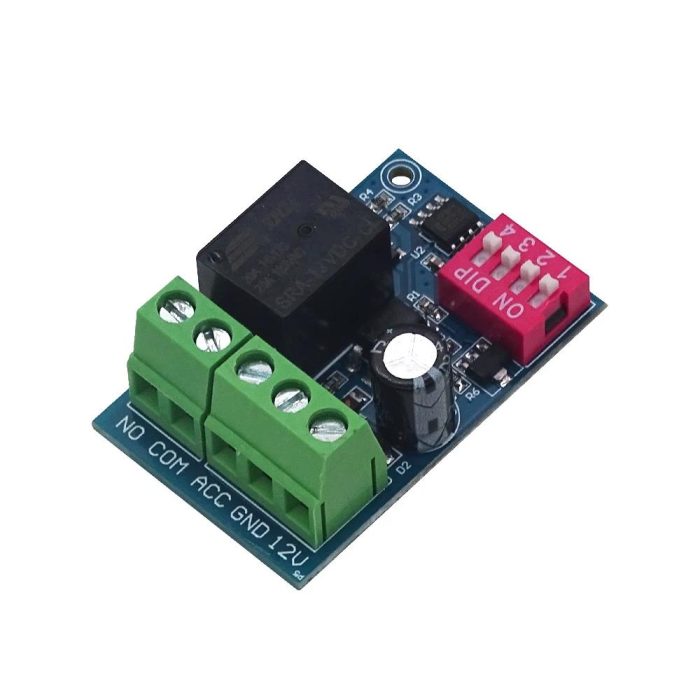

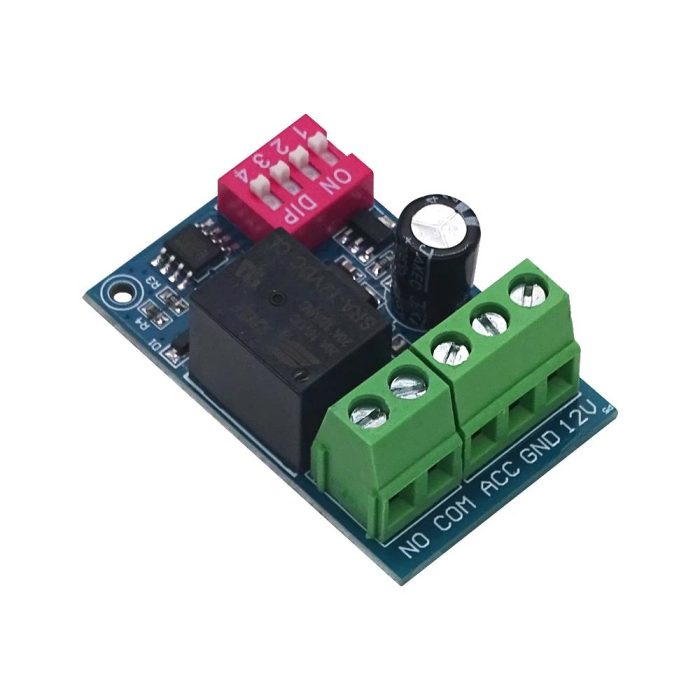

YS-RT1M, 12VDC ile çalışan ve AC/DC anahtarlayabilen bir gecikmeli zaman rölesidir. 4 pinli dip switch’i üzerinde bulunmaktadır ve bu anahtar aracılığıyla 0-120 saniye arasında süre ayarı yapabilirsiniz. Tetikleme girişi ACC piminden gerçekleştirilmektedir.

Bu anahtar, bir güç kapatma gecikme kapatma fonksiyonuna sahiptir. Genellikle pil veya diğer adaptör güç kaynaklarına bağlanabilen güç kaynağı bağlantı noktasına sahiptir. Tetik portu, güç kaynağının voltajının kesilip kesilmediğini öğrenmek veya ilgili eylemleri gerçekleştirmek için tespit edilen sinyali bağlamak için kullanılır.

Çalışma prensibi şu şekildedir: İlk olarak, beklemeye güç sağlayan bir 12V güç kaynağına bağlanır. Daha sonra, tetik portunda bir gerilim algılandığında, anahtar açılır. Tetik voltajı kesildiğinde, bu anahtar belirli bir zaman gecikmesinden sonra otomatik olarak kapanır. Bir sonraki tetik portunda voltaj algılandığında, anahtar yeniden açılır. Bu döngü devam eder.

Dikkat: Tetik bağlantı noktasının topraklama kablosu tetik sinyalini taşır ve güç kaynağı bağlantı noktaları topraklama kablosu ile paylaşılıyorsa, sinyal ve güç kaynağı bağlantı noktaları arasında bir negatif kutup oluşturulur. Aynı ekipman veya güç kaynağını paylaşıyorsa, varsayılan olarak bağlanır ve sinyal topraklama kablosunu güç kaynağının negatif kutbuna bağlamak gerekmez.

Uygulama Alanları:

Ev anahtarı kontrolü: Egzoz fanları, ısı dağılımı ekipmanları ve diğer ev ürünleri.

Otomotiv elektronik kontrolü: Navigasyon sistemleri, medya sesi, kapı ve pencere gecikme kapatma gibi otomobil devrelerinin kontrolü.

Endüstriyel ekipman kontrolü: Erişim kontrol ekipmanları, depo geçit aydınlatması.

Araç ışıkları: Far gecikmesi kapatma vb.

Kullanım:

• Yük devresini çıkışta bağlayın.
• DC 12V güç kaynağını bağlayın.

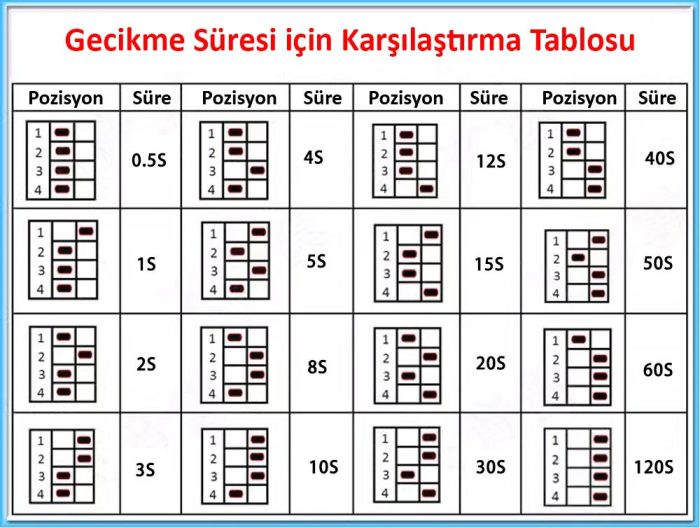

• Gecikme süresini seçin.
• Tetik bağlantı noktası sinyalini bağlayın veya güç kaynağını tetikleyin (Röle açıldığında bir “klik” sesi duyabilirsiniz).
• Şu anda, anahtar açık ve yük çalışmaya başlar. Tetik portu sinyali kesildiğinde, anahtar kapanır ve yük çalışmayı durdurur.

Teknik Özellikler:

• Model: YS-RT1M
• Besleme Voltajı: 12VDC
• Anahtarlama Voltajı: 0-14VDC / 0-125VAC
• Akım: 10A
• Çalışma Akımı: 68mA
• Çalışma Sıcaklık Aralığı: -20 ~ 70°C
• Boyut: 50x35x22mm.

Paket İçeriği:

• 1 Adet YS-RT1M 12V Gecikmeli Zaman Rölesi 0-120s
