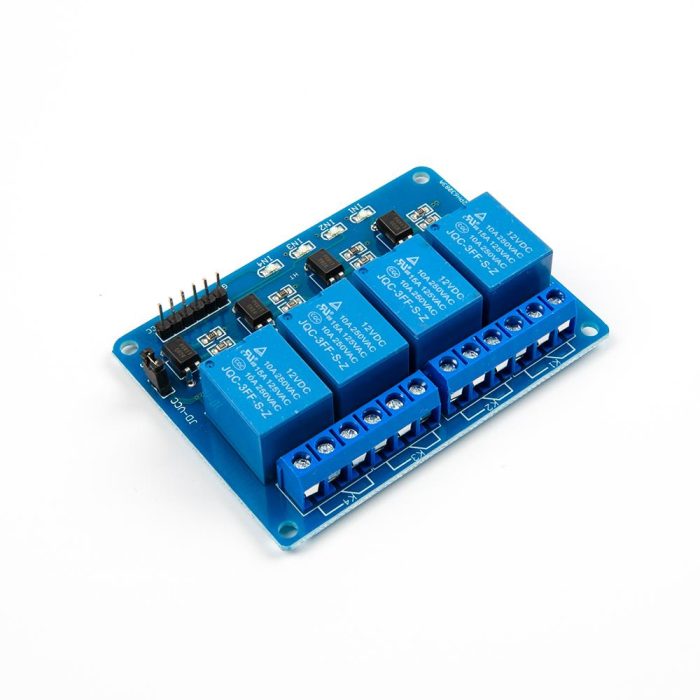

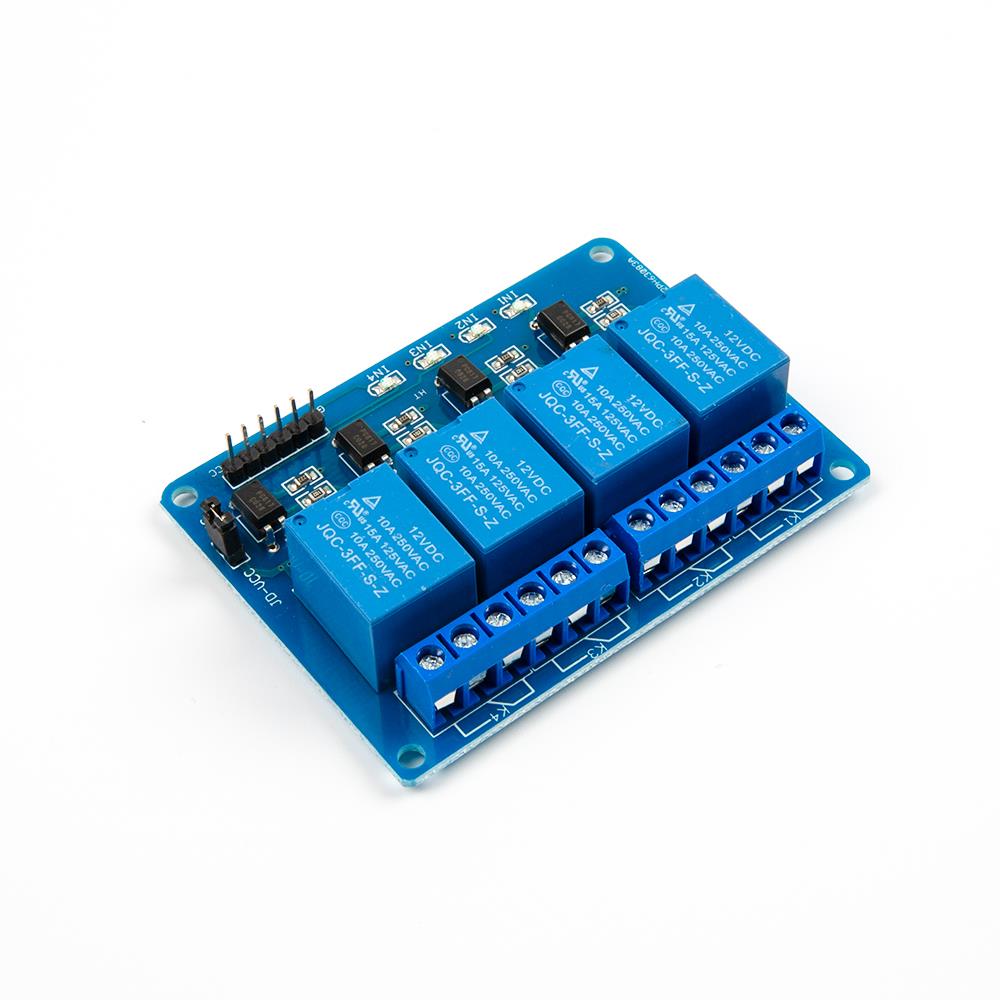

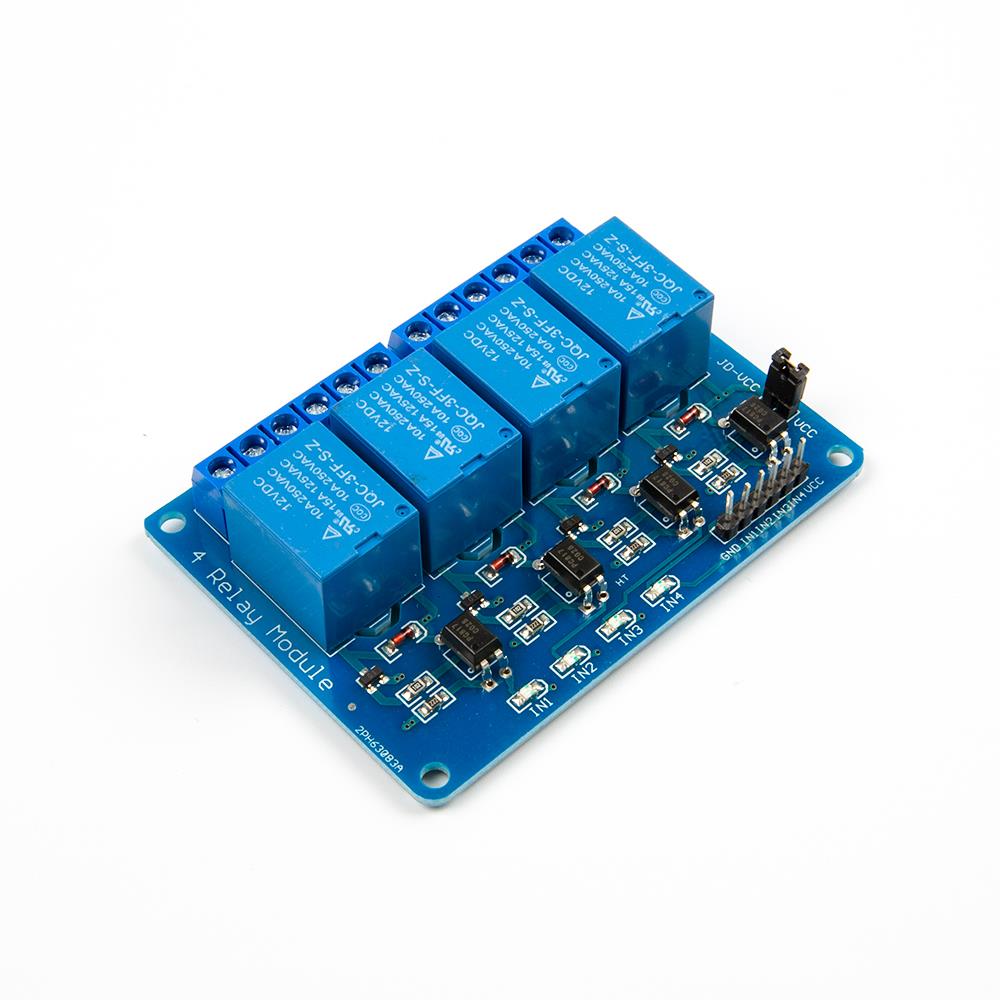

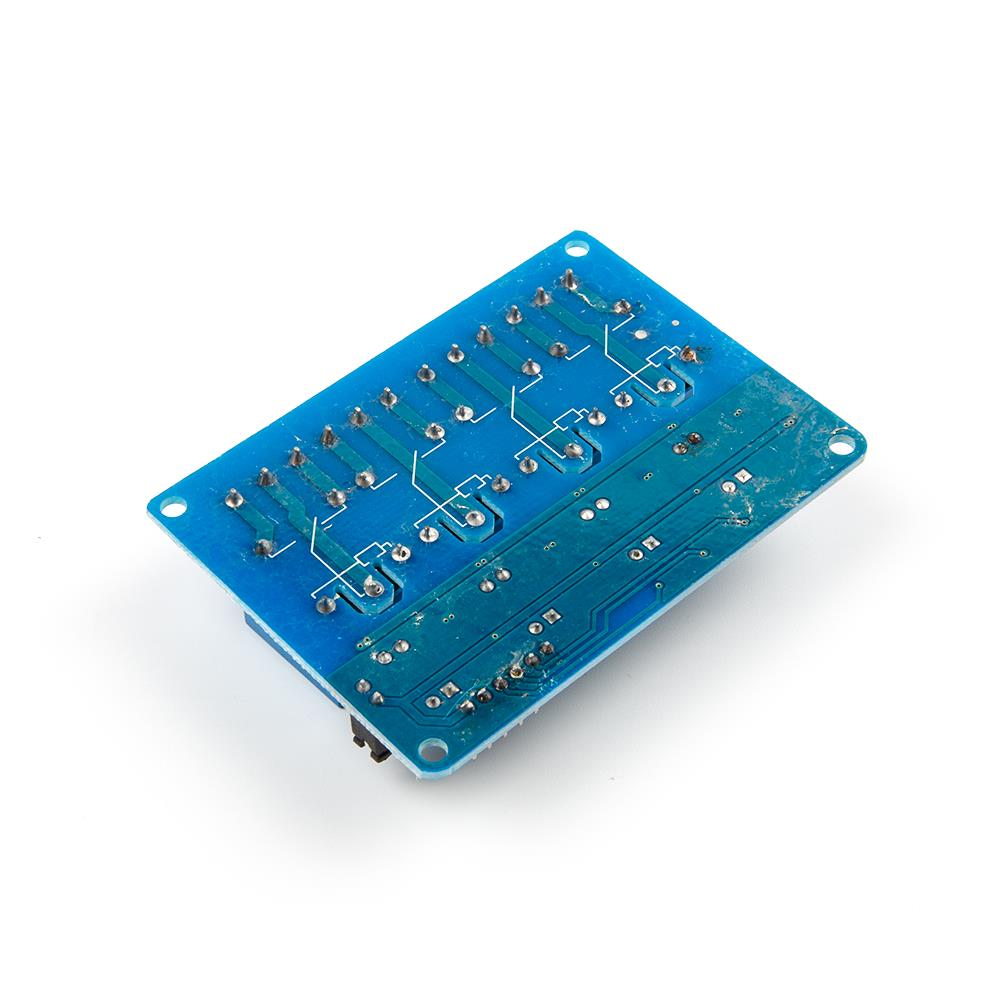

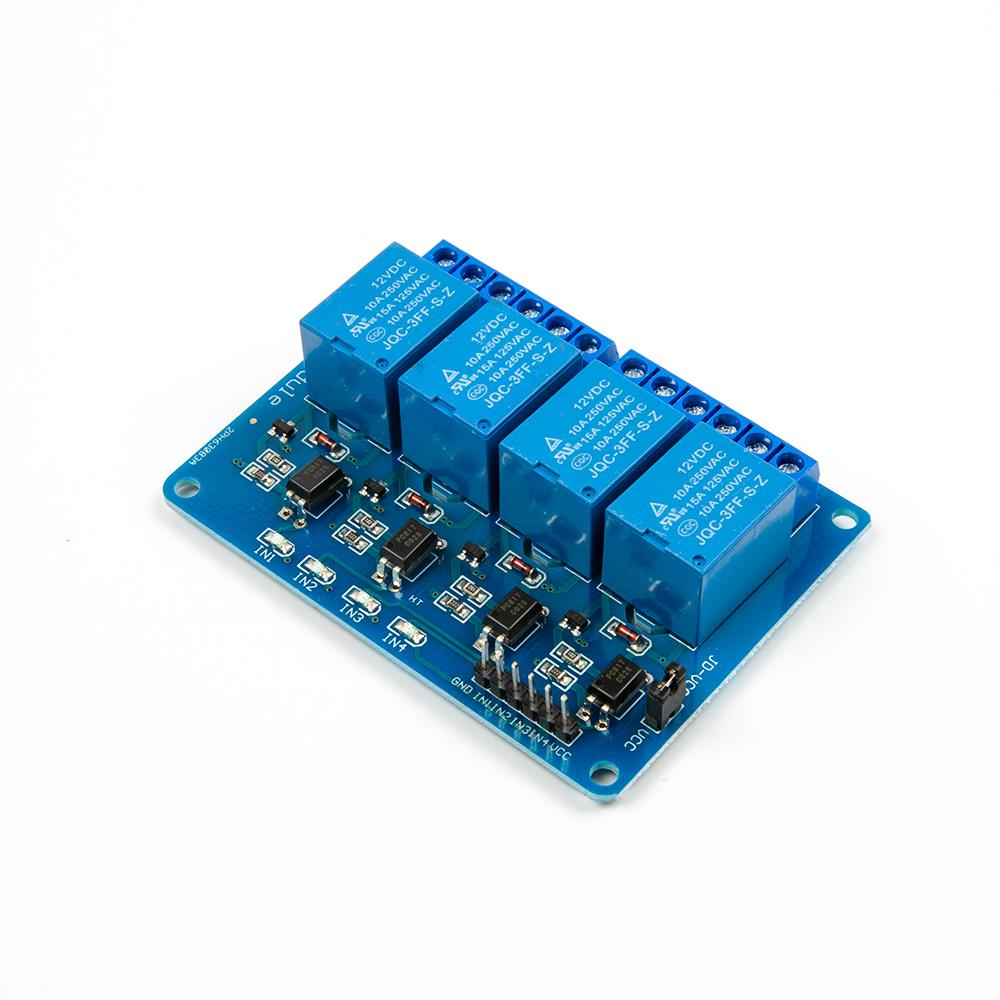

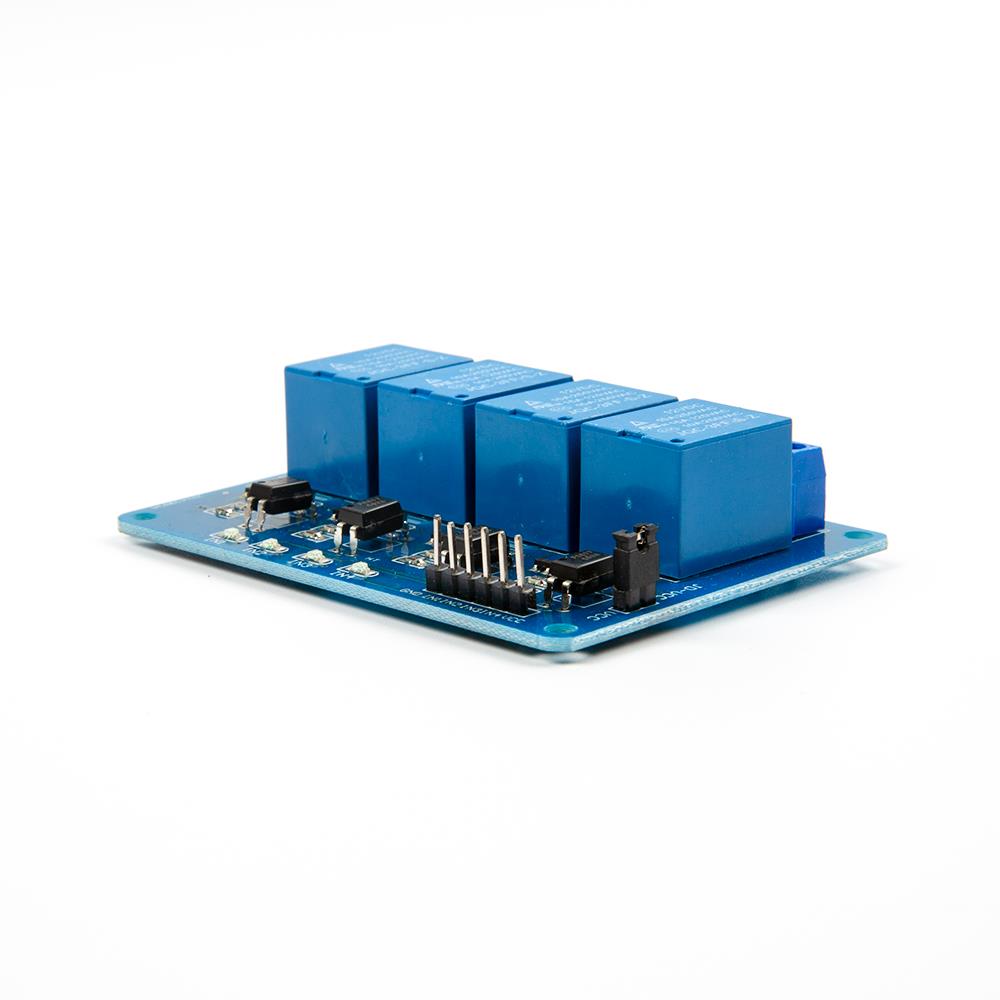

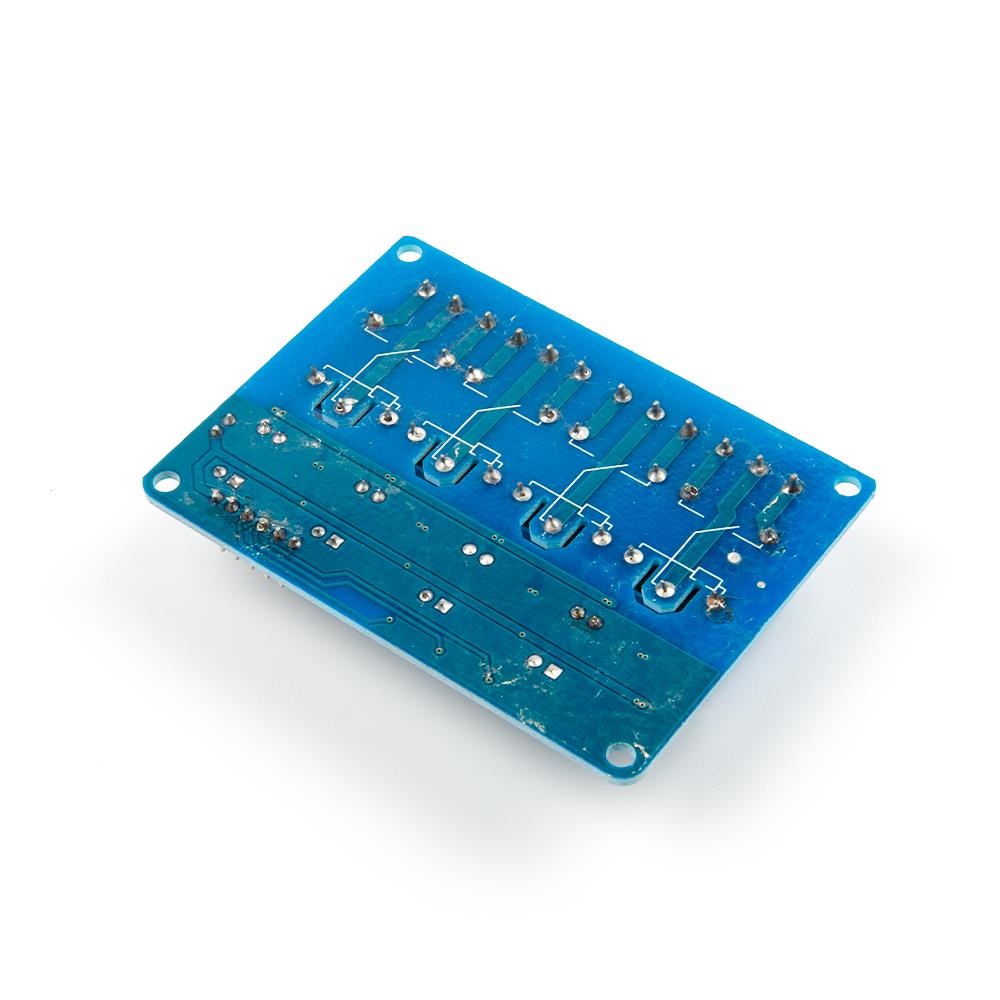

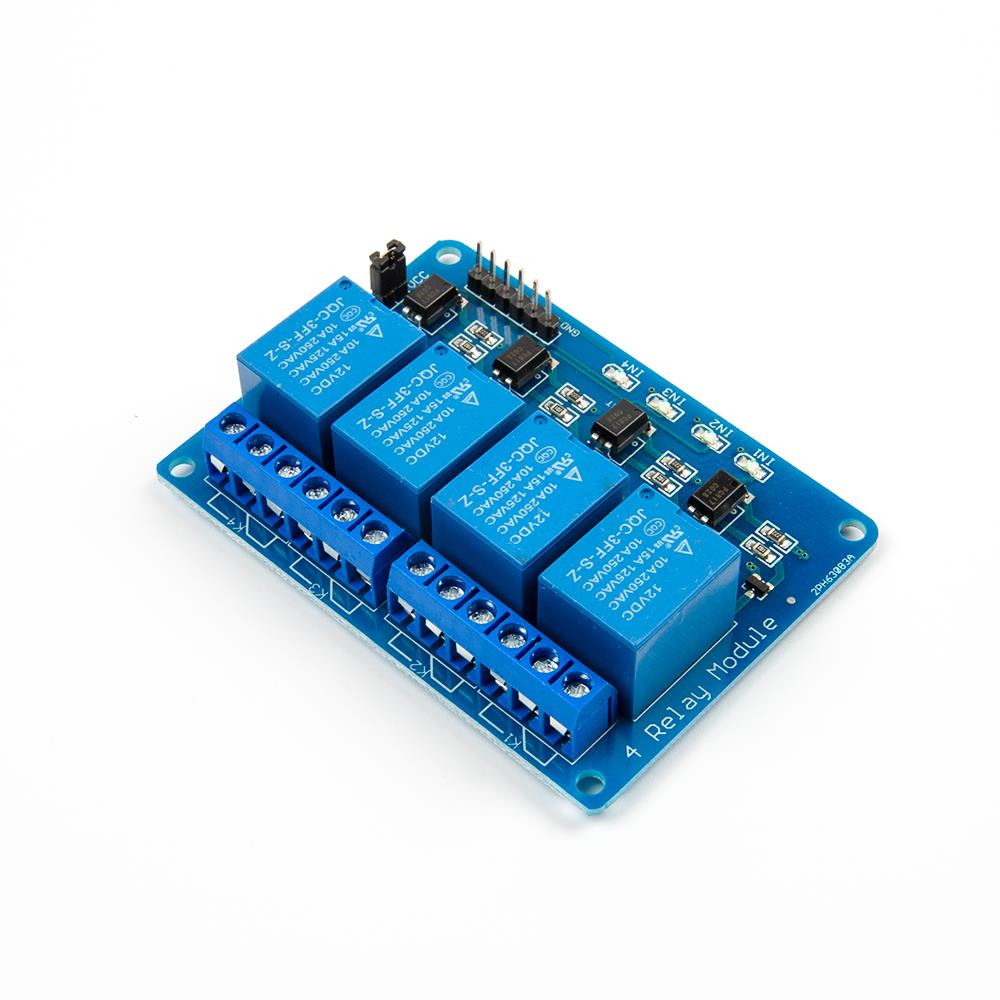

12V 4 Kanallı Kırmızı Işıklı Röle

Ürün İsmi: 12V 4 Kanallı Kırmızı Işıklı Röle

Ürün Açıklaması:

Güvenilir performansıyla elektronik projelerinizde güçlü bir kontrol sağlar. Yüksek kaliteli röle kullanımı, optokuplör izolasyonu ve kullanıcı dostu arayüz tasarımı, bu modülü çeşitli uygulamalarda kullanmak için ideal kılar.

Not: GÖRSEL TEMSİLDİR. 1 ADET GÖNDERİMİ YAPILMAKTADIR.

İki Modül Arayüzü:

1.      DC+: Güç kaynağının pozitif kutbunu bağlayın (gerilim röleye göre seçilir ve 5V, 12V ve 24V seçenekleri vardır)

2.      DC-: Güç kaynağının negatif kutbuna bağlı

3.      IN: Röleyi kontrol etmek için yüksek veya alçak çekme

Röle Çıkışı:

1.      NO (HAYIR): Röle normal olarak açık arayüz, röle öncesi askıya alınır ve kısa devre sonrası COM ile bağlanır.

2.      COM: Röle ortak arayüzü.

3.      NC: Röle normal olarak kapalı arayüz, röle kapatılmadan önce COM’a kısaltılır.

Teknik Özellikler:

·         Gerçek yüksek kaliteli röle kullanımı

·         Normal açık arayüzün maksimum yükü: AC 250V/10A, DC 30V/10A

·         Optokuplör izolasyonu

·         Güçlü sürüş kabiliyeti, stabil performans

·         Akım: 5 mA

·         Çalışma gerilimi seçenekleri

·         5V, 12V (Lütfen ürün sayfasını veya Winscon Vitrin Sayfasını kontrol edin)

·         Yüksek veya düşük seviye tetikleme

·         Ayarlamak için kazak kullanımı

·         Arıza toleranslı tasarım

·         Kontrol hattı kırılsa bile röle sabit kalır ve çalışmaz

·         Göstergeler

·         Güç göstergesi (yeşil)

·         Röle durumu göstergesi (kırmızı)

·         Kullanıcı dostu arayüz tasarımı

·         Tüm arayüzler doğrudan terminal bloğu üzerinden bağlanabilir

·         Modül boyutu: Lütfen resim parametrelerine bakın

·         4 sabitleme cıvatası deliği, delik 3.1 mm, aralık 44.5 mm × 20.5 mm.

Paket İçeriği:

·         1 Adet 12V 4 Kanallı Kırmızı Işıklı Röle
